Плата розробки NUCLEO-F767ZI для високопродуктивних ARM‑додатків

Відлагоджувальна плата NUCLEO-F767ZI
STM32 Nucleo‑144 · STM32F767ZIT6U · Cortex‑M7 216 МГц · Flash 2 МБ · MB1137

Високопродуктивна плата STM32 Nucleo‑144 на базі STM32F767ZIT6U (32‑біт, до 216 МГц, Arm Cortex‑M7 з FPU), Flash 2 МБ, тип носія MB1137.

NUCLEO-F767ZI (STMicroelectronics) — для розробки, тестування й налагодження застосунків на STM32F7. Серія: STM32 Nucleo Boards. Країна виробництва: Китай.

Плати Nucleo‑144 дають змогу швидко перевіряти ідеї й збирати прототипи з різним балансом швидкодії й споживання на STM32.

Роз’єми ST Zio (у т. ч. Arduino Uno V3) та ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований налагоджувач і програматор ST‑LINK.

Бібліотеки та приклади — у пакеті STM32Cube MCU.

Загальні характеристики та інтерфейси

• MCU: STM32 у корпусі LQFP144.
• Індикація та керування: три користувацькі світлодіоди; дві користувацькі кнопки та кнопка скидання.
• RTC‑кварц: 32,768 кГц.
• Роз’єми:
  • роз’єм розширення SWD;
  • ST Zio (у т. ч. роз’єм розширення Arduino Uno V3);
  • ST morpho.
• Живлення: ST‑LINK, USB VBUS або зовнішнє джерело.
• ST‑LINK: вбудований налагоджувач/програматор із підтримкою повторного перечислення USB (re‑enumeration): пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• ПЗ: бібліотеки та приклади в пакеті STM32Cube MCU.
• IDE: IAR, Keil MDK, STM32CubeIDE та інші середовища для STM32.

Особливості плати NUCLEO-F767ZI

• Зовнішній або внутрішній SMPS для живлення ядра (V_CORE).
• Ethernet: сумісний із IEEE 802.3 (2002); роз’єм RJ45.
• USB: on-board USB OTG; USB OTG full speed на роз’ємі Micro‑AB (за UM1974 для NUCLEO‑F767ZI).
• Сумісність із екосистемою Arm Mbed Enabled.

Завдяки Ethernet і USB OTG плата підходить для мережевих і IoT‑рішень, вбудованих застосунків і навчальних лабораторій із підключенням до мережі та ПК.

Структура, габарити та практичне застосування

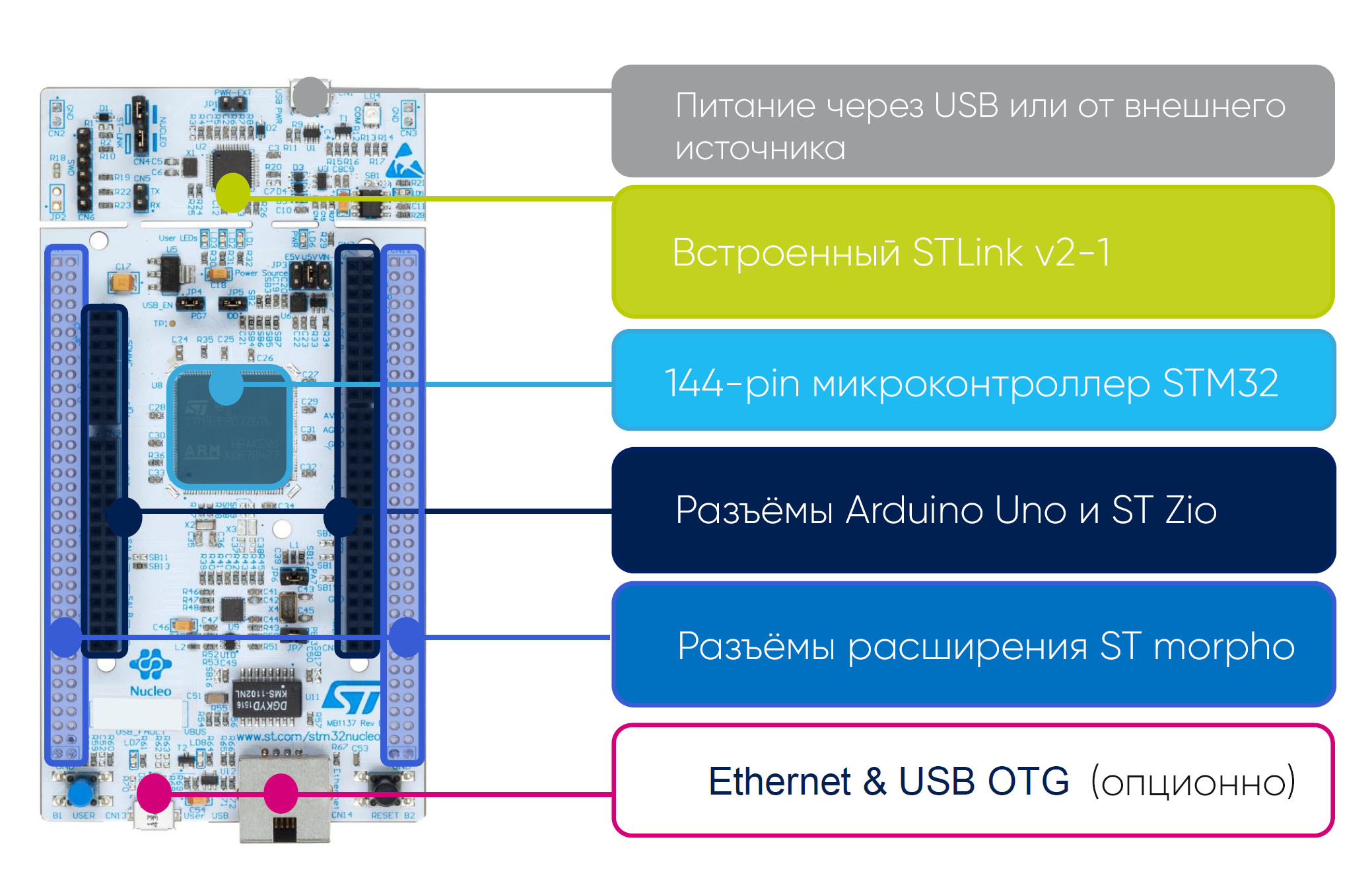

Структура плати STM32 Nucleo‑144

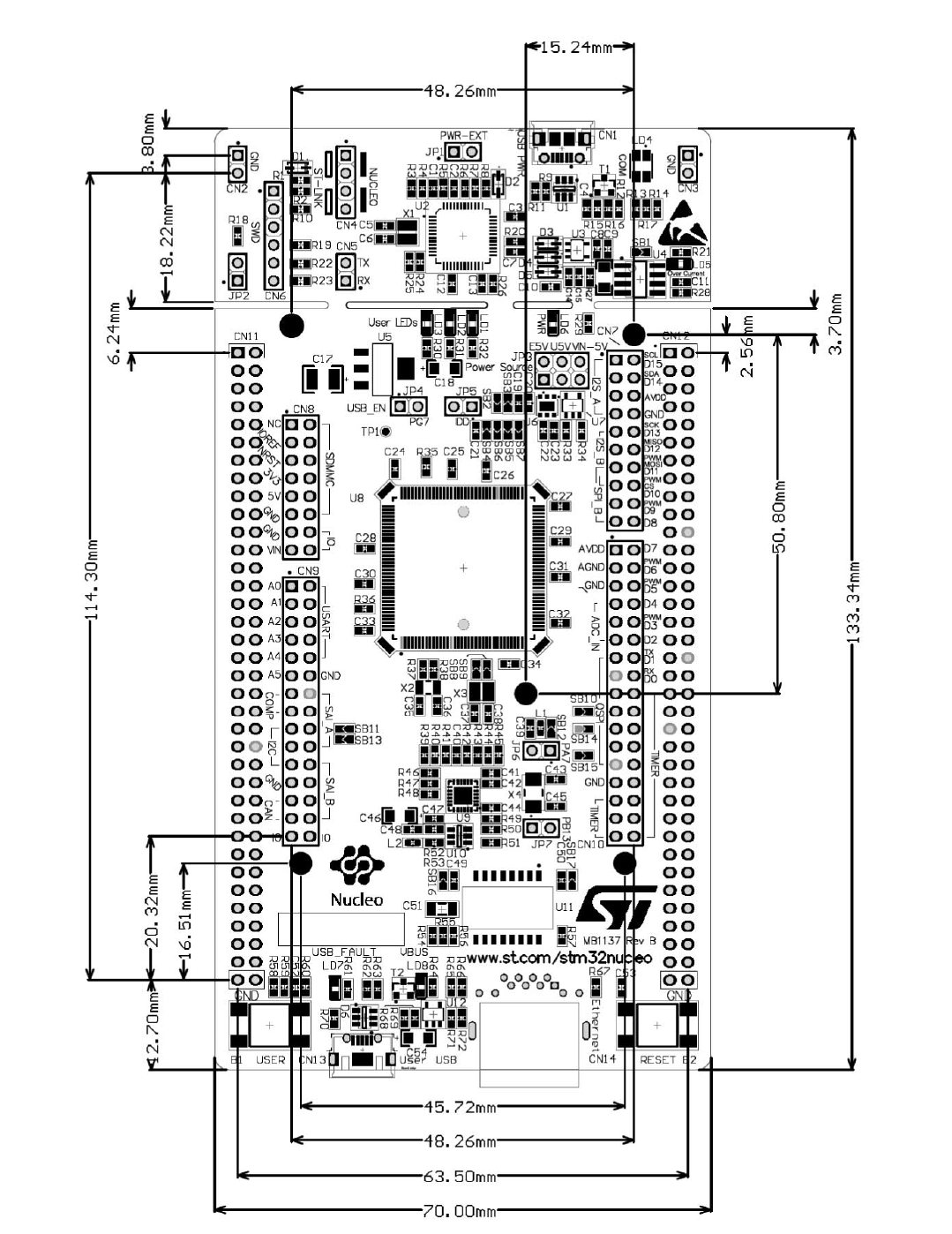

Габаритні розміри (плата MB1137)

NUCLEO-F767ZI зручна для прототипів, навчання STM32 і проміжних рішень із Ethernet, USB та розширеннями Arduino Uno V3 і ST morpho.

Комплект поставки

• Відлагоджувальна плата NUCLEO-F767ZI — 1 шт.
