Waveshare RP2040 1.28inch Round LCD Development Board (22668) плата розробки з круглим дисплеєм

Waveshare RP2040 1.28″ Round LCD Development Board (22668) — компактна плата Waveshare на RP2040 (Raspberry Pi, 2× Cortex-M0+ до 133 МГц). Носимі пристрої, робототехніка, IoT, навчальні стенди. Серія RP2040. Made in China.

IPS 1,28″ круглий LCD 240×240 (65K кольорів), USB Type-C, гніздо Li-ion 3,7 В (ETA6096), IMU QMI8658C (6-осьовий). GPIO на роз’ємі 1,27 мм.

Основні характеристики

• MCU: RP2040, 2× Cortex-M0+, до 133 МГц
• Пам’ять: 264 КБ SRAM, 2 МБ NOR Flash (W25Q16JVUXIQ)
• Дисплей: 1,28″ IPS круглий, 240×240, 65K
• USB 1.1 device/host, Type-C
• Акумулятор: MX1.25, 3,7 В, зарядка ETA6096
• IMU QMI8658C + температурний сенсор
• 2× SPI, 2× I²C, 2× UART, 4× ADC 12-bit, 16× PWM
• PIO: 8 state machines
• До 30 GPIO (частина внутрішня — див. Wiki)
• RESET, BOOT; RTC
• Діаметр: φ36,5 мм
• Вага: 0,009 кг

Застосування

• Носимі пристрої з круглим екраном (годинник, трекер, HMI)
• Компактні IoT-модулі з візуалізацією
• MicroPython, C/C++, Arduino
• Малі роботи та гіростабілізація (IMU)
• PIO та нестандартні протоколи

Прошивка drag-and-drop через USB-накопичувач — зручно для новачків.

ПЗ та ресурси

• C/C++, MicroPython, Arduino
• SDK та приклади Waveshare / Raspberry Pi
• Wiki: RP2040-LCD-1.28

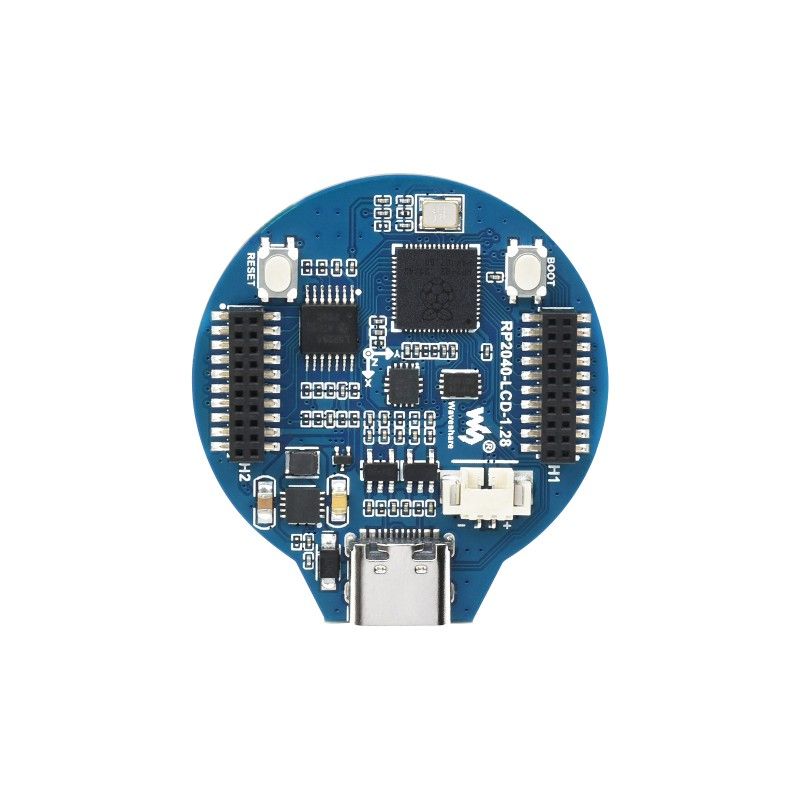

Елементи плати

1. USB Type-C — USB 1.1 device/host
2. ETA6096 — менеджер зарядки Li-ion
3. Роз’єм батареї MX1.25 (3,7 В) — зарядка + живлення
4. QMI8658C — IMU (гіро + акселерометр)
5. Pin header 1,27 мм — GPIO та debug
6. W25Q16JVUXIQ — Flash 2 МБ
7. RP2040
8. RESET
9. BOOT — утримувати при reset для режиму завантаження

Розпіновка та габарити

Діаметр: φ36,5 мм

Комплект поставки

1. RP2040-LCD-1.28 × 1
