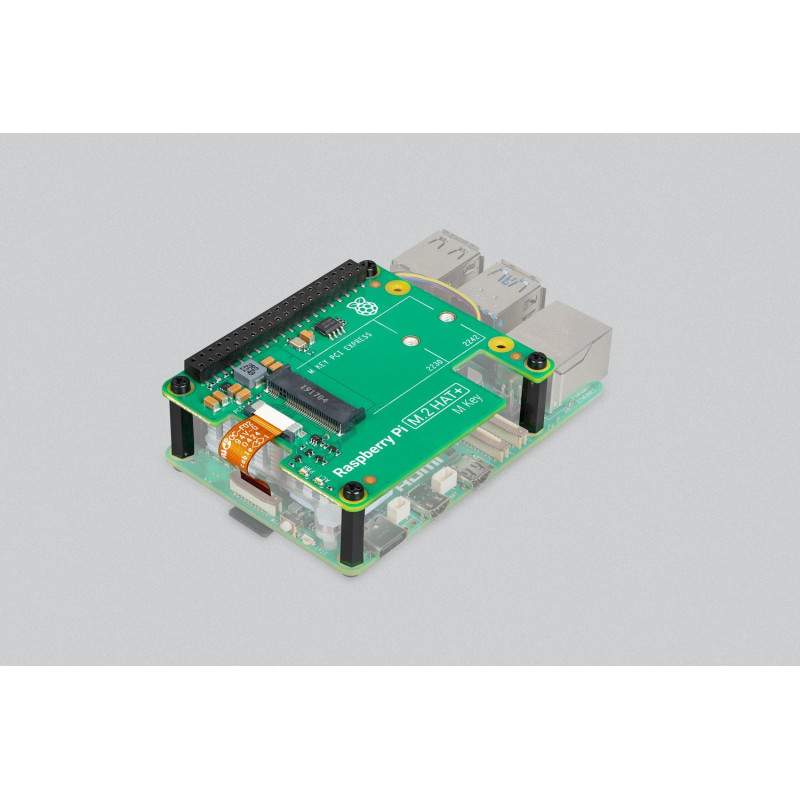

Плата розширення M.2 HAT+ для Raspberry Pi

Плата розширення M.2 HAT+ від Raspberry Pi, модель V128961 (форм-фактор: плата розширення, Made in UK) забезпечує підключення M.2 NVMe SSD та інших PCIe-пристроїв до інтерфейсу PCIe Raspberry Pi 5 через односмуговий PCIe 2.0 з піковою швидкістю до 500 МБ/с.

Призначення та сумісність

M.2 HAT+ — офіційна плата розширення для Raspberry Pi 5, яка додає підтримку периферійних пристроїв M.2 з крайовим роз’ємом M (зокрема NVMe SSD) через штатний PCIe-інтерфейс плати. Підтримуються форм-фактори M.2 2230 та 2242 з живленням до 3 А на підключений пристрій.

Рішення підходить для проєктів, де потрібне швидке зовнішнє сховище: невеликі сервери, системи зберігання даних, застосунки інтернету речей (IoT) та інші сценарії, що використовують Raspberry Pi 5 як базову платформу.

M.2 HAT+ відповідає специфікації Raspberry Pi HAT+, завдяки чому ОС Raspberry Pi може автоматично виявляти саму плату та приєднані до неї пристрої M.2.

Основні характеристики

• Односмуговий інтерфейс PCIe 2.0 з піковою швидкістю передачі даних до 500 МБ/с.
• Підтримка пристроїв з крайовим роз’ємом M.2 M (NVMe SSD та інші сумісні PCIe-периферійні пристрої).
• Підтримка форм-факторів M.2 2230 та 2242.
• Живлення підключених M.2-пристроїв струмом до 3 А.
• Світлодіодні індикатори живлення та активності.
• Відповідність специфікації Raspberry Pi HAT+ для автоматичного визначення платою Raspberry Pi.

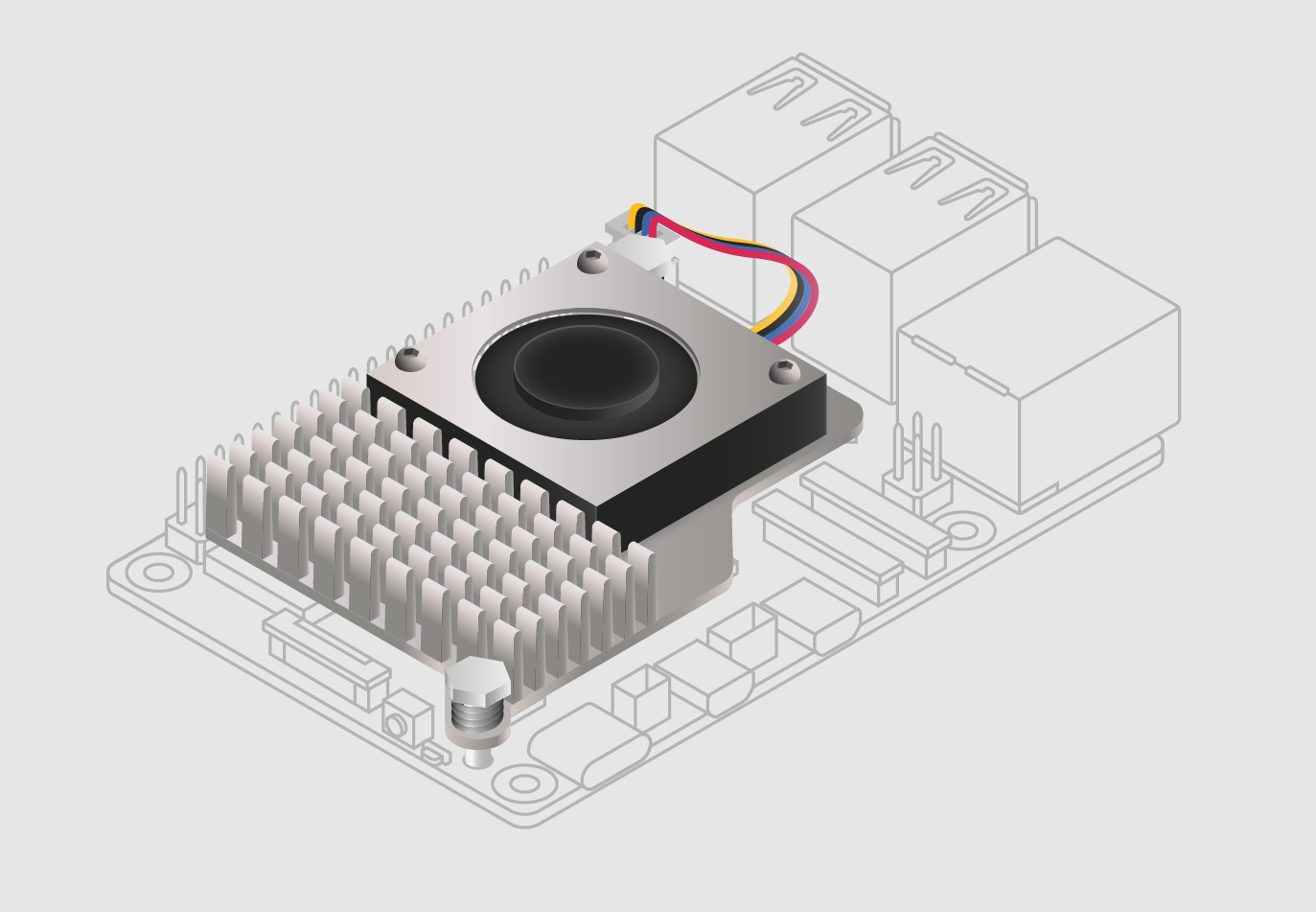

У комплект входять різьбові прокладки, які забезпечують достатній простір для встановлення активного кулера Raspberry Pi під M.2 HAT+. Плата сумісна з корпусом Raspberry Pi для Raspberry Pi 5 лише у разі зняття штатної кришки та комплектного вентилятора.

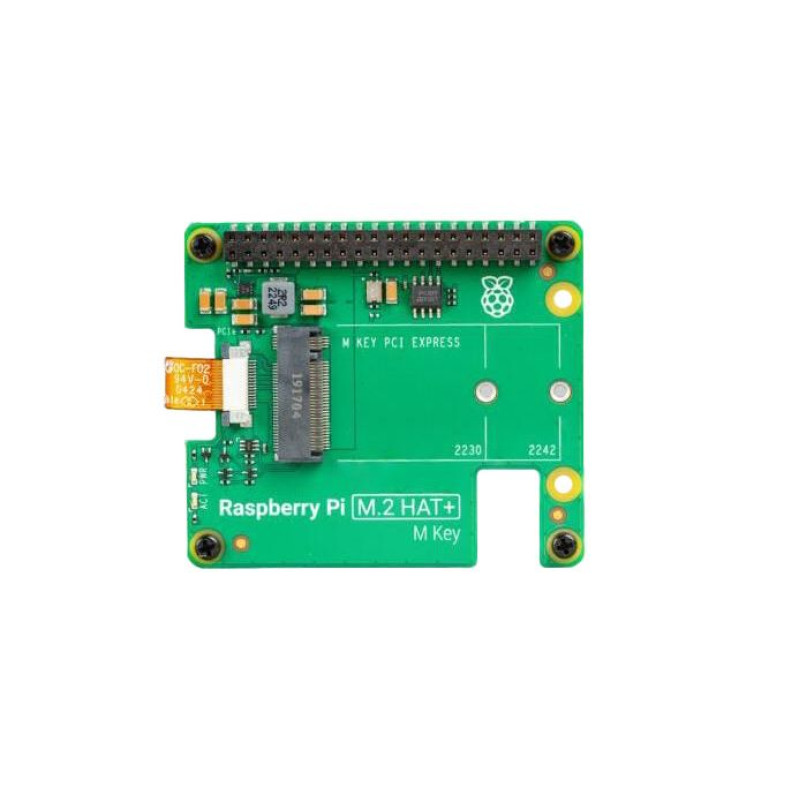

Інтерфейси та підключення

Плата перетворює роз’єм PCIe на Raspberry Pi 5 на одиночний M.2 M-роз’єм на краю плати. Підключення виконується через стрічковий кабель між портом PCIe Raspberry Pi 5 та відповідним роз’ємом на M.2 HAT+.

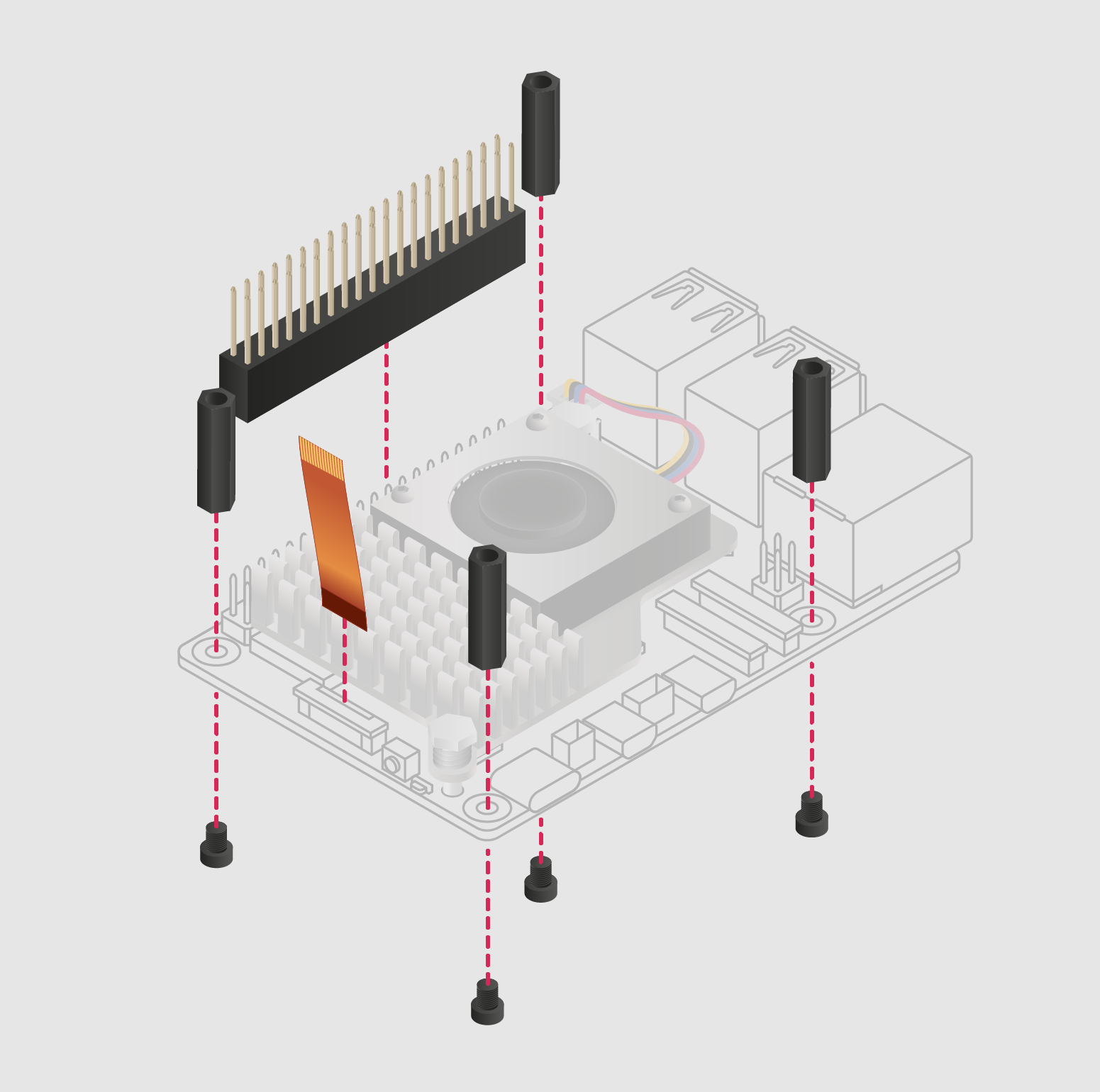

1. Закріпіть різьбові розпірки до Raspberry Pi 5 чотирма гвинтами та встановіть 16‑мм стековий роз’єм GPIO на контактну колодку GPIO (орієнтація не критична, якщо всі контакти потрапляють у роз’єм).
2. Від’єднайте стрічковий кабель від M.2 HAT+ та вставте інший кінець у порт PCIe Raspberry Pi (мідні контакти до USB‑портів), зафіксувавши кабель притискачем з обох боків.

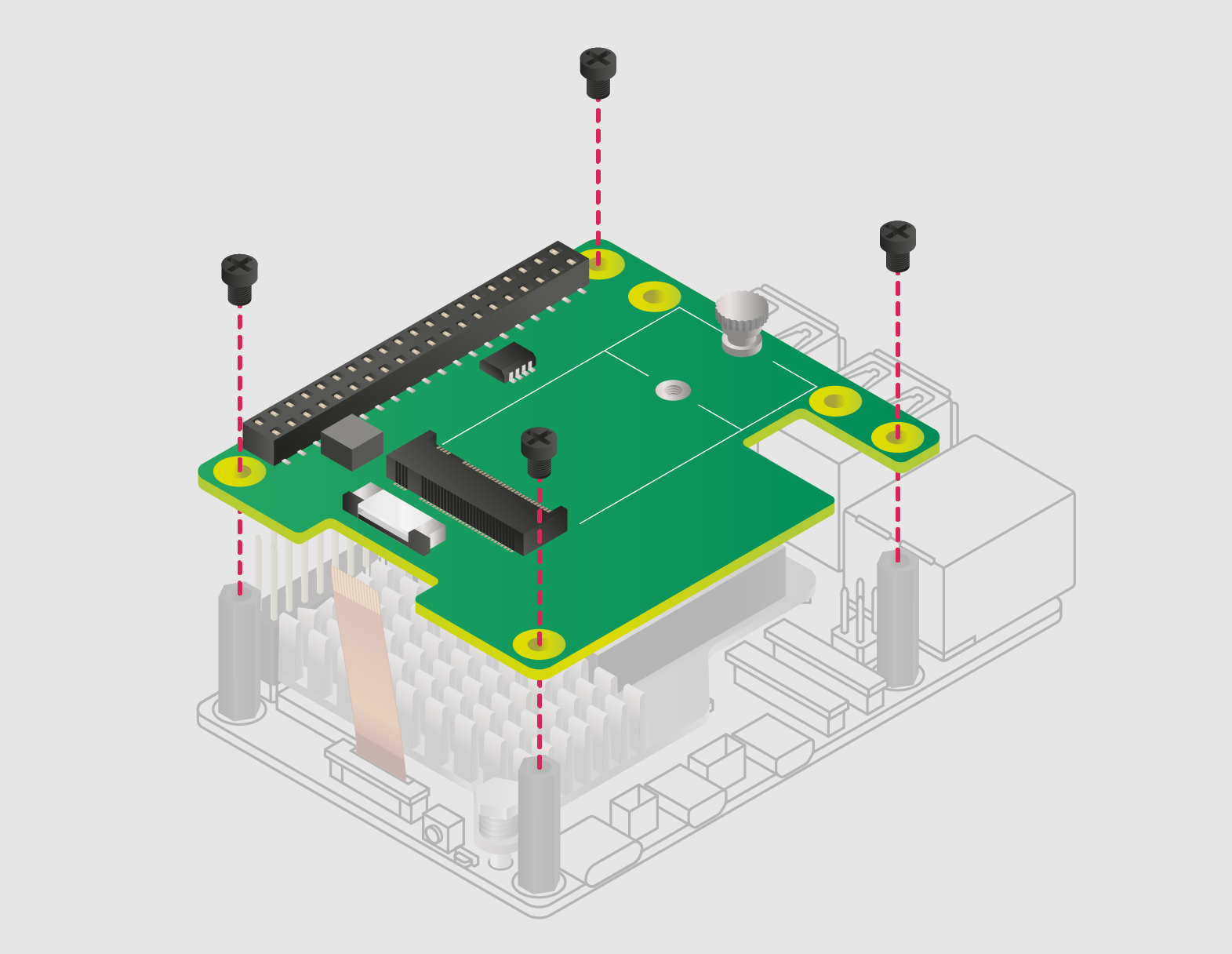

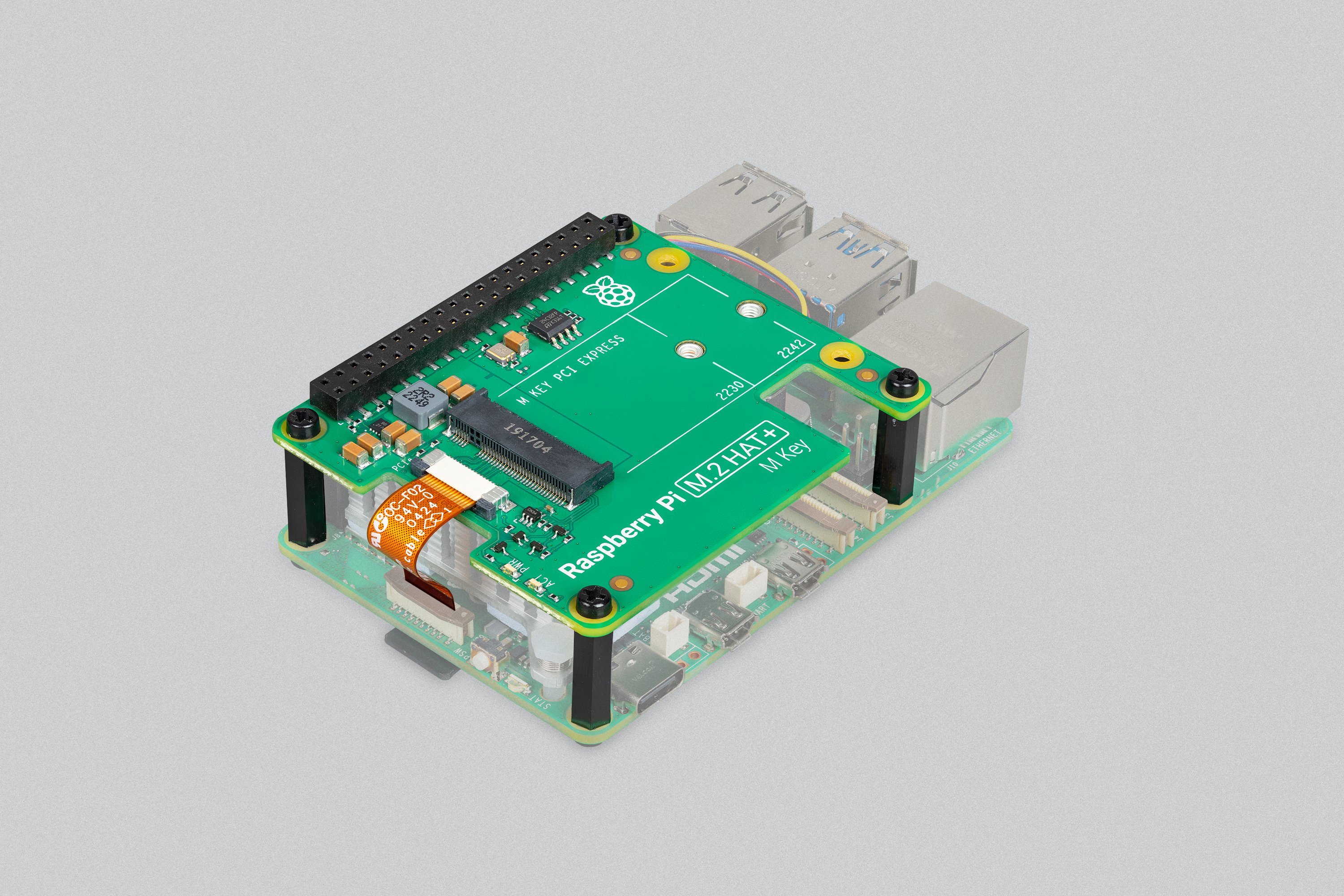

3. Встановіть M.2 HAT+ на розпірки та закріпіть чотирма гвинтами.

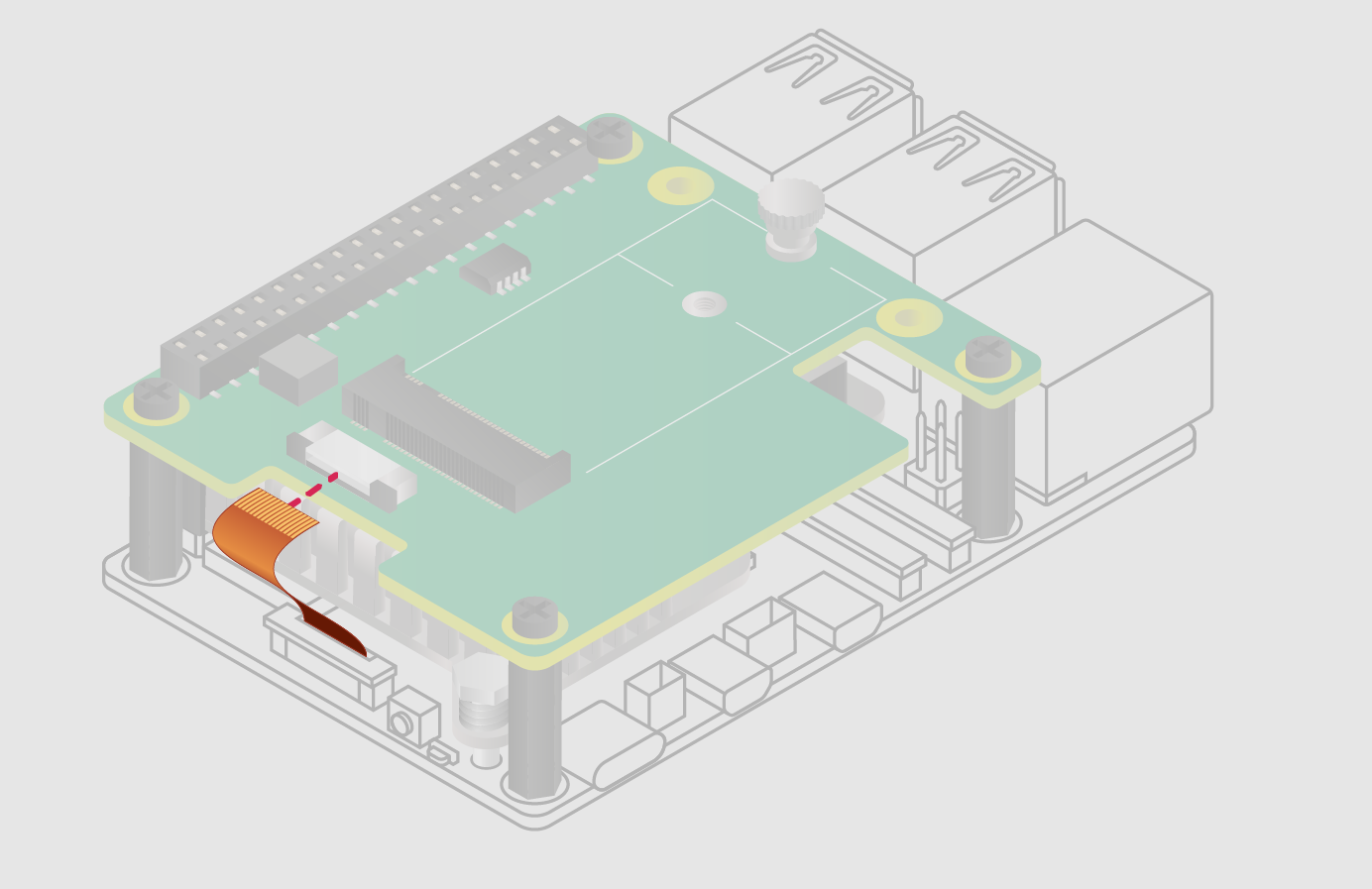

4. Вставте другий кінець стрічкового кабелю в роз’єм на M.2 HAT+ (мідні контакти догори) та зафіксуйте притискачем.

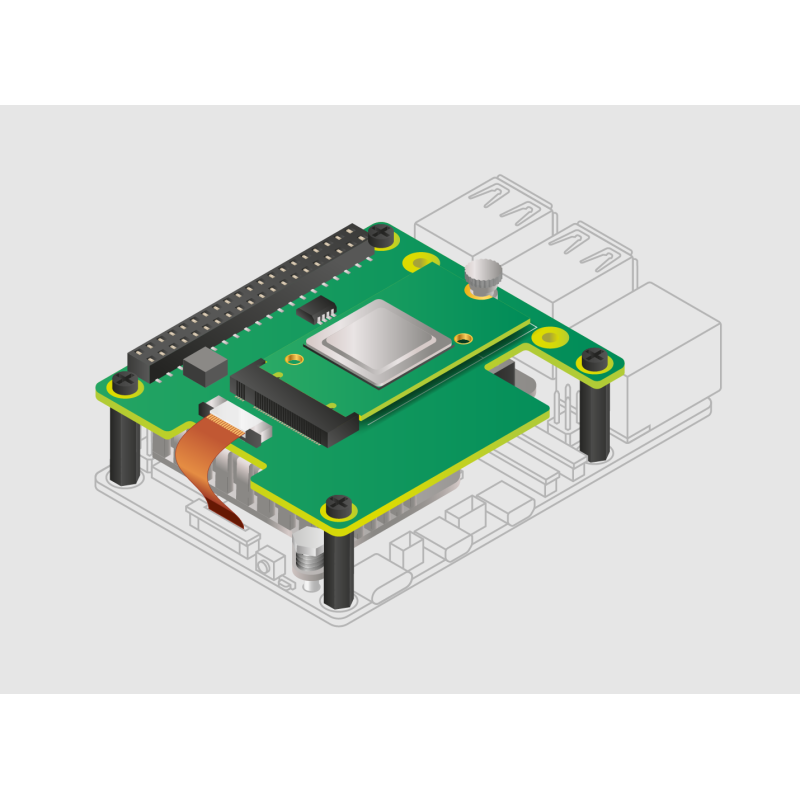

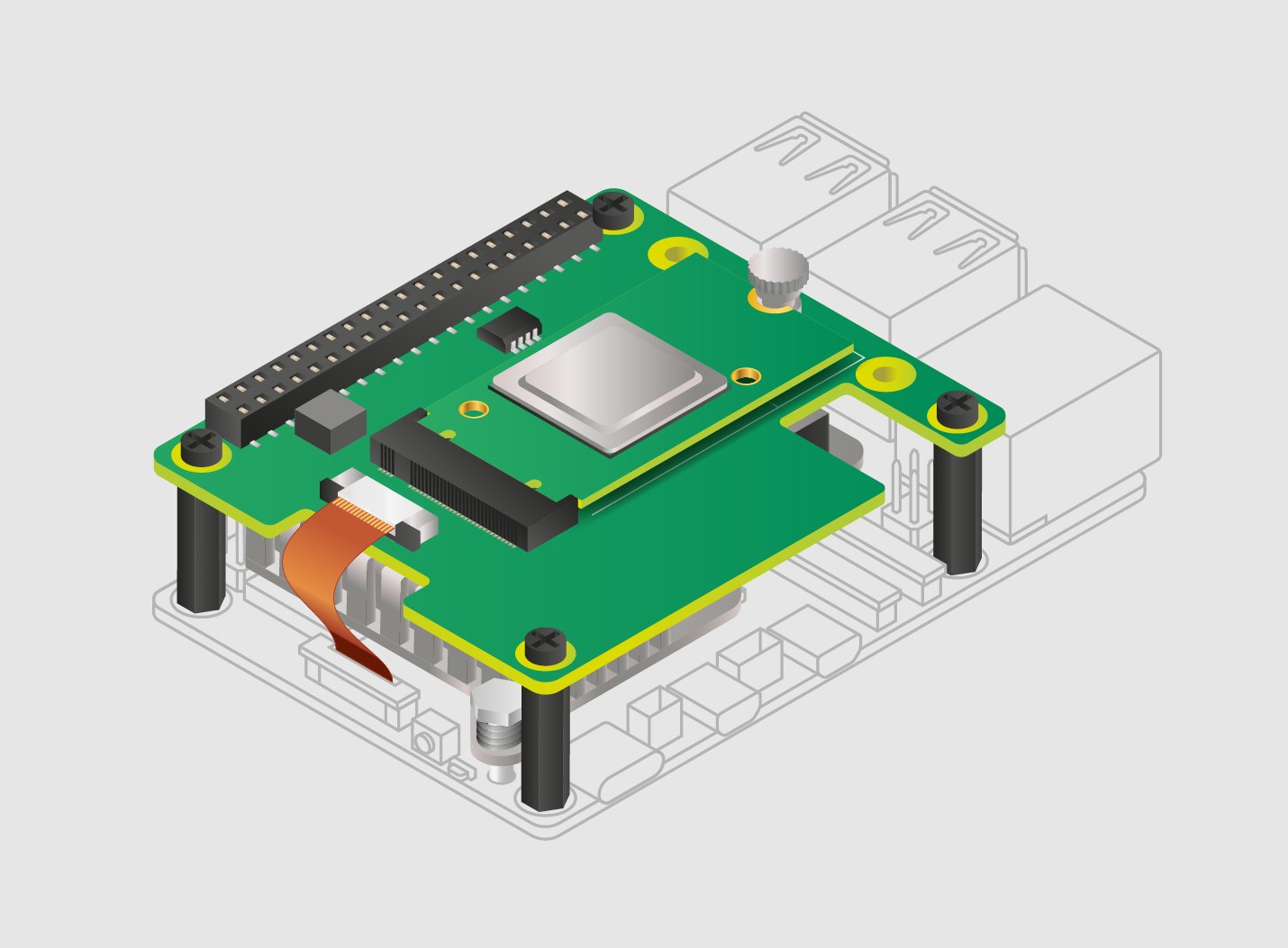

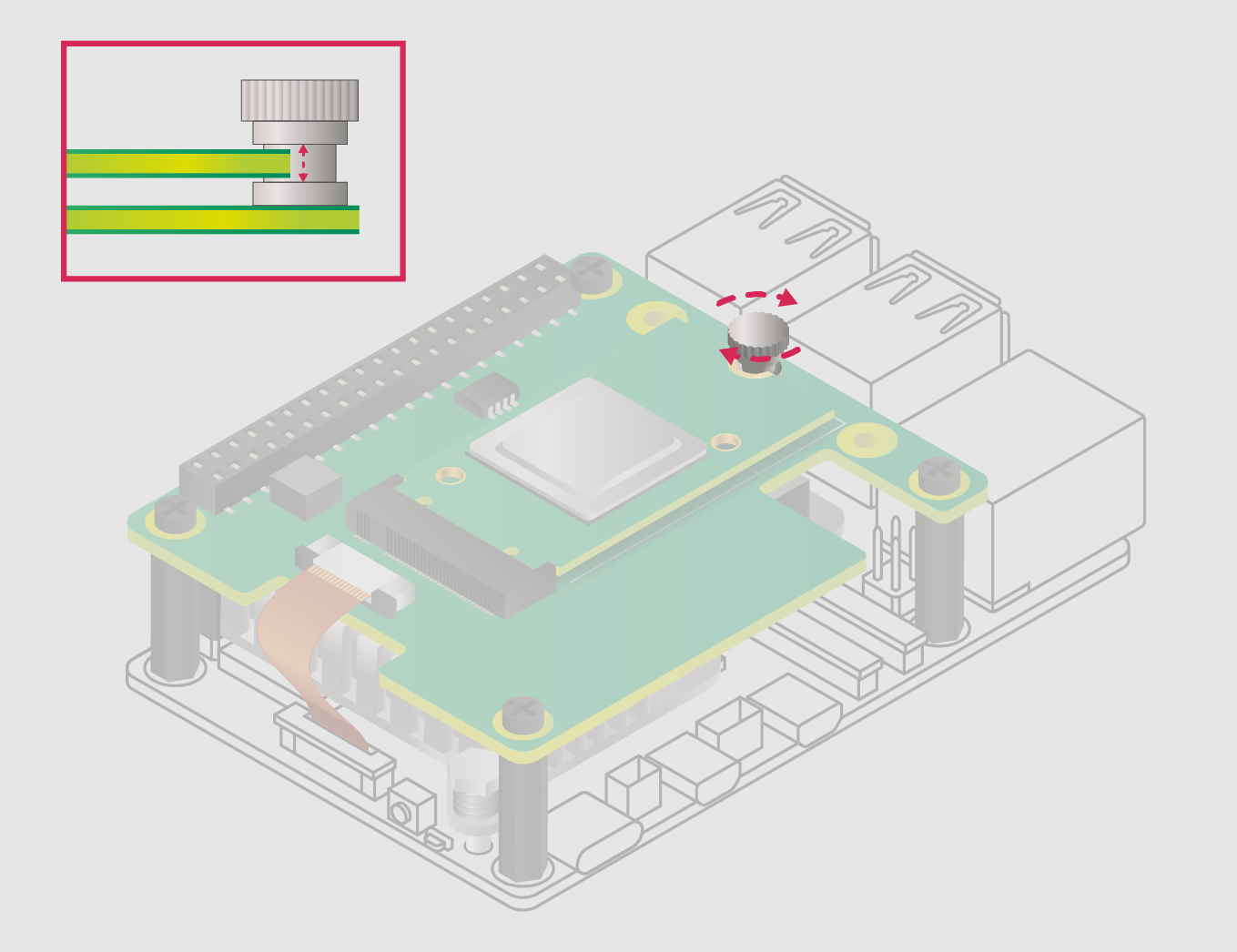

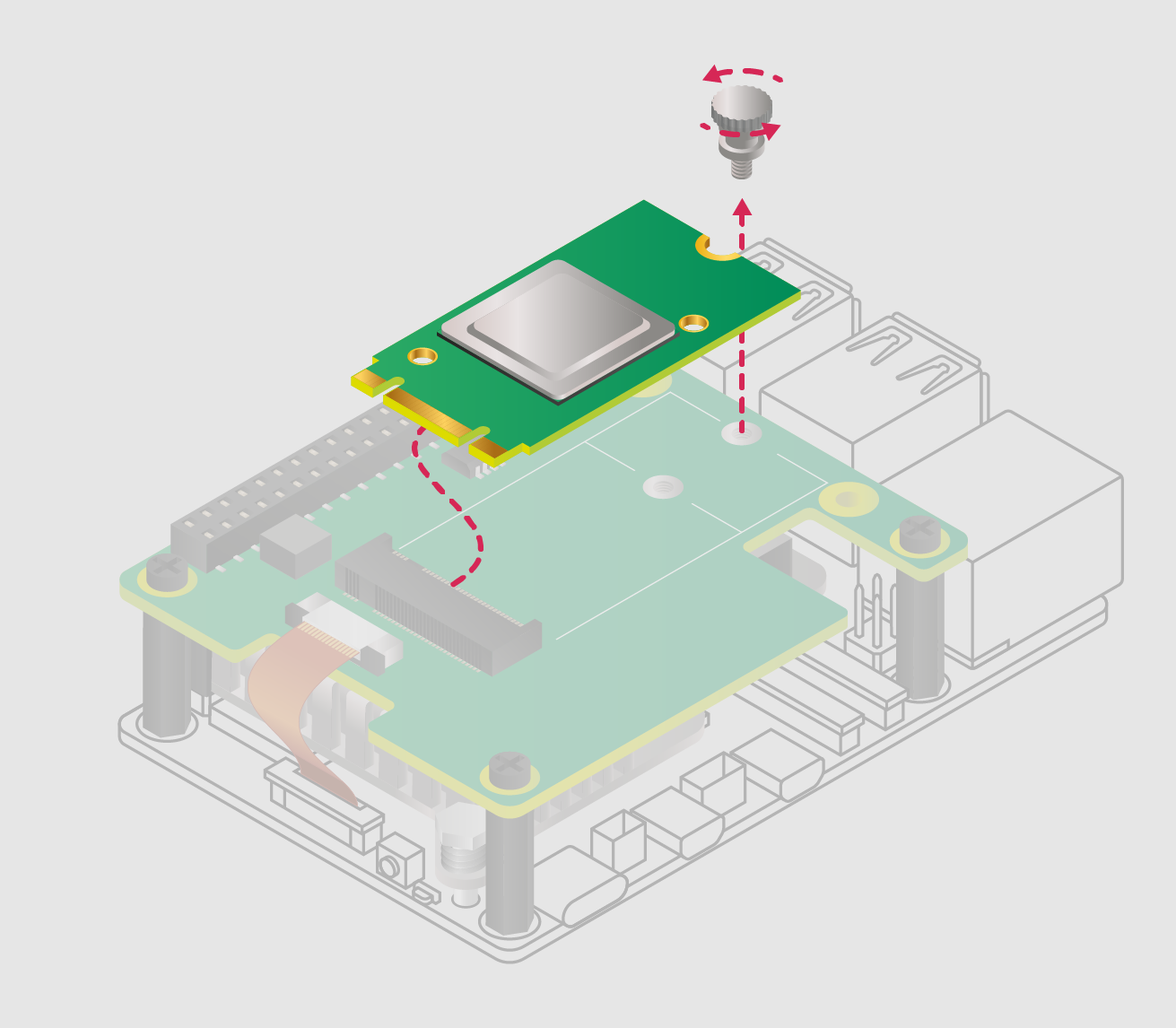

5. Встановіть SSD M.2 у роз’єм M.2 під невеликим кутом, не докладаючи зусиль, притисніть диск до плати та зафіксуйте його гвинтом з подвійним фланцем.

Увага: перед підключенням або від’єднанням будь-якого пристрою M.2 обов’язково від’єднайте Raspberry Pi від джерела живлення.

Переваги використання

• Значне збільшення обсягу та швидкості сховища Raspberry Pi 5 при використанні NVMe SSD.
• Підвищена продуктивність систем, чутливих до швидкості доступу до даних.
• Проста механічна та електрична інтеграція завдяки комплектним розпіркам, гвинтам та стрічковому кабелю.
• Гнучкість у виборі M.2-пристроїв форм-факторів 2230/2242 з роз’ємом M.

Комплект поставки

1. Плата M.2 HAT+ ×1
2. Стрічковий кабель ×1
3. 16‑мм стековий роз’єм GPIO ×1
4. Різьбові розпірки ×4
5. Гвинти ×8
6. Кріпильний гвинт з подвійним фланцем для фіксації та підтримки периферійного пристрою M.2 ×1
