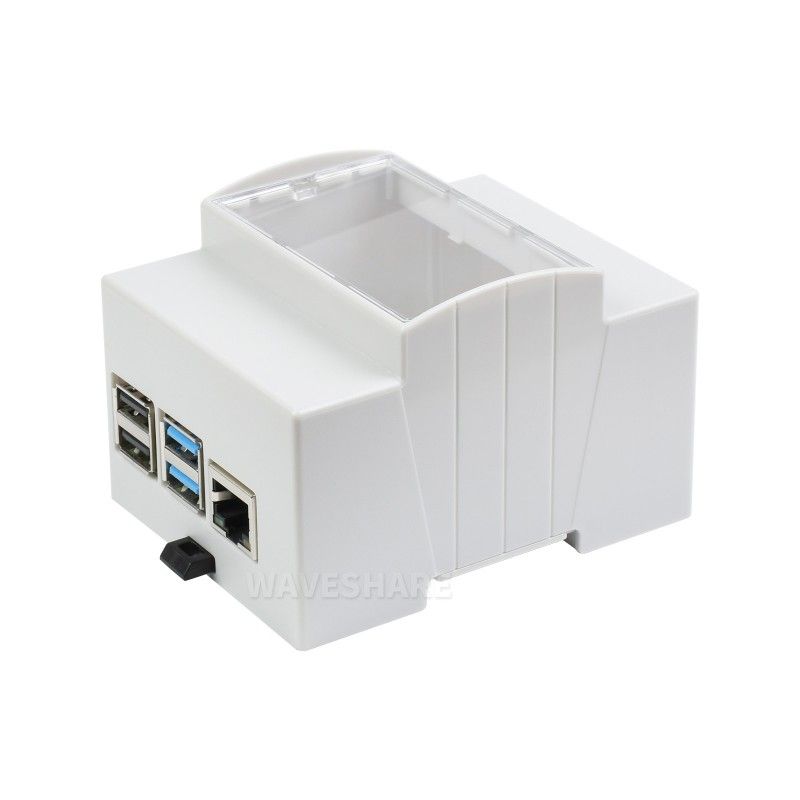

Корпус для Raspberry Pi 4 ABS DIN Rail Enclosures, пластиковий корпус для монтажу на DIN-рейку

Корпус для Raspberry Pi 4 ABS DIN Rail Enclosures - пластиковий корпус монтаж на DIN рейку від виробника Waveshare, модель V111346, призначений для встановлення Raspberry Pi 4 Model B у промислові DIN-рейкові системи; виготовлено Made in China.

Призначення та сумісність

Корпус розроблений для промислових та вбудованих проєктів на базі мікрокомп’ютера Raspberry Pi 4 Model B з монтажем на стандартну DIN-рейку. Конструкція забезпечує зручне розміщення плати Raspberry Pi поруч із керованими елементами схем у щитах та шафах автоматики.

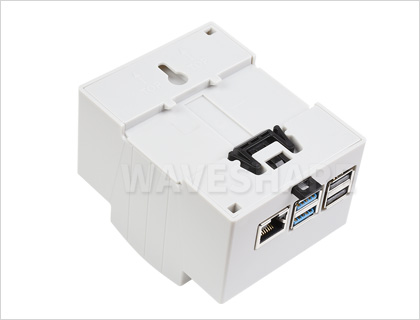

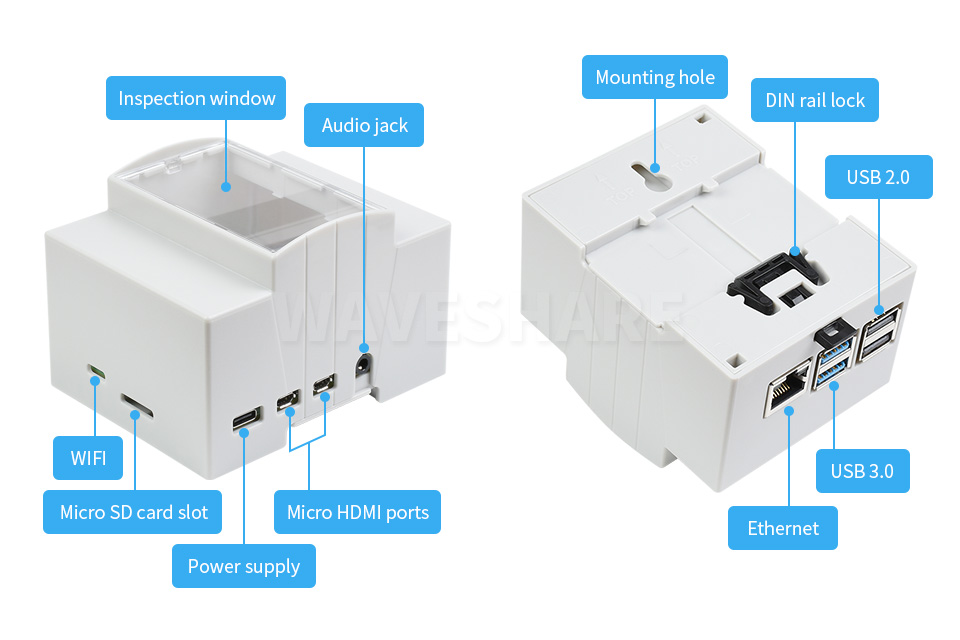

У корпусі передбачені отвори для всіх фізичних інтерфейсів Raspberry Pi 4, що дозволяє вивести доступ до роз’ємів без доробок корпусу.

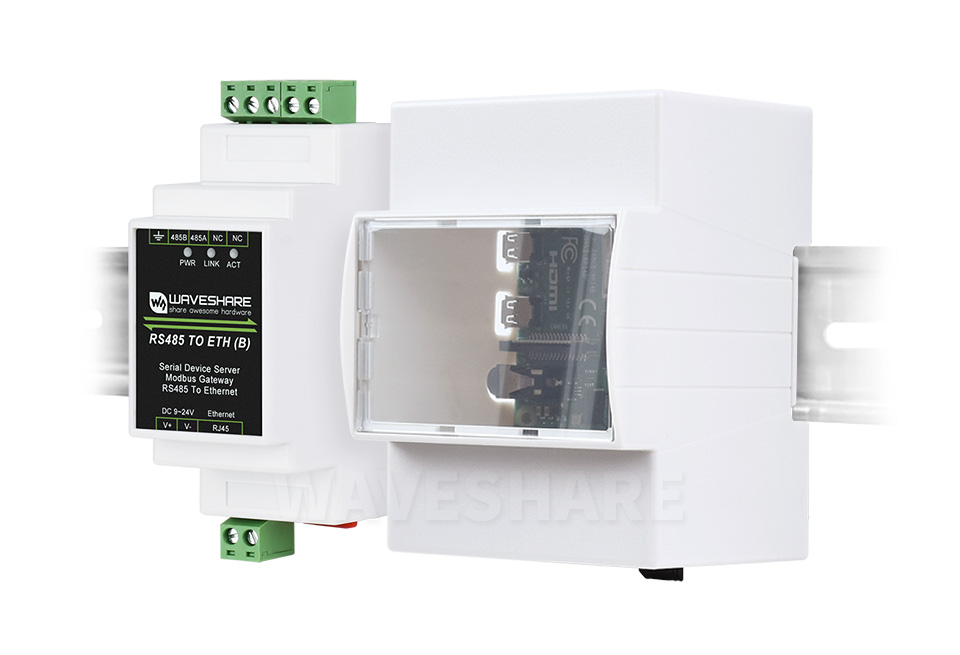

Увага: плата Raspberry Pi 4 та модуль RS485 TG ETH (B) до комплекту постачання не входять.

Основні характеристики

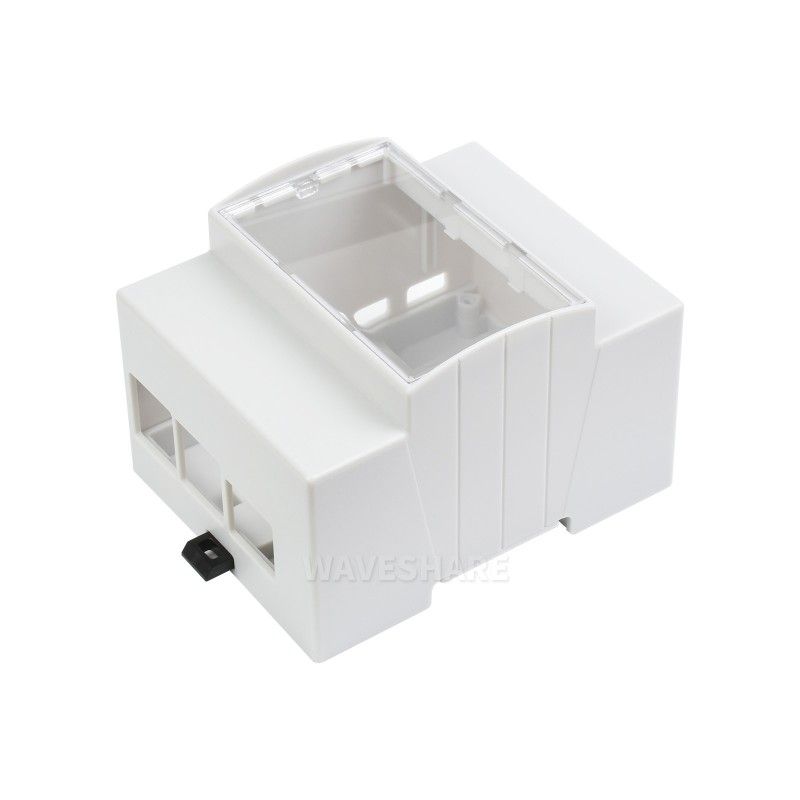

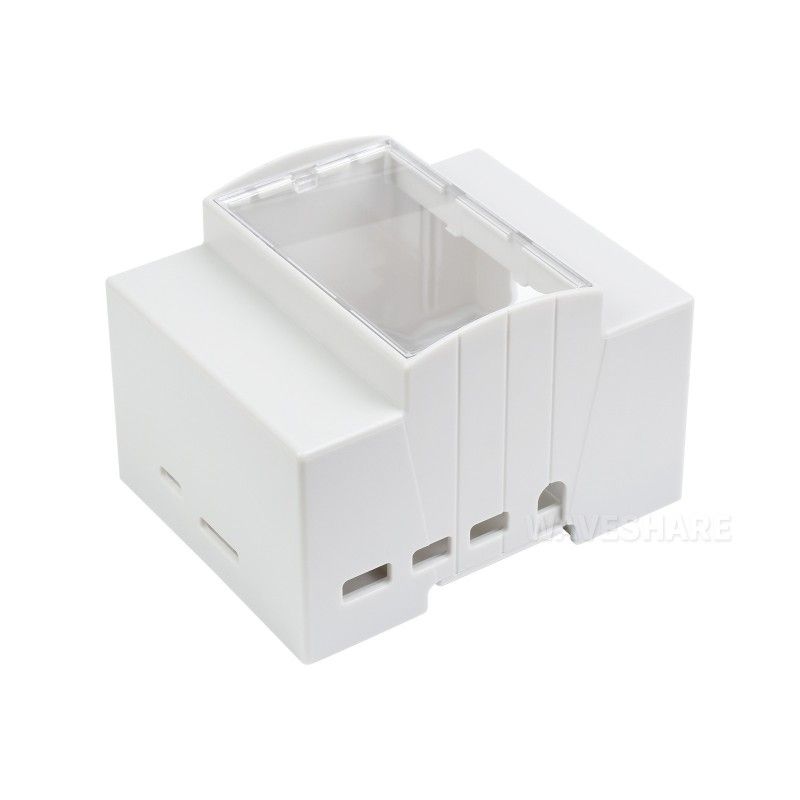

Корпус виготовлений із ABS-пластику та має прозорий лицьовий лючок для візуального контролю стану індикаторів і доступу до елементів інтерфейсу.

• Сумісність: Raspberry Pi 4 Model B
• Матеріал: ABS-пластик, прозорий лицьовий лючок

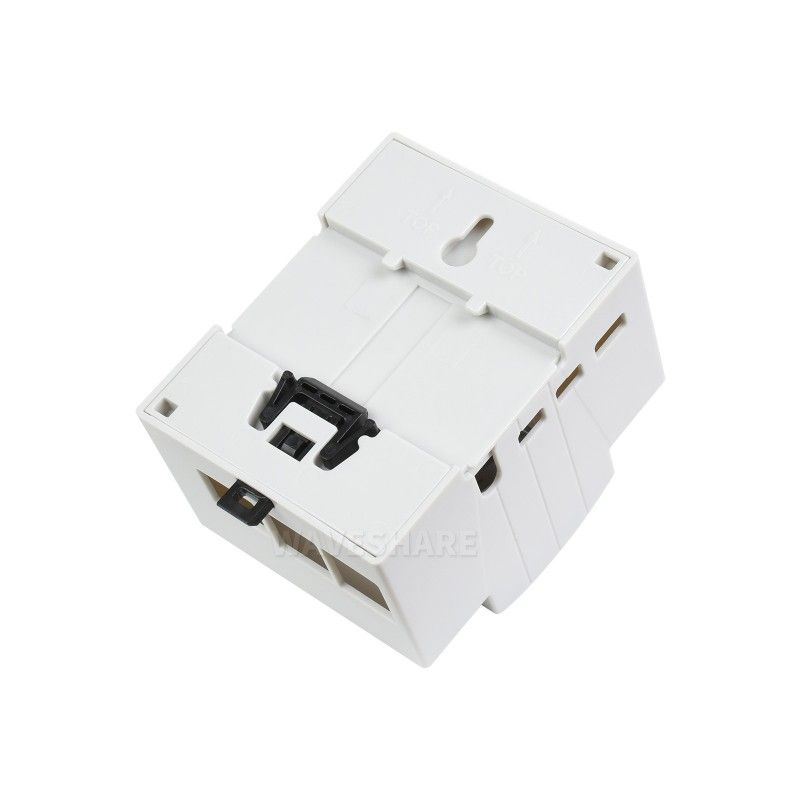

• Монтаж: на DIN-рейку (за допомогою фіксатора рейки)
• Передбачені отвори під усі фізичні інтерфейси Raspberry Pi 4
• Збільшений внутрішній об’єм для додаткових плат розширення
• Країна виробника: Made in China
• Вага: 0,077 кг

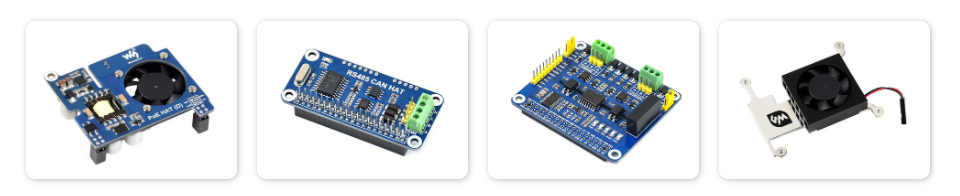

Внутрішній об’єм корпусу дозволяє, окрім основної плати мікрокомп’ютера, розмістити додаткові плати розширення, зокрема PoE HAT (D), RS485 CAN HAT, 2-CH RS485 HAT, PI-FAN-3007.

Порядок збирання та встановлення

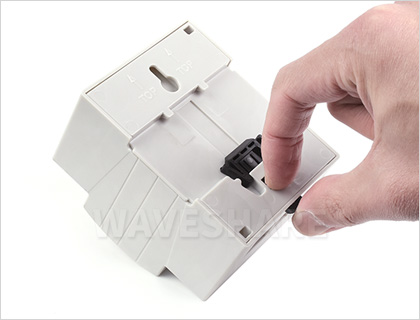

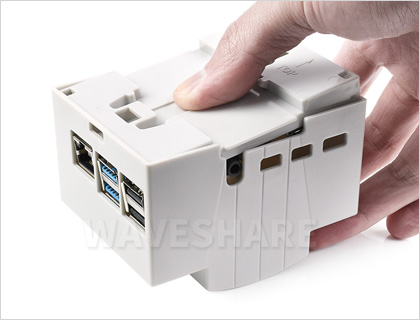

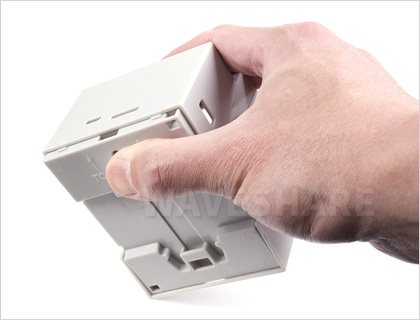

1. Натисніть на центральний упор фіксатора та видавіть його з паза, щоб звільнити задню кришку.

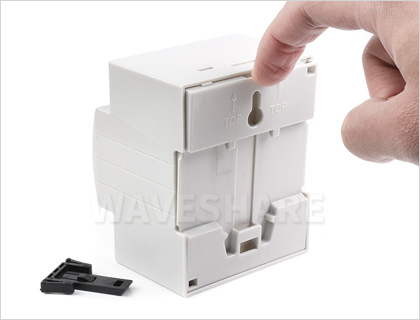

2. Вийміть задню панель.

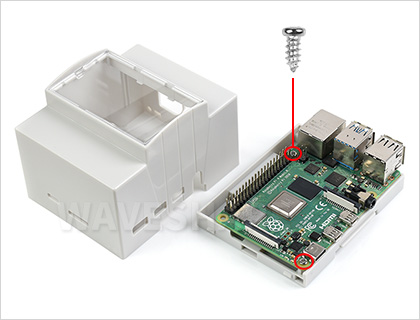

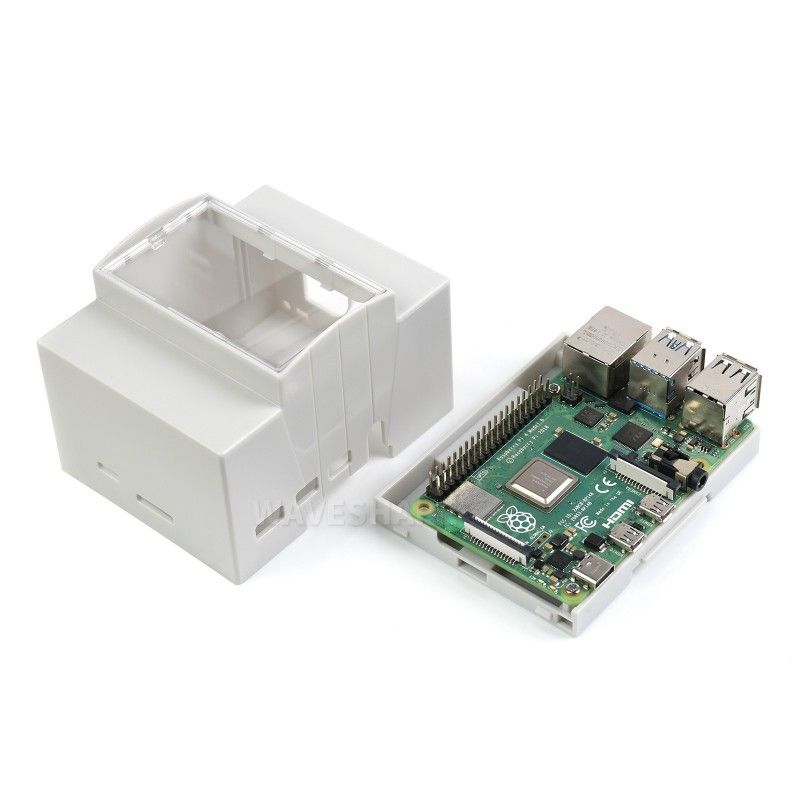

3. Закріпіть плату Raspberry Pi на задній кришці за допомогою кріпильних гвинтів.
4. Вставте задню панель на місце, переконавшись, що роз’єми розташовані навпроти відповідних вирізів у корпусі.
5. Зафіксуйте фіксатори задньої панелі.
6. Вставте фіксатор рейки (стежте за правильною орієнтацією при встановленні).

Габарити та вага

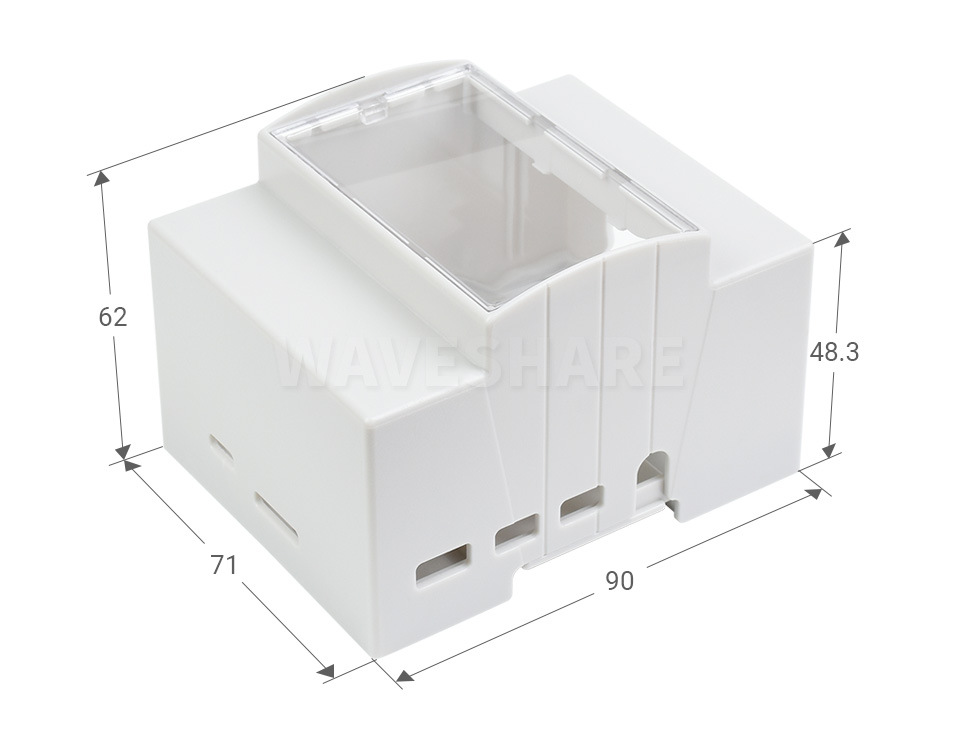

• Габаритні розміри: 90 × 71 × 62 мм
• Вага: 0,077 кг

Комплект поставки

• Корпус для Raspberry Pi 4 ABS DIN Rail Enclosures ×1
• Набір гвинтів ×1
