Дисплей 10.1" LCD 1280x720 HDMI QLED з ємнісним тачскріном (20135)

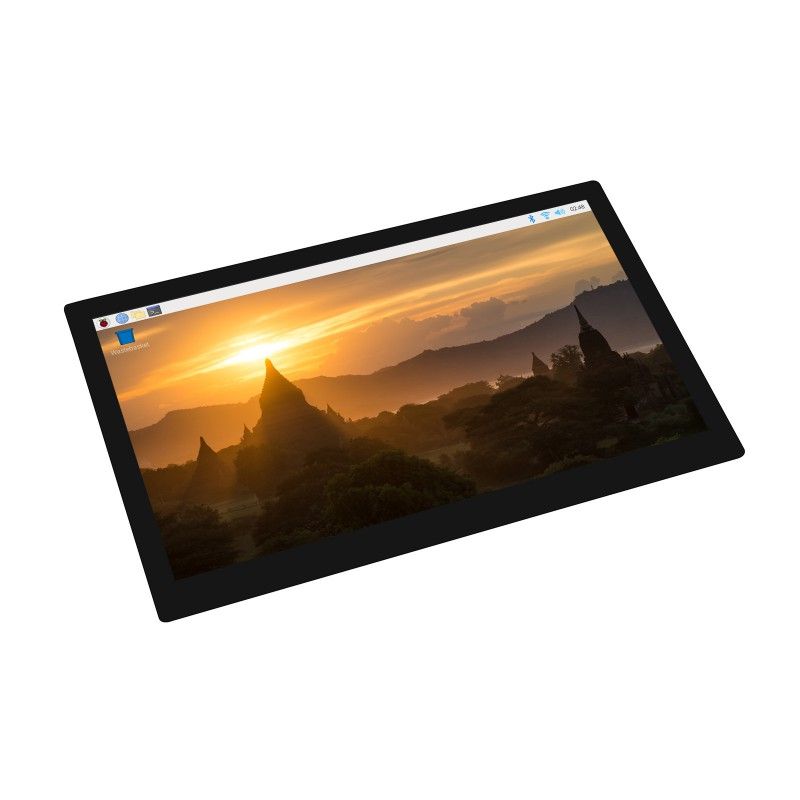

Дисплей 10.1inch LCD 1280х720 HDMI QLED Capacitive Touch Screen (20135) від Waveshare, модель 20135 — 10.1" IPS QLED LCD-панель із роздільною здатністю 1280×720, HDMI-інтерфейсом і ємнісним мультитач-сенсором (до 10 точок), виробництво: Made in China.

Призначення та сумісність

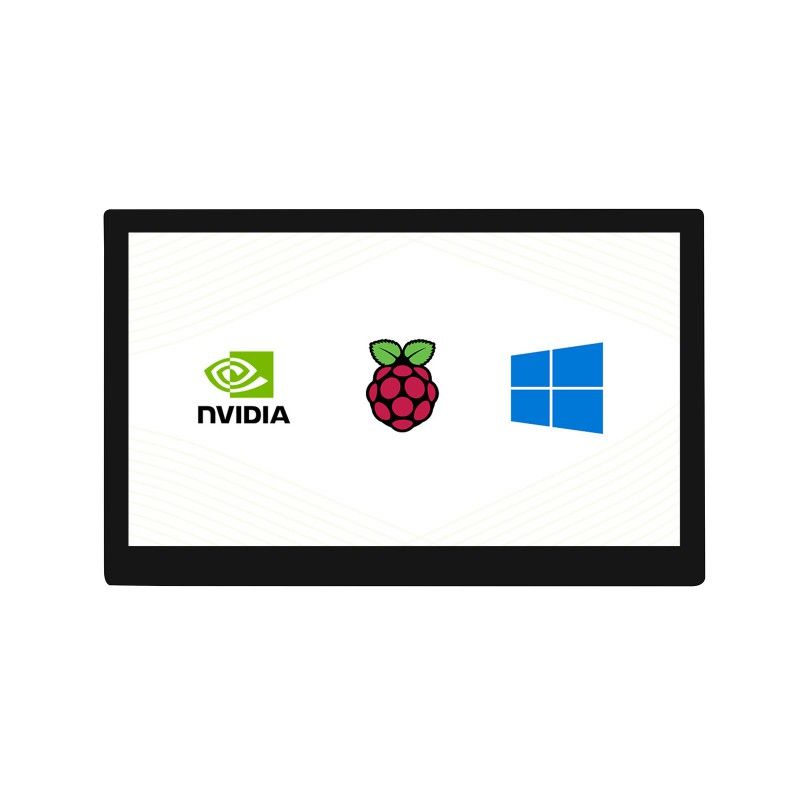

Дисплей призначений для використання з популярними одноплатними комп’ютерами, mini PC та ігровими консолями як основний або додатковий екран з сенсорним керуванням.

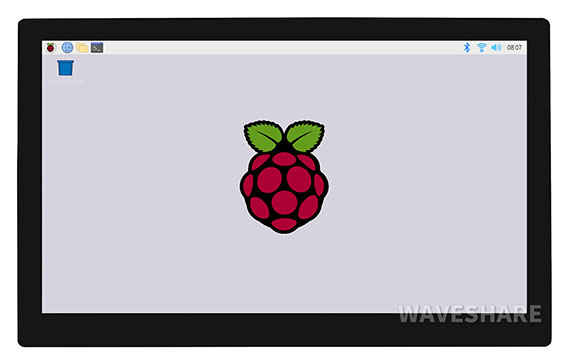

• Raspberry Pi: підтримка Raspbian з 10-точковим керуванням без драйверів; підтримка Ubuntu / Kali / WIN10 IoT (один дотик, без драйверів); підтримка Retropie без драйверів; сумісний з усіма версіями Raspberry Pi (для Raspberry Pi Zero W потрібен HDMI to Micro HDMI адаптер).
• Jetson Nano: підтримка Ubuntu, одноточкове керування, без встановлення драйверів.
• ПК: підтримка Windows 10 / 8.1 / 8 / 7, 10-точковий мультитач без драйверів.
• Ігрові консолі: робота з Xbox360, PS4, SWITCH (відображення зображення та вивід звуку через аудіовихід або роз’єм динаміків).
• Сумісність заявлена також для платформ Banana Pi, BeagleBone, Asus.

Основні характеристики

• Тип дисплея: QLED Quantum Dot Display на основі квантових точок.
• Діагональ екрана: 10.1".
• Роздільна здатність: 1280 × 720 пікселів.
• Панель: IPS, кут огляду до 170°.

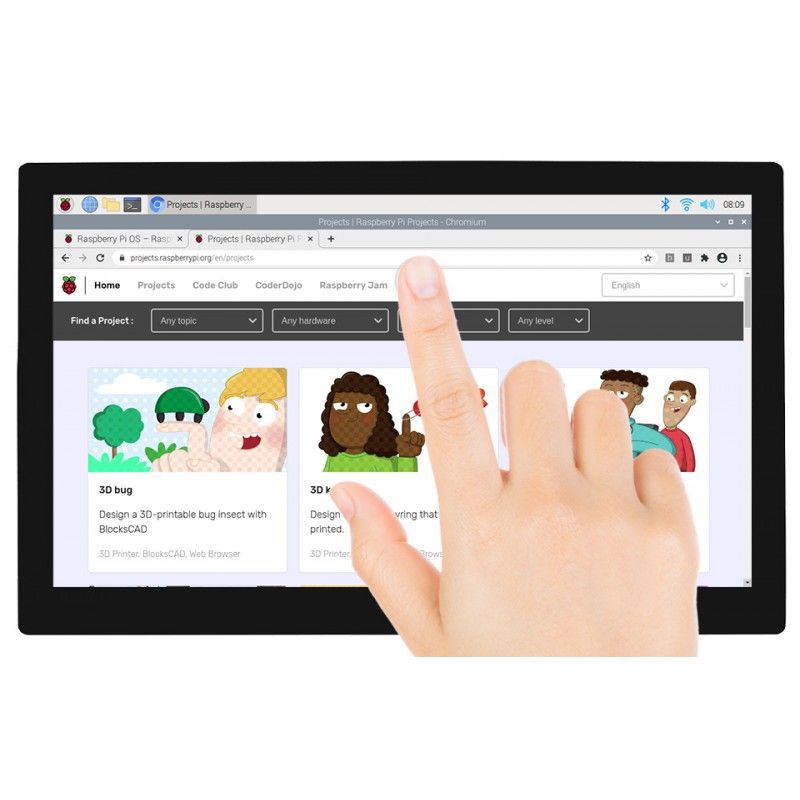

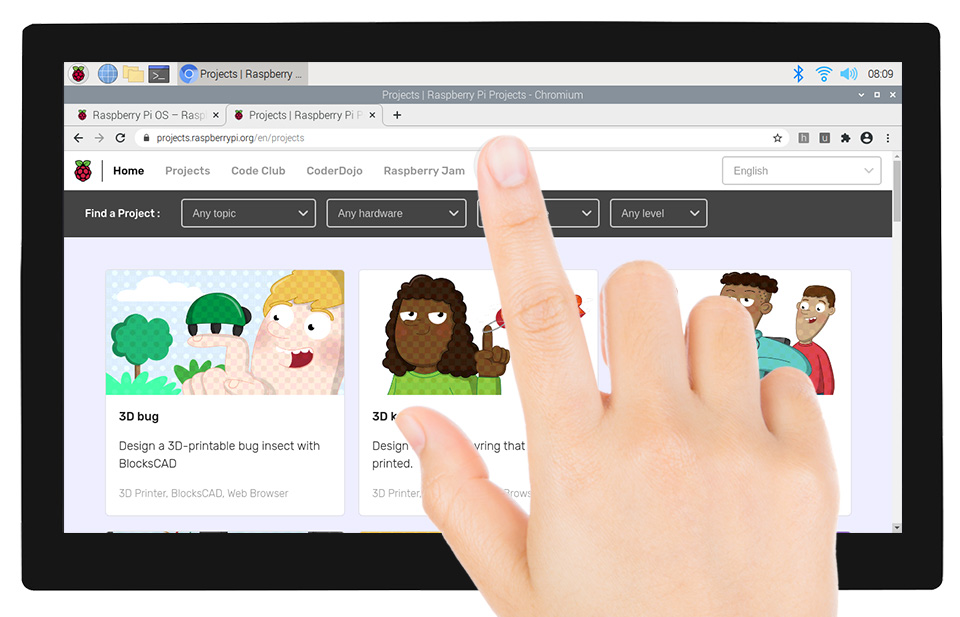

• Сенсорний екран: ємнісний, до 10 точок керування.
• Лицьова панель: загартоване скло.
• Вбудоване екранне меню регулювання яскравості та контрастності.
• 2 аудіовиходи: стандартний аудіороз’єм та 4-контактний роз’єм динаміків.

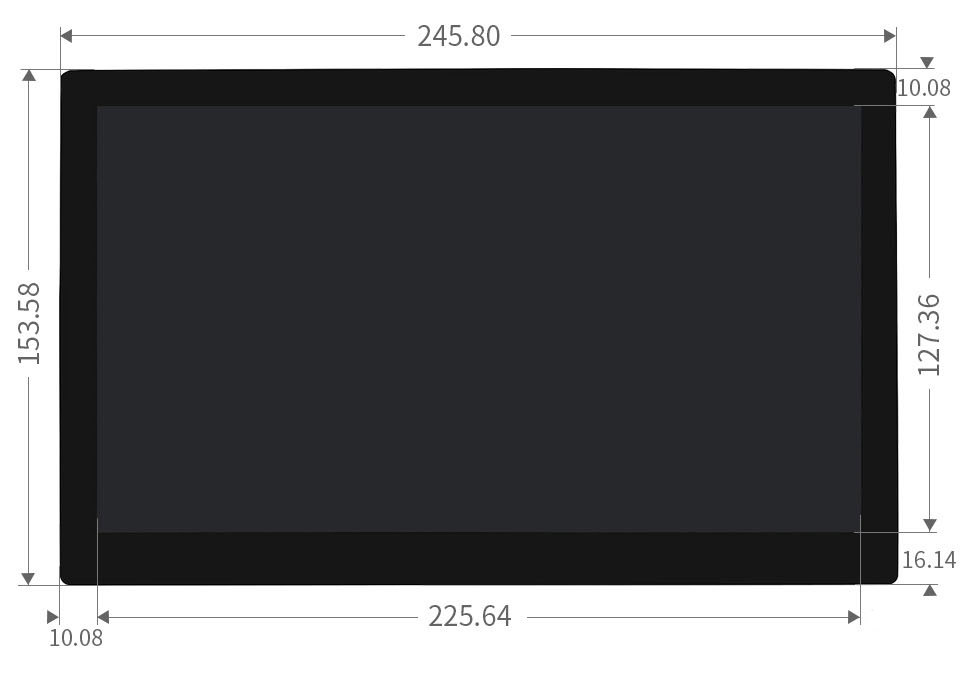

• Габарити: 245.80 мм × 153.58 мм.
• Вага: 0.667 кг.

Інтерфейси та підключення

• Відеовхід: HDMI-порт для підключення до Raspberry Pi, Jetson Nano, mini PC, ігрових консолей тощо.
• Сенсор: USB-порт для передачі даних мультитач (10-точковий або одноточковий режим залежно від системи).
• Живлення: роз’єм живлення (адаптер 5V 3A входить у комплект).
• Аудіо: аудіороз’єм та 4-контактний роз’єм для динаміків.
• Панель керування: роз’єм під панель кнопок (живлення, оновлення прошивки, навігація по меню).

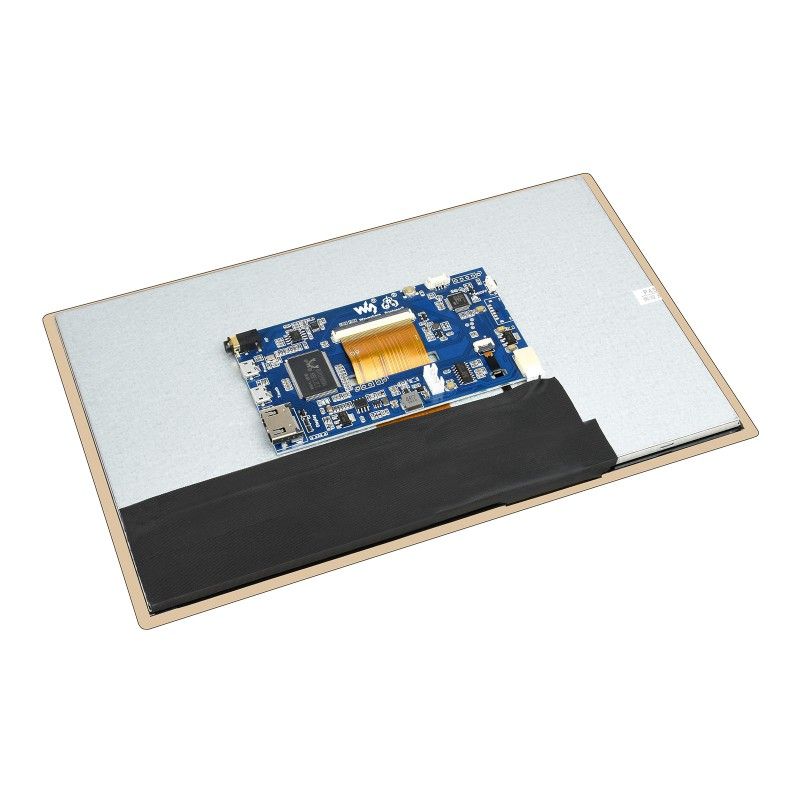

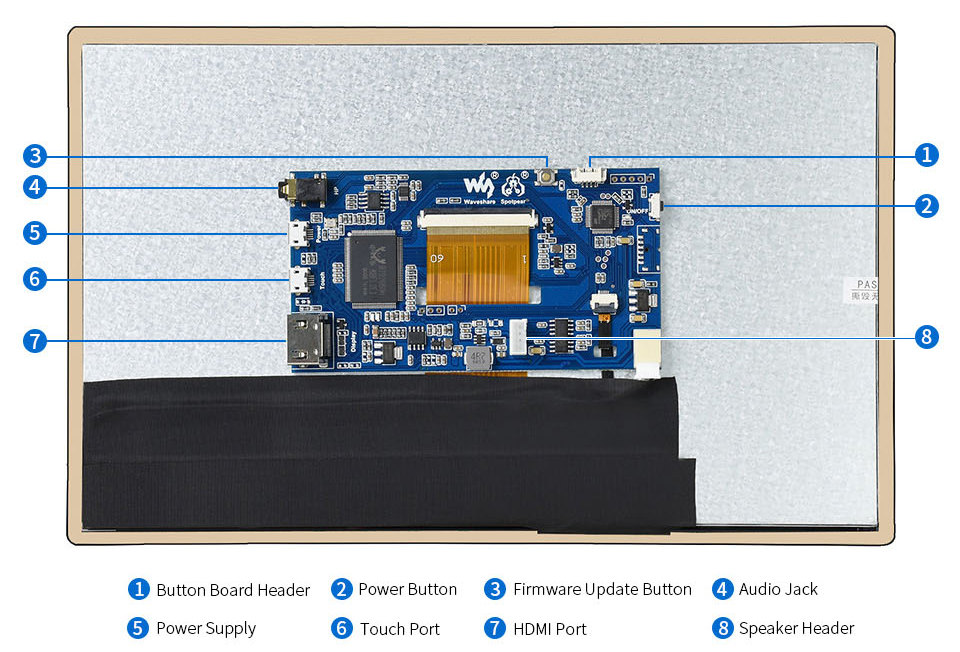

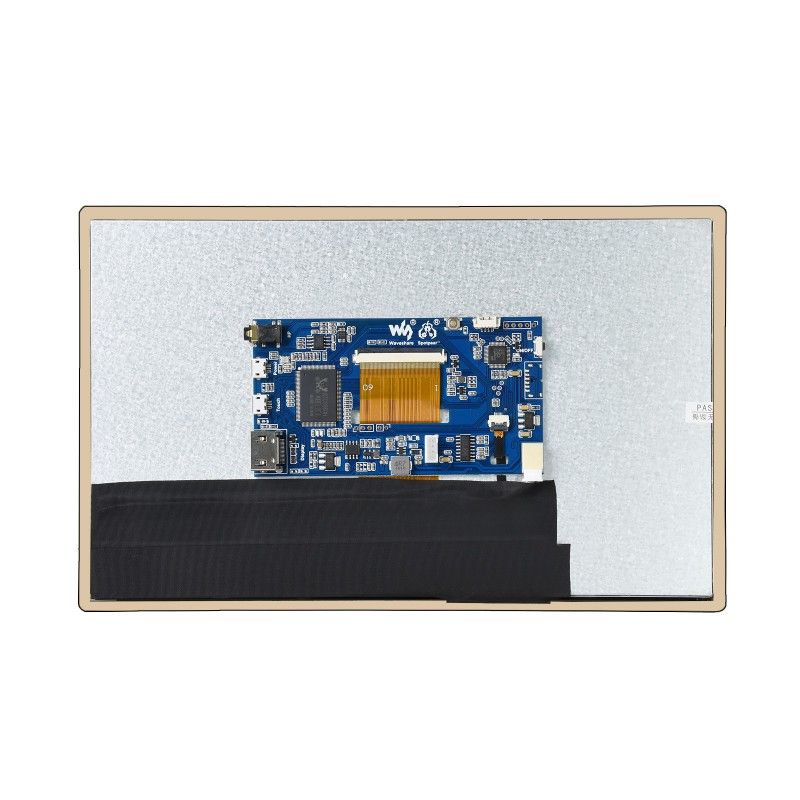

Елементи конструкції дисплея:

1. Роз’єм панелі кнопок
2. Кнопка живлення
3. Кнопка оновлення прошивки
4. Аудіороз’єм
5. Роз’єм живлення
6. Touch порт
7. HDMI порт
8. Роз’єм динаміків

Переваги QLED-дисплея

• Знижене приблизно в п’ять разів енергоспоживання порівняно зі звичайними LCD-дисплеями.
• Більш тривалий термін служби порівняно з OLED-дисплеями, ресурс світлодіодів до 60000 годин без помітного погіршення кольору.
• Підвищена яскравість і контрастність у порівнянні з традиційними технологіями.
• Розширена колірна гамма: до NTSC 78%, sRGB 92%.
• Поліпшена передача кольору: збільшення насиченості кольорів на 58,3%, чистіші та яскравіші відтінки.

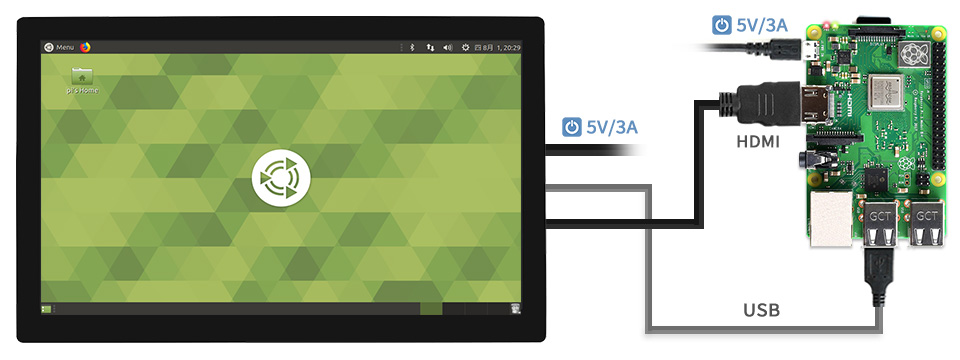

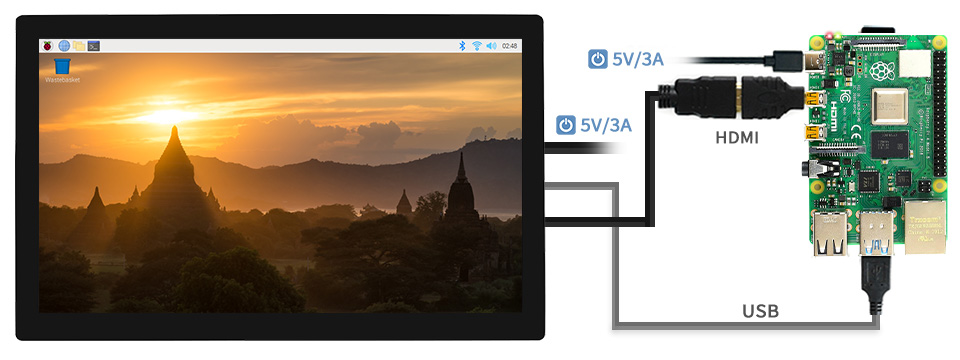

Приклади підключення

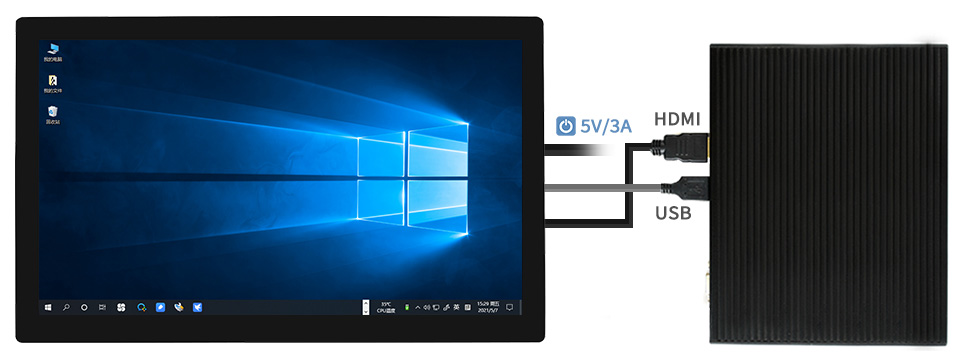

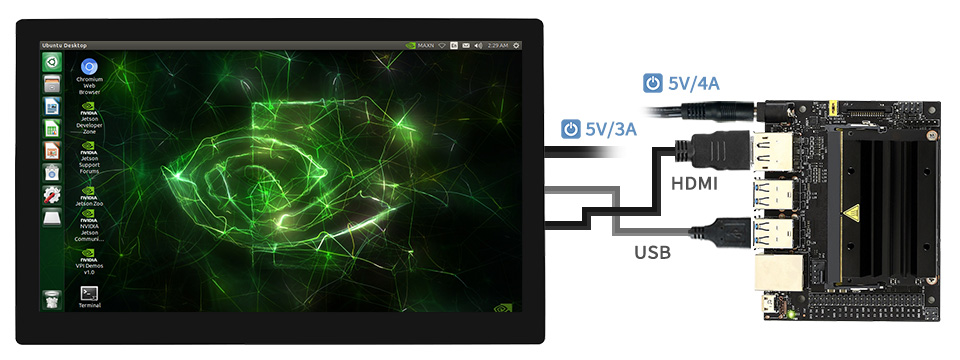

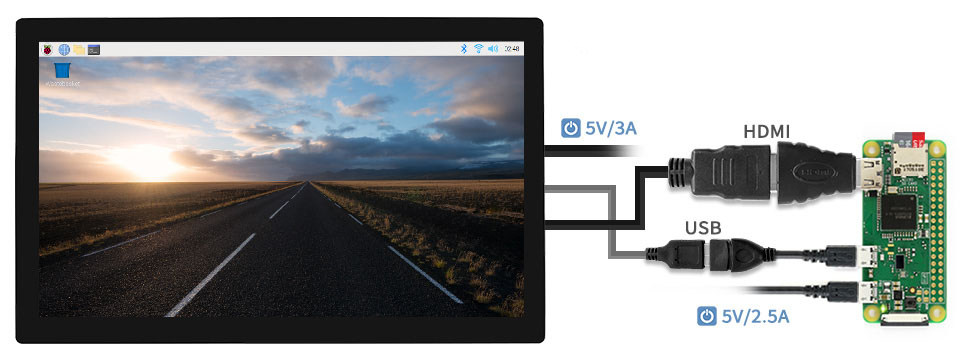

Дисплей підтримує роботу з різними версіями Raspberry Pi, Jetson Nano та mini PC. Для Raspberry Pi Zero W необхідно використовувати кабель HDMI з адаптером HDMI to Micro HDMI.

Увага: для Raspberry Pi Zero W використовуйте кабель HDMI з адаптером HDMI to Micro HD.

Програмне забезпечення та ресурси

Актуальну документацію, приклади налаштування для різних платформ та додаткові матеріали від виробника можна знайти у Wiki:

http://www.waveshare.com/wiki/10.1HP-CAPQLED

Комплект поставки

1. Дисплей 10.1HP-CAPQLED — 1 шт.
2. Адаптер живлення 5V 3A — 1 шт.
3. HDMI кабель — 1 шт.
4. HDMI to Micro HDMI адаптер — 1 шт.
5. USB type A plug to micro B кабель — 1 шт.

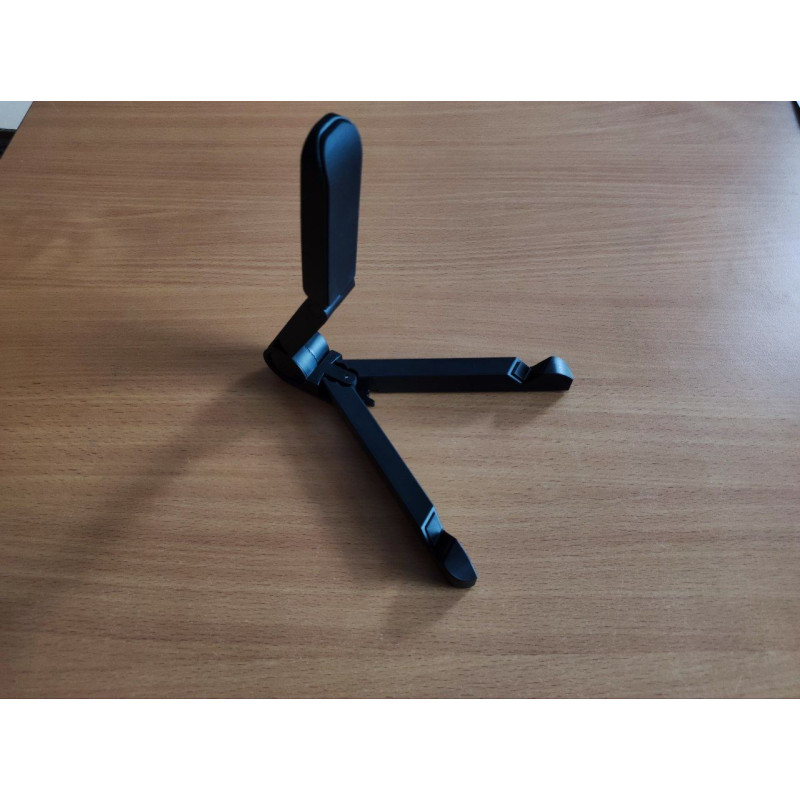

6. Тримач — 1 шт.
7. Кабель для панелі з кнопками — 1 шт.
8. Панель з кнопками — 1 шт.
