Плата розширення Raspberry Pi Li-polymer Battery HAT (17076) для живлення від Li-Po акумулятора

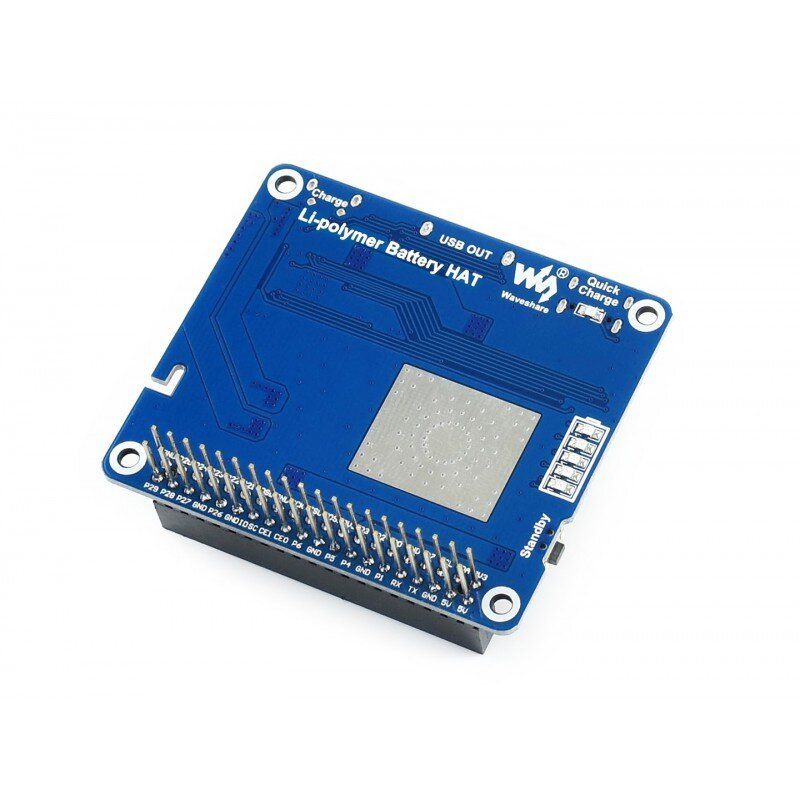

Плата розширення Raspberry Pi Li-polymer Battery HAT (17076) від Waveshare, модель 17076, — це плата живлення на базі чіпа SW6106 з підтримкою двонаправленої швидкої зарядки (PD / QC / FCP / PE / SFCP), з виходом 5 В / 3,0 А (15 Вт) та літій-полімерною батареєю 3000 mAh, виробництво: Made in China.

Увага! Ця плата — не джерело безперебійного живлення (UPS).

Плати розширення з функцією UPS (Uninterruptible Power Supply):

• Плата розширення Raspberry Pi UPS HAT Pogo Pins Connector (20568)
• Плата розширення Raspberry Pi UPS HAT (18306)
• Плата розширення Raspberry Pi Zero UPS HAT (19739)

Призначення та сумісність

Raspberry Pi Li-polymer Battery HAT (17076) — плата розширення живлення для Raspberry Pi, що дозволяє живити SBC від вбудованого літій-полімерного акумулятора 3,7 В 3000 mAh та заряджати його через USB. Підходить для застосувань, де потрібне автономне живлення Raspberry Pi або живлення від акумулятора з контролем стану заряду.

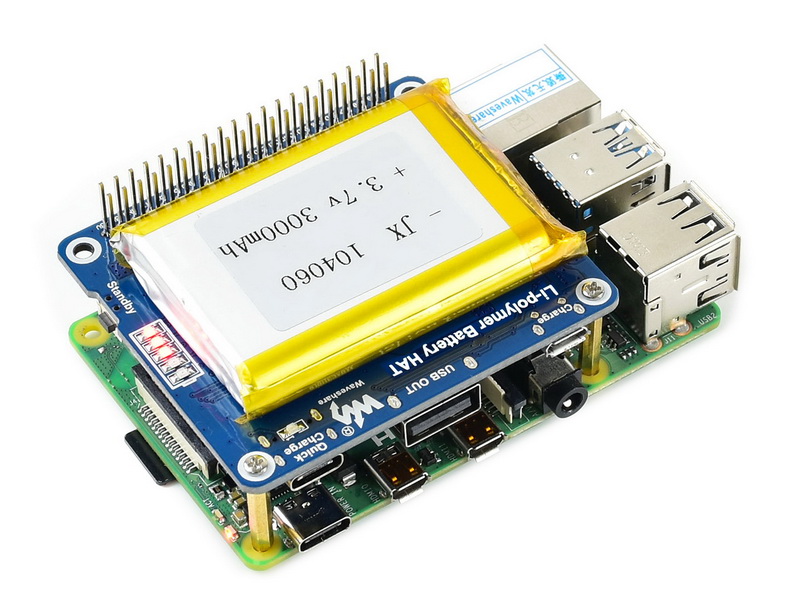

Плата сумісна за габаритами та монтажними отворами з:

• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B+
• Raspberry Pi 3 Model B
• Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B v1.2
• Raspberry Pi 1 Model B+
• Raspberry Pi 1 Model A+

Основні характеристики

• Тип аксесуара: джерело живлення для Raspberry Pi (не UPS).
• Чіп управління живленням SW6106 з підтримкою двонаправленої швидкої зарядки.
• Підтримувані протоколи швидкого заряду: PD / QC / FCP / PE / SFCP.
• Вихідна напруга: 5,0 В.
• Вихідний струм: до 3,0 А.
• Вихідна потужність: до 15,0 Вт.
• Напруга заряду: 5 В.
• Застосовна батарея: літій-полімерний акумулятор 3,7 В (4,2 В при повній зарядці).
• Ємність комплектної батареї: 3000 mAh (3,7 В Li-polymer, сертифікована MSDS).
• Схема захисту літієвих батарей: захист від зворотної полярності, перезаряду та короткого замикання.

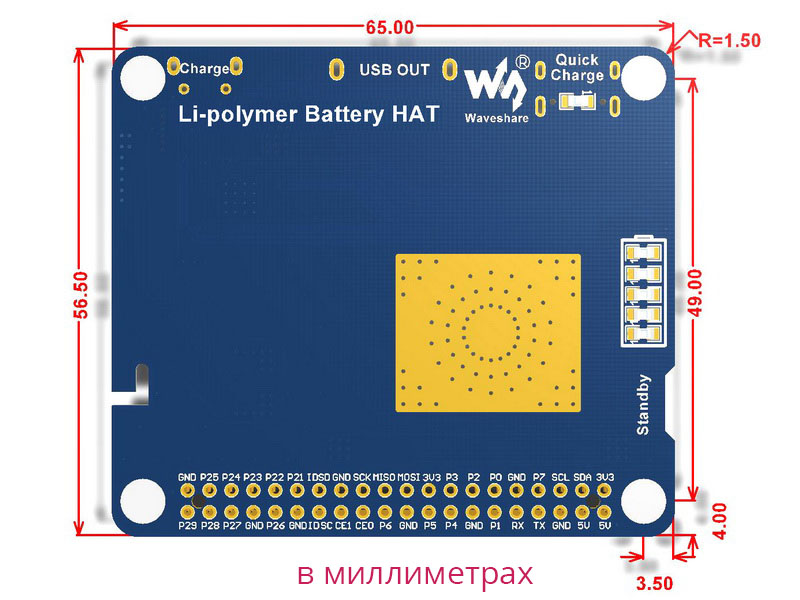

• Розмір плати: 65,0 мм × 56,5 мм.
• Діаметр монтажних отворів: 3,0 мм.
• Вага (плати з батареєю та комплектом): 0,076 кг.
• Країна виробника: Made in China.

Інтерфейси та підключення

• Роз’єм GPIO для з’єднання з Raspberry Pi.
• Роз’єм батареї PH 2.0 для підключення літій-полімерного акумулятора 3,7 В.
• USB Type-C роз’єм: зарядка 5 В / джерело живлення 5 В, підтримка швидкого заряду.
• USB Type-A роз’єм: вихід живлення 5 В.
• Micro USB роз’єм: зарядка 5 В.

У якості індикації передбачені:

• Світлодіодний індикатор швидкого заряду.
• Індикатор рівня заряду батареї: 5 світлодіодів (LED) показують рівень та статус заряду.

Перемикач режиму живлення:

• Один клік — робочий режим, увімкнене джерело живлення 5 В.
• Подвійний клік — режим очікування, джерело живлення 5 В вимкнене.

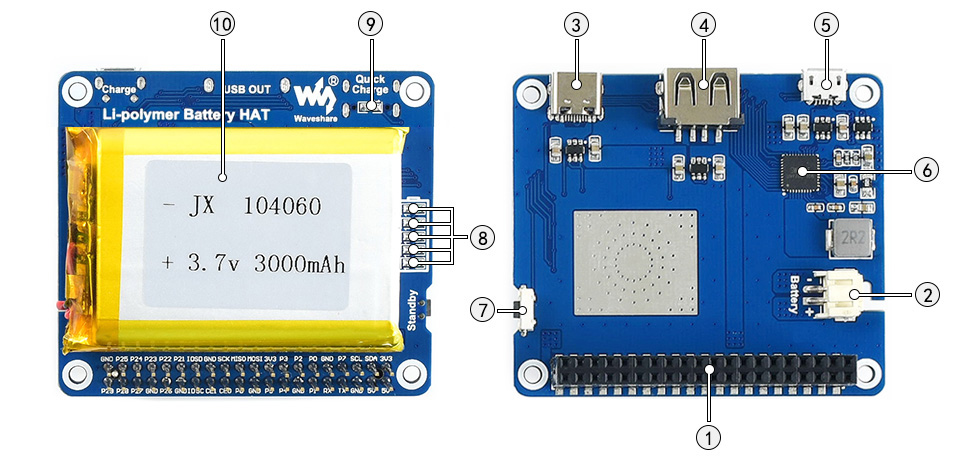

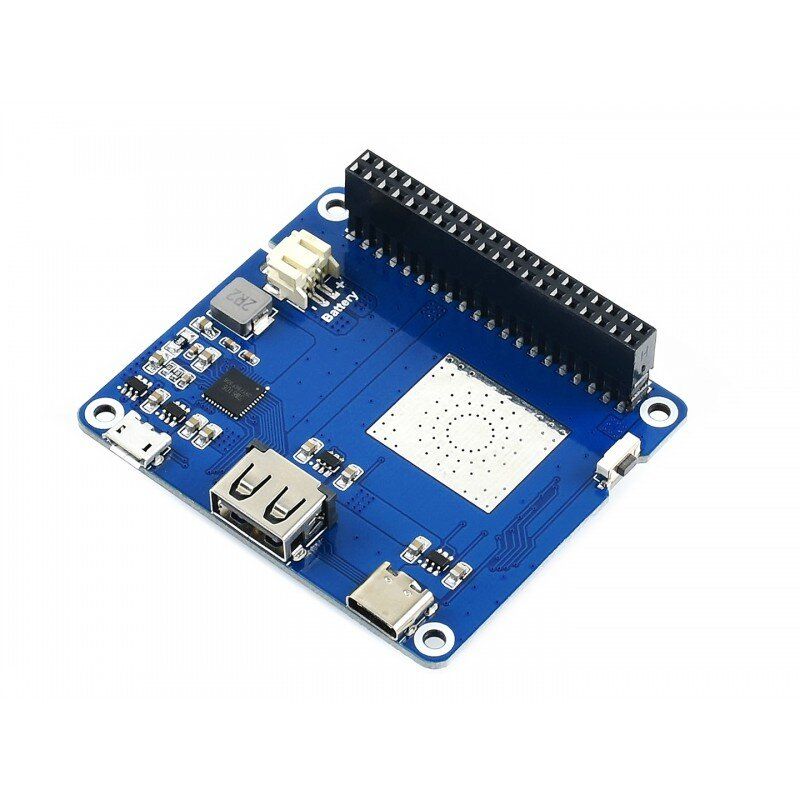

Елементи плати

1. Роз’єм GPIO для підключення до Raspberry Pi.
2. PH 2.0 роз’єм батареї для 3,7 В літій-полімерного акумулятора.
3. USB Type-C роз’єм: зарядка 5 В / джерело живлення 5 В, підтримка швидкого заряду.
4. USB Type-A роз’єм: вихід живлення 5 В.
5. Micro USB роз’єм: зарядка 5 В.
6. Чіп SW6106 управління живленням.
7. Перемикач режиму живлення (робочий режим / режим очікування).
8. Індикатор рівня заряду батареї (5 LED).
9. Індикатор швидкого заряду, що світиться при активному швидкому заряді.
10. Li-polymer акумулятор 3,7 В 3000 mAh, сертифікований MSDS.

Комплект поставки

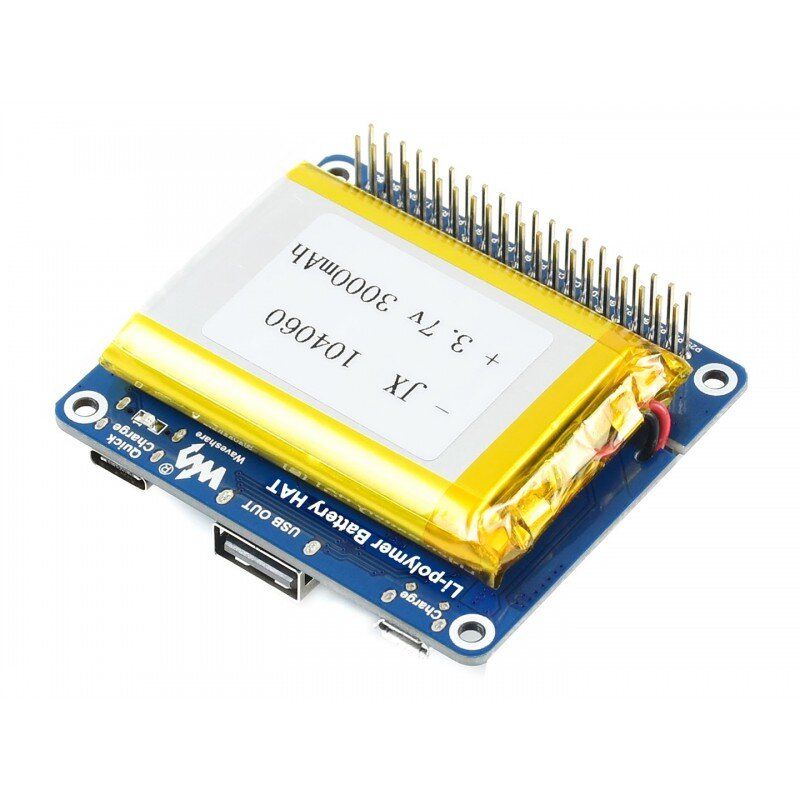

1. Плата розширення Li-polymer Battery HAT (17076) — 1 шт.
2. Акумуляторна батарея 3,7 В 3000 mAh Li-polymer — 1 шт.
3. Комплект кріпильних гвинтів для Raspberry Pi (2 шт.) — 1 комплект.

Увага: плата Raspberry Pi до комплекту поставки не входить.
