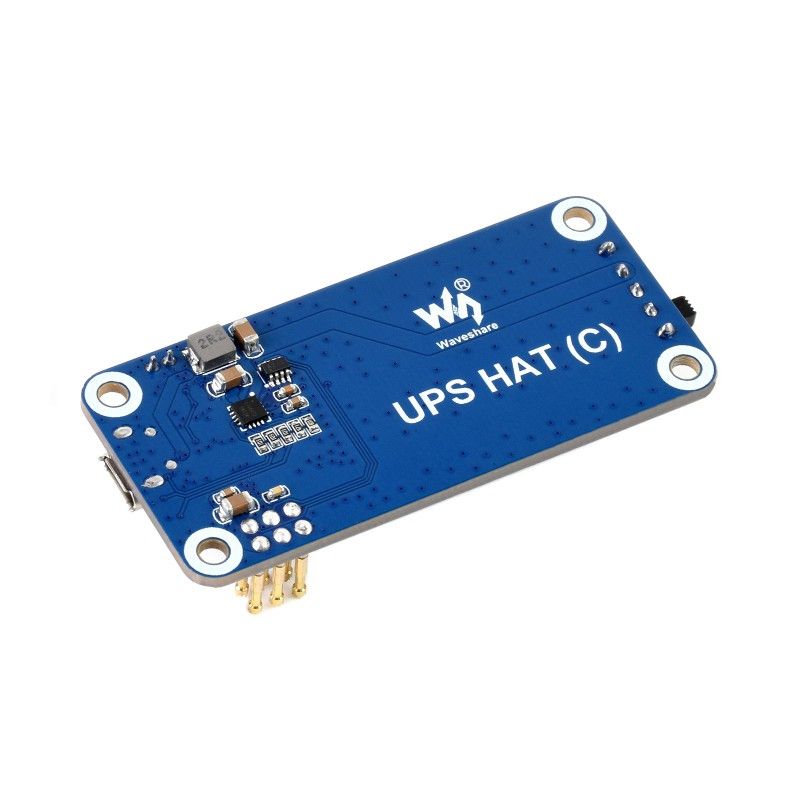

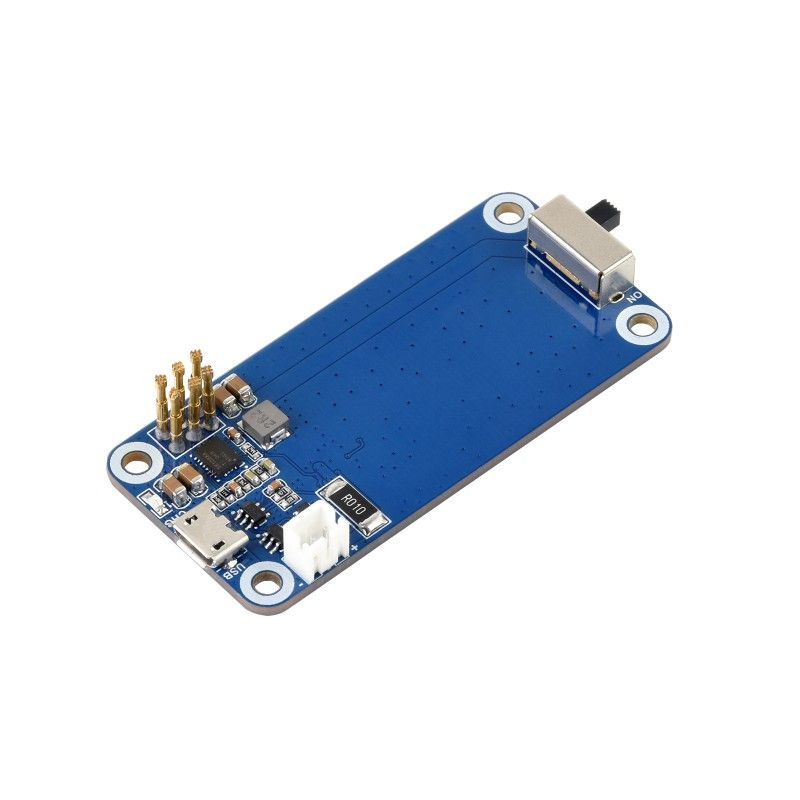

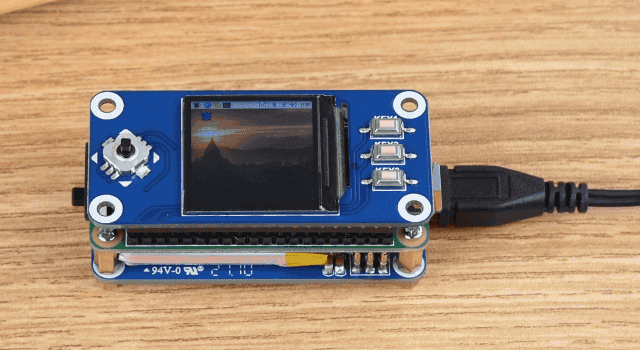

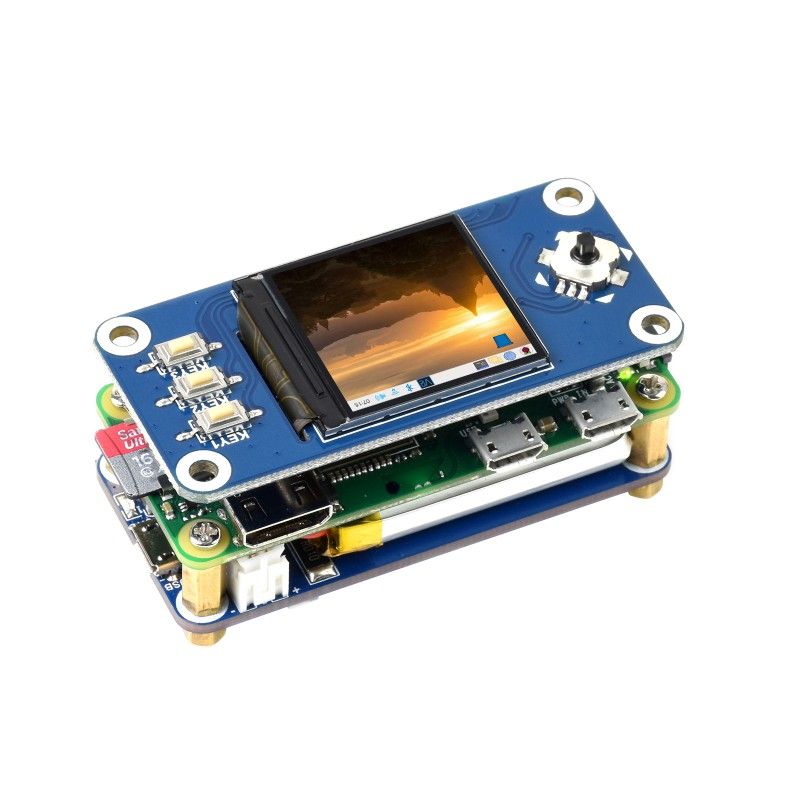

Raspberry Pi Zero UPS HAT (19739) плата розширення живлення для Raspberry Pi

Плата розширення Raspberry Pi Zero UPS HAT (19739) від Waveshare, модель 19739, це HAT‑модуль безперебійного живлення (UPS) для Raspberry Pi Zero/Zero W з моніторингом параметрів по I2C, виходом 5.0 V / 3.3 A (15.0 W), розроблений у форматі Made in Italy.

Призначення та сумісність

Плата забезпечує безперебійне живлення мікрокомп’ютера Raspberry Pi серії Zero (Zero, Zero W, Zero WH). При відключенні живлення по USB вона автоматично переводить систему на Li‑po акумулятор, тож Raspberry Pi не перериває роботу при зникненні живлення від адаптера або USB‑порту.

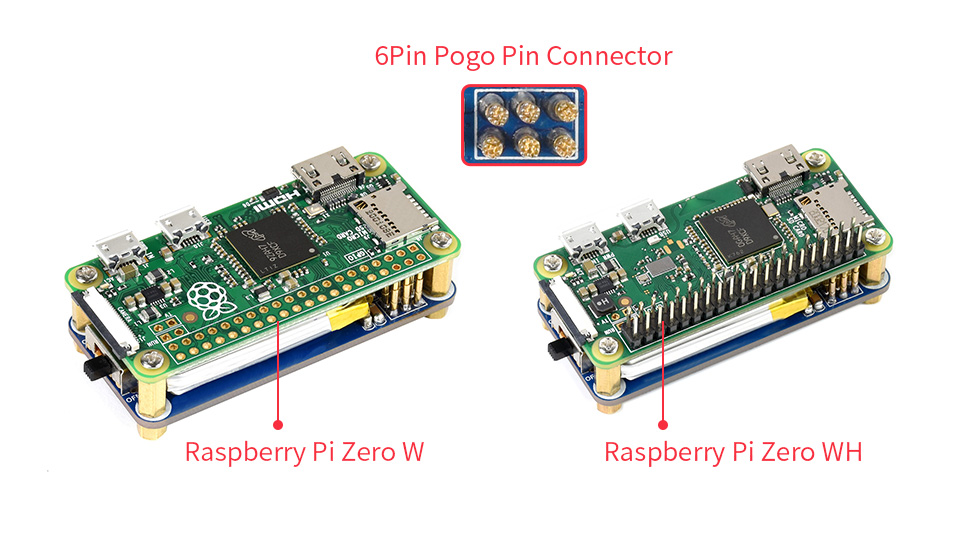

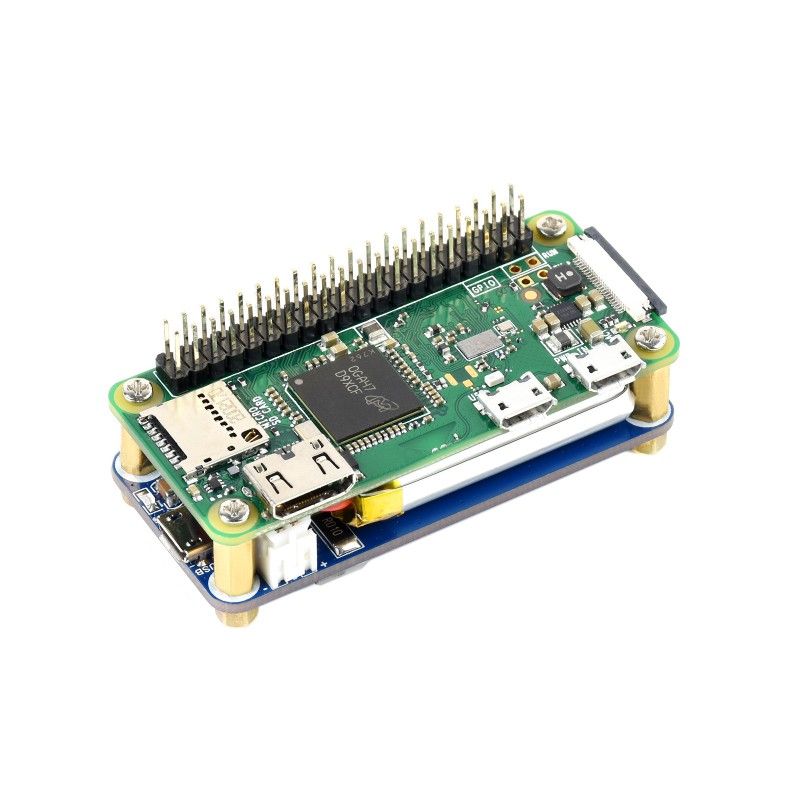

Підпружинений 6‑пін роз’єм Pogo підключається до відповідних майданчиків живлення на платі Raspberry Pi Zero, при цьому всі GPIO залишаються вільними для інших плат розширення та власних схем.

Основні характеристики

• Тип аксесуара: джерело безперебійного живлення (UPS HAT) для Raspberry Pi Zero.
• Сумісність: Raspberry Pi Zero / Zero W / Zero WH.
• Вихідна напруга: 5.0 V.
• Вихідний струм: до 3.3 A.
• Потужність: до 15.0 W.
• Роз’єм живлення: micro USB (вхід зарядного пристрою 5 V).
• Вбудований Li‑po зарядний чіп з динамічним керуванням кривою заряду.
• Мікросхема підвищення напруги для стабілізованого 5 V виходу.
• Моніторинг напруги (V), струму (A), потужності (W) та ємності батареї (%) в режимі реального часу через I2C.
• Захист Li‑po: від перезаряду/глибокого розряду, перевантаження по струму та короткого замикання.
• Світлодіодні індикатори живлення та стану зарядки.
• Поставляється з ресурсами для розробників та керівництвом.

Інтерфейси та підключення

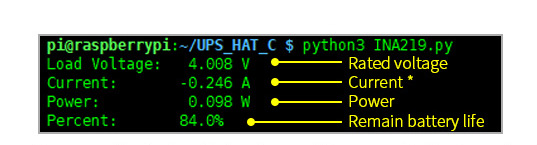

Обмін даними про стан батареї виконується по шині I2C, що дозволяє ПЗ на Raspberry Pi в реальному часі відслідковувати напругу, струм, потужність і залишок заряду, а також коректно завершувати роботу системи при низькому заряді. Негативне значення струму в показнику Current відповідає режиму розряду акумулятора.

Живлення Raspberry Pi Zero здійснюється через Pogo‑контакти, тому micro USB Raspberry Pi залишається вільним для інших задач.

Технічні характеристики

• Вихідна напруга плати: 5 V.
• Напруга зарядки: 5 V (через micro USB).
• Шина керування: I2C.

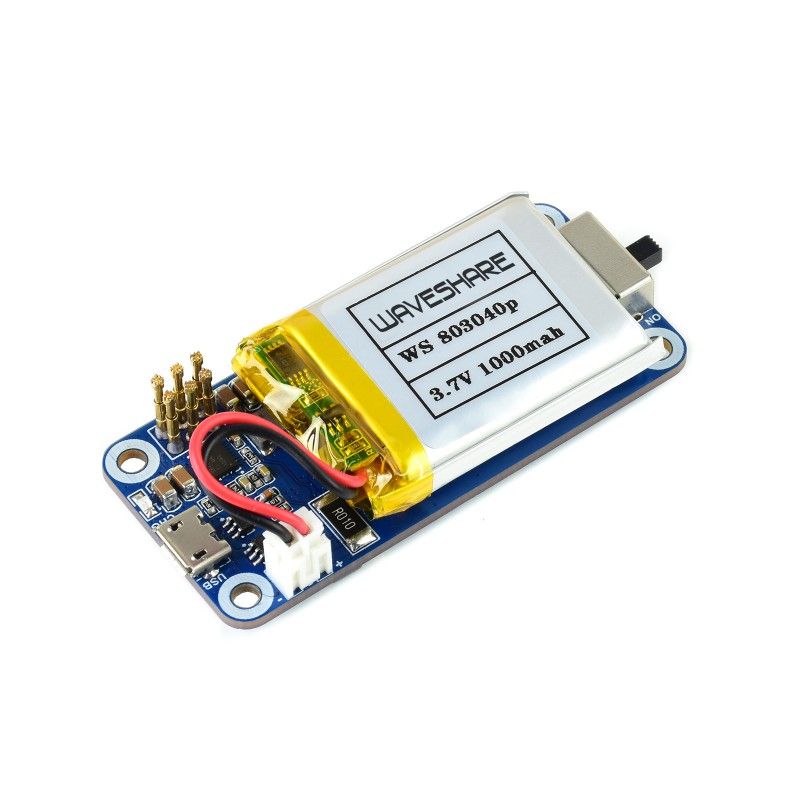

• Тип акумулятора: 803040 Li‑po, 1000 mAh, 3.7 V.
• Діаметр монтажних отворів: 3.0 мм.
• Габаритні розміри плати: 65 × 30 мм.
• Вага комплекту: 0.041 кг.

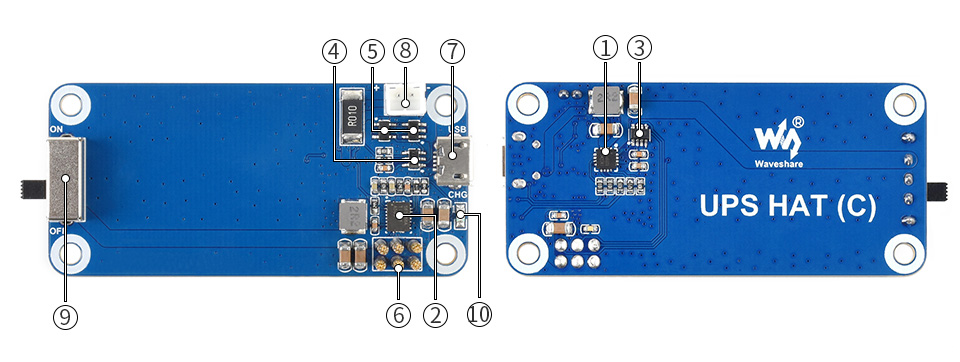

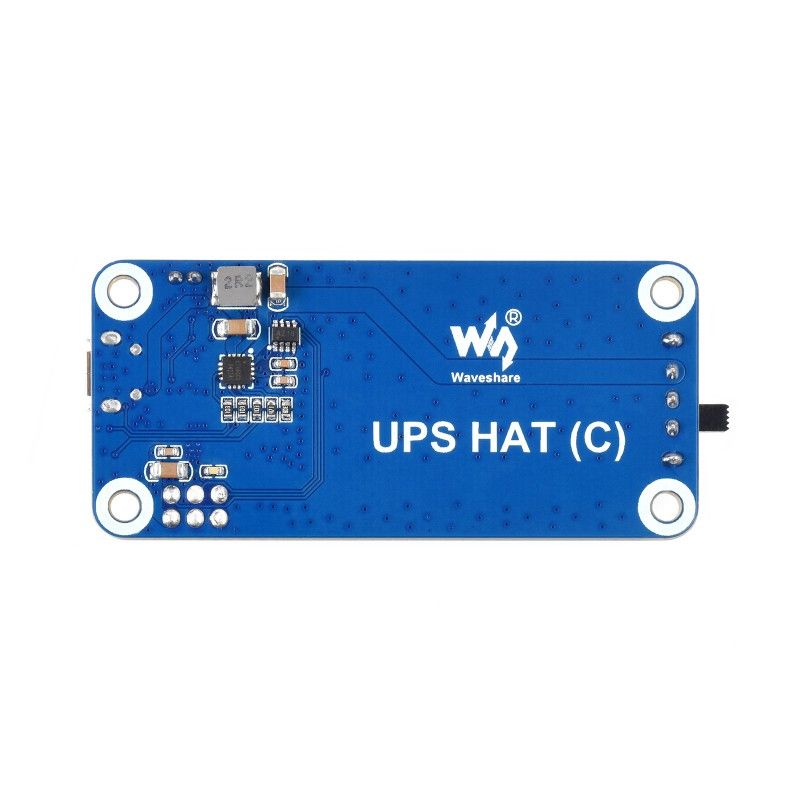

Елементи плати

1. ETA6003 – керування зарядкою Li‑po акумулятора.
2. TPS61088 – мікросхема підвищення напруги (step‑up конвертер).
3. INA219 – монітор напруги/струму.
4. S8261 – мікросхема захисту Li‑po батареї.
5. FS8205 – MOS‑захист акумулятора Li‑po.
6. Контакти Pogo – підключення до Raspberry Pi Zero.
7. Порт підзарядки USB – вхід зарядного пристрою 5 V.
8. Роз’єм акумулятора – підключення Li‑po батареї типорозміру 803040.
9. Індикатор живлення.
10. Індикатор зарядки.

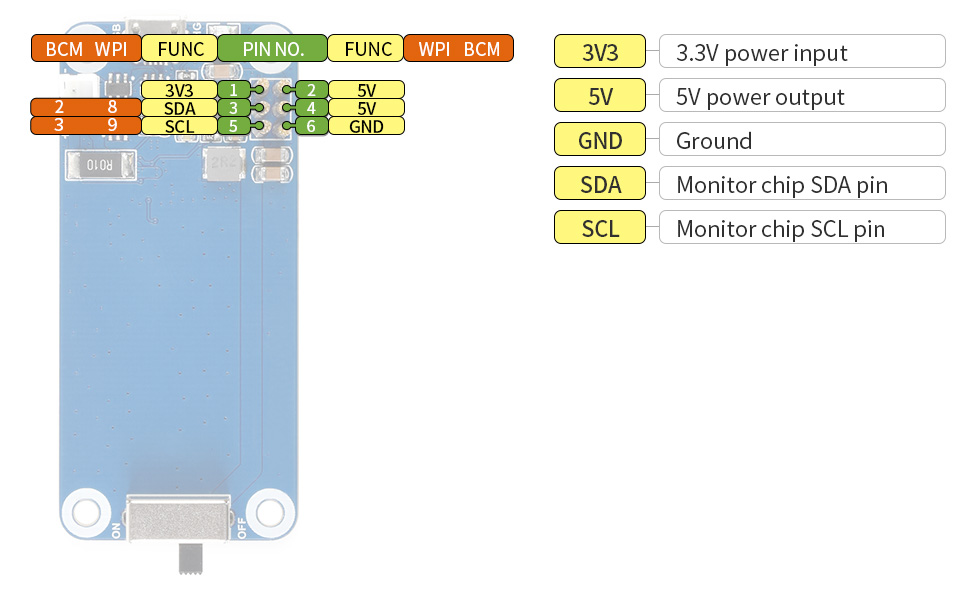

Розпіновка

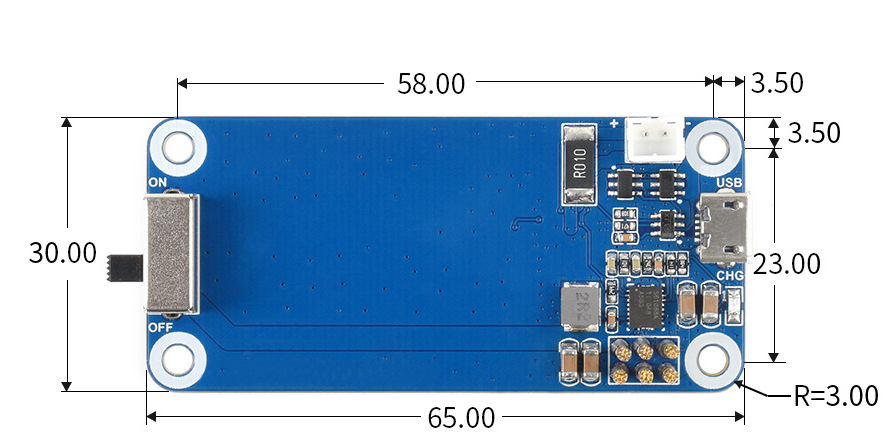

Габарити та вага

Розміри плати становлять 30 мм × 65 мм, що відповідає форм‑фактору Raspberry Pi Zero та полегшує монтаж у компактних корпусах.

Програмне забезпечення та ресурси

Документація, приклади та ресурси для розробників доступні на сторінці виробника:

www.waveshare.com/wiki/UPS_HAT_(C)

Комплект поставки

1. Плата UPS HAT (C) ×1.
2. Li‑po батарея 1000 mAh ×1.
3. Набір кріплення ×1.
