Плата розробника ESP32-S3 N8R8 Development Board (24363) для проєктів IoT

ESP32-S3 N8R8 Development Board (24363) — плата розробника з цифровими інтерфейсами для прототипування на базі ESP32‑S3. Містить набір інтерфейсів для з’єднання з периферією та перевірки роботи пристроїв. Виробник: Waveshare, модель 24363, країна виробництва: Китай, серія ESP32.

Процесор і пам’ять

Двоядерний процесор до 240 МГц дозволяє паралельно виконувати кілька задач і забезпечує високу продуктивність.

ESP32‑S3 орієнтований на застосування AIoT: 32‑бітний двоядерний Xtensa LX7 до 240 МГц, обчислювальні можливості для ШІ та функції безпеки.

Бездротовий зв’язок та інтерфейси

Модуль ESP32-S3-WROOM-1-N8R8 поєднує мікроконтролер ESP32‑S3 і бездротовий зв’язок Wi‑Fi 2,4 ГГц; у складі модуля є необхідні компоненти та антена.

Wi‑Fi та BLE 5: підтримка Wi‑Fi 2,4 ГГц (802.11 b/g/n), смуга 40 МГц; підсистема Bluetooth Low Energy — Bluetooth 5 (LE) і Bluetooth Mesh. Підходить для бездротових датчиків, шлюзів і прототипів IoT / AIoT.

Основні особливості та застосування

• Модуль ESP32-S3-WROOM-1-N8R8: Xtensa LX7, два ядра, до 240 МГц.
• Пам’ять: 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 8 МБ флеш‑пам’яті.
• Wi‑Fi 2,4 ГГц і Bluetooth LE з високою РЧ‑продуктивністю.
• Роз’єм USB Type‑C.
• Мікросхеми CH343 і CH334 — розробка через USB і UART одним інтерфейсом Type‑C.
• Розширені периферійні інтерфейси, сумісні за розпіновкою з ESP32-S3-DevKitC-1.
• Зубчастий край модуля можна припаяти безпосередньо до несучої плати.
• Режими з низьким енергоспоживанням; баланс між дальністю, швидкістю та споживанням енергії.
• ESP‑IDF, Arduino, MicroPython; SDK, ресурси та навчальні матеріали.

Сумісність з розводкою ESP32-S3-DevKitC-1 полегшує міграцію проєктів з ESP32 на ESP32‑S3. Живлення та обмін даними через USB Type‑C — зручно для прошивки, налагодження та тестів на ПК.

Габарити, документація та комплект поставки

Габаритні розміри: 63,3 × 25,4 мм — компактна плата для макетування та інтеграції у власні несучі плати.

Документація, схеми та приклади — у Wiki виробника: www.waveshare.com/wiki/ESP32-S3-DEV-KIT-N8R8.

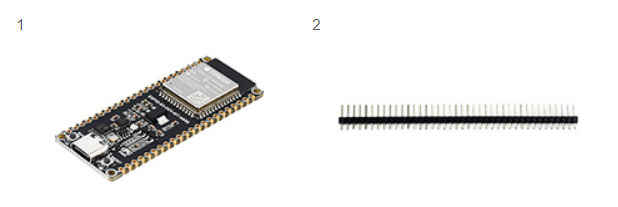

Комплект поставки:

1. ESP32-S3-DEV-KIT-N8R8 × 1
2. 40‑контактні штифти (чорні) × 2

Вага: 0,014 кг

Функціональна блок-схема

Розпіновка (сумісна з ESP32-S3-DevKitC-1)

Елементи плати
