NUCLEO-L152RE – відлагоджувальна плата для прототипування на STM32

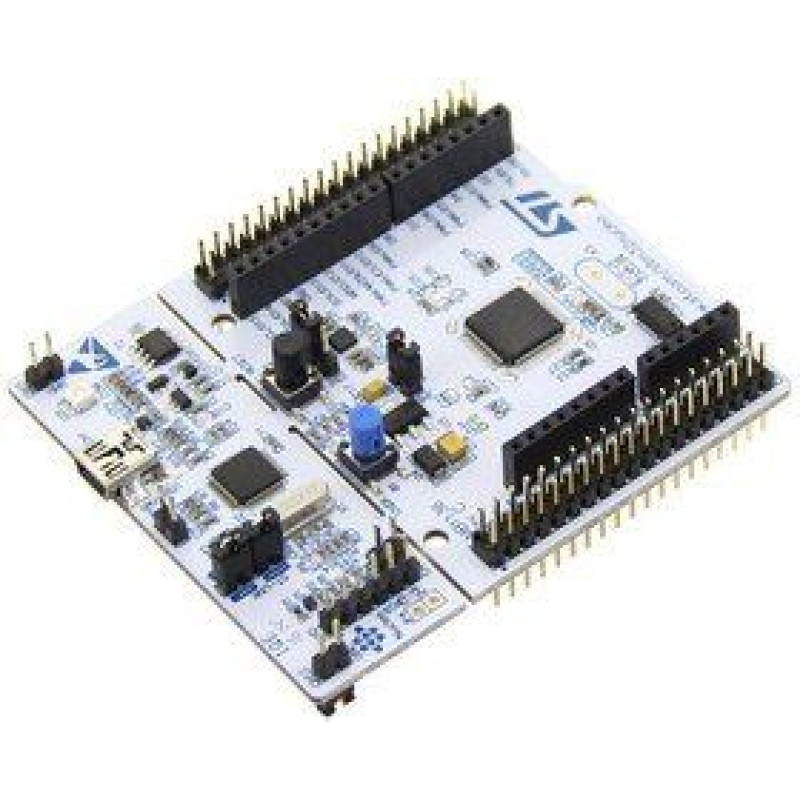

Відлагоджувальна плата NUCLEO-L152RE
Ultra‑Low‑Power · STM32L152RET6 · STM32 Nucleo‑64 · Cortex‑M3 32 МГц · Flash 512 КБ · SRAM 80 КБ

Плата серії STM32 Nucleo‑64 на базі STM32L152RET6 з акцентом на наднизьке споживання: Arm Cortex‑M3 до 32 МГц, Flash 512 КБ, SRAM 80 КБ, EEPROM 16 КБ (за даташитом STM32L152RE).

Відлагоджувальні плати Nucleo‑64 дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з різним балансом швидкодії й енергоспоживання.

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Опис NUCLEO-L152RE від STMicroelectronics

NUCLEO-L152RE— відлагоджувальна плата STMicroelectronics серії STM32 Nucleo Boards, формат Nucleo‑64. Країна виробництва: Китай.

Підходить для навчання, прототипів вбудованих систем, тестування енергоефективних застосунків і пристроїв на STM32L1.

Основні особливості та функціональність

• MCU: STM32L152RET6, 32‑біт, до 32 МГц, Arm Cortex‑M3.
• Розширення: Arduino Uno V3 і роз’єм ST morpho.
• ST‑LINK/V2: вбудований емулятор — без зовнішнього програматора.
• ПЗ: HAL STM32, приклади; пакет STM32CubeL1; ресурси mbed.
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.
• Живлення: USB або зовнішнє джерело 3,3 В, 5 В або 7–12 В.
• Світлодіоди: LD1 — USB; LD2 — користувацький; LD3 — живлення.
• Кнопки: користувацька та RESET.
• USB ST‑LINK: повторне перечислення пристрою (re‑enumeration); віртуальний COM‑порт, MSD, порт налагодження.

Завдяки Arduino Uno V3 плату зручно поєднувати з шилдами; ST morpho дає доступ до більшості висновків MCU для складніших макетів.

Живлення, інтерфейси та програмне забезпечення

Живлення від USB або зовнішнього джерела 3,3 В / 5 В / 7–12 В. ST‑LINK/V2 підтримує віртуальний COM‑порт, режим MSD і налагодження. HAL, приклади та STM32CubeL1 прискорюють старт; підтримуються поширені ланцюжки збірки на IAR, Keil MDK і GCC.

Такий набір зручний і для робочих проєктів, і для навчальних лабораторій.

Комплектація та додаткова інформація

• Відлагоджувальна плата NUCLEO-L152RE — 1 шт.

Вага: 80 г

NUCLEO-L152RE — зручний вибір для розробників, які працюють із енергоефективними STM32L1 і потребують Arduino Uno V3 та ST morpho.
