NUCLEO-G431KB: недорога плата розробки STM32 для промислових додатків

Відлагоджувальна плата NUCLEO-G431KB
STM32G431KBT6U · STM32 Nucleo‑32 · Cortex‑M4 170 МГц · Flash 128 КБ · MB1430

Плата NUCLEO-G431KB на базі STM32G431KBT6U (Arm Cortex‑M4 з FPU, до 170 МГц), Flash 128 КБ, носій плати MB1430.

NUCLEO-G431KB від STMicroelectronics — компактна плата серії STM32 Nucleo Boards для розробки, тестування й прототипування на STM32G4. Країна виробництва: Китай.

Призначення та можливі застосування

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Сумісність із Arduino Nano V3 за розведенням висновків полегшує підключення плат розширення.

Функціональні можливості та інтерфейси

Окремий зонд не потрібен — на платі інтегровано STLINK‑V3E (налагоджувач і програматор). Бібліотеки та приклади — у пакеті STM32CubeG4.

• MCU: STM32 у 32‑вивідному корпусі (UFQFPN32 за UM2397).
• Світлодіоди: індикація USB і живлення; користувацький світлодіод; індикація перевищення струму USB (за схемою плати).
• Кнопка: RESET.
• Роз’єми: розширення Arduino Nano V3; USB Micro‑B для STLINK‑V3E.
• Живлення: ST‑LINK (USB VBUS) або зовнішнє джерело.
• STLINK‑V3E: повторне перечислення USB (re‑enumeration); віртуальний COM‑порт, MSD, порт налагодження.
• IDE: IAR EWARM, Keil MDK, STM32CubeIDE, середовища на базі GCC.

Особливості апаратної платформи

• HSE: 24 МГц.
• Сумісність із екосистемою Arm Mbed Enabled.

Розташування елементів, габарити та комплект

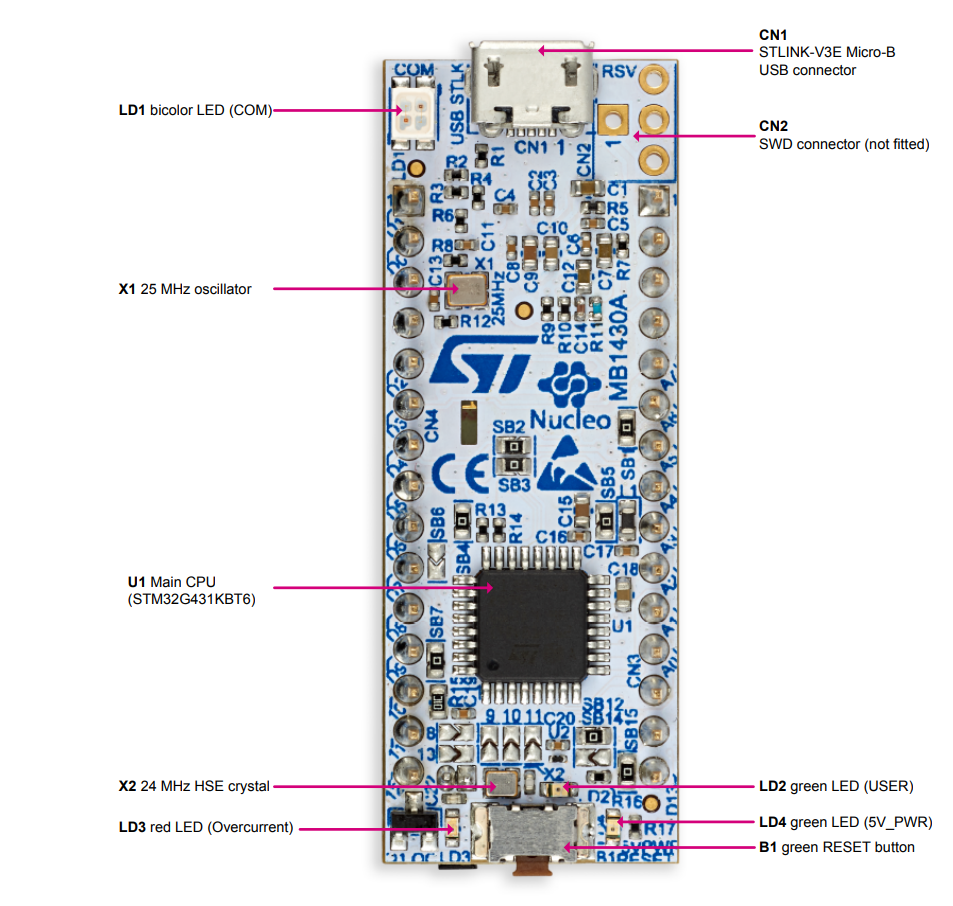

Розташування елементів

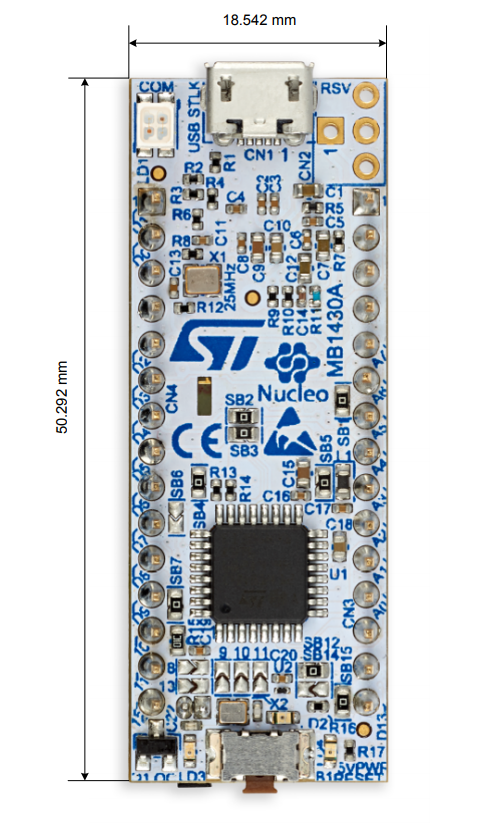

Габаритні розміри (плата MB1430)

• Відлагоджувальна плата NUCLEO-G431KB — 1 шт.
