Плата розробки ESP32-S3 4.3inch Touch LCD Development Board Type B для проєктів

ESP32-S3 4.3inch Touch LCD Development Board Type B — потужна платформа для розробки, що поєднує процесор ESP32‑S3 і 4,3‑дюймовий сенсорний LCD. Призначена для інтерактивних проєктів: IoT, панелі керування, автоматизація та інші застосування, де потрібен зручний дисплей і бездротовий зв’язок.

Опис та можливості плати

Waveshare ESP32-S3 4.3inch Touch LCD Development Board Type B — розробницька плата серії ESP32 з вбудованим 4,3″ ємнісним сенсорним дисплеєм 800 × 480 для HMI‑панелей, IoT‑контролерів, локальних терміналів і навчальних стендів. Поєднує модуль ESP32‑S3, промислові інтерфейси (CAN, RS485, I2C, цифрові входи/виходи з оптоізоляцією) та живлення 7–36 В DC або від літієвого акумулятора (акумулятор не входить до комплекту).

Виробник: Waveshare. Країна виробництва: Китай.

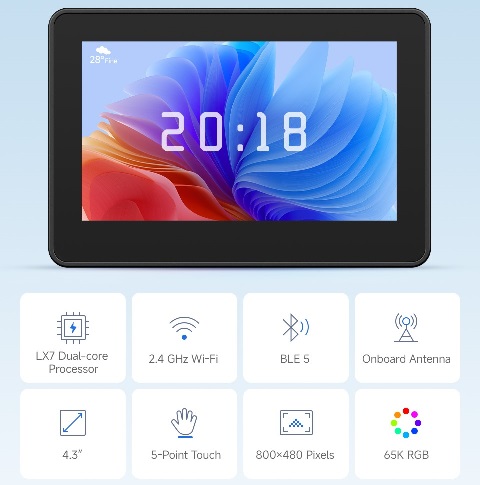

Основні технічні характеристики

• 32‑розрядний двоядерний процесор Xtensa LX7, частота до 240 МГц.
• 2,4 ГГц Wi‑Fi (802.11 b/g/n) і Bluetooth 5 (LE) з вбудованою антеною.
• Пам’ять: 512 КБ SRAM, 384 КБ ROM; флеш 16 МБ; PSRAM 8 МБ.
• Вбудований 4,3″ ємнісний сенсорний дисплей 800 × 480, 65K кольорів.
• Сенсорне керування по I2C, 5‑точковий дотик, підтримка переривань.
• Вбудований регулятор; живлення від джерела 7–36 В.
• RTC і місце під акумуляторну батарею — збереження часу при відключенні живлення.
• CAN, RS485, I2C; слот TF (microSD); роз’єм батареї GH1.25 2P; ізольовані цифрові входи/виходи.
• Пасивний і активний цифровий вхід з двонапрямленою оптоізоляцією.
• Цифровий вихід з оптоізоляцією; струм стоку до ~450 мА на канал.
• Світлодіодні індикатори живлення та заряджання акумулятора.
• Режим гнучкого годинника й налаштування джерела живлення для економії енергії.
• Доступний варіант у міцному пластиковому корпусі (окреме замовлення).

Габарити плати: 112,4 × 75,1 × 17,4 мм. Вага: 0,149 кг.

Інтерфейси, підключення та живлення

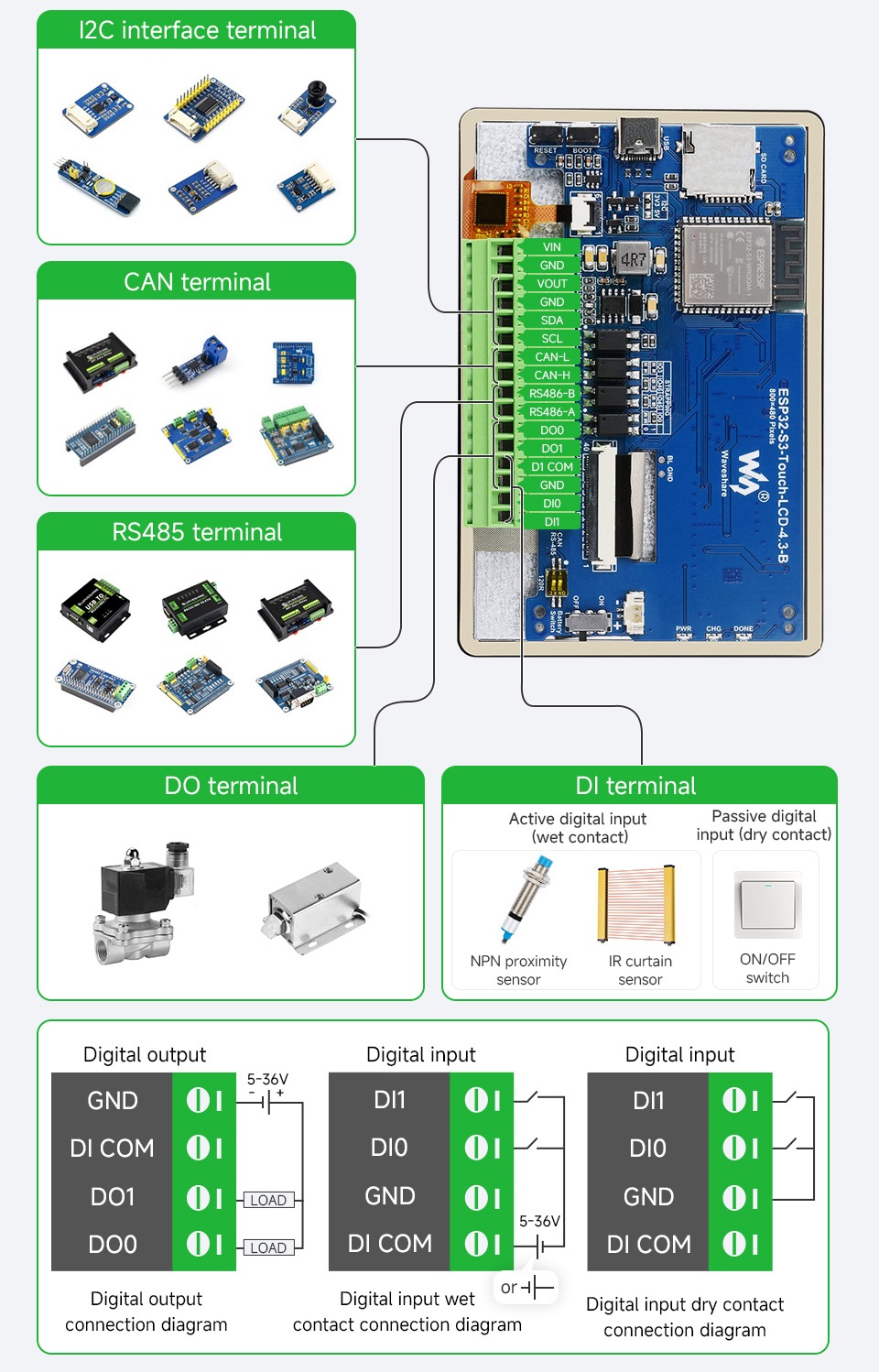

Підключення периферійних пристроїв

Підтримуються промислові й поширені інтерфейси для інтеграції в автоматизацію, панелі керування та IoT‑вузли:

• CAN — зв’язок з промисловими контролерами та мережами.
• RS485 — датчики, модулі та пристрої з послідовним інтерфейсом.
• I2C — зовнішні датчики, розширення та контролери.
• Слот TF — microSD для логів, конфігурацій і даних користувача.
• Цифрові входи/виходи з оптоізоляцією — гальванічна розв’язка (входи 5–36 В; виходи до ~450 мА на канал).

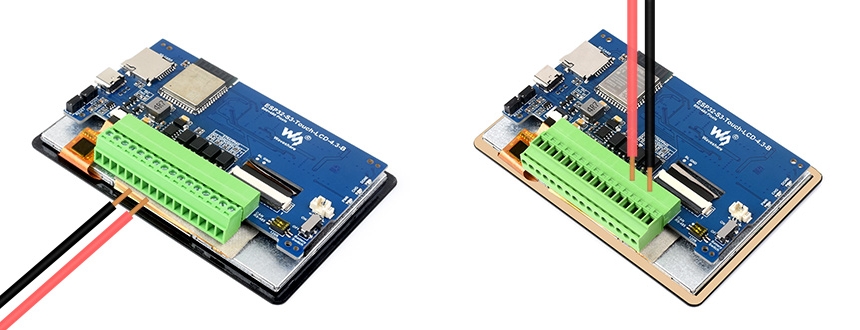

Провідники можна підключати двома способами: у комплекті гвинтові клеми для підключення знизу або ззаду залежно від монтажу на DIN‑рейку чи у корпусі.

Конструкція, огляд плати та монтаж

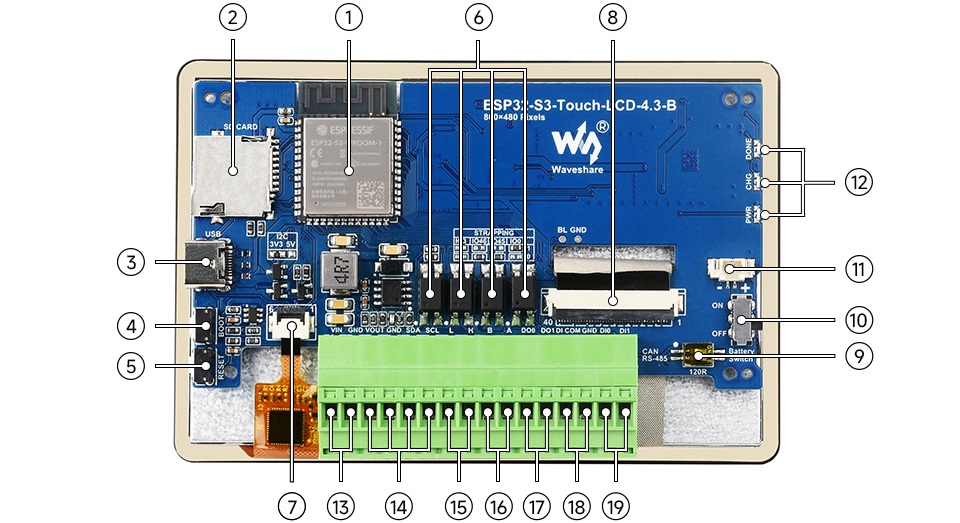

Огляд плати

1. ESP32-S3-WROOM-1-N16R8
2. Слот для карти TF
3. Порт USB Type‑C
4. Кнопка BOOT
5. Кнопка RESET
6. Ізоляція оптронів
7. Роз’єм сенсорної панелі
8. Роз’єм панелі дисплея 4,3″
9. Вибір кінцевих резисторів RS485 і CAN (за замовчуванням)

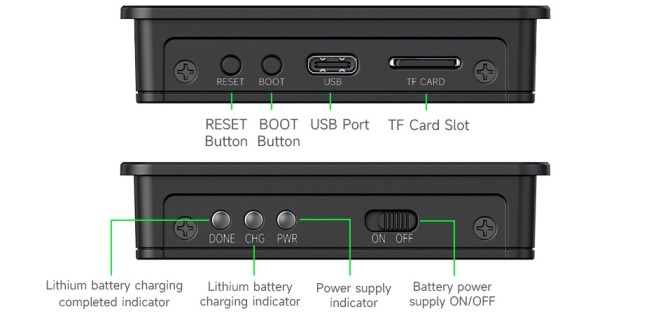

10. Живлення від акумулятора ON/OFF
11. Роз’єм 3,7 В для одного літієвого акумулятора GH1.25
12. Індикатори: DONE (завершення заряджання), CHG (зарядка), PWR (живлення). Примітка: при живленні від DC без акумулятора або з вимкненим перемикачем батареї CHG може блимати, DONE — світитися.
13. Термінал живлення 7–36 В DC
14. Термінал I2C
15. Термінал CAN
16. Термінал RS485
17. Цифровий вихід: 5–36 В, відкритий стік, до 450 мА на канал (макс.)
18. Загальна клема вхідного сигналу
19. Цифровий вхід: 5–36 В; пасивний або активний (NPN/PNP)

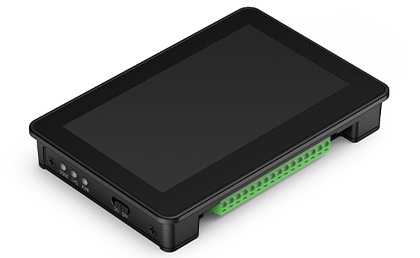

Плата в пластиковому кейсі

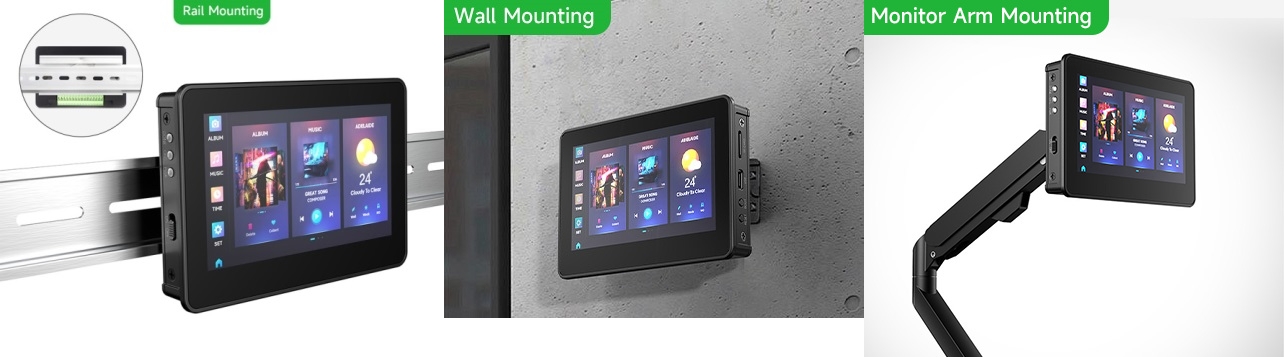

Можливе кріплення на DIN‑рейку або на виносний кронштейн — зручно для щитів, шаф керування та вбудованих систем.

Практичне застосування та документація

Завдяки поєднанню Wi‑Fi, Bluetooth LE, сенсорного екрана та промислових інтерфейсів плата підходить для:

• розробки панелей HMI та локальних терміналів налаштування обладнання;
• IoT‑шлюзів і вузлів збору даних по CAN/RS485/I2C;
• прототипування «розумного дому» та автоматизації невеликих об’єктів;
• навчальних робіт з ESP32 та промислових протоколів.

Wiki / документація: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-4.3B

Примітка: літієва батарея до комплекту не входить.

Комплект поставки (у кейсі)

1. ESP32-S3-Touch-LCD-4.3B-BOX × 1
