ESP32-C6 Development Board (25723) — плата розробки з Wi-Fi 6 та Bluetooth

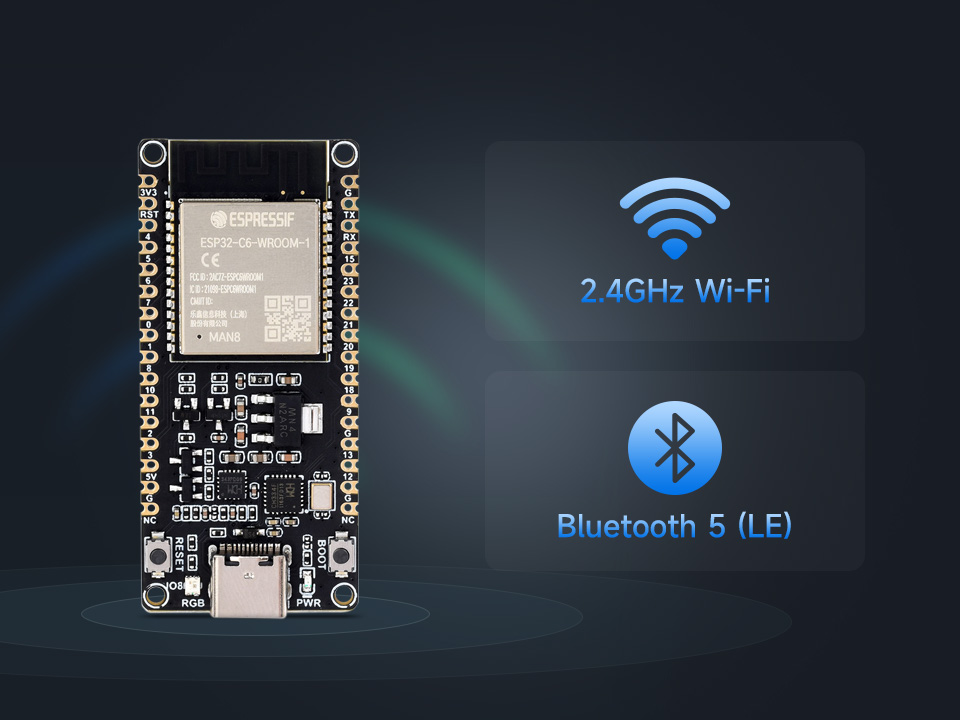

ESP32-C6-DEV-KIT-N8 — платформа для розробки на мікроконтролері RISC‑V початкового рівня ESP32‑C6 з підтримкою Wi‑Fi 6, Bluetooth 5 та IEEE 802.15.4 (Zigbee 3.0 і Thread). Дозволяє будувати проєкти з високошвидкісним і надійним бездротовим з’єднанням — зручно для IoT‑застосувань.

ESP32‑C6 дає доступ до сучасних інтерфейсів і сенсорів і підходить для ефективних IoT‑рішень.

Модуль ESP32-C6-WROOM-1-N8 має 32‑розрядний одноядерний процесор RISC‑V до 160 МГц і вбудовану флеш‑пам’ять 8 МБ. Інтегровані периферії: SPI, UART, I2C, I2S, LED PWM, SDIO тощо. Мікросхеми CH343 і CH334 (USB HUB) підтримують одночасну роботу USB і UART через порт USB‑C.

Модуль сумісний за розпіновкою з платою розробки ESP32-C6-DevKitC-1-N8. У комплекті з матеріалами для середовища ESP‑IDF: онлайн‑приклади та навчальні посібники.

Призначення та можливості плати розробки ESP32‑C6

Плата розробки ESP32-C6 Development Board (25723) від Waveshare (серія ESP32, країна виробництва: Китай) призначена для створення й тестування IoT‑пристроїв з Wi‑Fi 6, Bluetooth 5 та IEEE 802.15.4 (Zigbee 3.0, Thread). Підходить для навчання, прототипування «розумного дому», бездротових сенсорів, шлюзів і мережевих пристроїв.

Завдяки сумісності з розпіновкою ESP32-C6-DevKitC-1-N8 плата зручна для тих, хто вже працював зі стандартними kit‑платами Espressif і переходить на можливості ESP32‑C6.

Основні особливості ESP32-C6-DEV-KIT-N8

• Побудована на модулі ESP32-C6-WROOM-1-N8: RISC‑V одне ядро до 160 МГц, флеш‑пам’ять 8 МБ.
• Інтегрований бездротовий зв’язок: Wi‑Fi 6, Bluetooth 5 та IEEE 802.15.4 (Zigbee 3.0 і Thread) з високою РЧ‑продуктивністю.
• Зручний роз’єм USB Type‑C.
• CH343 і CH334 забезпечують розробку через USB і UART одним інтерфейсом Type‑C.
• Розширені периферійні інтерфейси, сумісні з ESP32-C6-DevKitC-1-N8 — надійна сумісність і можливість розширення.
• Зубчастий модуль можна припаяти безпосередньо до несучих плат.

Бездротова та периферійна функціональність

Wi‑Fi 6, BLE та 802.15.4

Підтримуються Wi‑Fi 6, Bluetooth 5 і IEEE 802.15.4 (Zigbee 3.0 і Thread), Bluetooth 5 (LE) та Bluetooth Mesh.

Інтерфейси SPI, UART, I2C, I2S, LED PWM, SDIO спрощують підключення датчиків, дисплеїв, зовнішньої пам’яті та іншої периферії. USB‑C з CH343/CH334 дозволяє паралельно вести налагодження по UART і використовувати USB‑функціонал.

Габарити, монтаж та документація

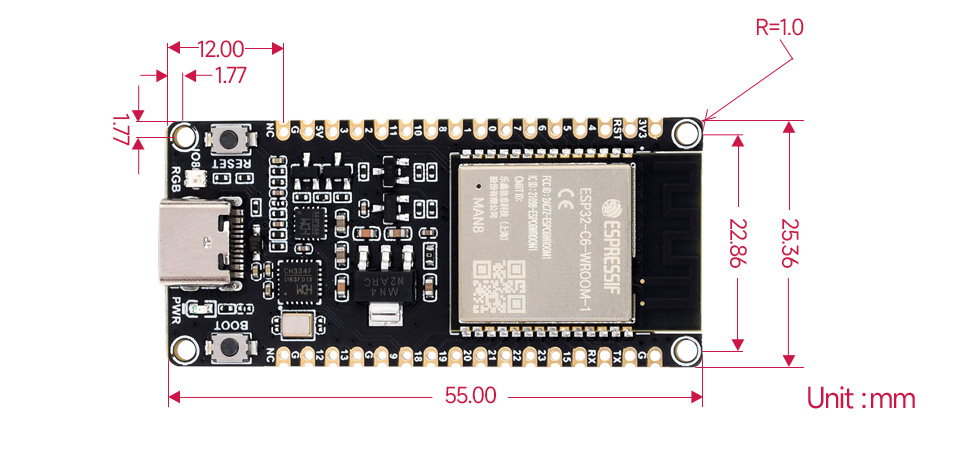

Габаритні розміри: 55 × 26 мм.

Компактні розміри зручні для макетних стендів і вбудованих пристроїв. Зубчастий модуль можна припаяти до несучої плати або використати комплектні 40‑контактні штифти для макетної плати.

Wiki: www.waveshare.com/wiki/ESP32-C6-DEV-KIT-N8 — схеми, приклади прошивок та інструкції з ESP‑IDF.

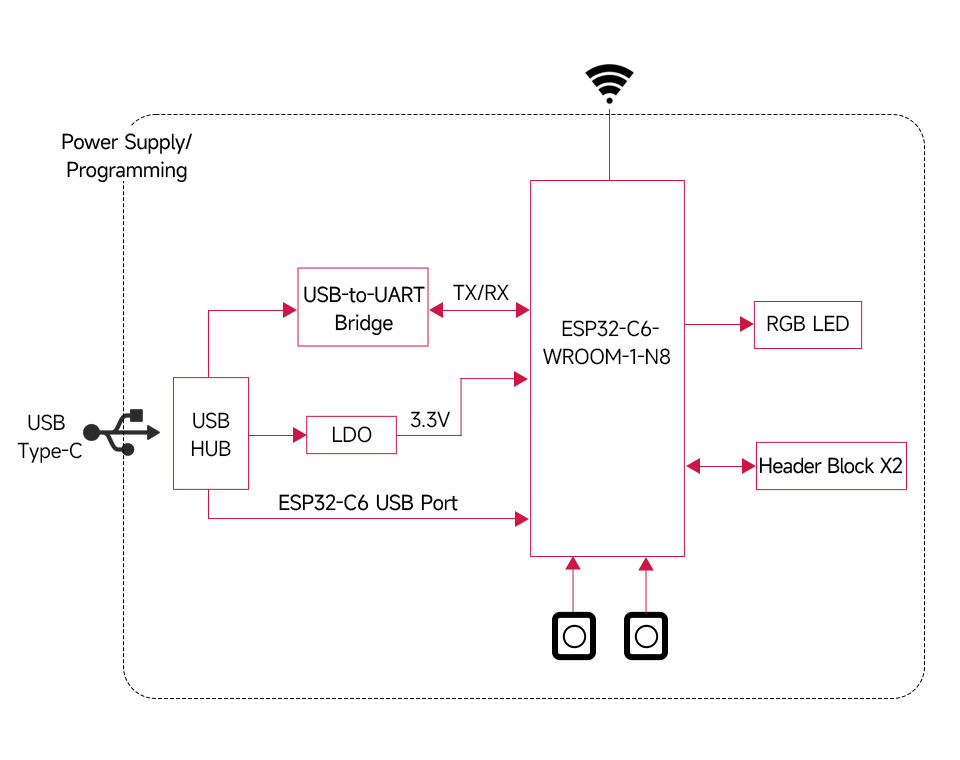

Функціональна блок-схема

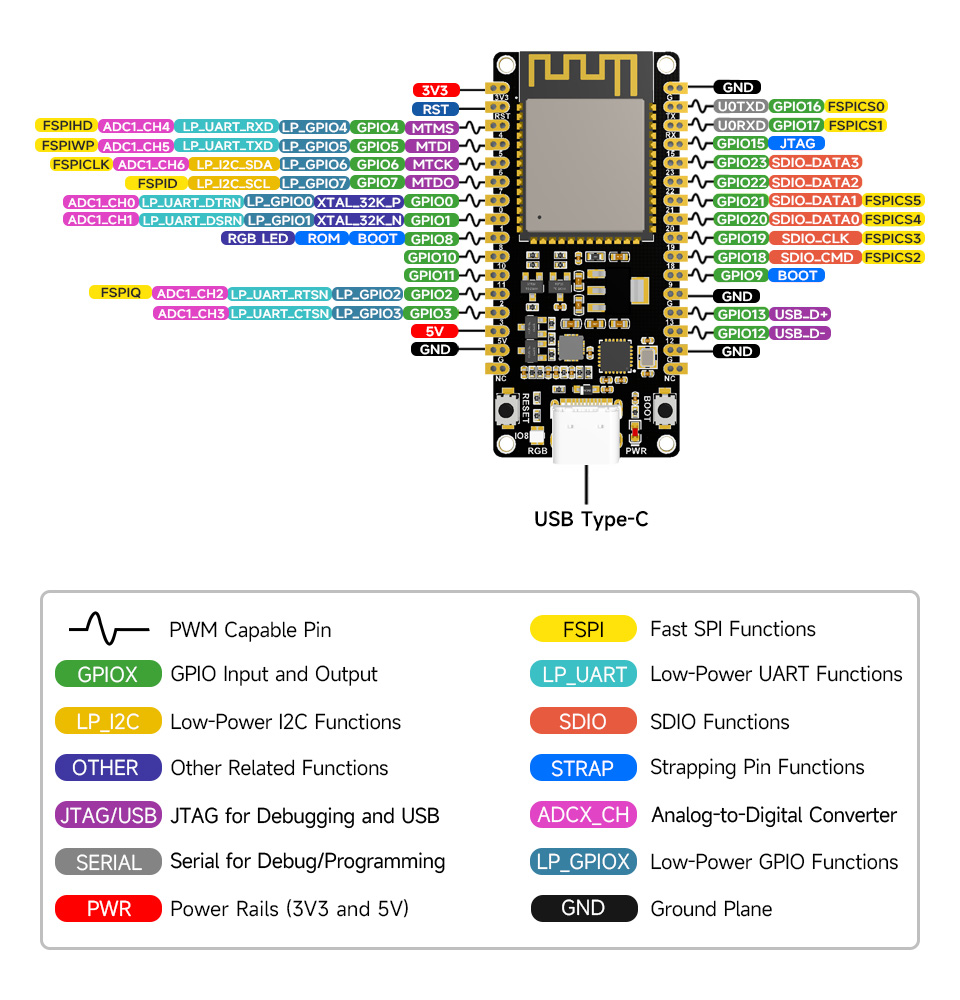

Розпіновка

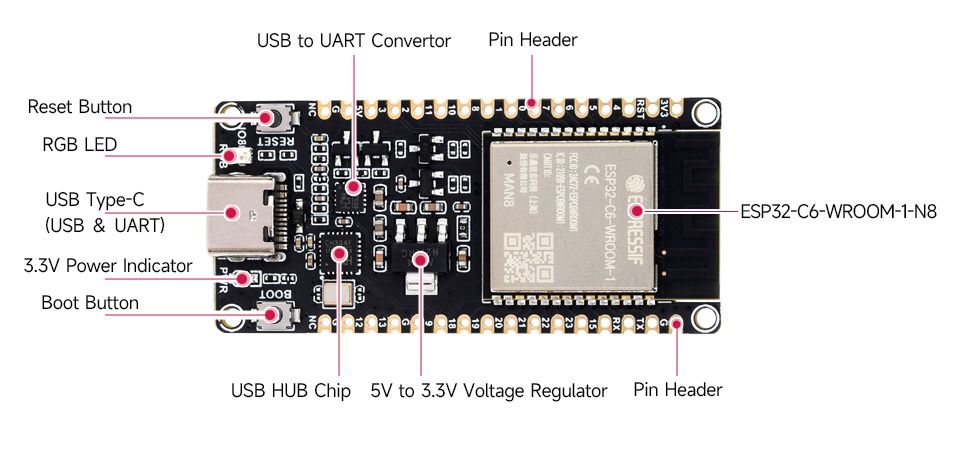

Елементи плати

Комплект поставки та вага

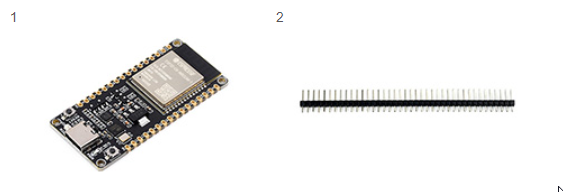

Комплект поставки:

1. ESP32-C6-DEV-KIT-N8 × 1
2. 40‑контактний штифт (чорний) × 2

Вага: 0,013 кг
