Набір розробника STM32 Nucleo B-L072Z-LRWAN1 з мікроконтролером STM32L072, 192KB Flash, підтримкою LoRaWAN і Sigfox v1

Відлагоджувальна плата B-L072Z-LRWAN1 STM32 LoRaWAN / Sigfox

Відлагоджувальна плата B-L072Z-LRWAN1 LoRa® / Sigfox™ Discovery від STMicroelectronics (серія STM32 Discovery Kits, країна виробництва: Made in China) призначена для вивчення мікроконтролера STM32L072CZ (ядро Arm® Cortex®‑M0+) та прототипування застосунків з LoRa®, Sigfox™ і модуляціями FSK / OOK.

На платі — відкритий модуль CMWX1ZZABZ-091 (Murata): живлення й керування з боку STM32L072CZ та трансивера SX1276. Модем LoRa® забезпечує зв’язок на великі відстані з доброю завадостійкістю при економному споживанні струму. Як модуль відкритого типу, він дає доступ до периферії MCU — ADC, 16‑бітні таймери, LP‑UART, I²C, SPI та USB 2.0 FS (із підтримкою BCD і LPM).

B‑L072Z‑LRWAN1 Discovery містить вбудований відлагоджувач ST‑LINK/V2‑1, світлодіоди й кнопки, антену, роз’єми Arduino™ Uno V3 та USB OTG (Micro‑B).

Стек LoRaWAN™ підтримує класи A, B і C і входить до прошивкового пакета I‑CUBE‑LRWAN; є приклади, включно зі стеком AT‑команд для налаштування повного вузла LoRaWAN™.

Стек Sigfox™ відповідає зонам RC1, RC2, RC3c і RC4; доступний у пакеті X‑CUBE‑SFOX, також із прикладами та AT‑модемом для повного вузла Sigfox™.

Роз’єми Arduino Uno V3 спрощують підключення шилдів і модулів розширення.

Основні технічні характеристики STM32 B-L072Z-LRWAN1

• CMWX1ZZABZ-091 — модуль LoRa® / Sigfox™ (Murata).
• STM32L072CZ з ультранизьким споживанням енергії, ядро Arm® Cortex®‑M0+: 192 КБ Flash, 20 КБ SRAM, EEPROM.
• Діапазон частот 860–930 МГц.
• USB 2.0 Full Speed.
• 4‑канальний 12‑бітний АЦП; 2 × ЦАП.
• 16‑бітні таймери; LP‑UART, I²C і SPI.
• Вбудований трансивер SX1276.
• Модуляції: LoRa®, FSK, GFSK, MSK, GMSK і OOK (+ сумісність із Sigfox™).
• Вибір вихідної потужності +14 дБм або +20 дБм.
• Максимальний лінк‑бюджет до 157 дБ.
• Швидкість передачі до 300 кбіт/с (програмовано).
• Висока чутливість прийому до −137 дБм.
• RF тракт: IIP3 = −12,5 дБм.
• Стійкість до блокування 89 дБ.
• Струм прийому 10 мА; режим збереження регістрів 200 нА.
• Інтегрований синтезатор з кроком 61 Гц.
• Вбудований бітовий синхронізатор для відновлення тактування.
• Синхронізація розпізнавання преамбули.
• Динамічний діапазон RSSI 127 дБ+.
• Сертифікація LoRaWAN™ Class A.
• RF‑роз’єми SMA та U.FL.
• Антена SMA, 50 Ом.

Світлодіоди (7 шт.):

• 4 світлодіоди загального призначення;
• індикація живлення 5 В;
• індикація зв’язку ST‑LINK;
• індикація аварійного живлення.

• 1 користувацька кнопка та 1 кнопка скидання.
• Вбудований ST‑LINK/V2‑1 з ремуванням USB: пристрій, віртуальний COM‑порт і порт налагодження.
• Роз’єми Arduino™ Uno V3.
• Живлення: шина USB, зовнішнє VIN / 3,3 В або акумулятори.
• Відсік під 3 × AAA для автономної роботи.
• Сумісність із IDE: зокрема IAR™, Keil®, GCC‑на основі, Arm® Mbed™.

Практичне застосування та сценарії використання

Плата STMicroelectronics B‑L072Z‑LRWAN1 підходить для розробки й налагодження IoT‑прототипів із LoRaWAN™ і Sigfox™, вузлів телеметрії, батарейних датчиків і віддалених каналів у діапазоні 860–930 МГц. Роз’єми Arduino Uno V3 полегшують підключення датчиків, живлення та шилдів; підтримка популярних IDE дає змогу швидко інтегрувати плату в проєкти на STM32.

Елементи плати та габарити

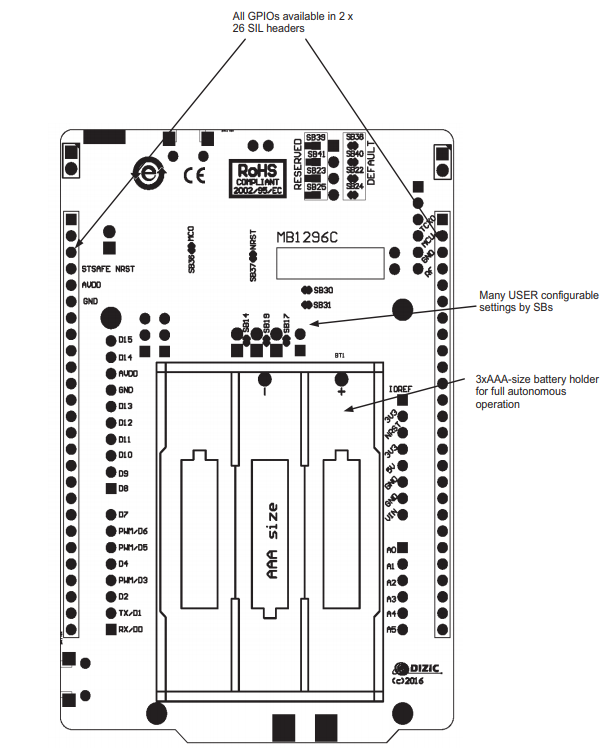

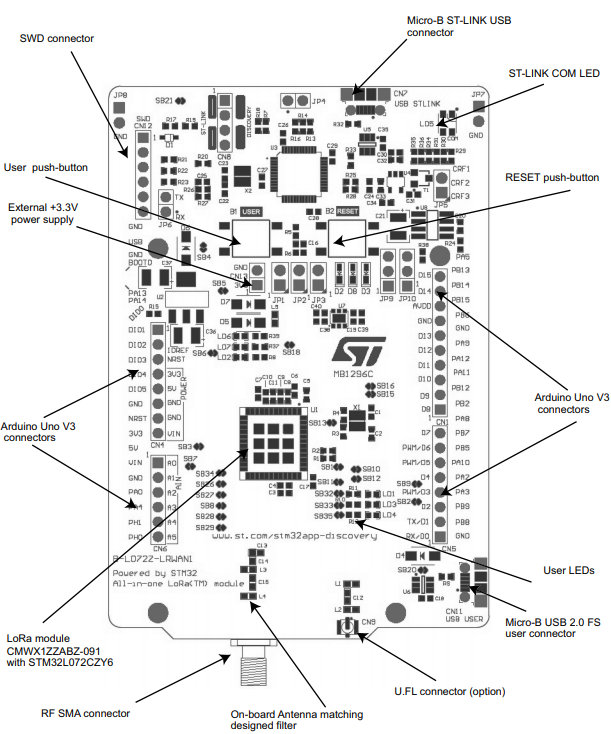

Елементи плати:

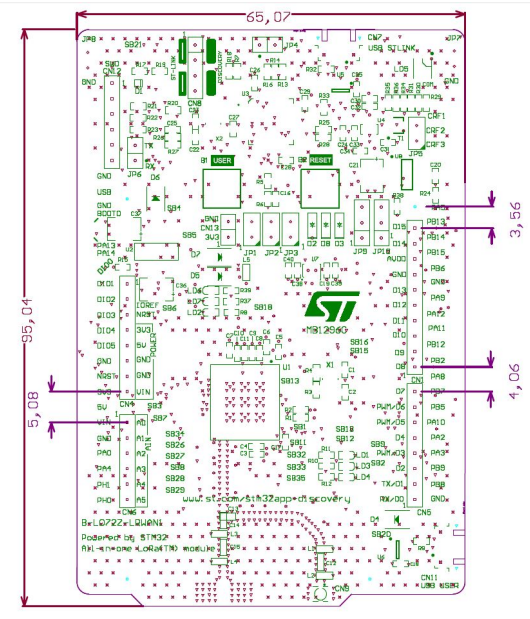

Габаритні розміри:
