Дисплей 7inch LCD 800x480 DSI Capacitive Touch Screen (20806) з вбудованою камерою

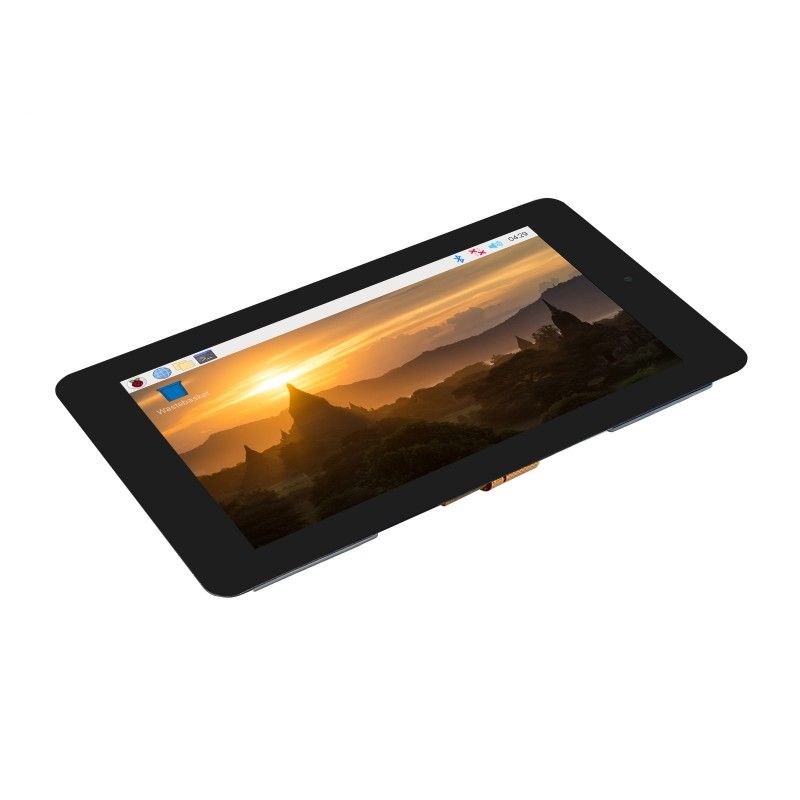

Дисплей 7inch LCD 800х480 DSI Capacitive Touch Screen (20806) - зі вбудованою камерою виробника Waveshare, модель 20806 — 7-дюймовий TFT/IPS LCD з ємнісним сенсорним екраном, інтерфейсом DSI та вбудованою фронтальною камерою 5 МП, сумісний з Raspberry Pi, виготовлений Made in China.

Призначення та сумісність

Цей 7-дюймовий ємнісний сенсорний дисплей розроблений для одноплатних комп’ютерів Raspberry Pi з підключенням по інтерфейсу DSI. Підходить для створення компактних інтерактивних панелей, навчальних стендів, тестових стендів та інших вбудованих рішень, де потрібен екран і камера в одному модулі.

• Сумісність: Raspberry Pi
• Підтримувані моделі: Pi 4B / 3B+ / 3A+ / 3B / 2B / B+ / A+, CM3 / CM3+ / CM4 (для CM3/3+/4 потрібна додаткова плата-адаптер)

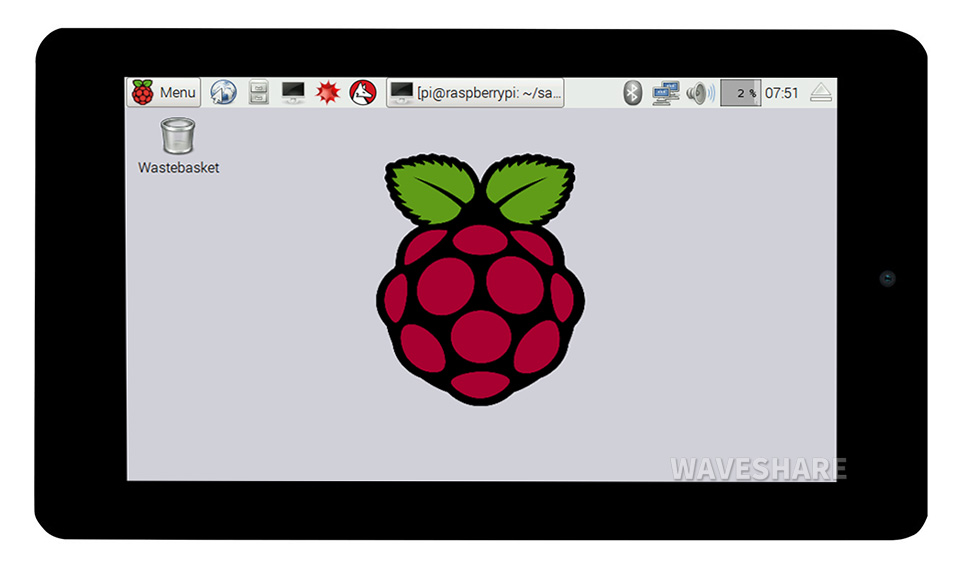

• Підтримка ОС Raspberry Pi: 5-точковий дотик, робота без додаткових драйверів
• Підтримка Ubuntu: однокрапковий сенсорний ввід, без встановлення драйверів

Основні характеристики дисплея та камери

• Тип дисплея: TFT/IPS LCD
• Діагональ: 7.0 дюймів
• Роздільна здатність екрана: 800 × 480

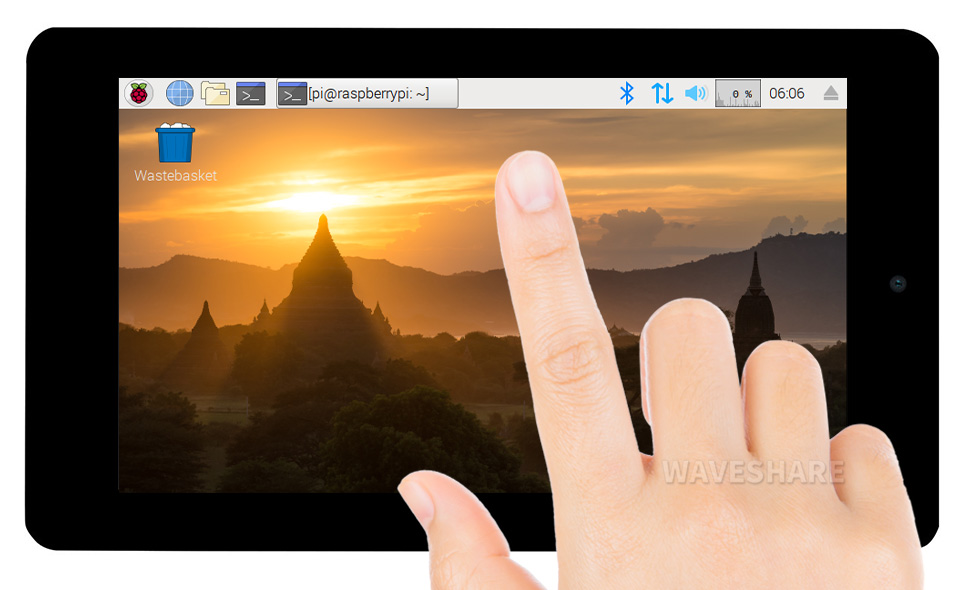

• Сенсорний екран: ємнісний, 5-точковий дотик
• Захисне скло: загартоване (tempered glass)
• Інтерфейс підключення: DSI

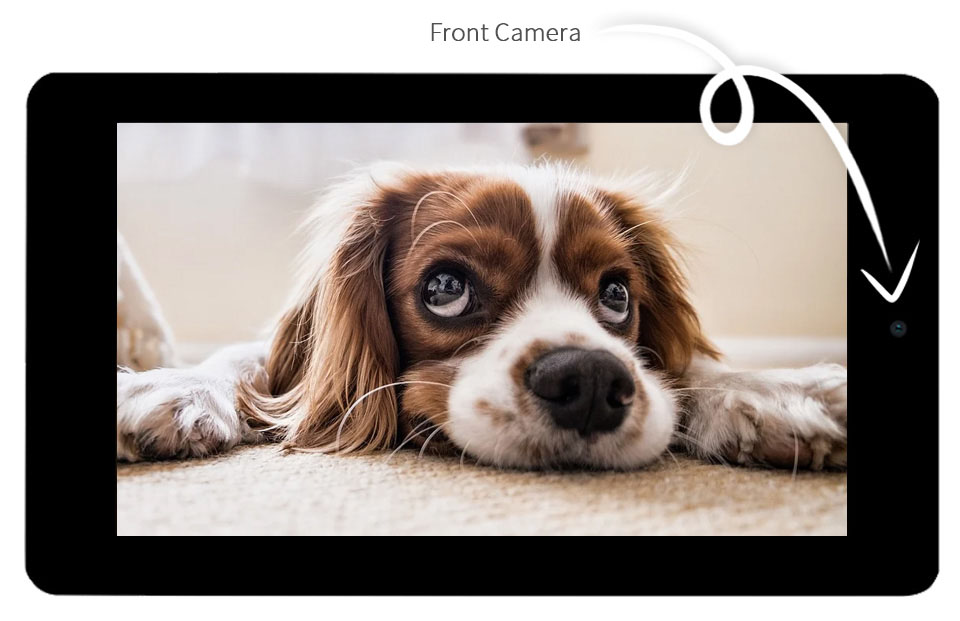

• Сенсор камери: OV5647
• Тип: CMOS, оптичний формат 1/4"
• Роздільна здатність: 5 MP (2592 × 1944 для нерухомих зображень)
• Апертура: F2.4
• Фокусна відстань: 3,89 мм
• Кут огляду (діагональний FOV): 72,9°
• Спотворення: < 1,5%
• Глибина різкості: 20 см ~ ∞
• Відеорежими: 1920×1080p @30, 1280×720p @60, 640×480p @60, 640×480p @90

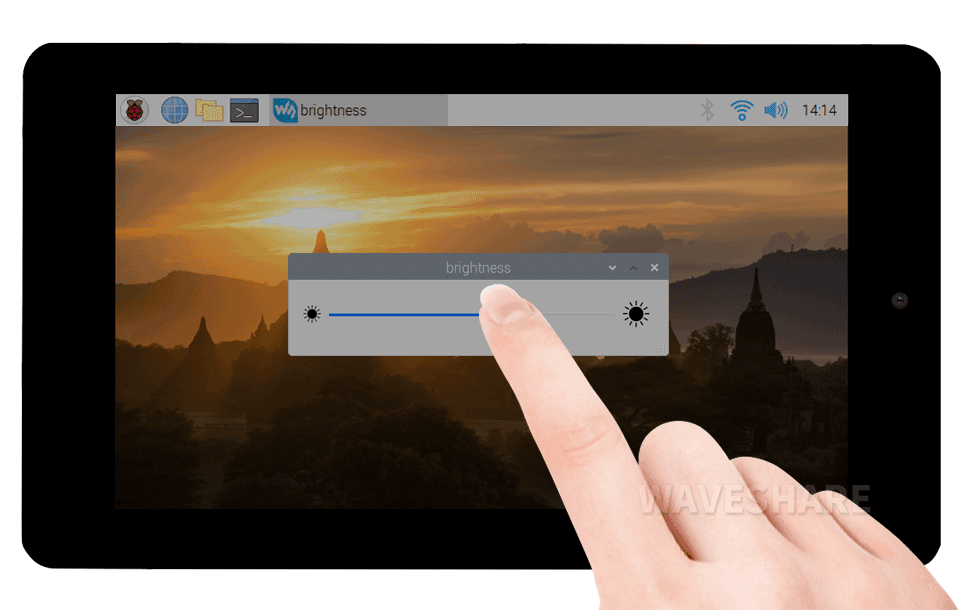

Яскравість дисплея можна регулювати програмно за допомогою ПЗ.

Інтерфейси та підключення

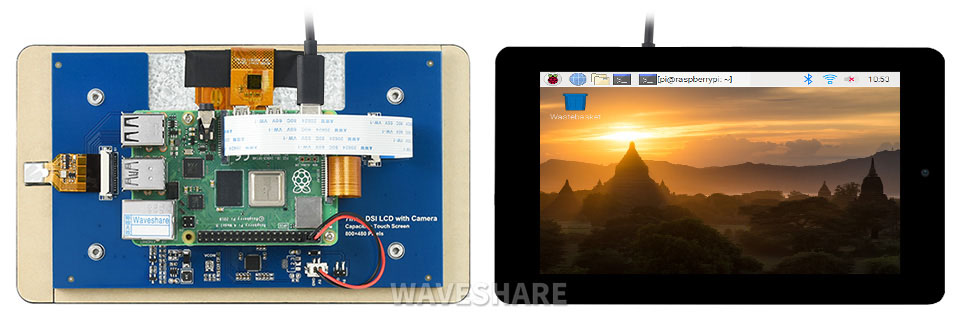

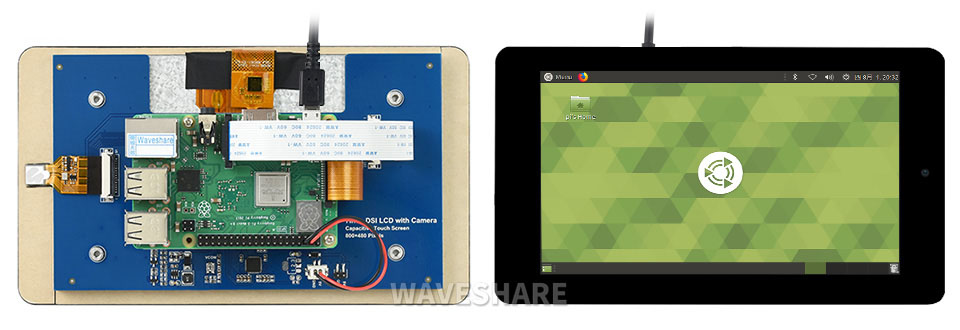

Підключення до Raspberry Pi здійснюється по DSI через FPC-кабелі, що входять до комплекту. Реалізовані типові варіанти під’єднання до Raspberry Pi 4 та Raspberry Pi 3B+.

Габарити та вага

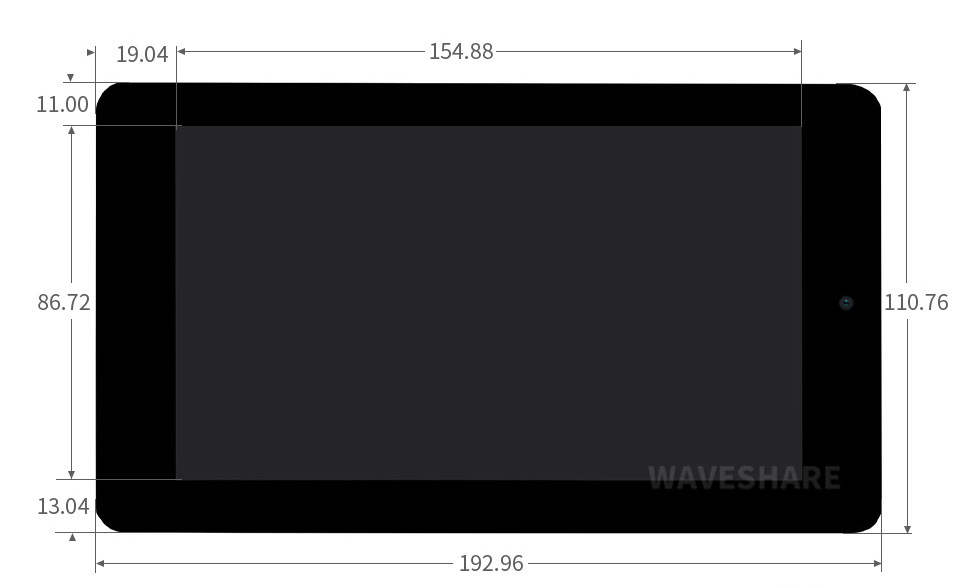

• Габаритні розміри: 193 мм × 111 мм
• Вага: 0,281 kg

Програмне забезпечення та ресурси

Детальна технічна інформація, інструкції з підключення та приклади налаштування доступні у Wiki виробника:

7inch_DSI_LCD_(with_cam)

Комплект поставки

1. 7-дюймовий РК-дисплей DSI з вбудованою камерою — 1 шт.
2. Кабель FPC 15PIN, крок 1,0 мм, довжина 50 мм (опозитний) — 2 шт.
3. Кабель FPC 15PIN, крок 1,0 мм, довжина 120 мм (опозитний) — 1 шт.
4. 2-контактний провід 10 см — 1 шт.
5. Пакет гвинтів — 1 шт.
