10.1" LCD дисплей 1024x600 з HDMI та ємнісним сенсорним екраном (11557)

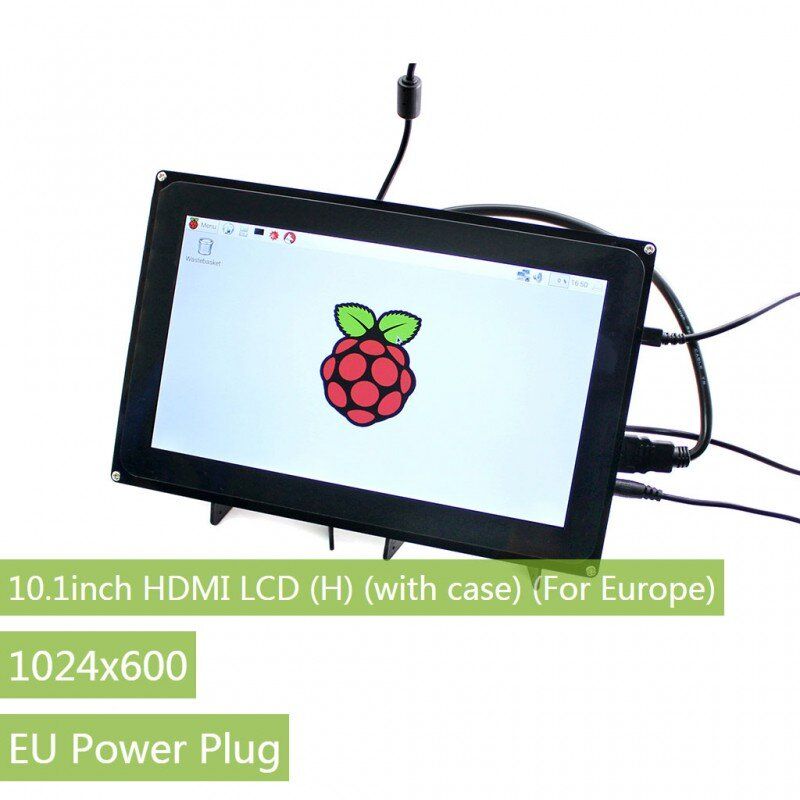

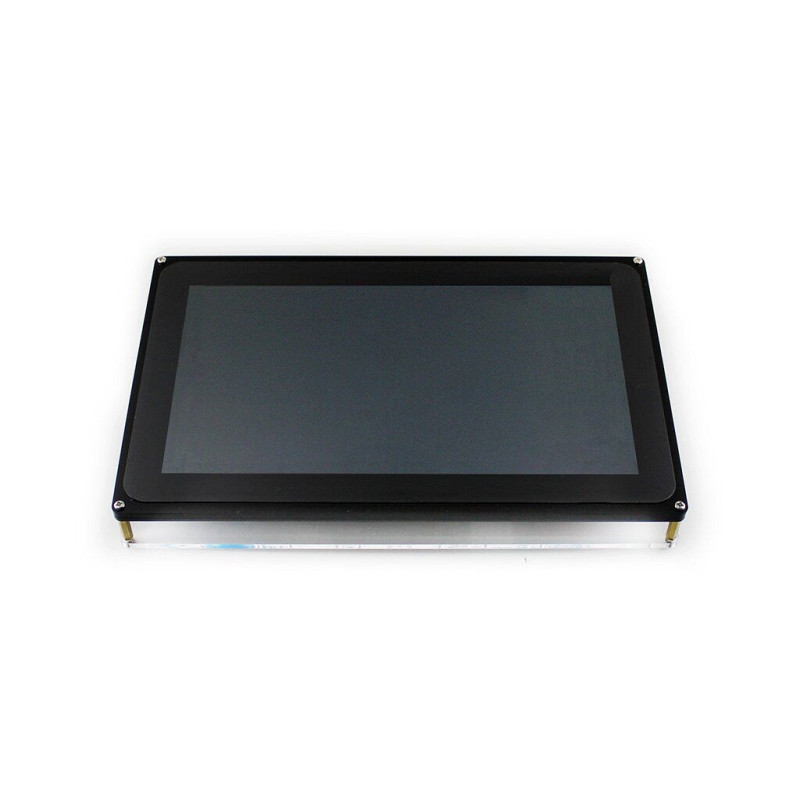

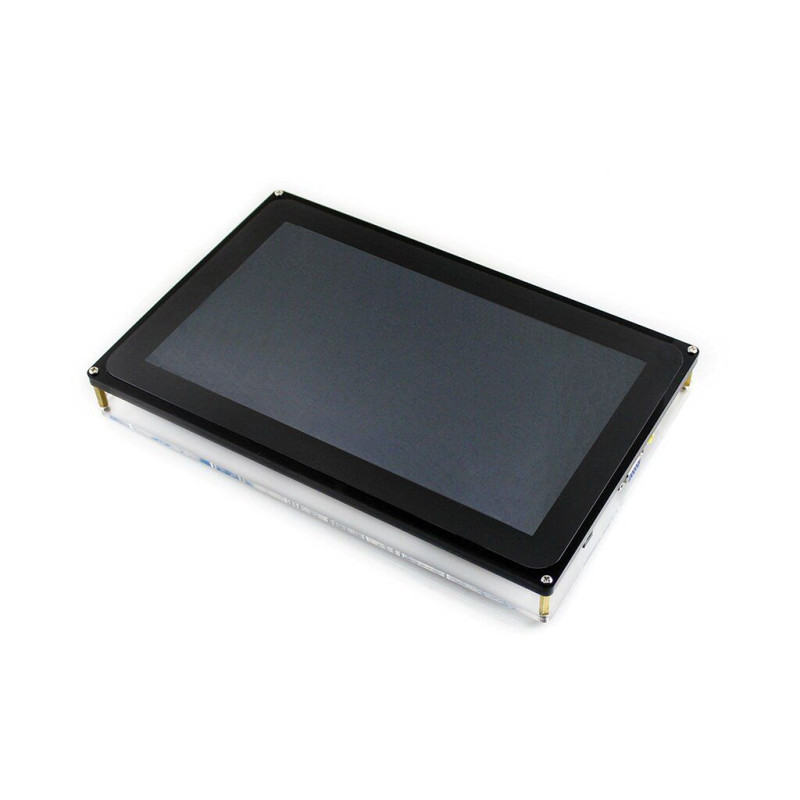

Дисплей 10.1inch LCD 1024x600 HDMI Capacitive Touch Screen (11557) від Waveshare, модель 11557 — це 10.1" TFT/IPS LCD‑панель із роздільною здатністю 1024×600, ємнісним сенсорним екраном та HDMI‑підключенням, виробництва Made in China.

Призначення та сумісність

Дисплей призначений для використання як зовнішній HDMI‑екран із сенсорним керуванням у вбудованих системах, DIY‑проєктах, лабораторних стендах та настільних ПК. Підтримуються популярні плати та міні‑ПК:

• Raspberry Pi (підтримка Raspbian / Ubuntu, керування одним дотиком без встановлення драйверів);
• Jetson Nano;
• BB Black (BeagleBone Black, передбачено зображення Angstrom);
• Arduino, Banana Pi, BeagleBone, Asus;
• настільні ПК з ОС Windows 10 / 8.1 / 8 / 7 (один дотик, без драйверів).

Дисплей може використовуватися для виводу зображення з деяких ігрових консолей (Microsoft XBOX, Sony PS4, Nintendo Switch) у рамках сумісних моделей лінійки Waveshare 10.1" HDMI LCD (див. таблицю сумісності нижче). У випадку з консолями сенсорна панель не задіюється.

Основні характеристики

• Тип панелі: TFT/IPS LCD, діагональ 10.1 дюймів;
• Роздільна здатність: 1024 × 600;
• Сенсорний екран: ємнісний, підтримка керування одним дотиком;
• Відеоінтерфейси: HDMI, VGA, AV (CVBS);
• Інтерфейс сенсора: USB;
• OSD‑меню з багатомовним інтерфейсом для налаштування живлення, яскравості, контрастності тощо;
• Підтримка 100‑рівневого регулювання підсвічування;
• Можливість оновлення прошивки для додавання нових функцій;
• Вага виробу: 1,179 кг.

Інтерфейси та підключення

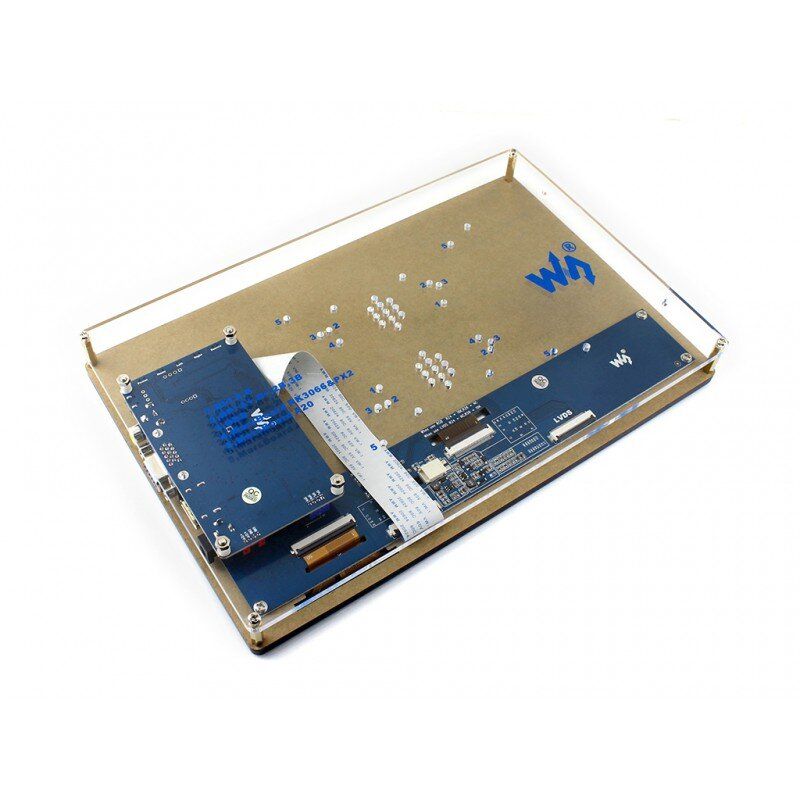

Основне підключення до відеоджерела виконується через HDMI. Ємнісний сенсор працює через USB‑з’єднання. Додатково на HDMI LCD платі керування доступні відеовходи VGA та AV (CVBS), що спрощує інтеграцію дисплея у різні системи.

Для окремих міні‑ПК потрібні додаткові кабелі (придбаваються окремо):

• Raspberry Pi Zero: HDMI‑кабель, USB‑адаптер типу A‑розетка до Micro‑B‑штекер;
• BB Black: HDMI‑кабель.

Чохол та кріплення

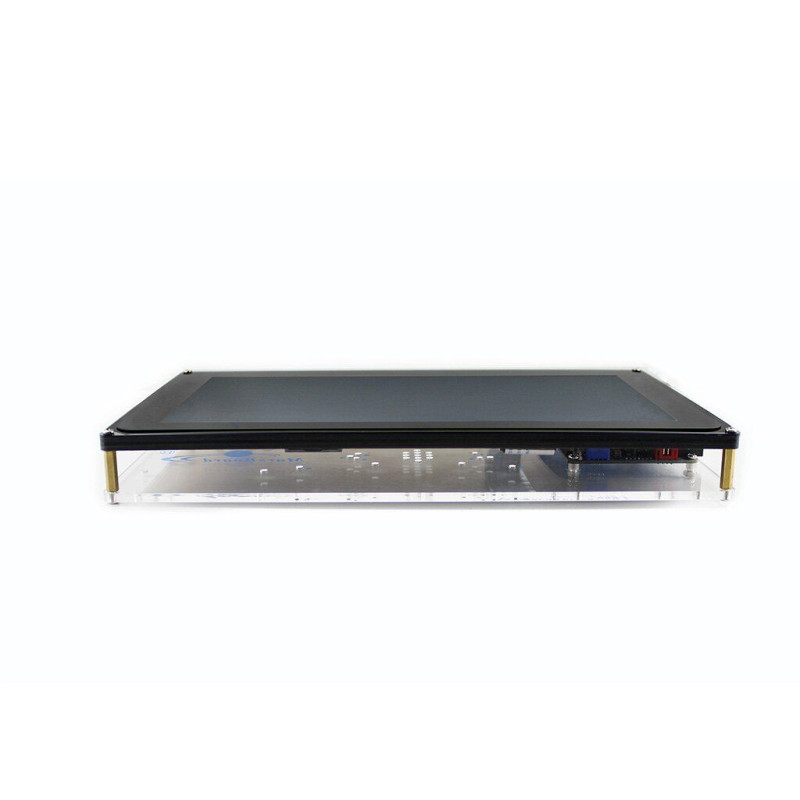

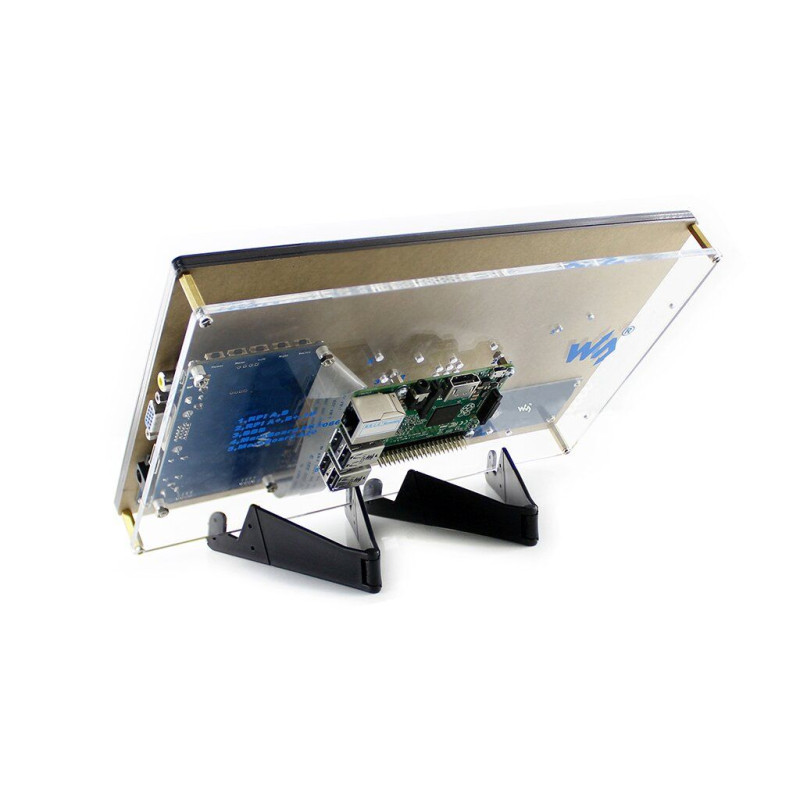

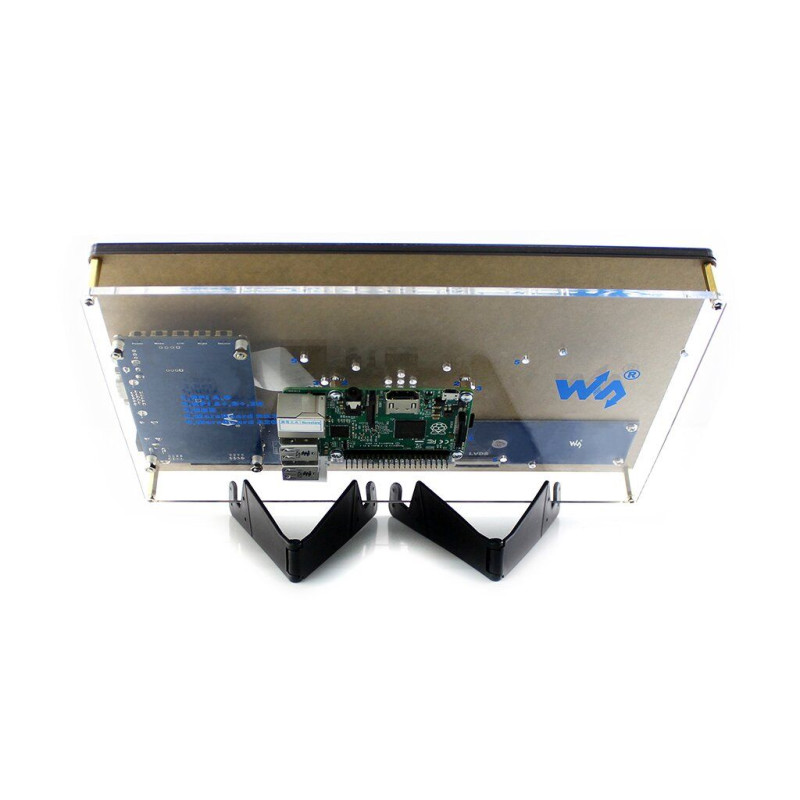

У комплекті постачається прозорий акриловий чохол із нижнім тримачем (кут нахилу 45°) та монтажними отворами для Raspberry Pi 3B+ / 3B / 2B / B+ / A+ / B і BB Black. Це дозволяє жорстко закріпити дисплей і плату в експериментальних стендах та стаціонарних DIY‑проєктах.

Використання з ігровими консолями

Наведена нижче таблиця демонструє сумісність різних HDMI LCD Waveshare з ігровими консолями щодо виводу зображення та звуку. Для таких сценаріїв сенсорна панель не використовується через обмеження ОС консолей.

• Сенсорна функція для ігрових консолей не підтримується.
• Підтримка звуку означає можливість виводу аудіосигналу через вбудований динамік дисплея, зовнішній аудіоінтерфейс або роз’єм для навушників (залежно від моделі дисплея).

Габарити та вага

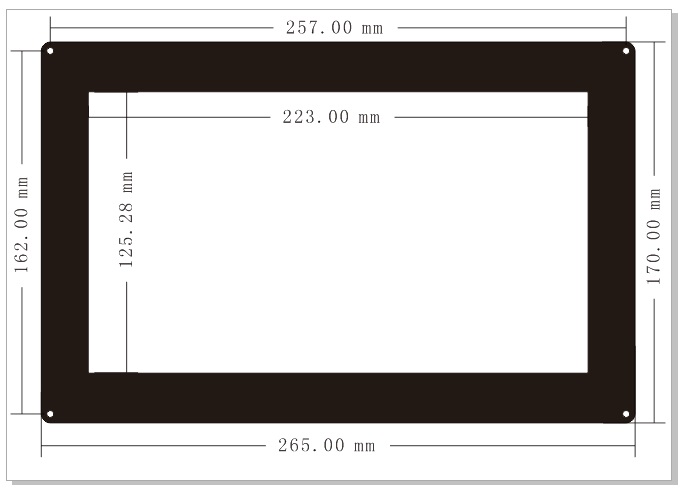

Нижче наведене зображення з габаритними розмірами 10.1inch HDMI LCD (H) з тримачем.

Програмне забезпечення та ресурси

Для розробників доступні демонстраційні приклади, схеми, таблиці даних та додаткова технічна інформація на офіційній Wiki‑сторінці Waveshare:

www.waveshare.com/wiki/10.1inch_HDMI_LCD_(H)_(with_case)

Комплект поставки

1. 10.1inch HDMI LCD (H) — 1 шт.
2. HDMI LCD плата управління — 1 шт.
3. HDMI кабель — 1 шт.
4. HDMI to Micro HDMI адаптер — 1 шт.
5. USB type A plug to micro B кабель — 1 шт.
6. 40-pin FFC шлейф — 1 шт.
7. Чохол — 1 шт.
8. Набір кріплення — 1 шт.
9. Ніжки‑підставка — 2 шт.
10. Адаптер живлення (євростандарт) — 1 шт.
11. Інструкція — 1 шт.
