Arduino Mega 2560 Rev3 (A000067) плата розробки на ATmega2560 з 256KB флеш, 8KB SRAM, 54 цифровими I/O та USB підтримкою

Arduino Mega 2560 Rev3 / A000067 — це мікроконтролер, призначений для більш складних і просунутих проектів. Ця плата ідеально підходить для використання в робототехніці або для 3D друку.

Arduino Mega 2560 спроектована на мікроконтролері ATmega2560 з частотою 16МГц. Має 54 цифрових входів / виходів, 15 з яких можуть працювати в режимі ШІМ (PWM), 16 аналогових входів, 4 апаратних послідовних порту UART для зв'язку з комп'ютером та іншими пристроями, роз'єм USB, роз'єм для зовнішнього живлення, ICSP header і кнопку Reset. У плату вбудований мікроконтролер послідовного порту USB ATmega16U2 на частоті 16 MHz. Для початку роботи з Mega досить просто подати живлення від AC / DC-адаптера або батареї, або підключити його до комп'ютера за допомогою USB-кабелю. Mega 2560 сумісна практично з усіма платами розширення призначених для Uno і Duemilanove.

Mega 2560 це вдосконалена версія Arduino Mega.

Опис та призначення плати Arduino Mega 2560 Rev3

Arduino Mega 2560 Rev3 / A000067 — оригінальна плата Arduino серії Core Products, типу Boards & Modules, виробництва Made in Italy. Завдяки великій кількості входів/виходів та розширеній пам’яті, плата підходить для складних проектів автоматики, робототехніки, 3D-принтерів, систем збору даних і навчальних стендів.

Плата особливо зручна там, де потрібна велика кількість датчиків, виконавчих механізмів, модулів зв’язку або дисплеїв, а ресурсу Arduino Uno вже недостатньо. Сумісність з більшістю шилдів для Uno та Duemilanove спрощує повторне використання існуючих модулів у більших проектах.

Ключові можливості та інтерфейси

• Побудований на високопродуктивному 8-розрядному мікроконтролері AVR® ATmega2560.
• Має можливість підключення до декількох пристроїв через 4 апаратних послідовних порту (UART).
• Mega 2560 має 54 цифрових виведення, 16 з яких можуть використовуватися як аналогові, а 15 підтримують ШІМ.
• EEPROM: ATmega2560 має 4 КБ (4096 байт) EEPROM — пам'ять, яка не стирається при виключенні живлення.

USB-інтерфейс на базі ATmega16U2 забезпечує просте підключення до ПК для прошивки та обміну даними. Наявність окремого роз’єму для зовнішнього живлення дозволяє стабільно живити складні стенди з великою кількістю підключених модулів.

Технічні характеристики

Схема виводів та габарити

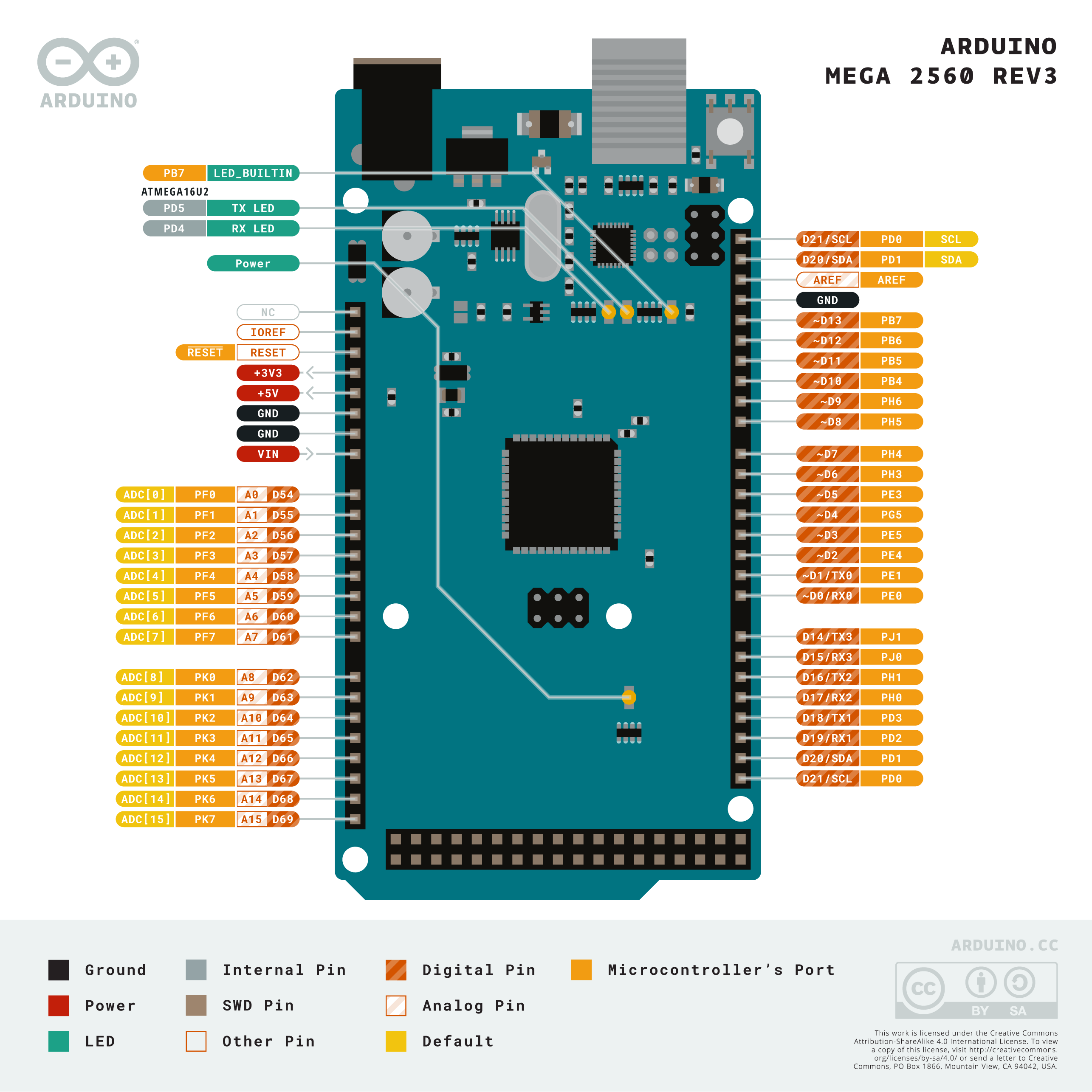

Призначення виводів плати:

Габаритні розміри: 101.5мм х 53.3мм

Вага: 0.037 кг
