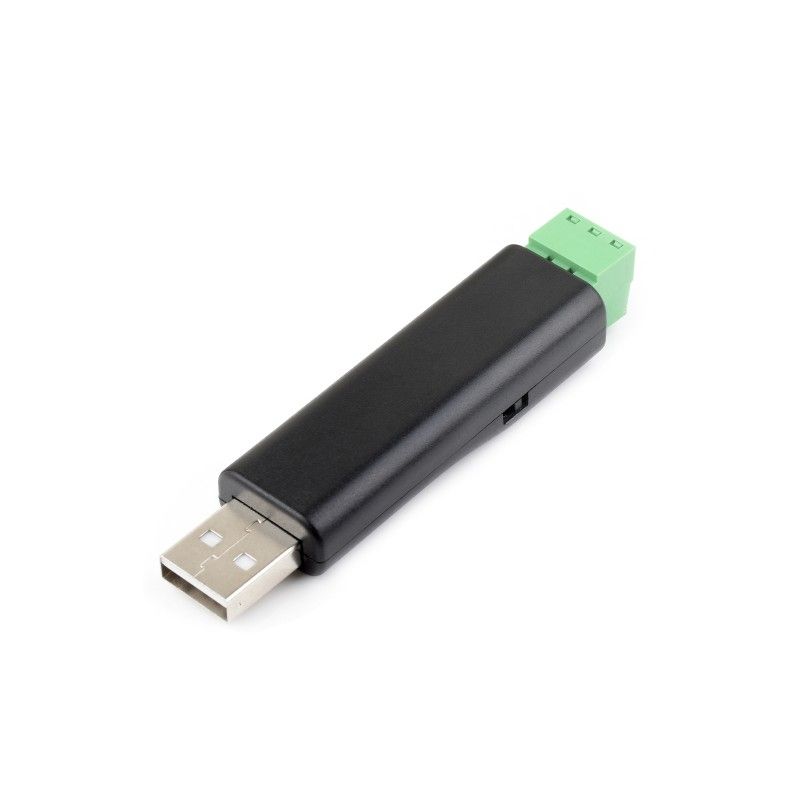

Адаптер USB TO RS232/485 (126990) перехідник USB–COM RS-232/RS-485

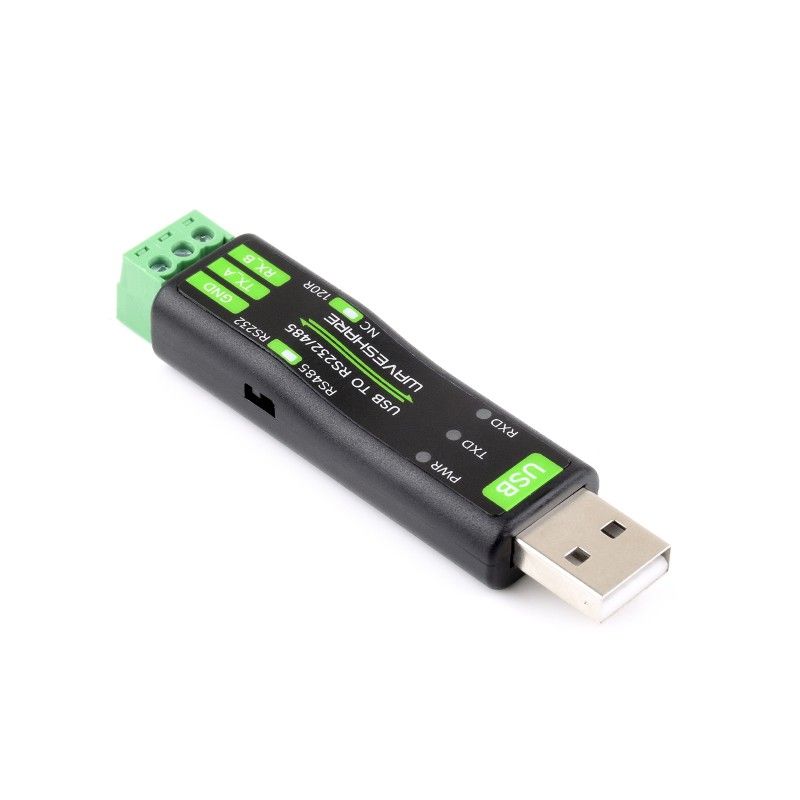

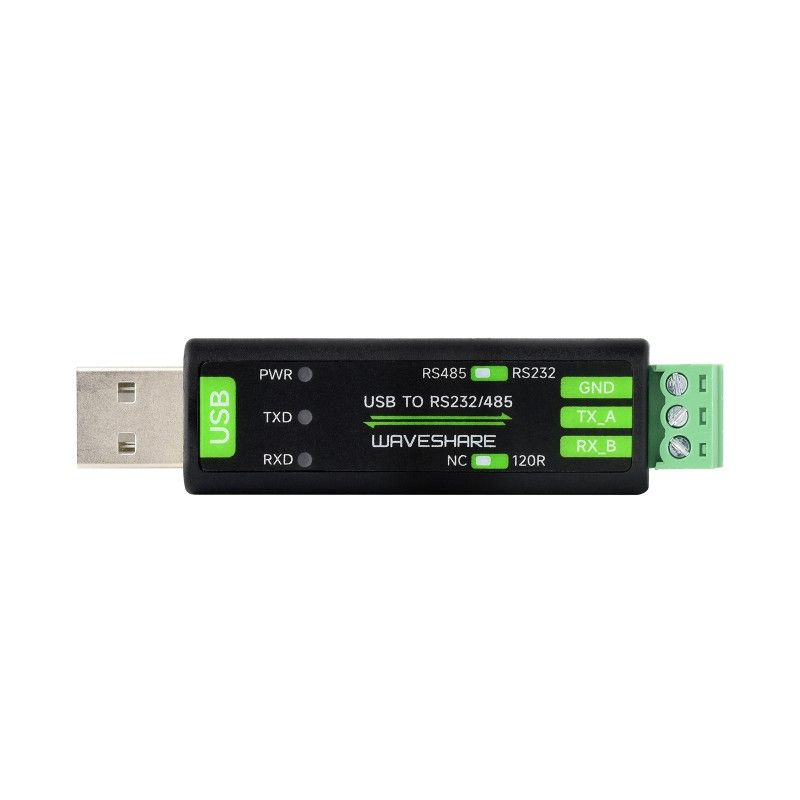

Адаптер USB TO RS232/485 (126990) від Waveshare, модель 26990, — компактний USB Type A адаптер з інтерфейсами RS232 та RS485 на базі оригінального чіпа FT232RNL, виготовлений у Made in China.

Призначення та сумісність

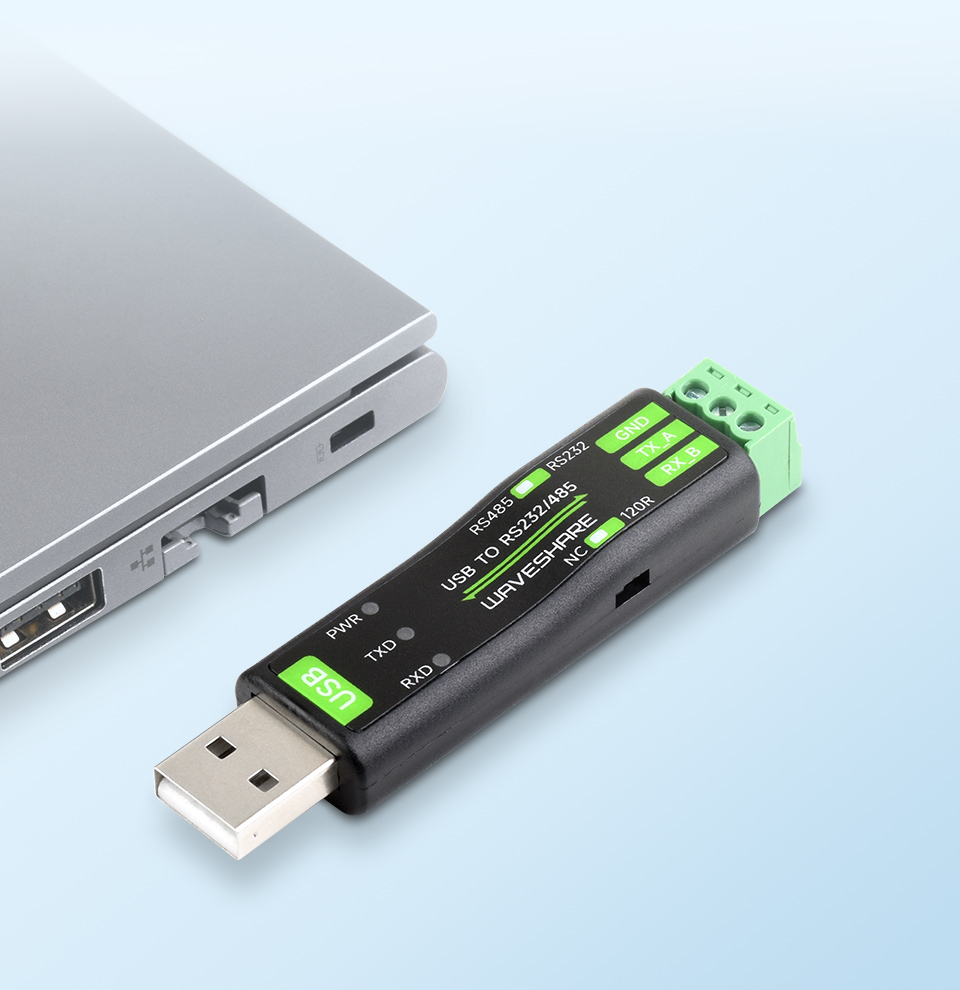

Адаптер USB TO RS232/485 дозволяє підключати обладнання з інтерфейсами RS232 або RS485 до комп’ютера чи іншого хоста через USB-порт. Підходить для промислових систем моніторингу та керування, лабораторних стендів і розробки програмного забезпечення, де потрібний надійний перехід USB ↔ RS232/RS485.

• Хост-порт: USB Type A (male)
• Порт пристрою: RS232/RS485 (гвинтові клеми)
• Підтримувані ОС: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7

Основні характеристики

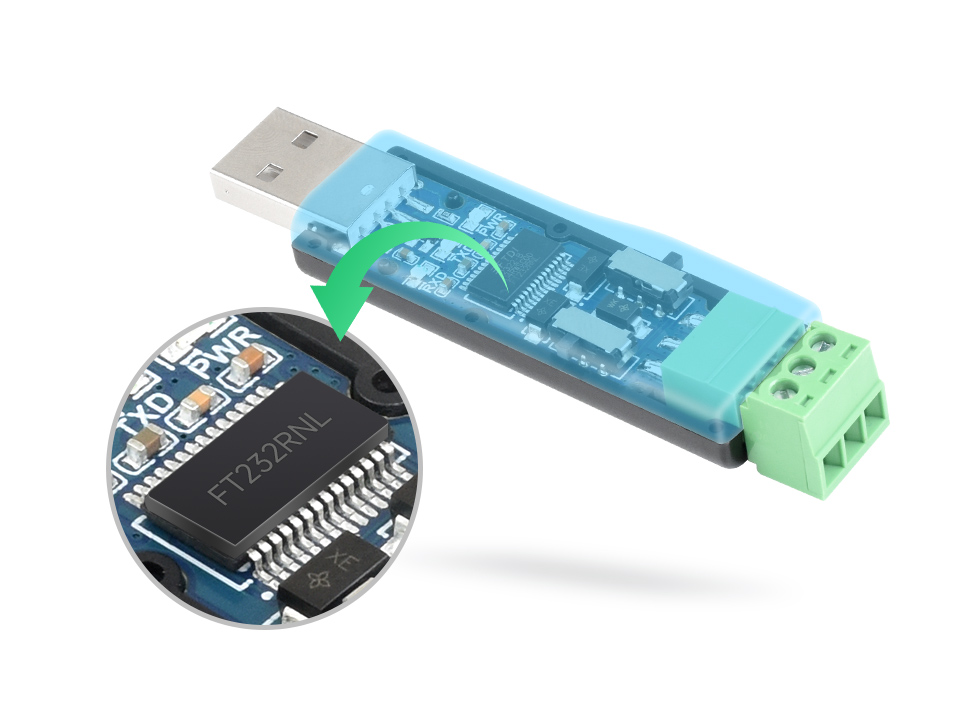

• Оригінальний чіп FT232RNL для стабільної роботи та високої сумісності.
• Підтримка протоколів RS232 і RS485 з апаратним автоматичним керуванням напрямком для RS485.
• Вбудований TVS (придушувач перехідної напруги), захист від перенапруги та електростатичного розряду.
• Плавкий запобіжник 200 мА на USB та самовідновлюваний запобіжник із захисними діодами на ланцюгах живлення/сигналу.
• Перемикач режимів RS232/RS485 та перемикач термінуючого резистора 120R для RS485.
• 3 світлодіодні індикатори: живлення (PWR, червоний), передача з USB (TXD, зелений), прийом на пристрої (RXD, синій).
• Захисний ABS-футляр, компактний розмір, проста установка й налаштування.

Інтерфейси та передавання даних

USB

• Робоча напруга: 5 В
• Роз’єм: USB Type A
• Захист: плавкий запобіжник 200 мА
• Типова відстань передачі: ≈ 5 м

RS232

• Роз’єм: гвинтова клема
• Режим передачі: точка-точка
• Відстань передачі: ≈ 15 м
• Швидкість передачі: 300 біт/с ~ 921600 біт/с

RS485

• Роз’єм: гвинтова клема
• Режим передачі: точка-багато точок (до 32 вузлів, рекомендовано повторювачі від 16 вузлів)
• Вбудований термінуючий резистор 120R (вмикається перемикачем)
• Захист: діод TVS, захист від перенапруги, ESD, балансувальний резистор 120R
• Відстань передачі: до ≈ 1,2 км (на низьких швидкостях)
• Швидкість передачі: 300 біт/с ~ 921600 біт/с

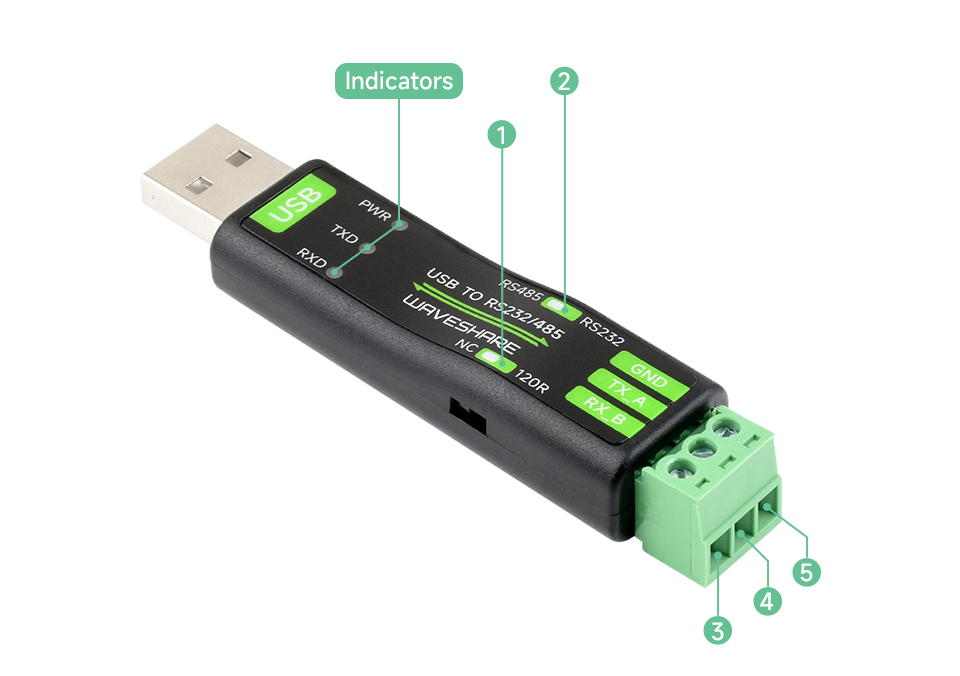

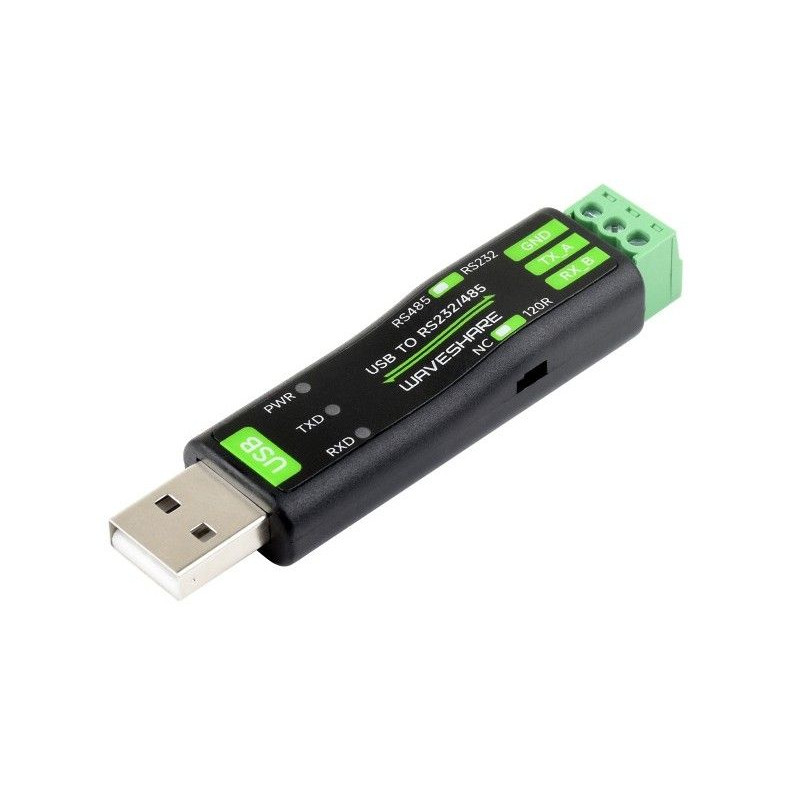

Елементи та індикація

• Перемикач резистора 120 Ом для RS485.
• Перемикач режимів RS232 / RS485.
• Клеми:
  • RX_B: прийом RS232 / диференціальний сигнал RS485 B-
  • TX_A: передача RS232 / диференціальний сигнал RS485 A+
  • GND: загальна шина RS232/485
• LED PWR: живлення USB в нормі.
• LED TXD: активність передачі з USB-порту.
• LED RXD: активність з боку підключеного пристрою.

Експлуатаційні умови, габарити та вага

• Температура навколишнього середовища: -15 ℃ ~ 70 ℃
• Вологість: 5% RH ~ 95% RH

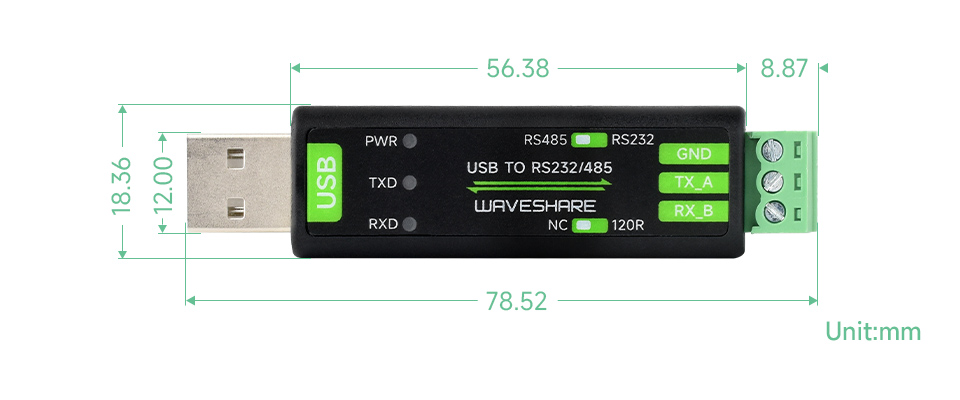

• Габаритні розміри: 78,52 мм × 18,36 мм
• Вага: 0,065 кг

Комплект поставки

1. USB TO RS232/485 x1
2. Кабель USB-A male to female x1
3. Викрутка x1

Документація та ресурси

WIKI: www.waveshare.com/wiki/USB_TO_RS232/485
