Адаптер TTL TO RS485 (B) 23778 – перетворювач інтерфейсу TTL в RS-485

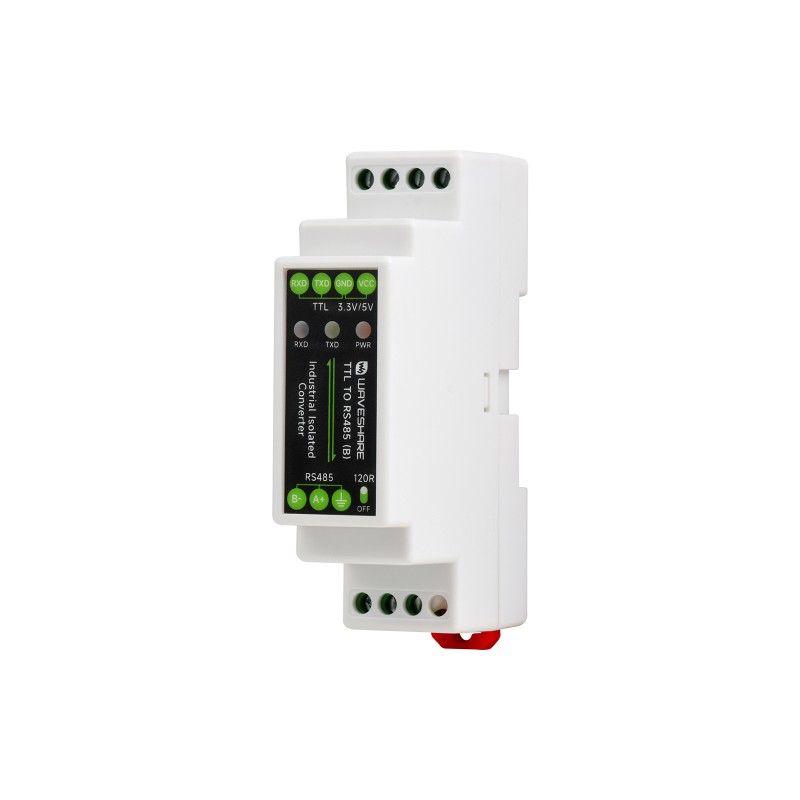

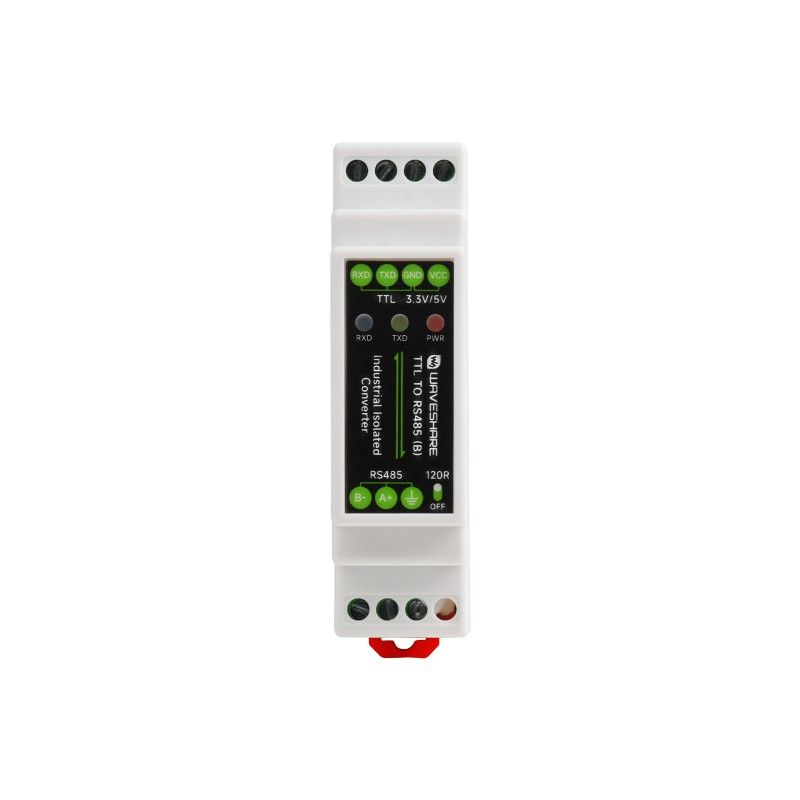

Адаптер TTL TO RS485 (B) (23778) від Waveshare, модель 23778 — це ізольований перетворювач сигналів TTL у RS485 із напівдуплексним зв’язком, вбудованим TVS‑захистом до 600 Вт та корпусом для монтажу на DIN‑рейку, виробництво: Made in China.

Призначення та сумісність

Адаптер призначений для перетворення сигналів з рівня логіки TTL (3,3–5 В) у збалансований диференціальний сигнал RS485 для організації надійного зв’язку на значні відстані та в зашумленому середовищі. Підходить для інтерфейсного перетворення, розширення вузлів мережі та збільшення дистанції передачі TTL.

Сумісний з широким переліком одноплатних комп’ютерів і модулів:

• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B/B+
• Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B/B+
• Raspberry Pi 1 Model B/B+
• Raspberry Pi 1 Model A+
• Raspberry Pi Zero/Zero W
• Raspberry Pi Pico
• RPi Compute Module 4
• Jetson Nano

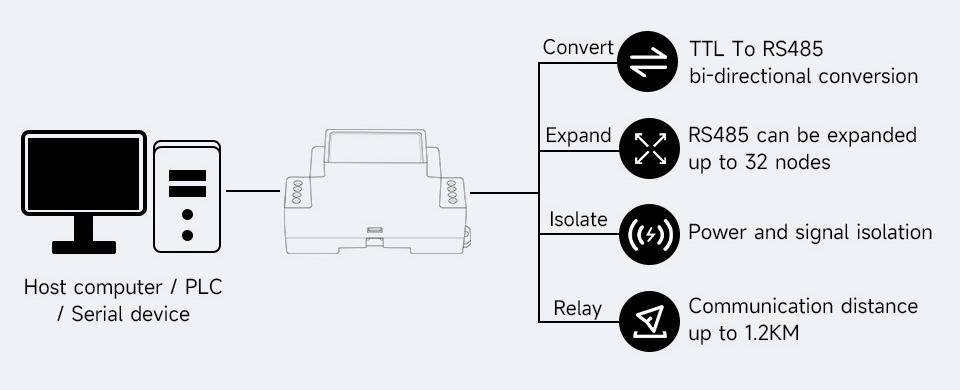

Може застосовуватися у промисловій автоматизації, системах Інтернету речей та будь‑яких сценаріях, де потрібне перетворення TTL ↔ RS485 у режимах «точка‑точка» або «точка‑багато точок».

Основні характеристики

• Тип продукту: перетворювач TTL в RS485 з гальванічною розв’язкою.
• Підтримувані протоколи: TTL, RS485, напівдуплексний зв’язок.
• Рівень сигналу TTL: 3,3 В ~ 5 В, передача до ≈10 м, режим «точка‑точка».
• RS485: передача до ≈1,2 км, режим «точка‑багато точок» (до 32 вузлів, рекомендується повторювачі від 16 вузлів).
• Вбудований кінцевий резистор RS485 120R, вмикається/вимикається DIP‑перемикачем.
• Захисти: TVS до 600 Вт від блискавки та перенапруг, захист від ЕСР до 15 кВ, захист від перенапруги та зворотної полярності по живленню, плавкі запобіжники та захисні діоди для струму/напруги.
• Вбудоване ізольоване джерело живлення для ізольованого терміналу, не потребує додаткового живлення на стороні RS485.
• Цифрова гальванічна ізоляція, висока стійкість до перешкод і низьке енергоспоживання.

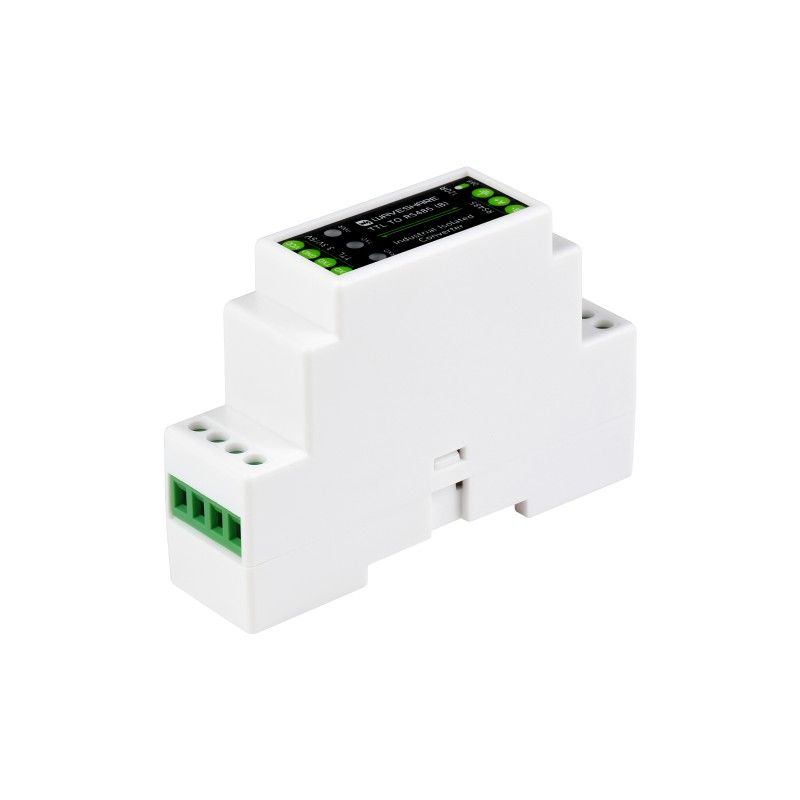

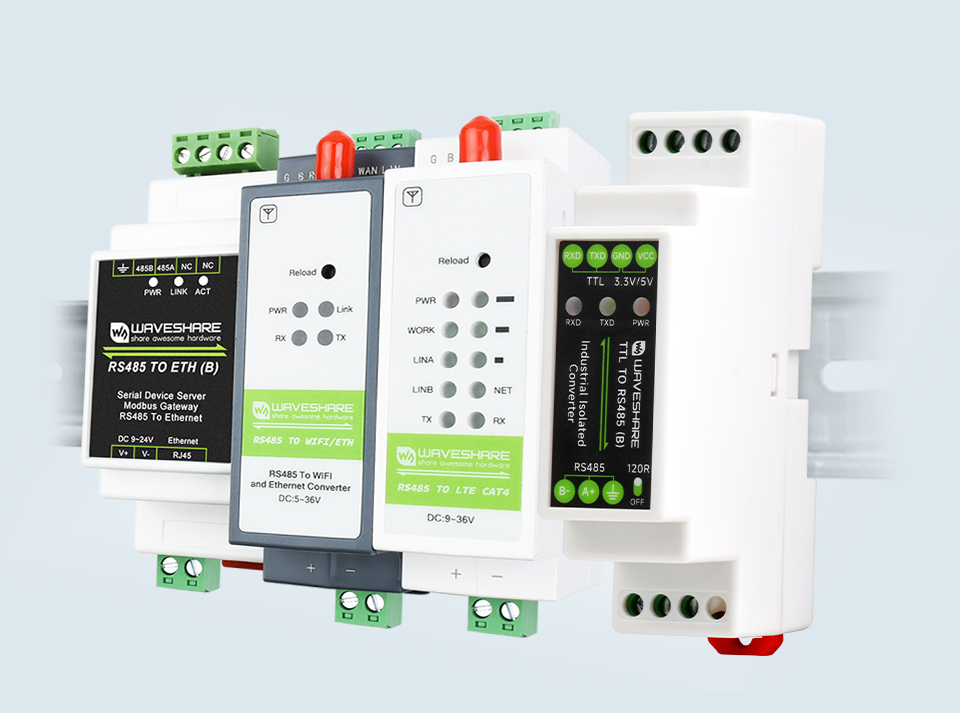

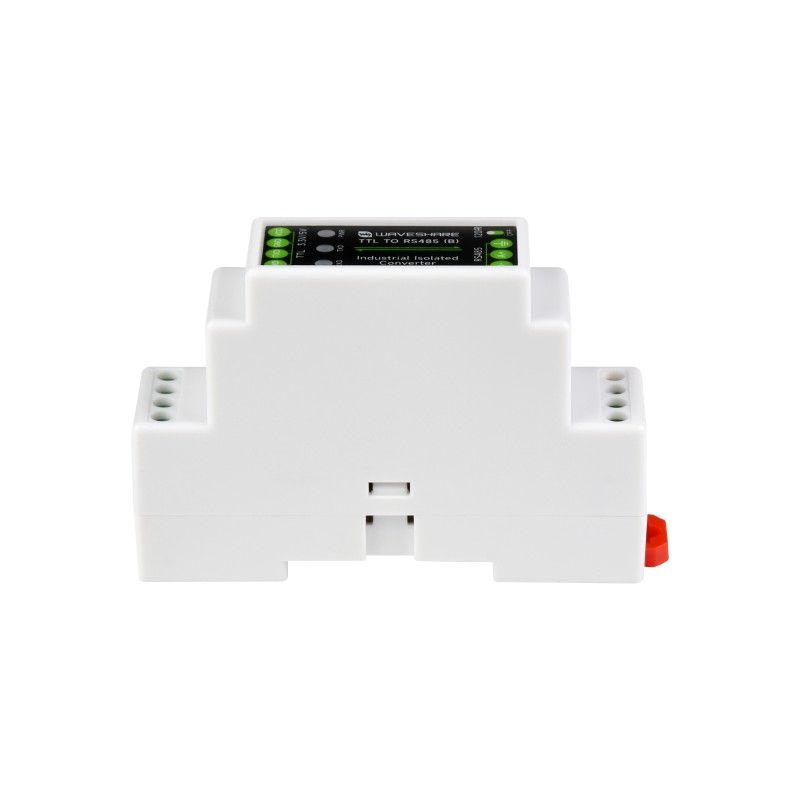

• Корпус з ABS‑пластику для монтажу на 35 мм DIN‑рейку, компактний розмір, просте встановлення.

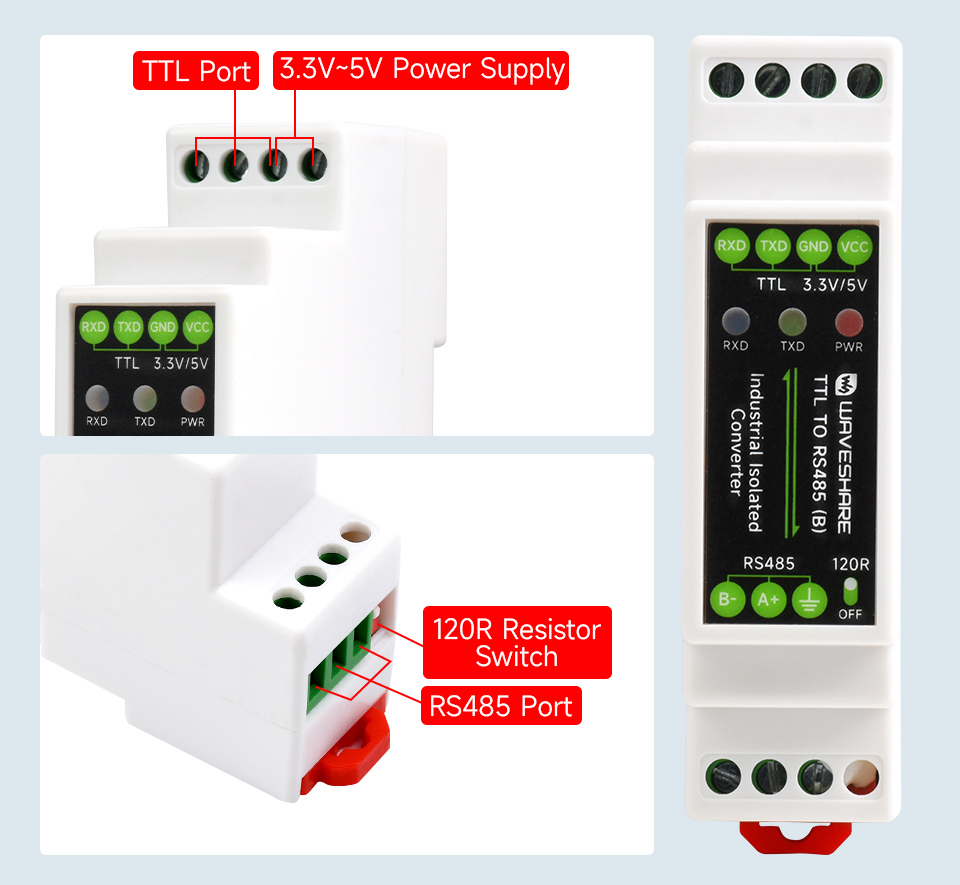

Інтерфейси та підключення

Живлення та логіка TTL подаються на верхню гвинтову клему, інтерфейс RS485 — на нижню.

• Інтерфейс блоку живлення:
  • Вхід живлення: 3,3 В ~ 5 В (VCC DC).
  • GND: загальне заземлення.
  • Захист: від перенапруги та зворотного підключення.
• Порт TTL (верхня клема):
  • TXD: передавання даних TTL.
  • RXD: прийом даних TTL.
• Порт RS485 (нижня клема):
  • DIP SWITCH: вмикання/вимикання термінального резистора 120R.
  • SGND: заземлення сигналу RS485.
  • A+: позитивний диференціальний сигнал RS485.
  • B-: негативний диференціальний сигнал RS485.

Можливі топології з’єднань: «TTL → RS485 точка‑точка», «TTL → RS485 точка‑багато точок», а також зв’язка з двох адаптерів для збільшення відстані зв’язку між TTL‑пристроями.

Елементи плати

Вбудоване живлення та ізоляція сигналу забезпечують стабільну ізольовану напругу й підвищену надійність, а також ефективний захист від перешкод. TVS‑діоди та грозозахищені елементи пригнічують стрибки напруги та перехідні процеси, антистатичний захист зменшує ризик пошкодження при електростатичних розрядах. Плавкі запобіжники та захисні діоди підтримують стабільність струму/напруги та підвищують стійкість до ударних навантажень.

Схеми підключення

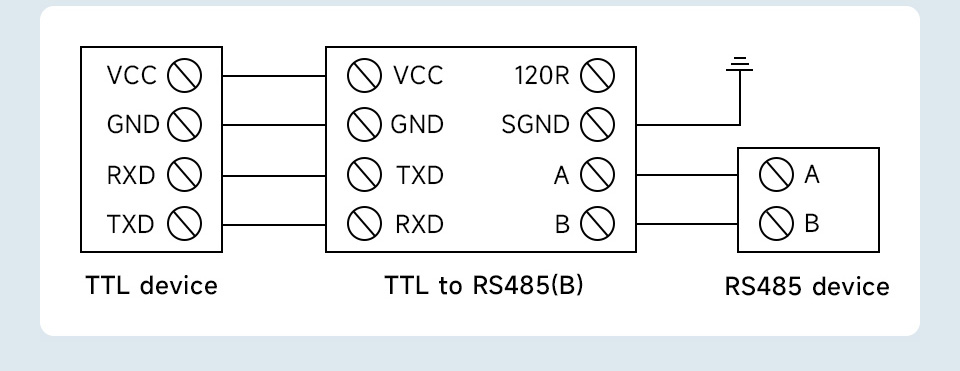

• Перетворення TTL → RS485, точка‑точка, напівдуплексний зв’язок — підходить для перетворення інтерфейсу між двома вузлами.

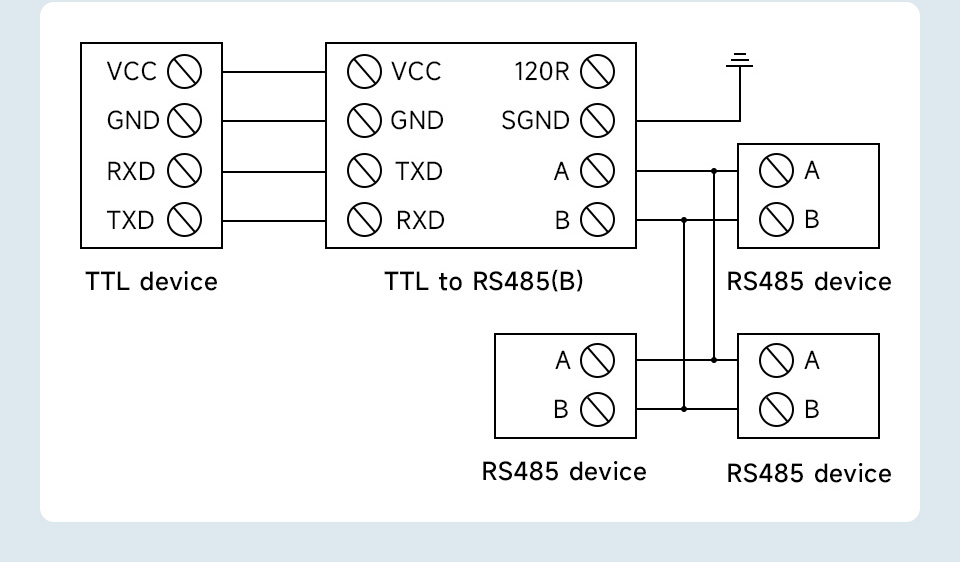

• Перетворення TTL → RS485, точка‑багато точок, напівдуплексний зв’язок — для розширення кількості вузлів мережі до 32.

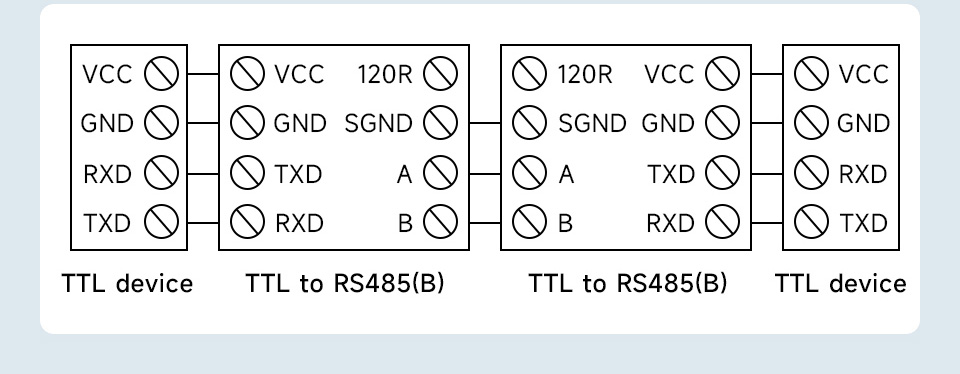

• Дві групи TTL → RS485, точка‑точка — для збільшення відстані зв’язку між двома TTL‑пристроями за рахунок проміжної RS485‑лінії.

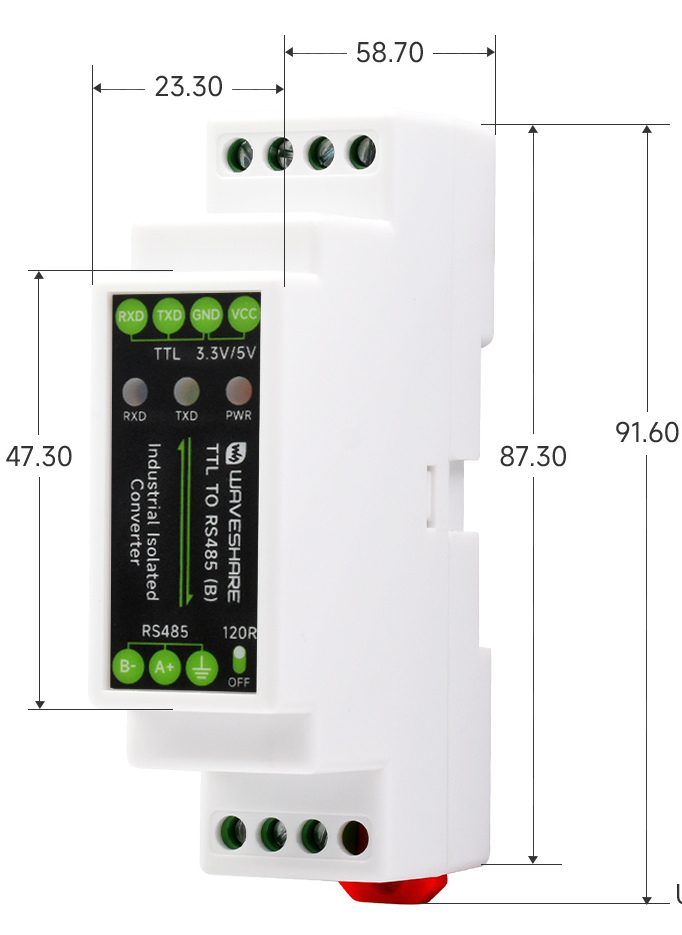

Габарити та вага

• Габаритні розміри: 91,6 мм × 58,7 мм × 23,3 мм.
• Вага: 0,048 кг.

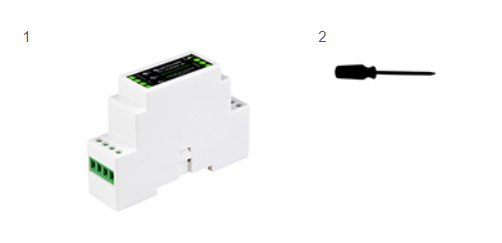

Комплект поставки

1. TTL TO RS485 (B) — 1 шт.
2. Викрутка — 1 шт.

Програмне забезпечення та ресурси

Wiki: www.waveshare.com/wiki/TTL_TO_RS485_(B)
