Адаптер RS485 TO ETH на DIN-рейку (20978) – перехідник RS485 в Ethernet

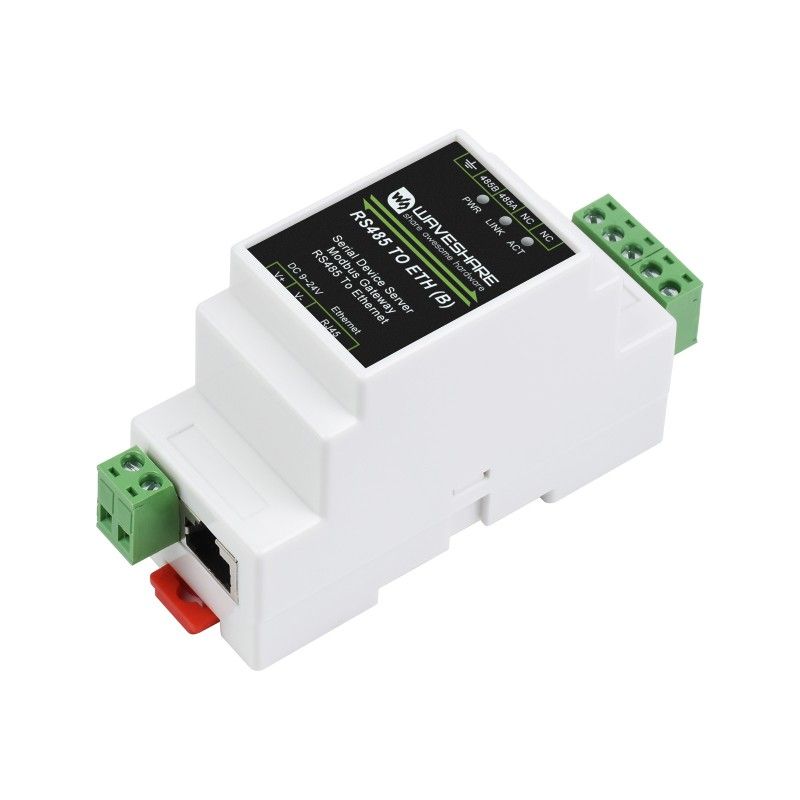

Адаптер RS485 TO ETH на DIN-рейку (20978) від Waveshare, модель 20978, — промисловий серійний сервер і шлюз RS485–Ethernet з підтримкою Modbus та MQTT, призначений для збору даних та IoT-рішень, виготовлений Made in China.

Призначення та сумісність

Модуль промислового рівня призначений для двонаправленої прозорої передачі даних між RS485 та Ethernet. Підходить для застосувань зі збору даних, реалізації IoT-шлюзів, безпеки IoT та інтелектуального моніторингу приладів. Підтримується робота як:

• serial server (серійний сервер),
• Modbus Gateway (шлюз Modbus),
• MQTT Gateway (шлюз MQTT),
• RS485 до JSON-шлюз для завантаження даних на сервер.

Основні характеристики

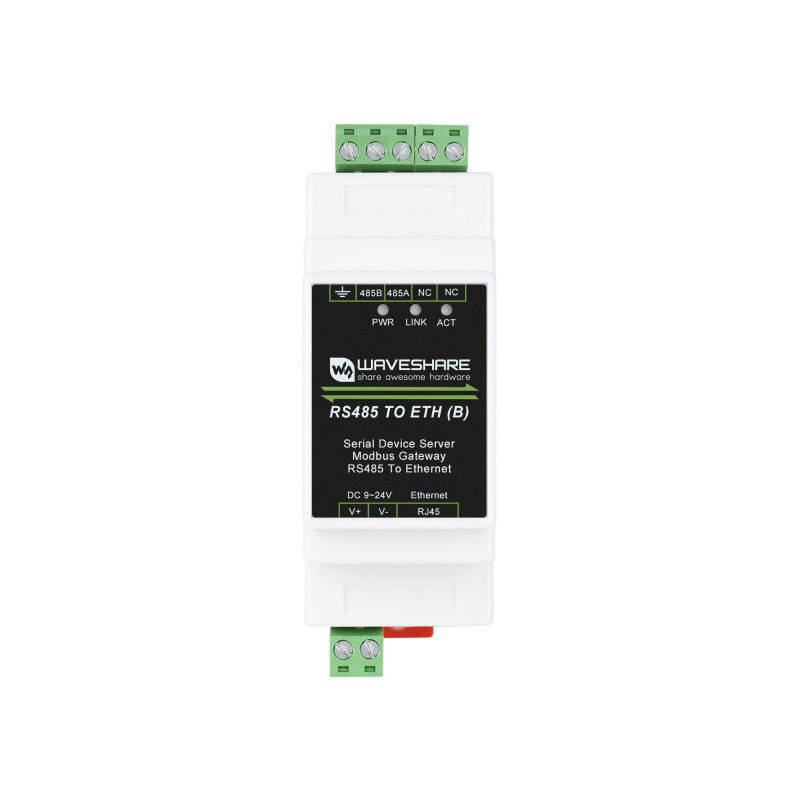

• Інтерфейси зв’язку: RS485 порт ×1, Ethernet порт ×1.
• Протоколи: RS485, Ethernet; підтримка ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.

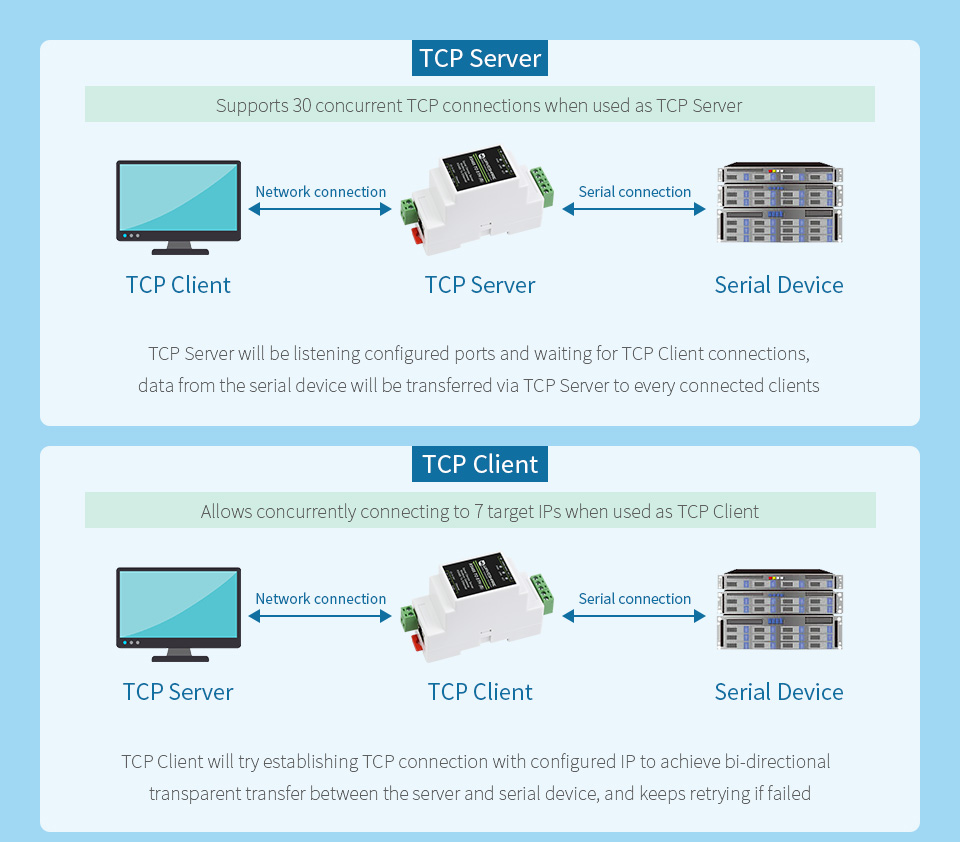

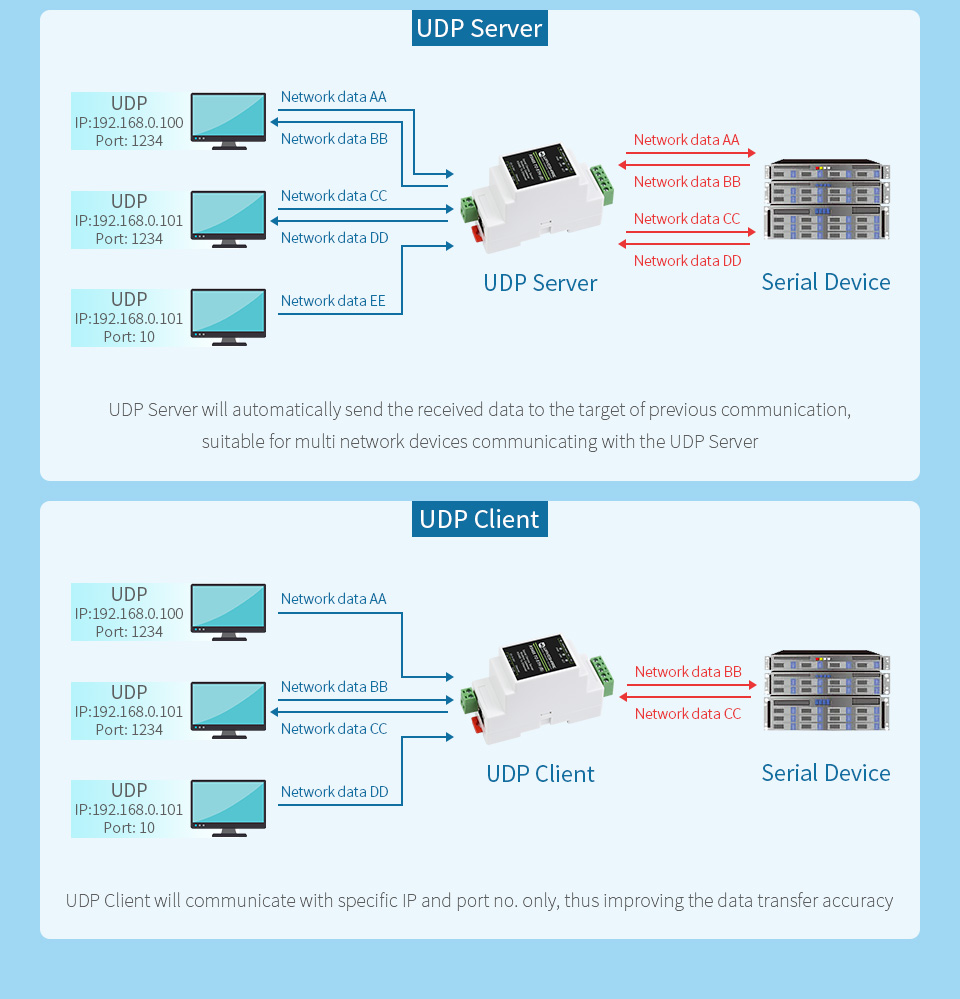

• Режими роботи: TCP-сервер, TCP-клієнт (може співіснувати з TCP-сервером), UDP, UDP multicast.
• Швидкість передачі даних по послідовному порту: 300 ~ 115200 bps.
• Біт парності: none, odd, even, mark, space.
• Біт даних: 5 ~ 9 bits.
• Живлення: 9 ~ 24 V DC, гвинтовий клемний порт.
• Робоча температура: -40℃ ~ 85℃.
• Температура зберігання: -40℃ ~ 100℃.
• Вологість: 5% ~ 95%.

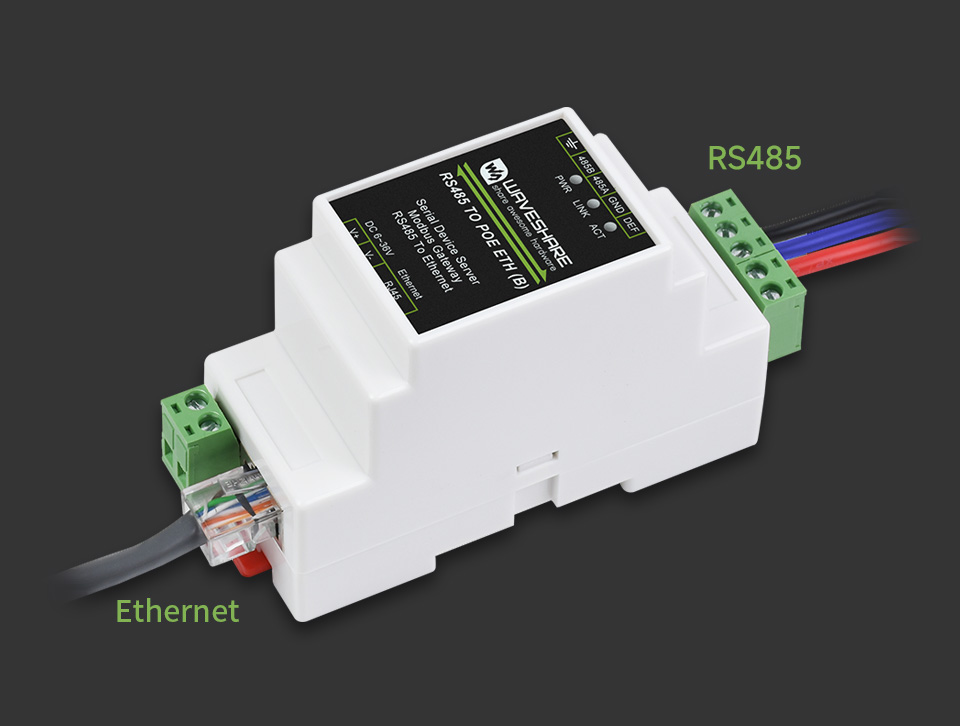

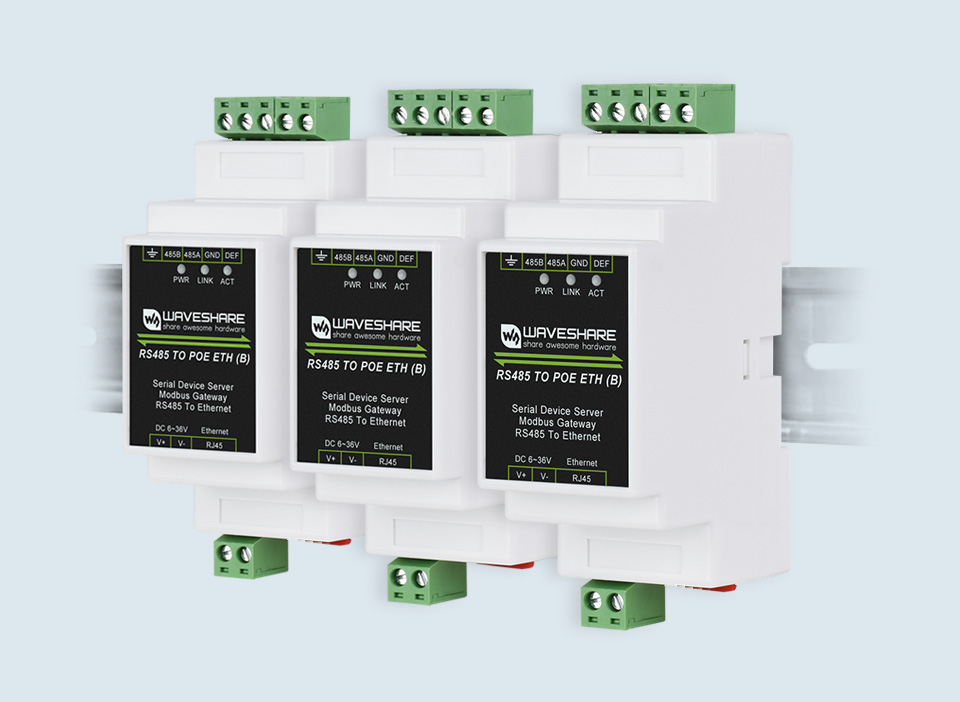

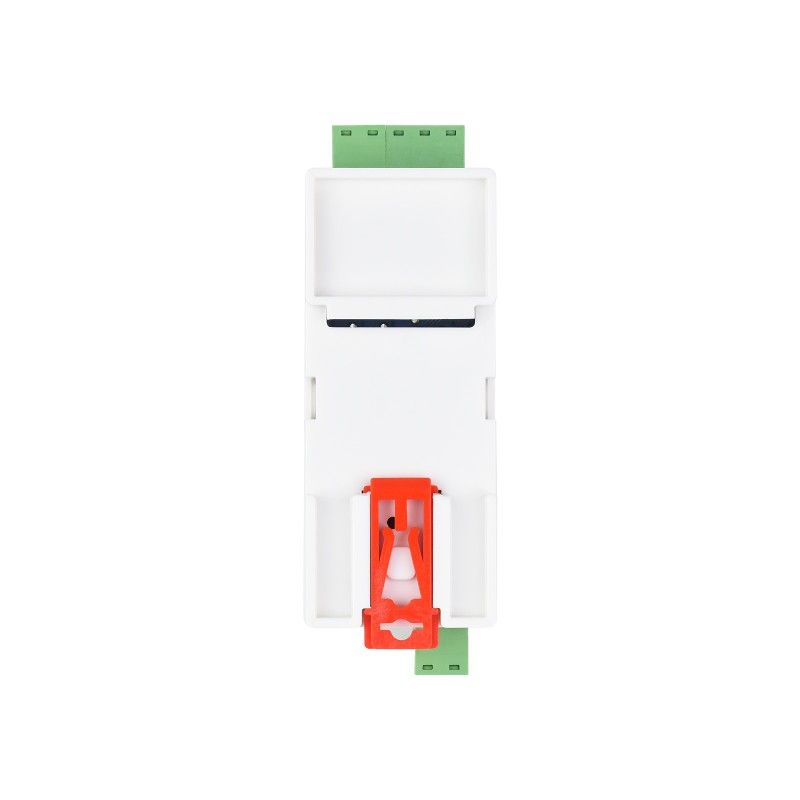

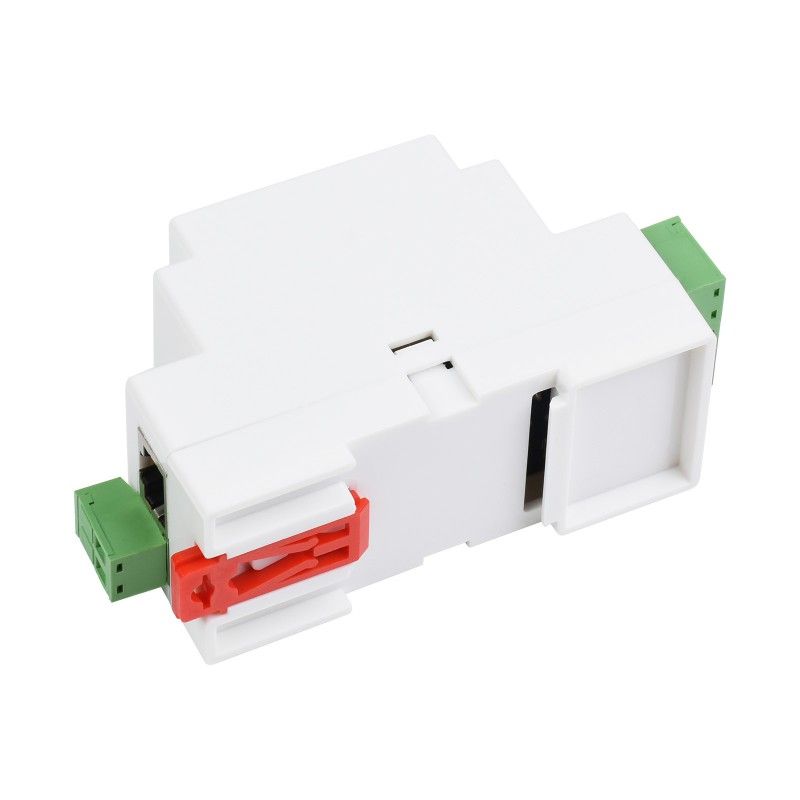

• Корпус з кріпленням на DIN-рейку — зручний монтаж в шафах автоматики.

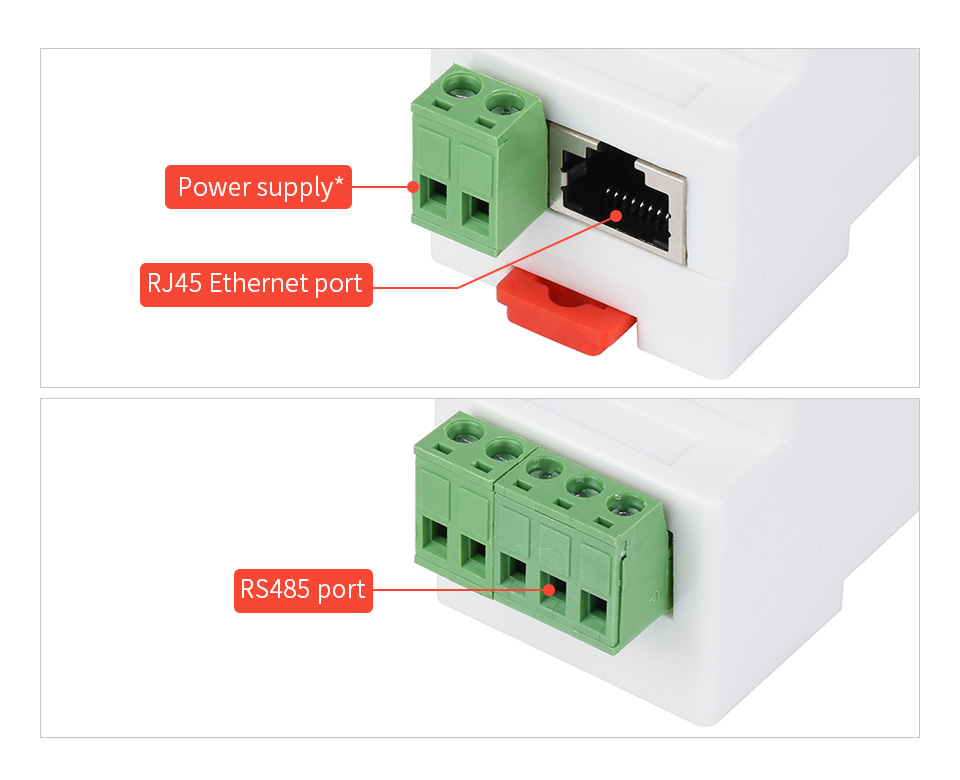

Інтерфейси та підключення

• Ethernet: стандартний мережевий порт 10/100M RJ45 з автоматичним узгодженням, захист від перенапруги 2 кВ.
• RS485: промисловий послідовний порт для підключення приладів збору даних та інших пристроїв RS485.
• Живлення: гвинтові клеми для підведення 9–24 V DC.

Програмне забезпечення та можливості шлюзу

• Конфігурація через хост, веб-браузер або бібліотеку функцій керування пристроєм.
• Способи комунікації: прямий зв’язок TCP/IP, VCOM.

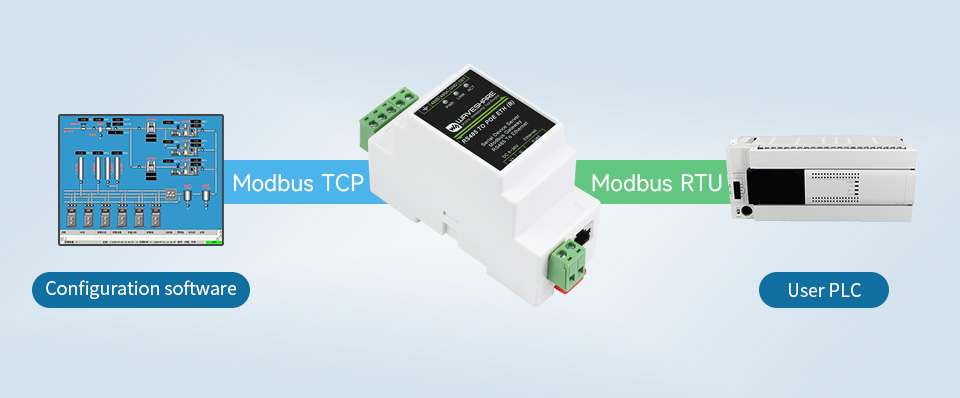

• Підтримка шлюзу Modbus — можливість використання в Modbus Gridding і з ПЗ 3D-конфігурації.
• Підтримка кількох режимів зв’язку: TCP-сервер / TCP-клієнт / UDP / UDP Multicast.

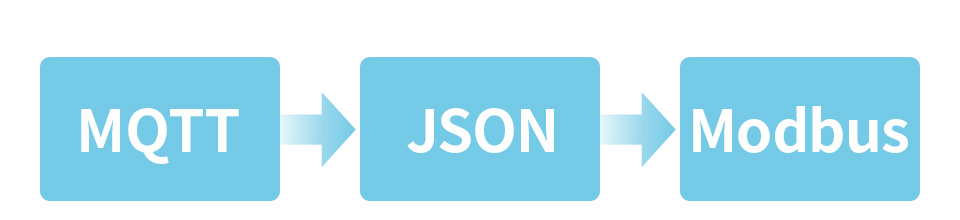

• MQTT/JSON до Modbus — гнучке перетворення між протоколами.
• MQTT-шлюз: завантаження послідовних даних на MQTT-сервер (у тому числі Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо) через прозору передачу; Modbus RTU або нестандартні послідовні дані аналізуються у JSON і пакуються в MQTTdata.
• JSON-шлюз збору даних: автоматичне опитування приладів по RS485, перетворення у JSON та надсилання на сервер. Підтримуються дані Modbus RTU, 645 instrument версії 97 та 07, а також нестандартні протоколи RS485.
• Формат завантажених JSON-даних конфігурується через хост; протоколи завантаження: MQTT, HTTP POST, HTTP GET.

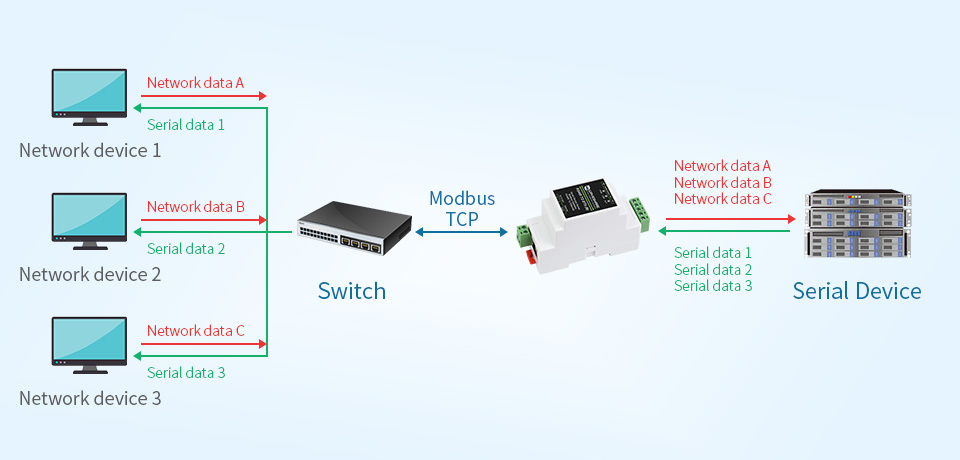

• Підтримка повторного опитування кількох хостів — коректна робота з декількома мережевими пристроями без перехресних завад.

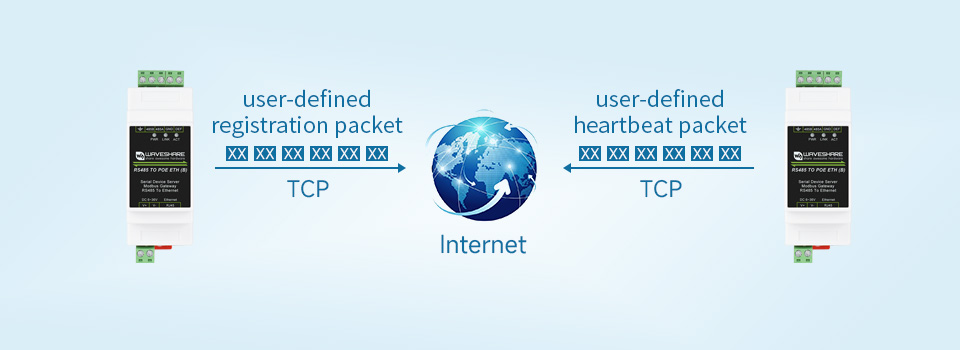

• Користувацький пакет Heartbeat/Registration — спрощує хмарний зв’язок та ідентифікацію пристроїв.
• Підтримка протоколу TP для отримання інформації про час мережі з подальшим послідовним виведенням або завантаженням даних.
• Підтримка конфігурації через веб-браузер, DHCP для отримання динамічної IP-адреси та DNS для роботи з доменними іменами серверів.

Інтерфейси, габарити та вага

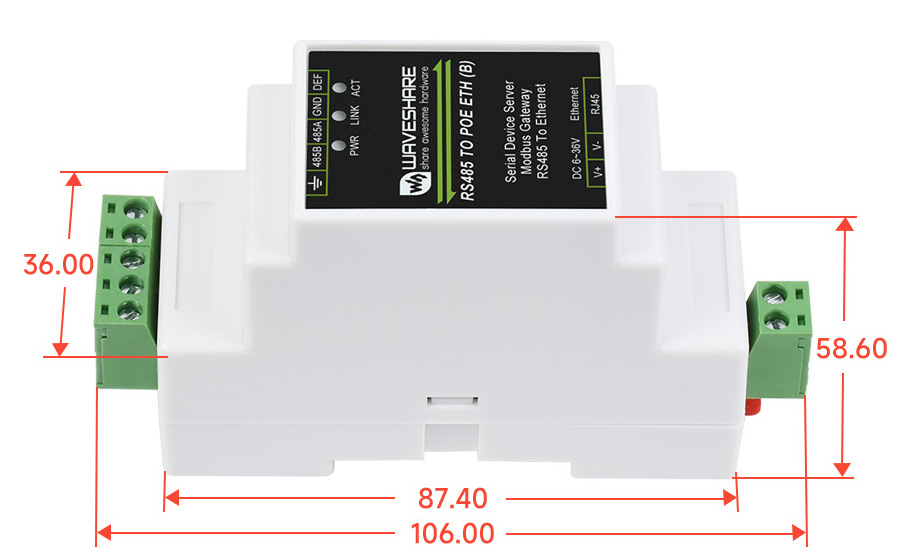

• Габарити: 36 мм × 106 мм × 58,6 мм.
• Вага: 0,077 кг.

Ресурси для розробників

Інформація для розробників (Wiki):
RS485_TO_ETH_(B)

Комплект поставки

• RS485 TO ETH Module ×1
