Адаптер USB to 4CH RS232 male port (26854) для підключення 4 послідовних портів

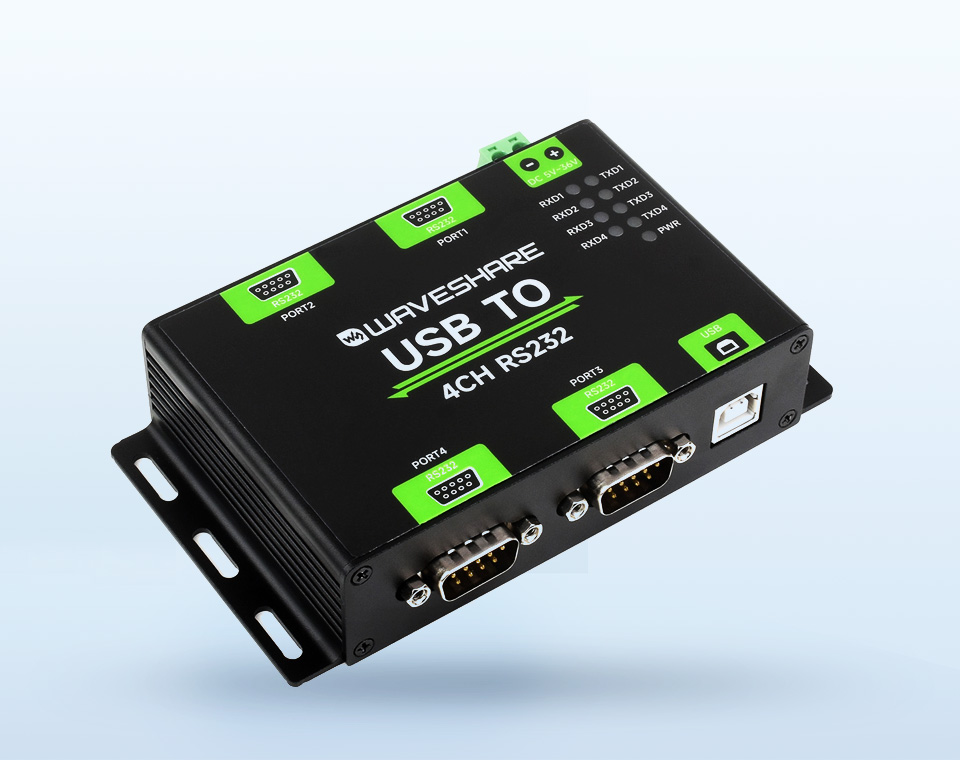

Адаптер USB TO 4CH RS232 male port (26854) від Waveshare, модель 26854, — промисловий ізольований USB‑RS232 конвертер з чотирма каналами, побудований на чіпі FT4232HL, виробництво: Made in China.

Призначення та сумісність

Адаптер призначений для конвертації сигналів між інтерфейсами USB (USB Type‑B) та RS232, що дозволяє підключати до чотирьох пристроїв з RS232‑інтерфейсом до комп’ютера або іншої хост‑системи. Пристрій орієнтований на промислові системи автоматизації, контролю та моніторингу, де важливі електрична ізоляція та стійкість до перешкод.

Конвертер сумісний з основними операційними системами: MacOS, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7. Підтримується режим Plug‑and‑Play без потреби в додатковому ПЗ.

Основні характеристики

• 4 ізольовані порти RS232 male port (DB9 male/female), режим «точка‑точка», відстань передачі близько 15 м.
• Оригінальний чіп FT4232HL: висока швидкість та стабільна передача даних.
• Швидкість передачі: від 300 біт/с до 921600 біт/с.
• Електрична ізоляція між USB та RS232, вбудована цифрова ізоляція unibody, ізольоване джерело живлення.
• Вбудований TVS‑діод для придушення перенапруг, блискавкозахисту та захисту від ЕСР.
• Запобіжник із самовідновленням та захисні діоди на виходах для захисту від перевантажень і перенапруги.
• 9 світлодіодів індикації: PWR (живлення), TXD1~4 (передача), RXD1~4 (прийом).
• Робочий температурний діапазон: від ‑40 ℃ до +85 ℃; вологість: 5% RH ~ 95% RH.
• Міцний алюмінієвий корпус з піскоструминною обробкою та анодним оксидуванням.

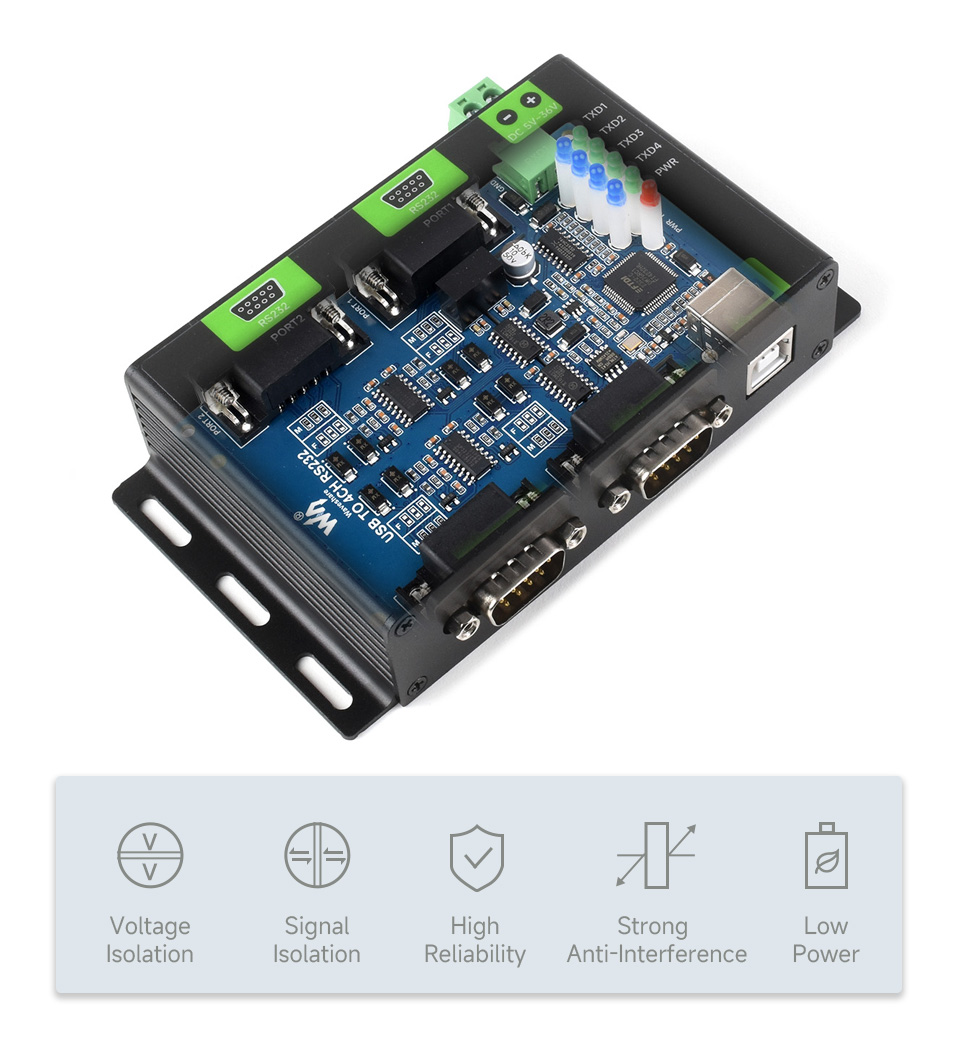

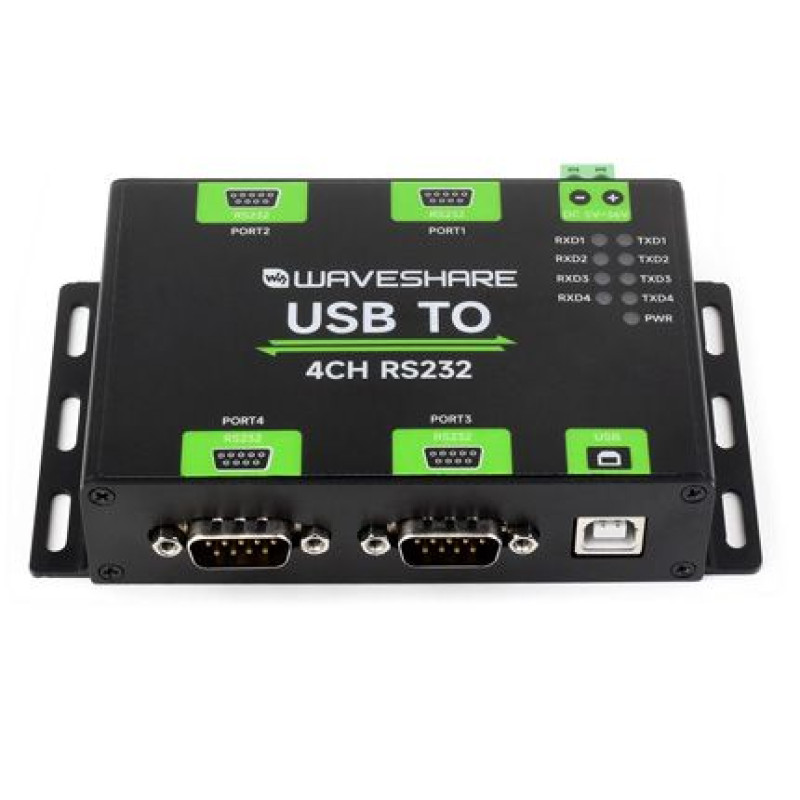

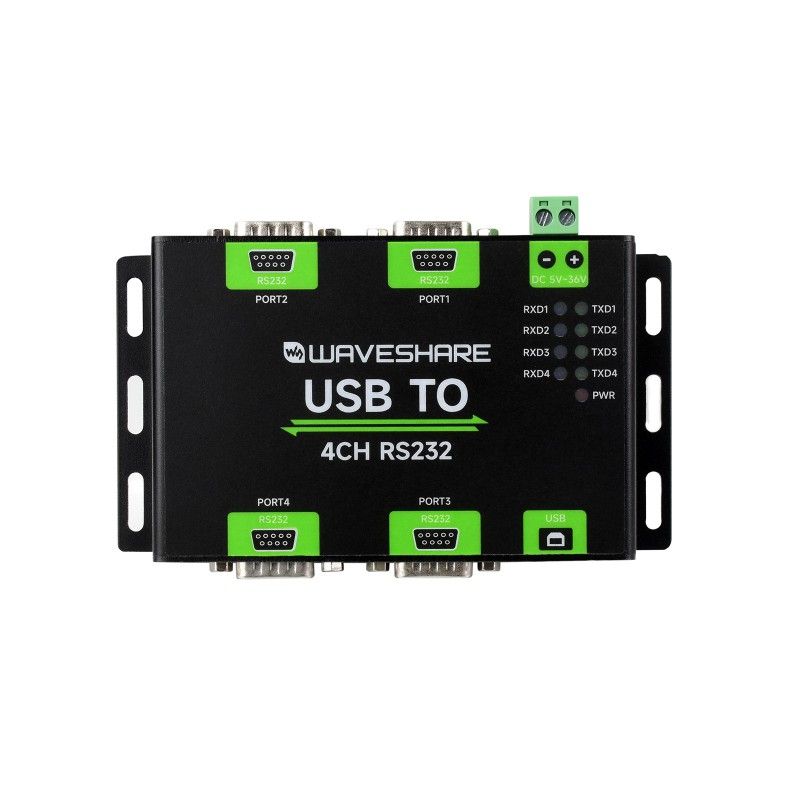

Інтерфейси, живлення та індикація

• Хост‑порт USB:
  • Роз’єм: USB‑B (female).
  • Робоча напруга: 5 В.
  • Захист: запобіжник із самовідновленням 200 мА, ізольований вихід.
  • Типова відстань передачі: близько 5 м.
• Інтерфейс живлення:
  • Вхід через гвинтову клему: 5 ~ 36 В DC, широкий діапазон.
  • Антиреверсний захист від переполюсування.
• Індикатори:
  • PWR (червоний): живлення USB, світиться при наявності напруги.
  • TXD1~4 (зелений): блимає при передачі даних відповідним RS232‑портом.
  • RXD1~4 (синій): блимає при прийомі даних відповідним RS232‑портом.

Габарити та вага

• Габаритні розміри: 128,5 мм × 68,5 мм × 28,4 мм.
• Вага: 249 г.

Програмне забезпечення та ресурси

Детальна документація, схеми підключення та додаткові матеріали доступні на офіційній Wiki‑сторінці виробника:

www.waveshare.com/wiki/USB_TO_4CH_RS232

Комплект поставки

1. Адаптер USB TO 4CH RS232 ×1
2. USB type‑A to type‑B кабель ~1,2 м ×1
3. Адаптер живлення ×1
