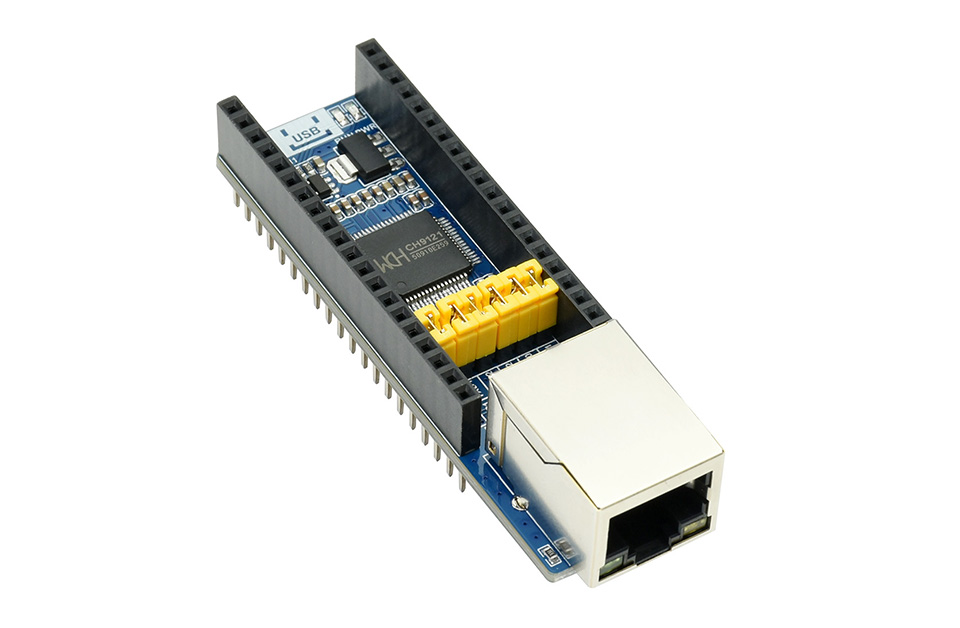

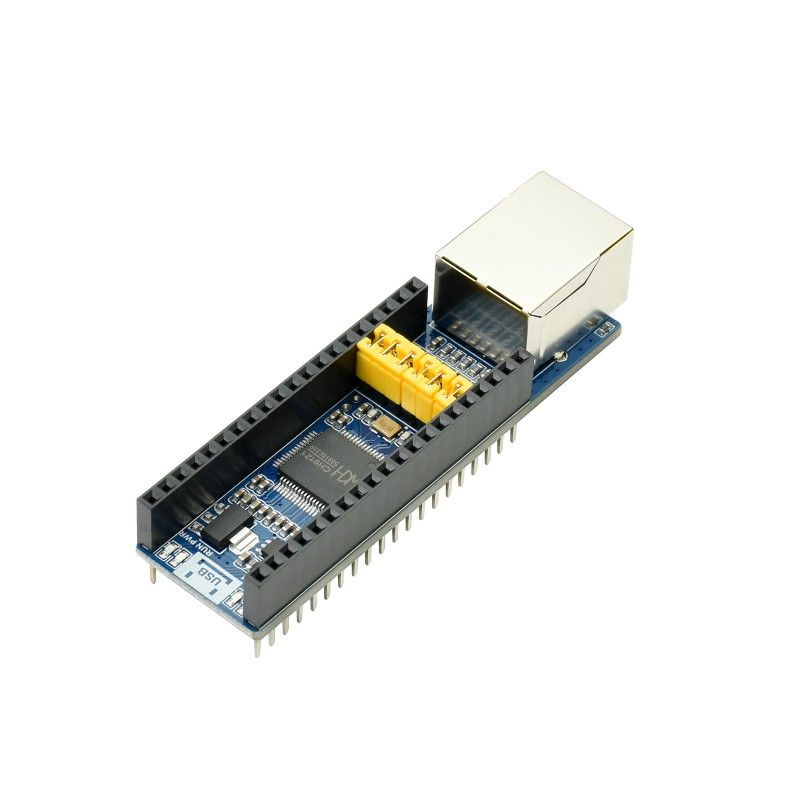

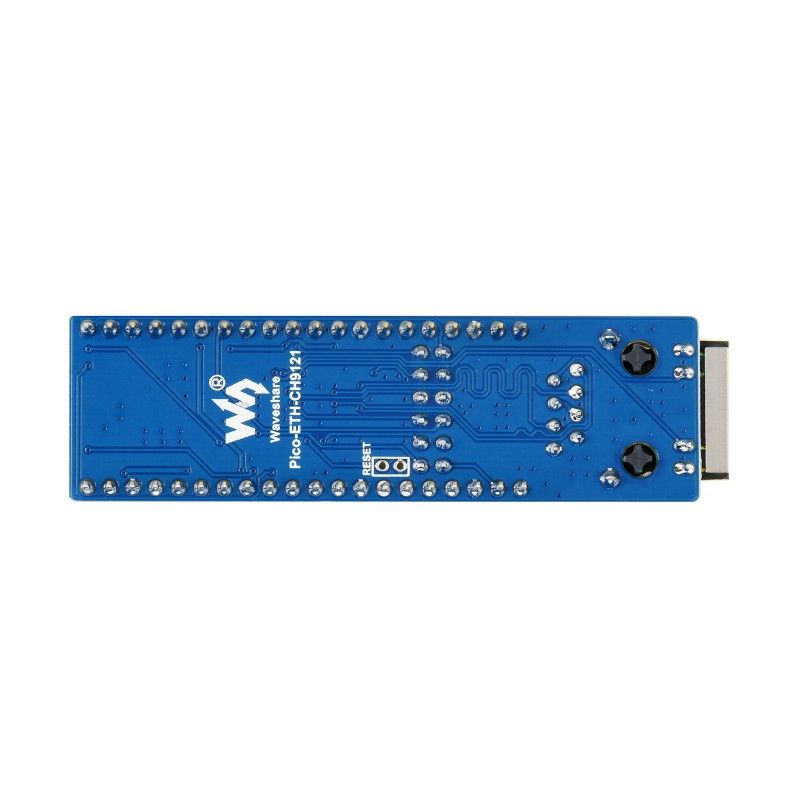

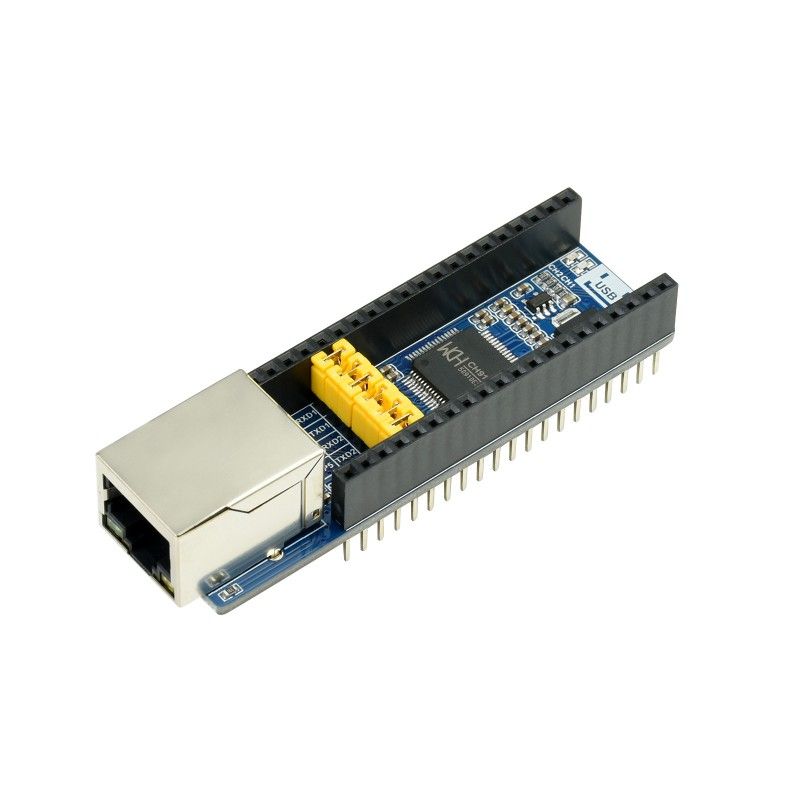

Raspberry Pi Pico Ethernet to UART HAT (20410) плата розширення Ethernet для Pico

Плата розширення Raspberry Pi Pico Ethernet to UART HAT (20410) від Waveshare, модель 20410, — це конвертер Ethernet 10/100 Мбіт/с в UART з підтримкою 2-канальної прозорої передачі даних для Raspberry Pi Pico / Pico W, виготовлений Made in China.

Призначення та сумісність

Плата призначена для додавання дротового Ethernet-інтерфейсу до контролерів серії Raspberry Pi Pico. Стандартний роз’єм Raspberry Pi Pico забезпечує сумісність із Raspberry Pi Pico та Pico W у форм-факторі Pico / Pico W. Розташування штирів роз’єму з зворотного боку дає змогу одночасно приєднувати інші плати розширення Pico з відповідним роз’ємом.

Підтримується чотири мережеві режими роботи: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER, що дозволяє будувати різні варіанти мережевих застосунків на базі Pico.

Основні характеристики

• Вбудований прозорий трансівер Ethernet-UART з двома незалежними каналами UART, автономна прозора передача даних для кожного каналу.
• Двонаправлена прозора передача даних між UART та Ethernet.
• Інтерфейс Ethernet 10/100M, повнодуплексний/напівдуплексний, автоузгодження, сумісний зі стандартом 802.3.
• Auto-MDI/MDIX — автоматичне визначення та перемикання типу кабелю Ethernet.
• Підтримка DHCP (автоматичне отримання IP-адреси) та доступу до доменів через DNS.
• Налаштування режиму роботи мікросхеми, порту, IP-адреси та інших мережевих параметрів за допомогою програмного забезпечення головного комп’ютера або команд по UART.
• Повнодуплексний або напівдуплексний зв'язок UART, підтримка автоматичного перемикання RS485 RX/TX (потрібен зовнішній контролер RS485).
• Підтримка програмного забезпечення віртуального послідовного порту (входить до комплекту ПЗ).
• Підтримка механізму KEEPALIVE для контролю активності з’єднання.
• Вбудовані рівні Ethernet MAC та PHY на борту.
• Вбудовані перемички для конфігурації контактів інтерфейсу.
• Постачається з ресурсами для розробки та керівництвом (приклади для Pico / Raspberry Pi / Arduino / STM32).

Технічні характеристики

• Робоча напруга: 3.3V / 5V.
• Робочий струм: 140 mA.
• Робочий режим: TCP / UDP.
• Швидкість передачі даних по UART: від 300 bps до 921.6 Kbps.
• UART TTL: сумісний з рівнями 3.3V / 5V.
• Робоча температура: від -40℃ до 85℃.
• Умови зберігання: від -55℃ до 125℃.
• Габаритні розміри плати: 74.54 × 21.00 мм (загальні габарити: приблизно 74.5 мм × 21 мм × 15 мм).
• Вага: 0.019 кг.

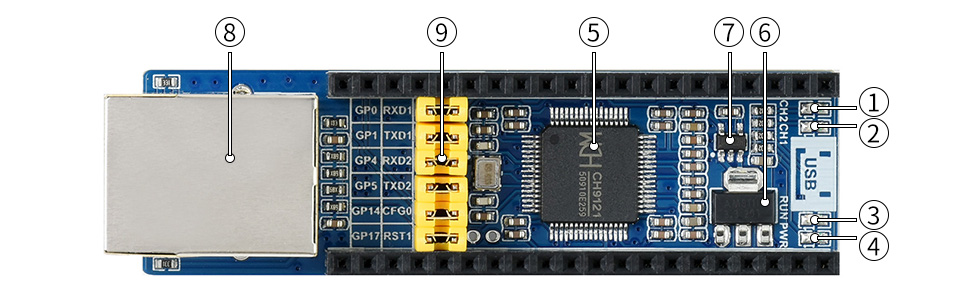

Елементи плати

1. Індикатор підключення UART 2.
2. Індикатор підключення UART 1.
3. Індикатор робочого стану CH9121.
4. Індикатор живлення.
5. Мікросхема драйвера CH9121.
6. ІС живлення AMS1117-3.3V.
7. Мікросхема живлення RT9193-18GB.
8. Роз’єм Ethernet.
9. Перемички конфігурації контактів інтерфейсу.

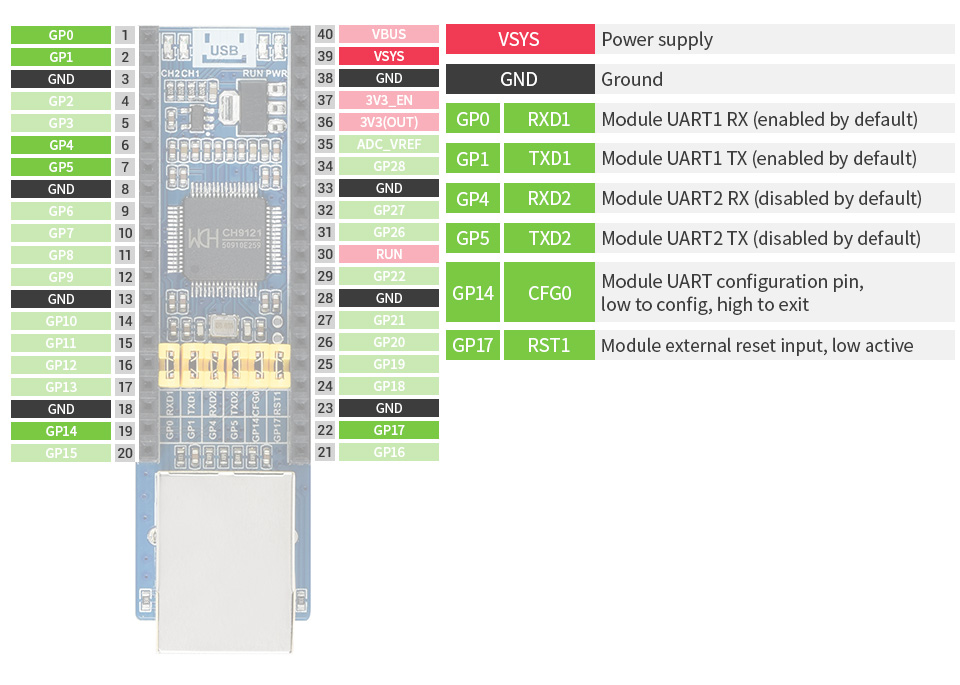

Інтерфейси та підключення

Плата підключається безпосередньо до Raspberry Pi Pico/Pico W через стандартний гребінчастий роз’єм. Зворотне розташування штирів дає змогу «прошаровувати» інші HAT-плати Pico.

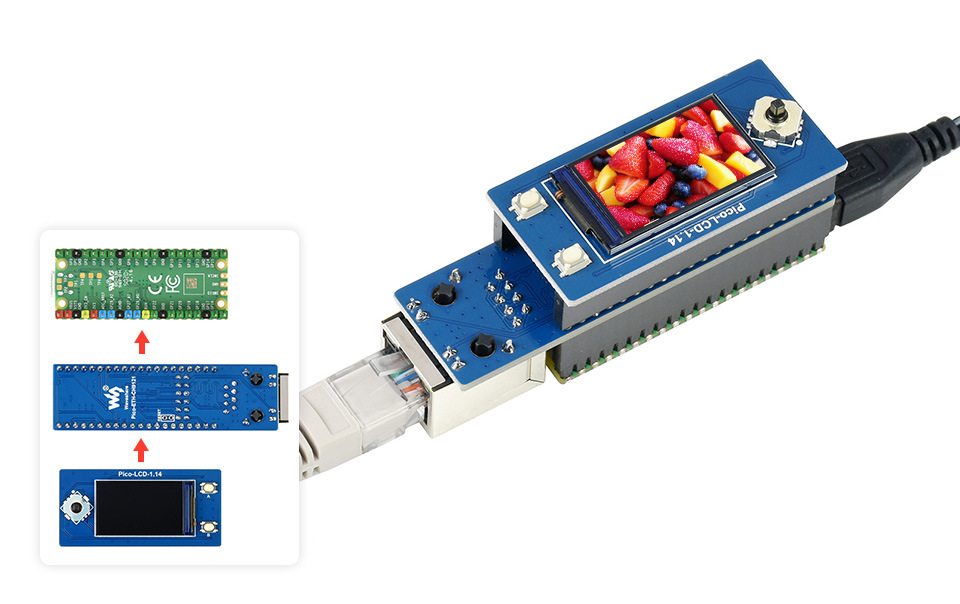

Примітка: Raspberry Pi Pico та Pico-LCD-1.14 на зображеннях наведені лише для демонстрації та в комплект поставки не входять.

Мережеві режими та сценарії застосування

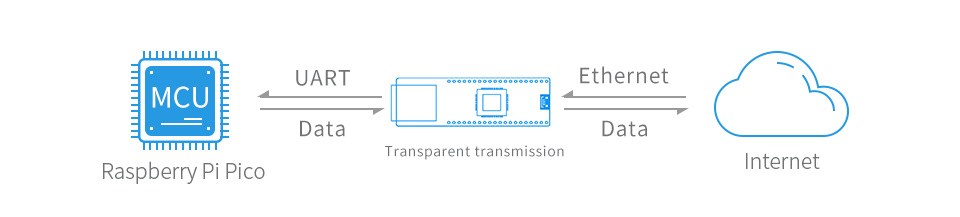

Плата підтримує чотири режими роботи: TCP-КЛІЄНТ, TCP-СЕРВЕР, UDP-КЛІЄНТ, UDP-СЕРВЕР. Це дозволяє використовувати її для прозорої передачі послідовних даних через Ethernet, організації мережевих шлюзів на базі UART, підключення промислових пристроїв із послідовним інтерфейсом до локальної мережі тощо.

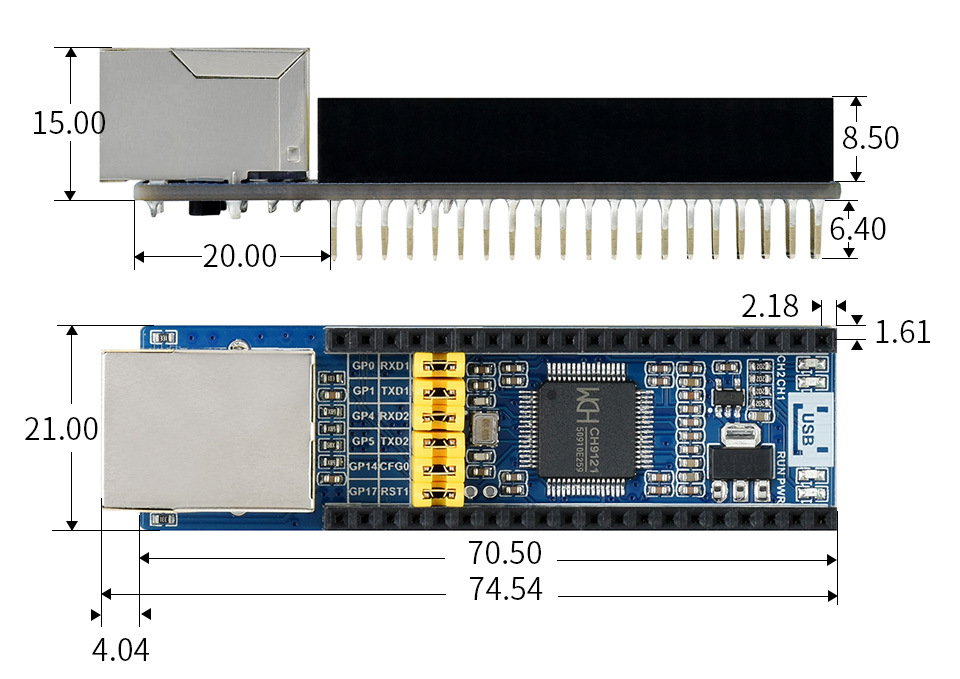

Габарити та вага

Плата має компактний форм-фактор, зручний для монтажу разом з Raspberry Pi Pico у макетах та готових пристроях.

• Габаритні розміри: 74.5 мм × 21 мм × 15 мм (типові).
• Вага: 0.019 кг.

Програмне забезпечення та ресурси

Для пришвидшення розробки виробник надає ресурс з документацією та прикладами для Pico, Raspberry Pi, Arduino та STM32.

Інформація для розробників (Wiki): Pico-ETH-CH9121

Комплект поставки

1. Плата розширення Pico-ETH-CH9121 ×1.
