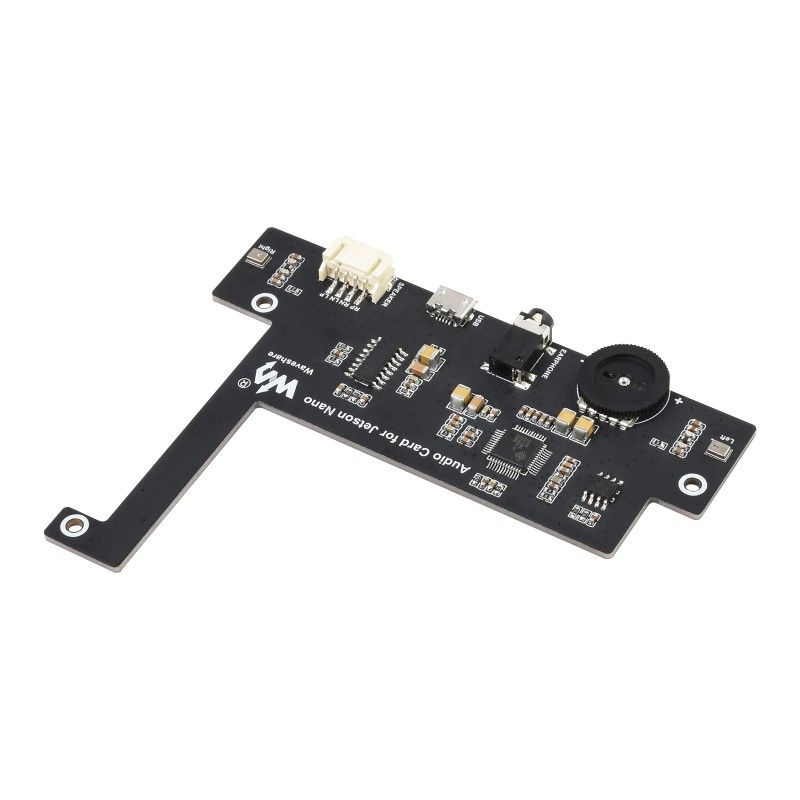

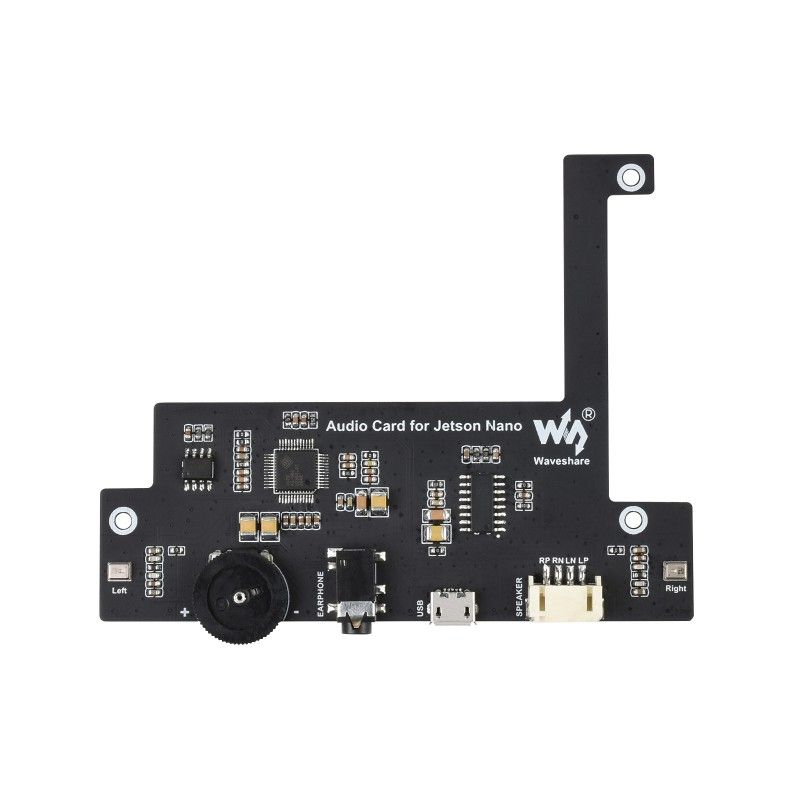

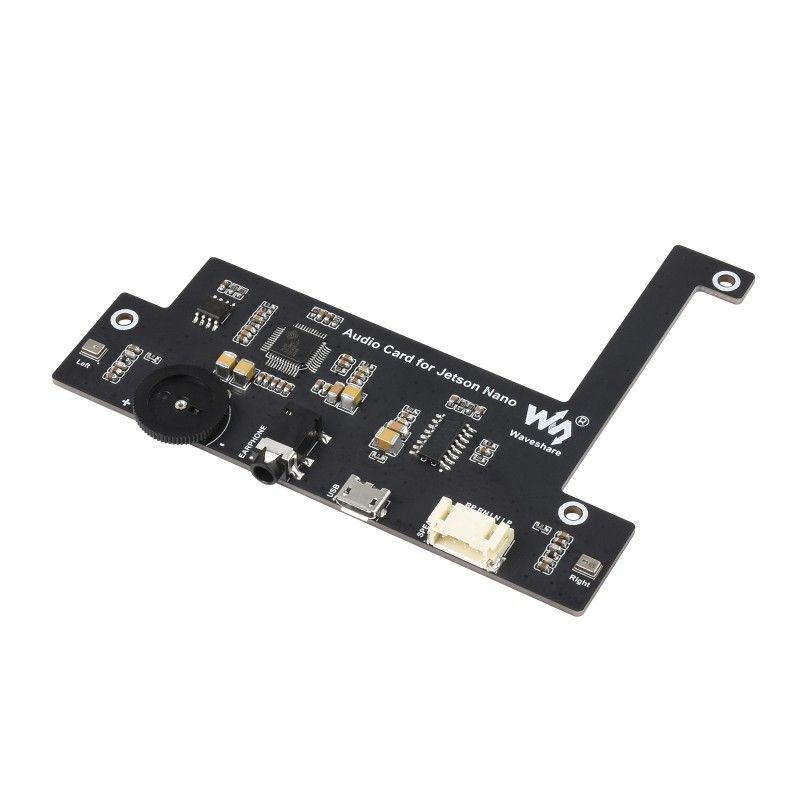

NVIDIA Jetson Nano Audio Card HAT (19491) плата розширення аудіо

Плата розширення NVIDIA Jetson Nano Audio Card HAT (19491) від Waveshare, модель 19491, – це плата розширення форм-фактору HAT для серії модулів Jetson Nano з підключенням через USB та вбудованими мікрофонами, вироблена в Made in China.

Призначення та сумісність

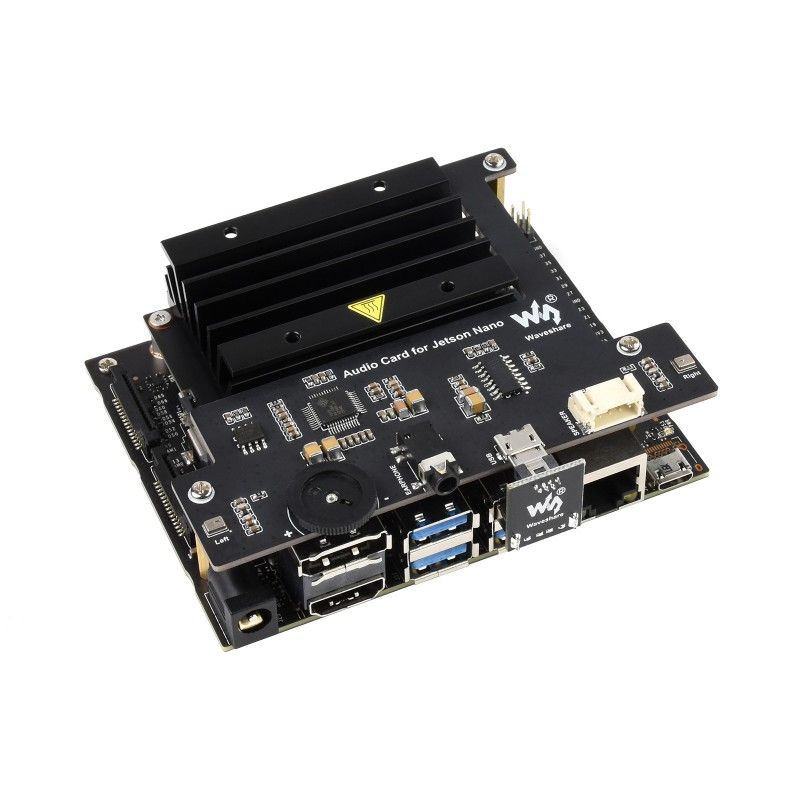

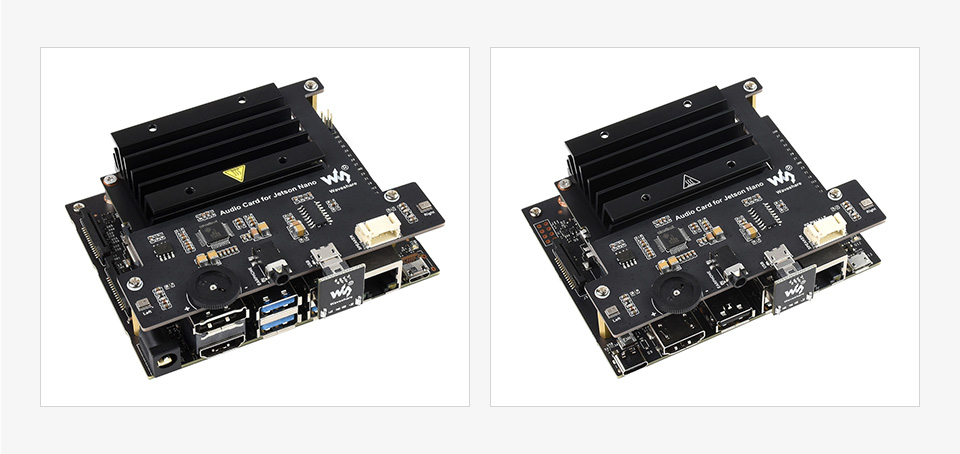

Плата розширення NVIDIA Jetson Nano Audio Card HAT (19491) додає мікрокомп’ютеру NVIDIA Jetson Nano функції запису та відтворення звуку. Пристрій працює в режимі Plug And Play, не потребує встановлення драйверів та з’єднується з Jetson Nano через USB-порт. Підходить для Jetson Nano Developer Kit, у тому числі для варіантів Jetson Nano B01 та Jetson Nano 2 ГБ.

Основні характеристики

• Форм-фактор: плата розширення (Audio Card HAT) для серії Jetson Nano.
• Інтерфейс підключення: USB, без драйверів, Plug And Play.
• Аудіочіп: SSS1629, робота по шині USB.
• Вбудовані 2 MEMS si-мікрофони для стереозапису.
• Стандартний 3,5 мм аудіороз’єм для підключення навушників.
• Двоканальний роз’єм для прямого підключення динаміків з окремою ручкою регулювання гучності.
• Є EEPROM та підсилювач потужності PAM8403 на платі.
• Надання демонстраційних кодів для синтезу мови, диктування мови, пробудження мови та мовного діалогу.
• Поставляється з ресурсами для розробки та керівництвом користувача.

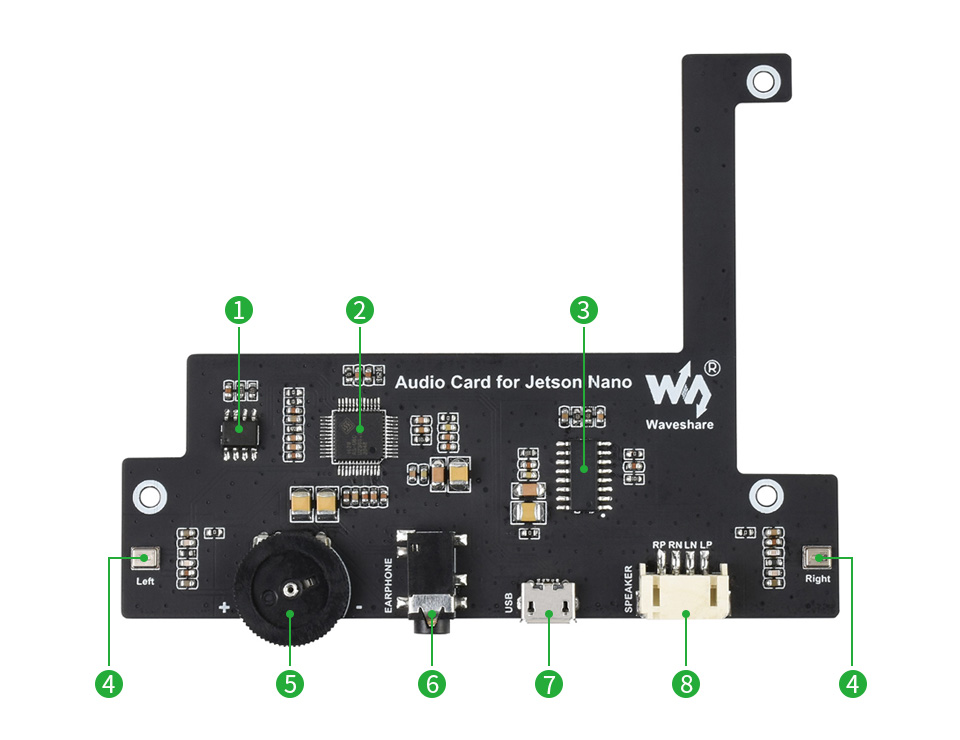

Елементи плати

Плата містить основні вузли, необхідні для роботи зі звуком на Jetson Nano:

1. EEPROM
2. Аудіочіп SSS1629
3. Підсилювач потужності PAM8403
4. MEMS-мікрофон
5. Ручка регулювання гучності динаміка
6. Аудіороз’єм 3,5 мм
7. Роз’єм USB
8. Роз’єм динаміка

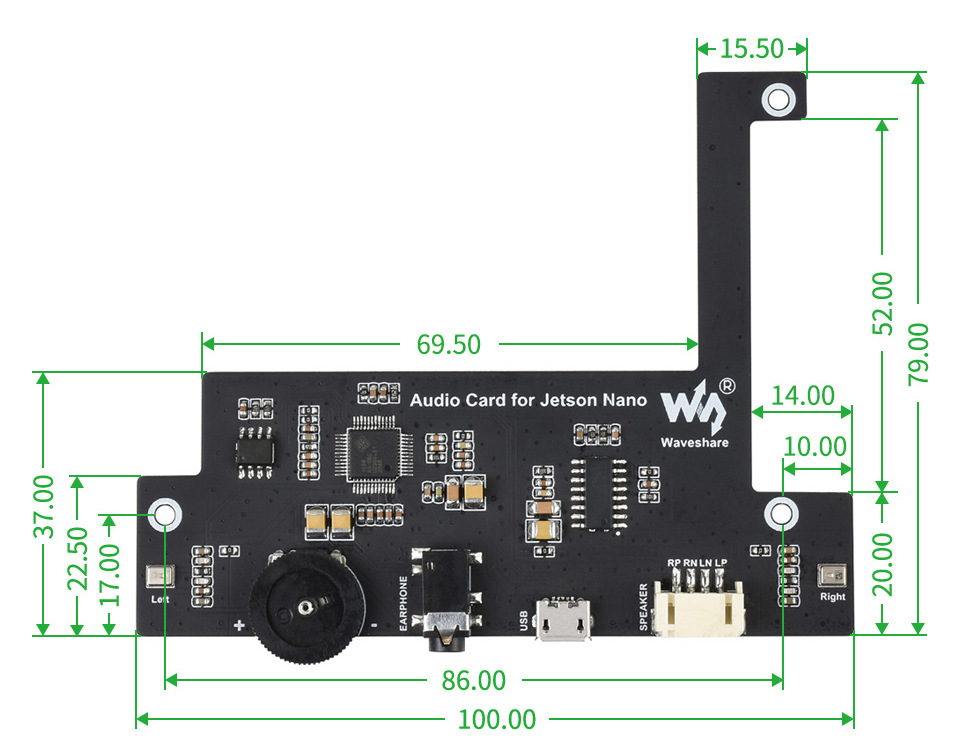

Габарити та вага

Габаритні розміри: 100 × 79 мм

Вага: 0,26 кг

Програмне забезпечення та ресурси

Для розробників доступні ресурси та приклади використання плати на офіційному Wiki виробника:

Wiki: Audio_Card_for_Jetson_Nano

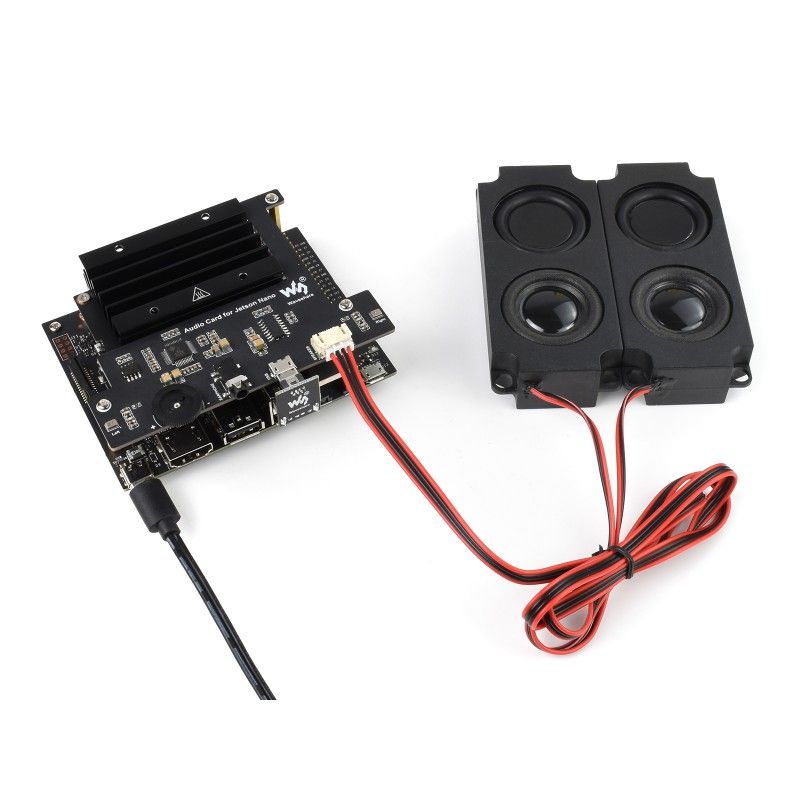

Комплект поставки

1. Звукова карта для Jetson Nano x1
2. Динамік 8 Ом 5 Вт (2 шт.) x1
3. USB-адаптер Jetson Nano x1
4. Набір гвинтів x1
