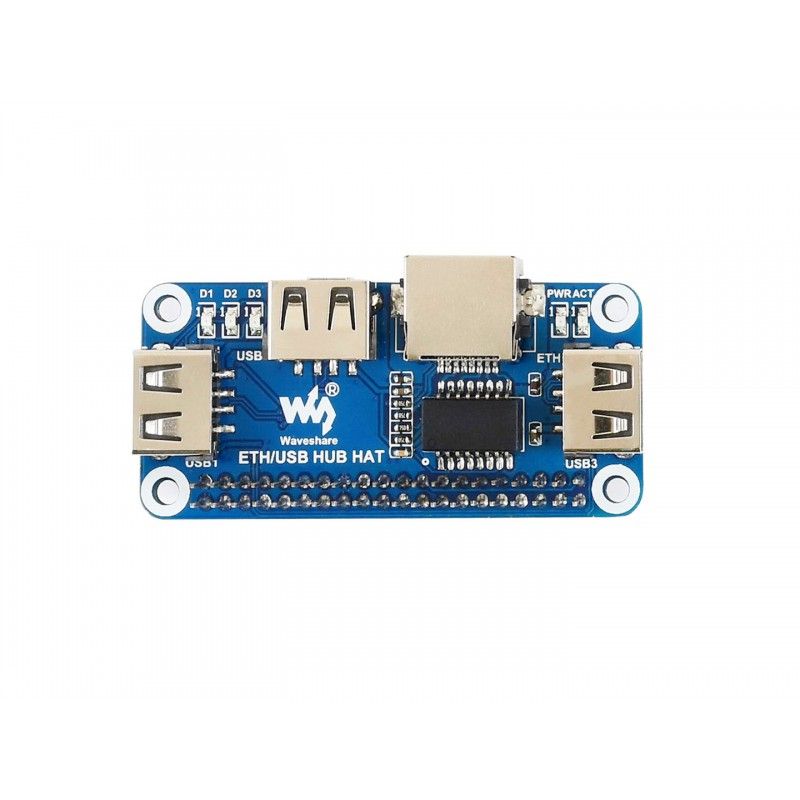

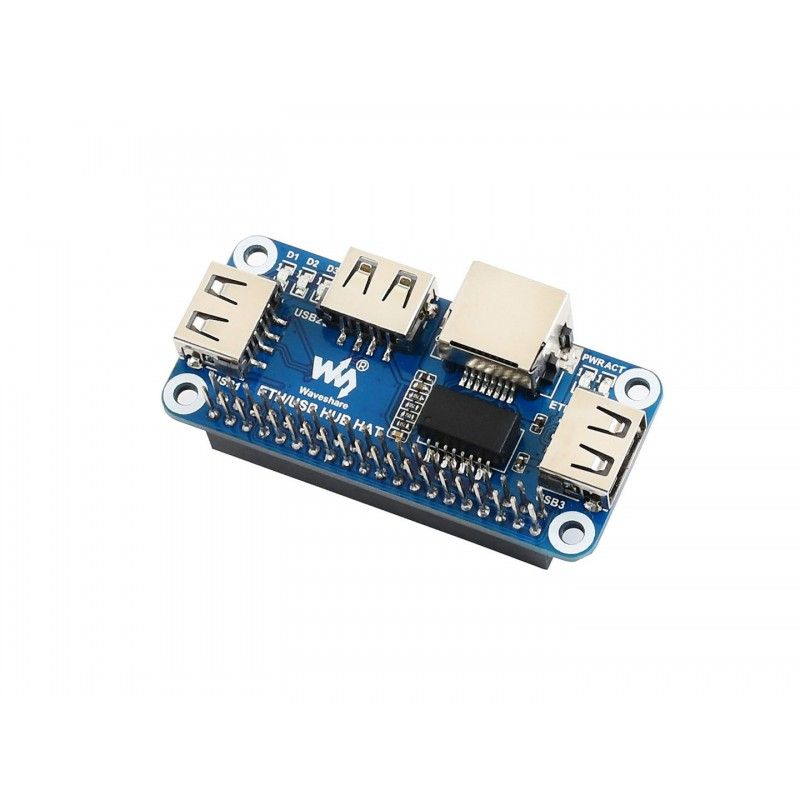

Плата розширення Raspberry Pi ETH/USB HUB HAT (16595) для мережі та USB

Плата розширення Raspberry Pi ETH/USB HUB HAT (16595) від Waveshare, модель 16595 (Made in China), додає до Raspberry Pi три порти USB 2.0 та дротовий 10/100 Ethernet через порт RJ45 у форм-факторі HAT для компактних SBC.

Призначення та сумісність

Raspberry Pi ETH/USB HUB HAT (16595) спеціально розроблена для мікрокомп’ютерів Raspberry Pi як плата розширення, що поєднує USB-концентратор і Ethernet-адаптер. Плата забезпечує стабільне дротове підключення до мережі через RJ45 і розширює кількість доступних USB-портів.

Конструкція сумісна з різними версіями Raspberry Pi, зокрема підходить для:

• Raspberry Pi Zero
• Raspberry Pi Zero W
• Raspberry Pi Zero WH

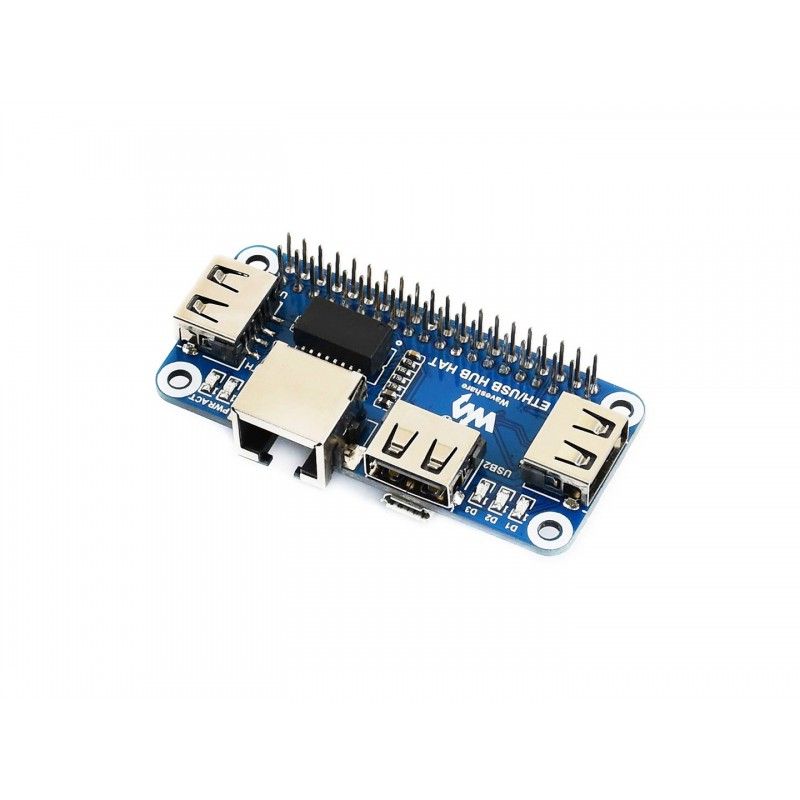

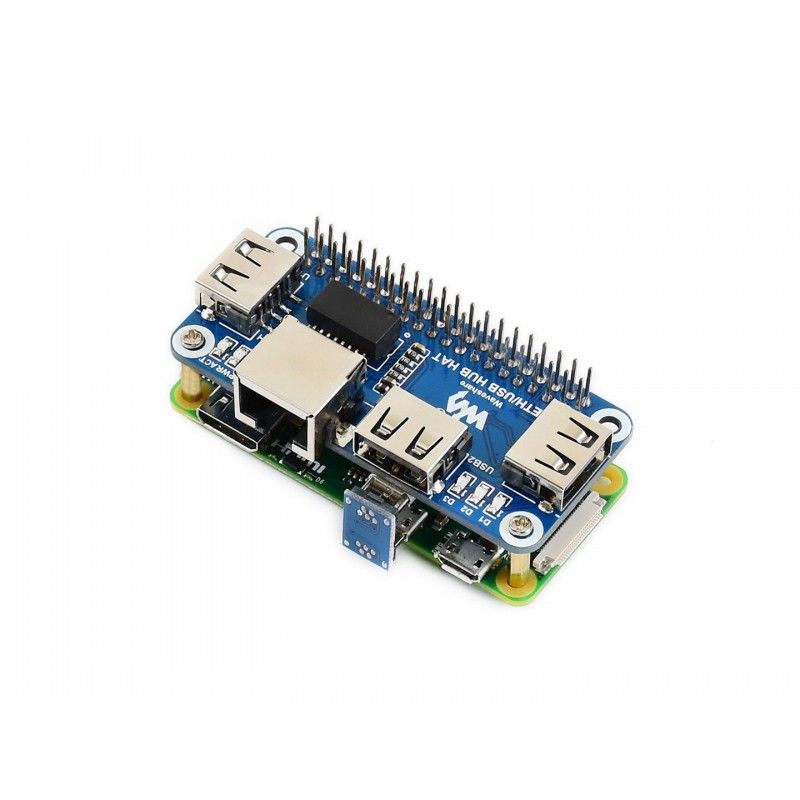

Підключення до Raspberry Pi здійснюється через GPIO-роз’єм і USB-інтерфейс (через Micro USB конектор або кабель, залежно від моделі Raspberry Pi).

Основні характеристики

• Форм-фактор: плата розширення HAT для Raspberry Pi
• USB-хаб: 3 порти USB, сумісні з USB 2.0 / 1.1 (USB1 ~ USB3)
• Ethernet: порт RJ45 10/100 Мбіт/с на базі мікросхеми RTL8152B
• Ethernet-фільтр: TS8121A (хвильовий фільтр Ethernet)
• USB-концентратор: мікросхема FE1.1S
• Світлодіодні індикатори:
  • PWR – індикатор живлення
  • ACT – індикатор активності Ethernet
  • D1 ~ D3 – індикатори стану портів USB1 ~ USB3
• Робоча напруга: 5 В
• Ethernet: 10/100 Ethernet
• Країна виробника: Made in China

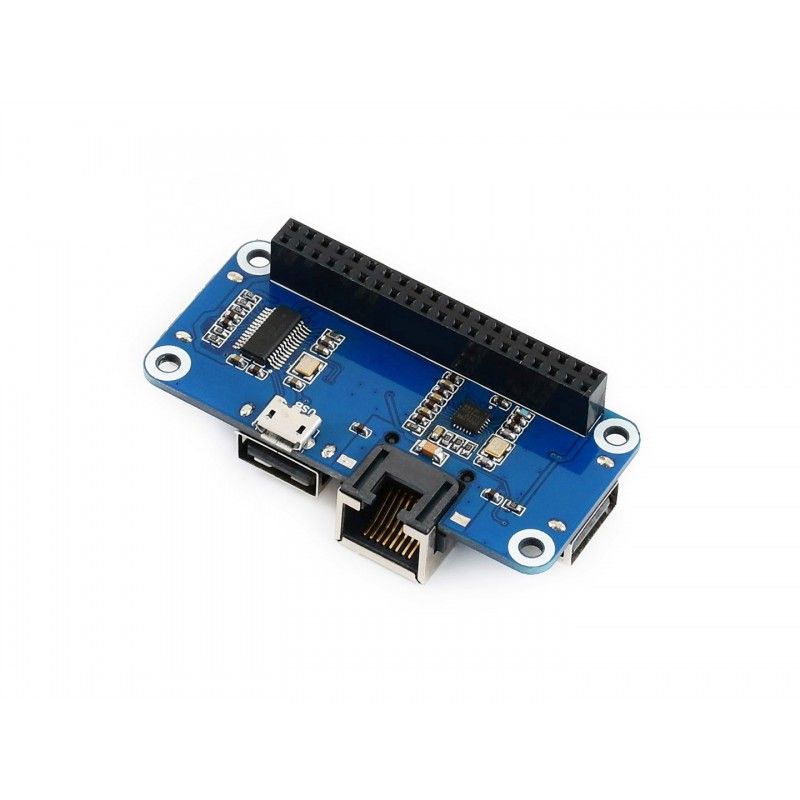

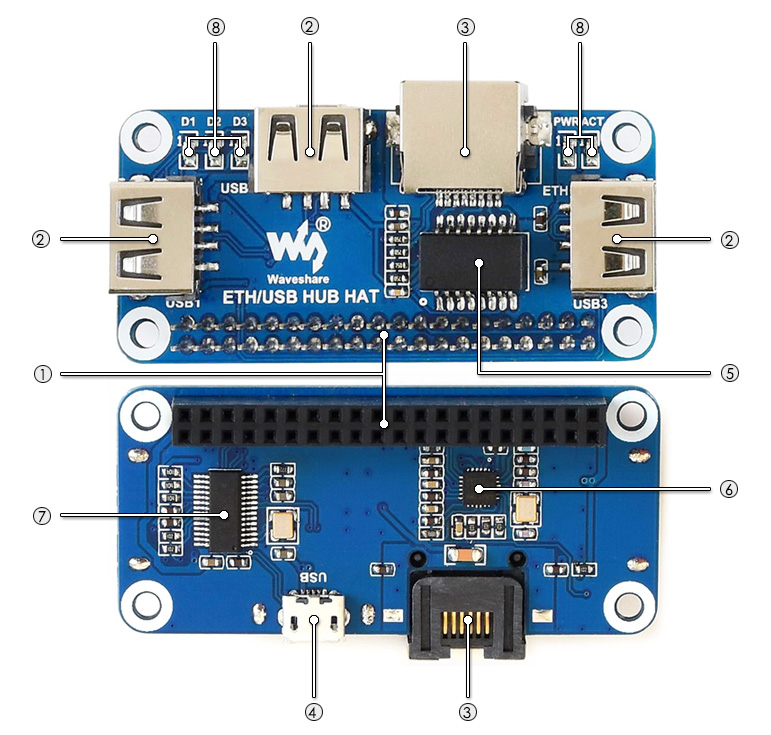

Елементи плати

1. Інтерфейс Raspberry Pi GPIO – для підключення плати розширення до Raspberry Pi.
2. Порти USB – USB1 ~ USB3.
3. Порт RJ45 – інтерфейс Ethernet 10/100 Мбіт/с.
4. Інтерфейс USB HUB (знизу) – для підключення хаба до USB-порту Raspberry Pi:
   • Raspberry Pi Zero / Zero W / Zero WH: підключення через роз’єм Micro USB.
   • Raspberry Pi B+ / 2B / 3B / 3B+ / 4B: підключення через кабель Micro USB.
5. TS8121A – хвильовий фільтр Ethernet.
6. RTL8152B – мікросхема Ethernet 10/100 Мбіт/с.
7. FE1.1S – USB-концентратор.
8. Світлодіодні індикатори:
   • PWR – живлення плати.
   • ACT – активність Ethernet.
   • D1 ~ D3 – індикація для USB1 ~ USB3.

Габарити та вага

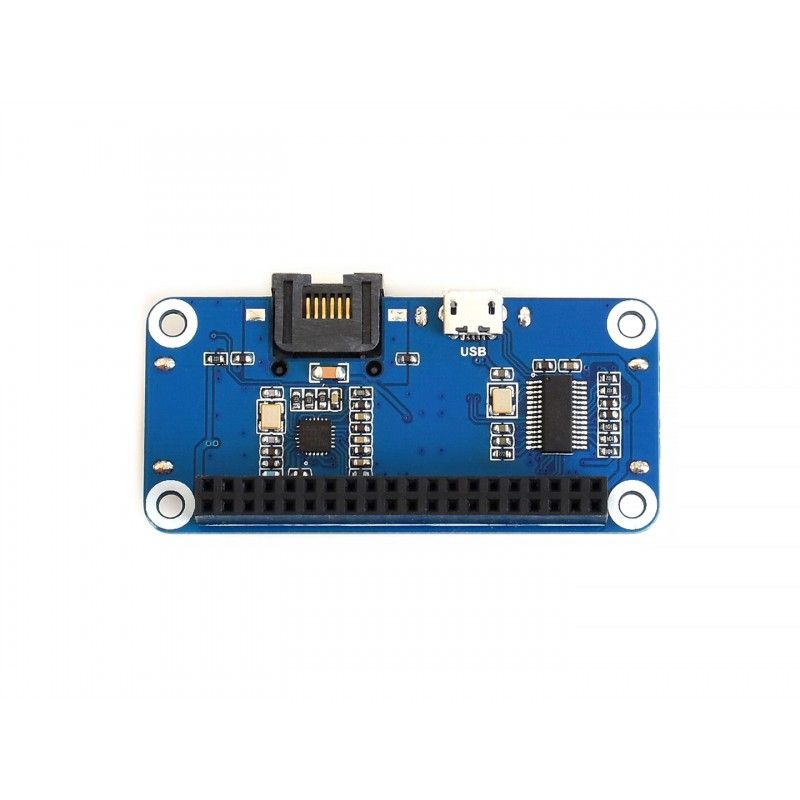

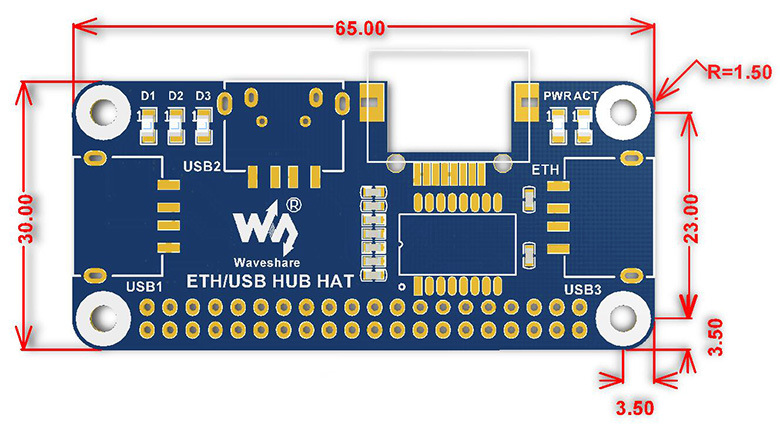

Габаритні розміри плати: 65 мм × 30 мм.

Вага: 0.068 кг.

Програмне забезпечення та ресурси

Докладна технічна інформація, приклади підключення та інші матеріали для розробників доступні на Wiki-вікі сторінці виробника:

www.waveshare.com/wiki/ETH/USB_HUB_HAT

Комплект поставки

1. Плата ETH/USB HUB HAT ×1
2. Micro USB конектор ×1
3. Micro USB кабель ×1
4. Набір кріплення ×1
