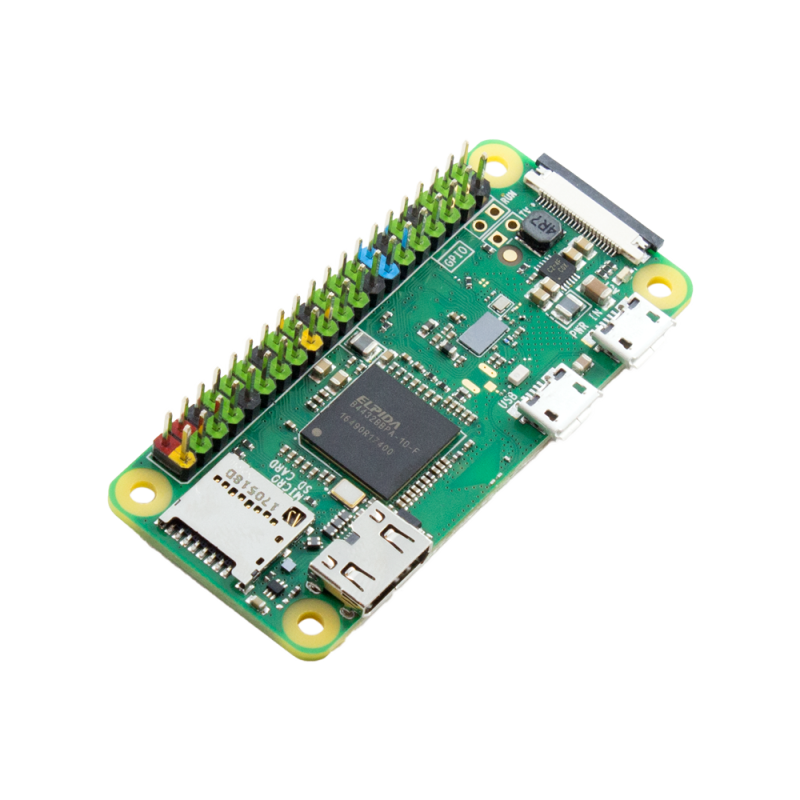

Raspberry Pi Zero WH мікрокомп’ютер з попередньо запаяним GPIO-header

Мікрокомп'ютер Raspberry Pi Zero WH виробника Raspberry Pi, модель V86321 — одноплатний ARM‑мікрокомп’ютер форм‑фактора Zero / Zero W з Wi‑Fi 2.4GHz, Bluetooth 4.1, попередньо розпаяним 40‑контактним GPIO‑хедером, країна виробника: Made in UK.

Призначення та сумісність

Raspberry Pi Zero WH — це компактний одноплатний комп’ютер на базі ARM‑архітектури, призначений для експериментів з додатками інтернету речей (IoT), автоматизації, роботи з камерами, створення міні‑серверів, плеєрів, медіацентрів, ігрових консолей, елементів робототехніки, VPN‑клієнтів та навчальних проєктів з програмування (php / python / nodejs / etc / c++).

Плата працює під керуванням широкого кола операційних систем — насамперед Linux‑дистрибутивів (наприклад, ArchLinux). Для запуску ОС необхідно додати карту пам’яті MicroSD з підготовленим образом системи. Варто враховувати, що використовується одноядерний процесор, тому вибір та налаштування ОС мають бути відповідними до обчислювальних можливостей.

Основні характеристики

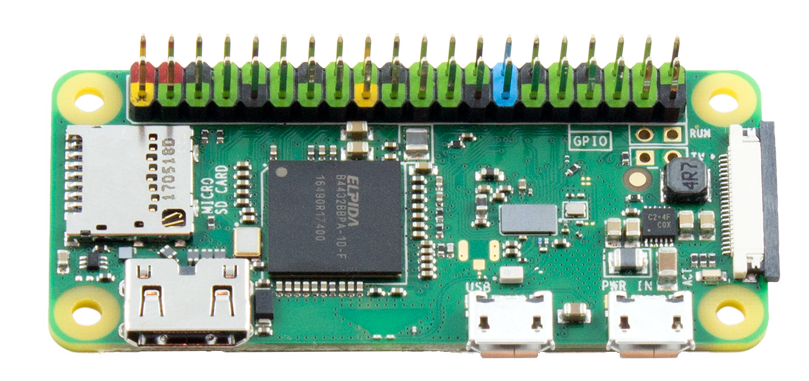

Мікрокомп’ютер побудований на чіпі Broadcom BCM2835, кристал якого поєднує CPU та GPU, а зверху розташований чіп оперативної пам’яті Elpida обсягом 512MB.

• Чіп: Broadcom BCM2835 з інтегрованими CPU та GPU
• Процесор CPU: ARM1176JZ-F (Cortex-A53 @ 1GHz згідно атрибутів) з тактовою частотою 1 ГГц
• Кількість ядер: single-core (одноядерний)
• Графічний співпроцесор GPU: VideoCore IV з тактовою частотою 400 МГц
• RAM: 512MB (чіп Elpida B4432BBPA-10-F 512MB)
• Форм‑фактор: Zero / Zero W
• Пам’ять: карта Micro SD (слот для MicroSD / Micro SD card)
• Стандартний 40‑піновий роз’єм GPIO розпаяний на платі (можливе кольорове маркування контактів)
• Роз’єм композитного відео
• Роз’єм камери CSI (Camera Serial Interface)
• Країна виробника: Made in UK

Інтерфейси та підключення

• HDMI: 1 × Mini HDMI для підключення монітора чи телевізора
• USB: наявний USB‑інтерфейс, Mini HDMI і Micro USB c OTG
• Живлення: від порта Micro USB
• GPIO: стандартний 40‑контактний хедер для плат розширення та підключення периферії
• Карта пам’яті: MicroSD як основний носій ОС та даних

Бездротові можливості

За бездротовий зв’язок відповідає модуль CYW43438, антена інтегрована безпосередньо в друковану плату.

• Частотний діапазон: 2,4 ГГц
• Wi‑Fi: 802.11 b/g/n wireless LAN (2.4GHz)
• Bluetooth 4.1
• Bluetooth Low Energy (BLE)

Габарити

Raspberry Pi Zero WH має компактні розміри, що спрощує монтаж у невеликі корпуси та вбудовані системи:

• Габаритні розміри: 66 мм × 32 мм × 5 мм
