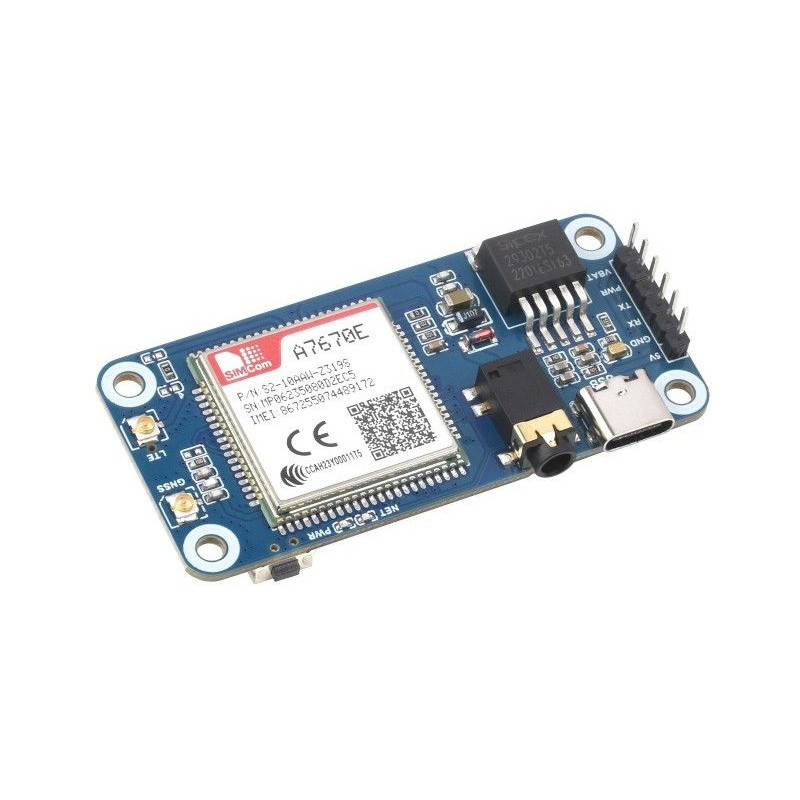

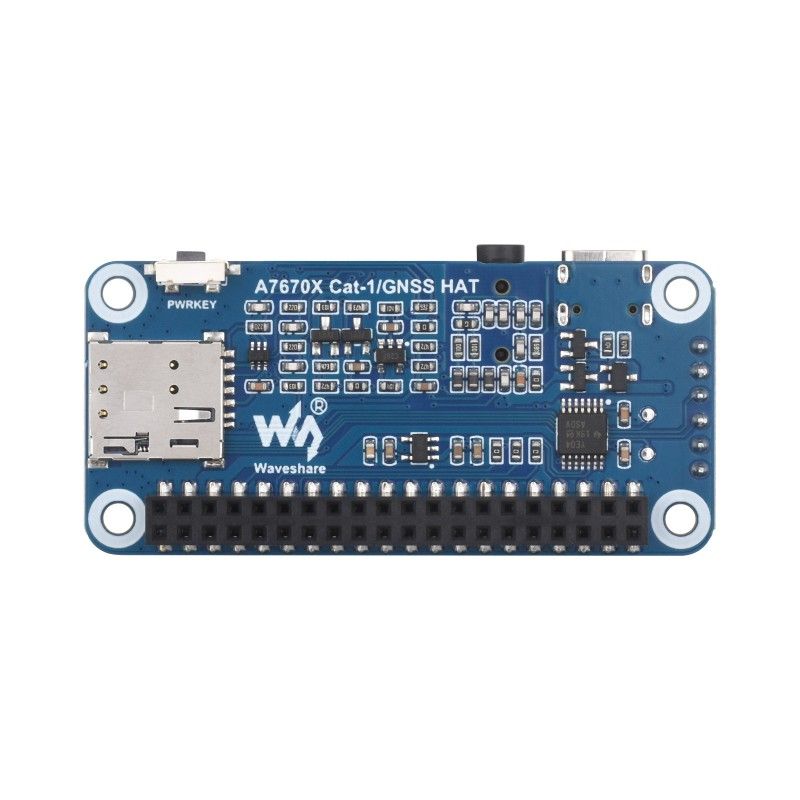

Raspberry Pi A7670E Cat-1/GNSS HAT (26631) плата розширення для Raspberry Pi

Плата розширення Raspberry Pi A7670E Cat-1/GNSS HAT (26631) від Waveshare, модель 26631 — HAT-плата форм-фактора «плата розширення» для Raspberry Pi з модулем A7670E, що підтримує LTE Cat-1/2G зв’язок і GNSS, виробництво: Made in China.

Призначення та сумісність

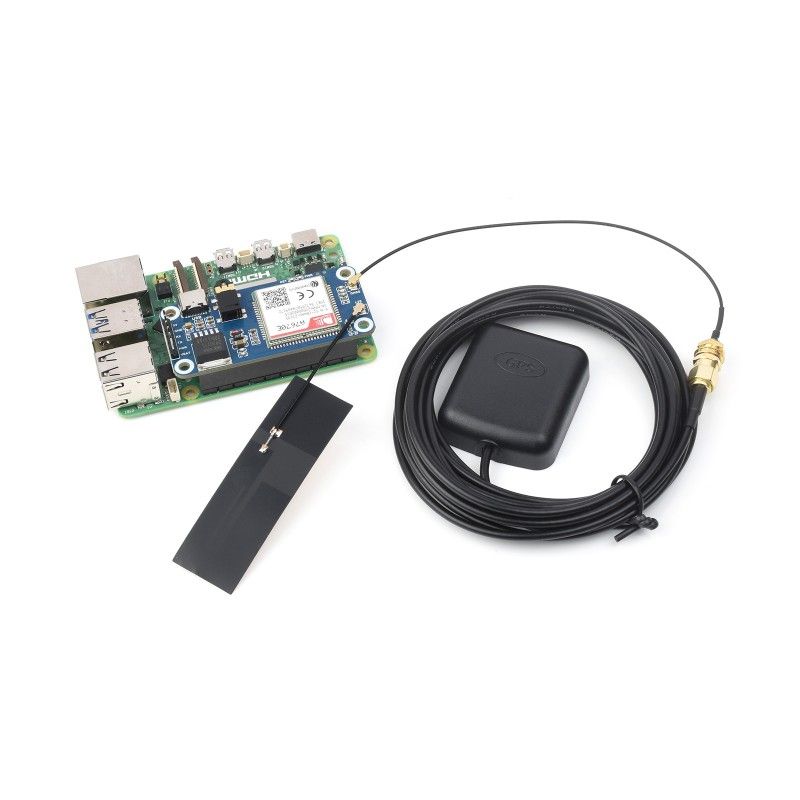

A7670E Cat-1/GNSS HAT — модуль мобільного зв’язку та навігації для одноплатних комп’ютерів Raspberry Pi. Плата підключається через стандартний 40PIN GPIO роз’єм та сумісна з платами серії Raspberry Pi. Рішення орієнтоване на IoT-системи, віддалений моніторинг, відстеження об’єктів, транспортні та навігаційні застосування.

Завдяки підтримці протоколів TCP/IP, HTTP(S), MQTT(S), FTP(S) і SSL плата підходить для побудови хмарних сервісів, передавання телеметрії та візуалізації даних через інтернет.

Основні характеристики

• Підтримка LTE Cat-1 та 2G (GSM/GPRS/EDGE) для мобільного доступу до мережі.

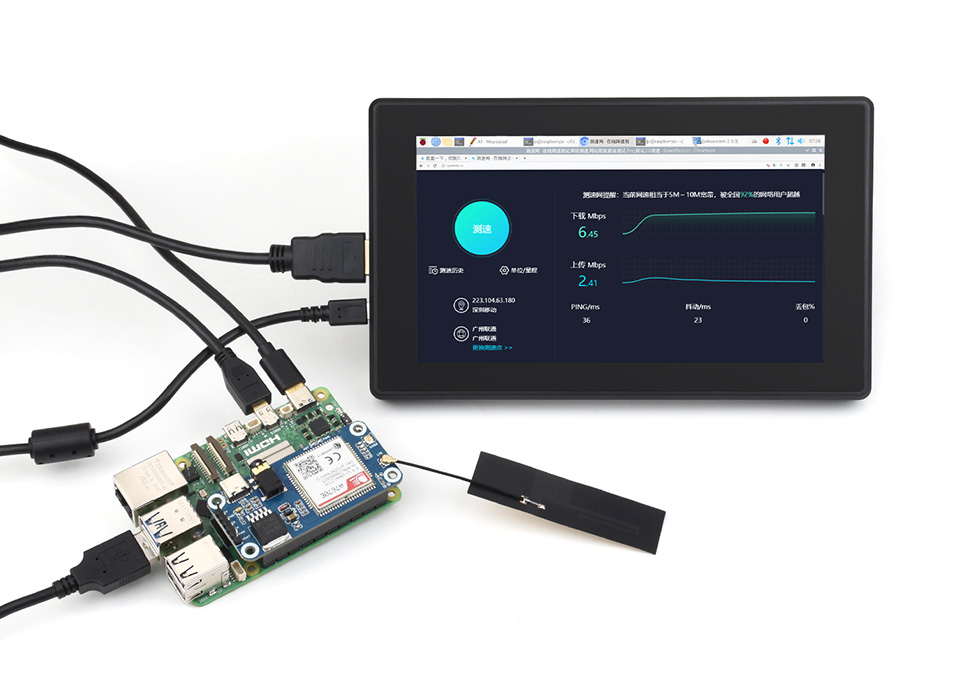

• Швидкість даних LTE Cat-1: до 10 Мбіт/с (завантаження), до 5 Мбіт/с (відправка).
• GNSS-позиціонування: GPS, BeiDou, ГЛОНАСС, а також позиціонування за базовими станціями (LBS).

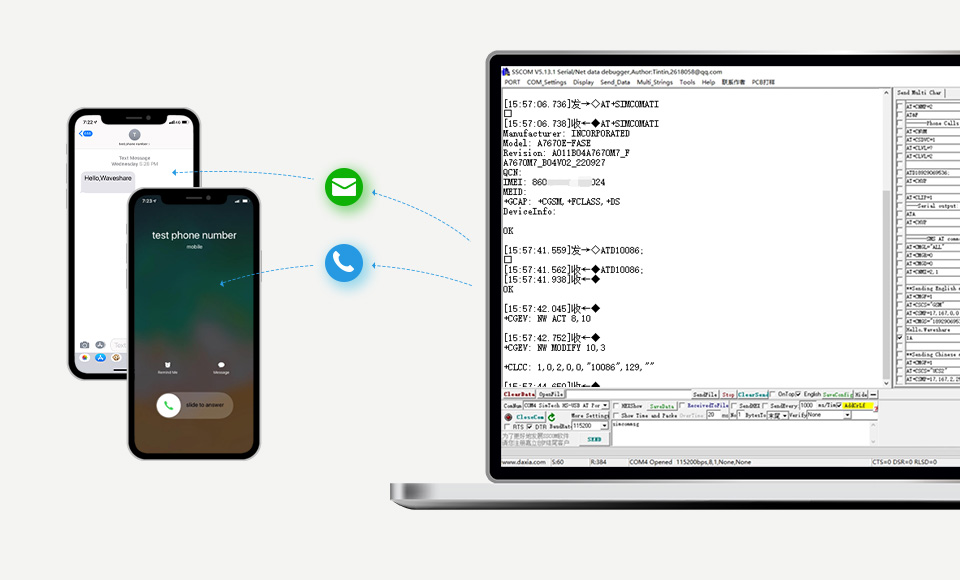

• Підтримка голосових дзвінків, SMS (MT, MO, CB, Text, PDU), комутований доступ у Windows/Linux.
• Протоколи: TCP/IP, HTTP(S), MQTT(S), FTP(S), SSL для хмарних застосунків.
• Функція TTS (синтез мовлення) для текстів китайською та англійською мовами.
• Підтримка SIM-карт 1,8 В / 3 В (вбудований слот).
• Два світлодіодні індикатори для контролю стану роботи.
• Надаються приклади та посібники для Raspberry Pi, Jetson Nano, Arduino, STM32.

Інтерфейси та підключення

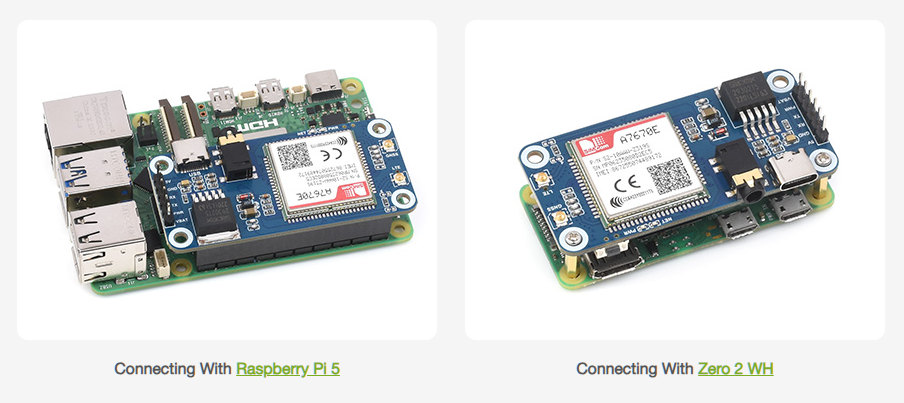

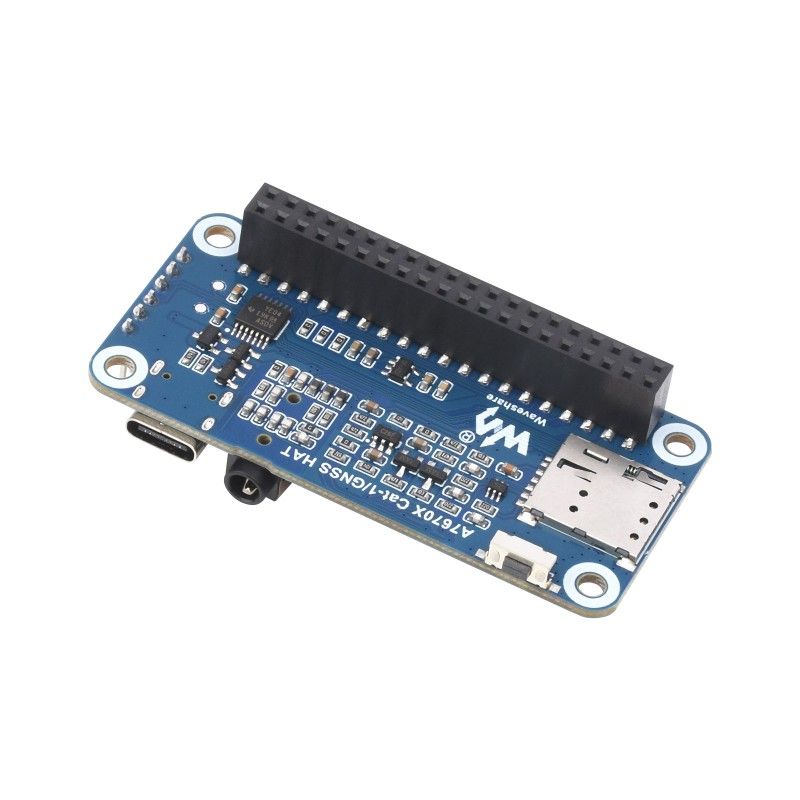

• Підключення до Raspberry Pi через 40PIN GPIO роз’єм HAT-формату.

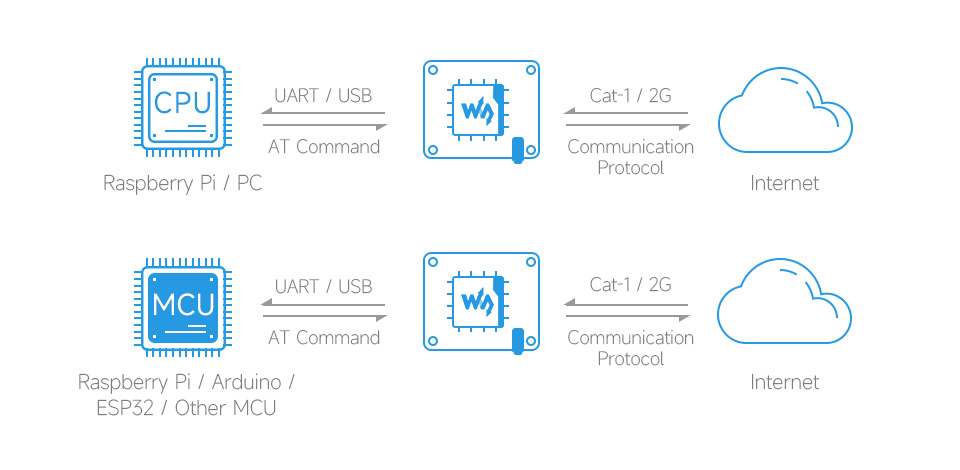

• Вбудований USB-інтерфейс для тестування AT-команд і мережевого з’єднання.
• Стандартний 3,5 мм аудіороз’єм для запису звуку, здійснення дзвінків і відтворення TTS.
• Розривні контакти управління, сумісні з модулем A7670E, спрощують підключення до Arduino/STM32 та інших головних плат.

Бездротові можливості

Діапазони частот:

• LTE Cat-1 LTE-FDD: B1, B3, B5, B7, B8, B20
• 2G GSM/GPRS/EDGE: 900 / 1800 МГц
• GNSS: GPS, BeiDou, ГЛОНАСС

Комутований доступ у Windows/Linux:

• LTE Cat-1: до 5 Мбіт/с (вихідна лінія) / до 10 Мбіт/с (низхідна лінія)
• EDGE: до 236,8 Кбіт/с (вихідна / низхідна)
• GPRS: до 85,6 Кбіт/с (вихідна / низхідна)

Живлення та електричні параметри

• Живлення 5 В через USB-порт або 5-вольтовий роз’єм.
• Живлення 3,7–4,2 В через роз’єм VBAT, підтримка живлення від Li-ion акумулятора 3,7 В.
• Робоча напруга логіки: 3,3 В.

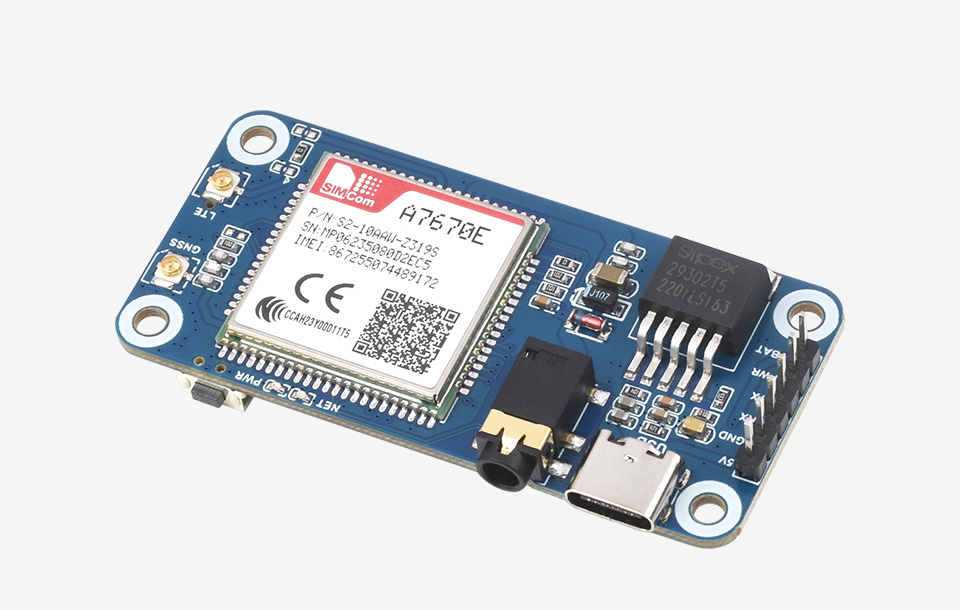

Елементи плати та розпіновка

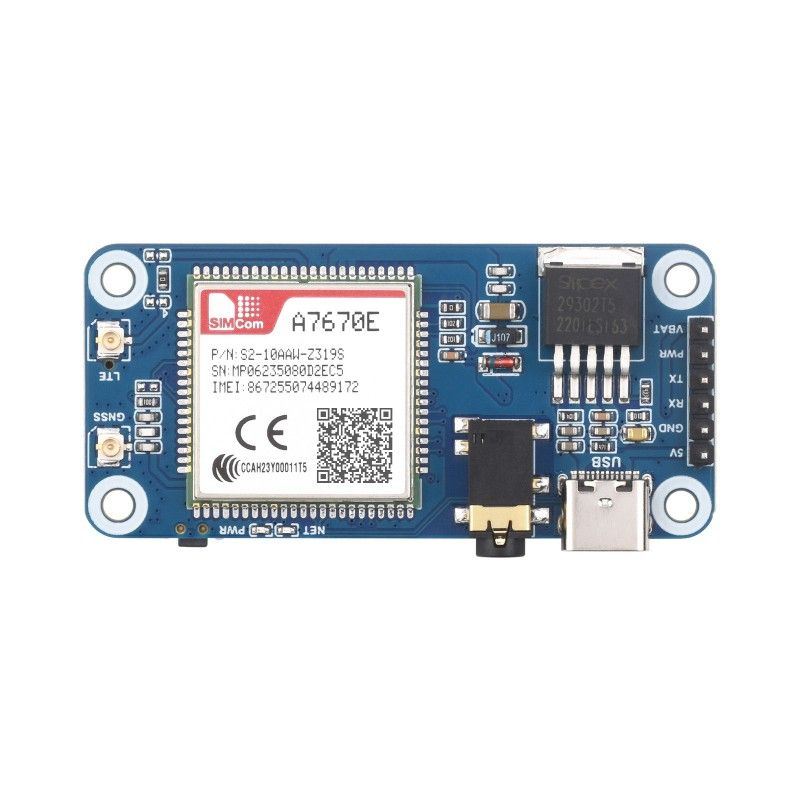

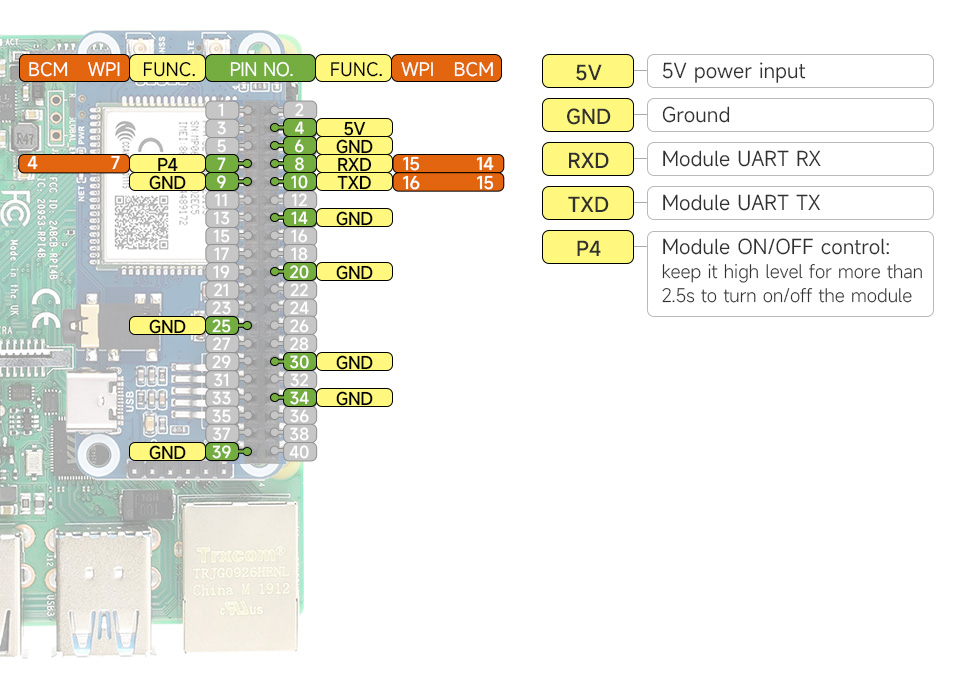

Плата має розривні контакти, аудіороз’єм, USB-інтерфейс, слот SIM, роз’єм GNSS-антени та світлодіодні індикатори. Деталізована розпіновка доступна на схемі нижче.

Приклади застосування та програмні ресурси

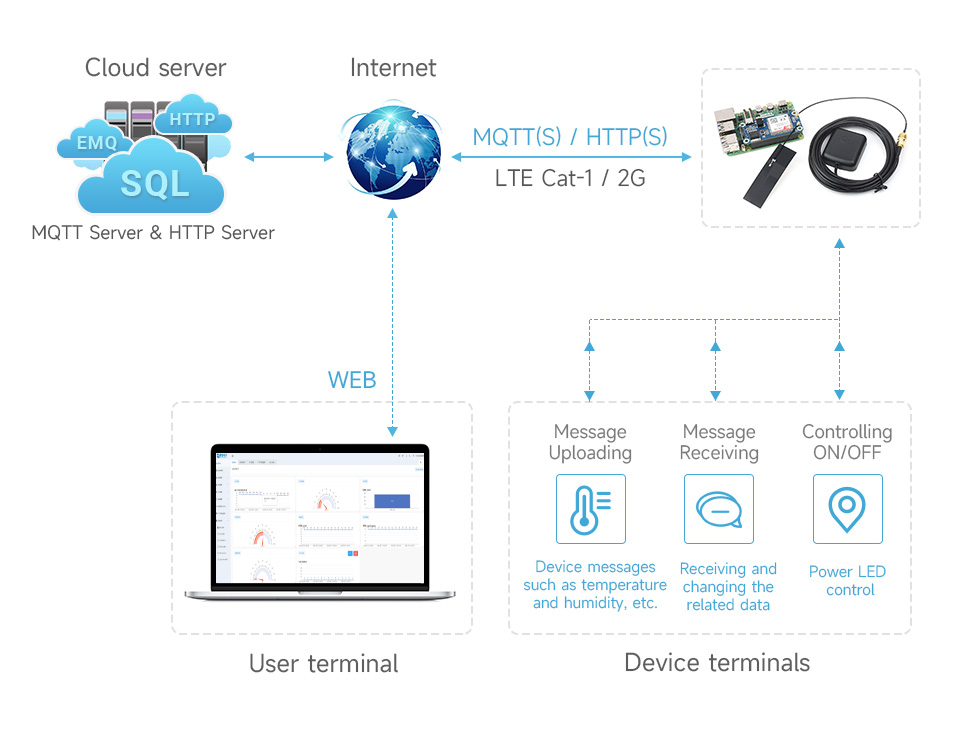

Плата підтримує підключення до Waveshare.Cloud і демонструє типові IoT-сценарії через MQTT:

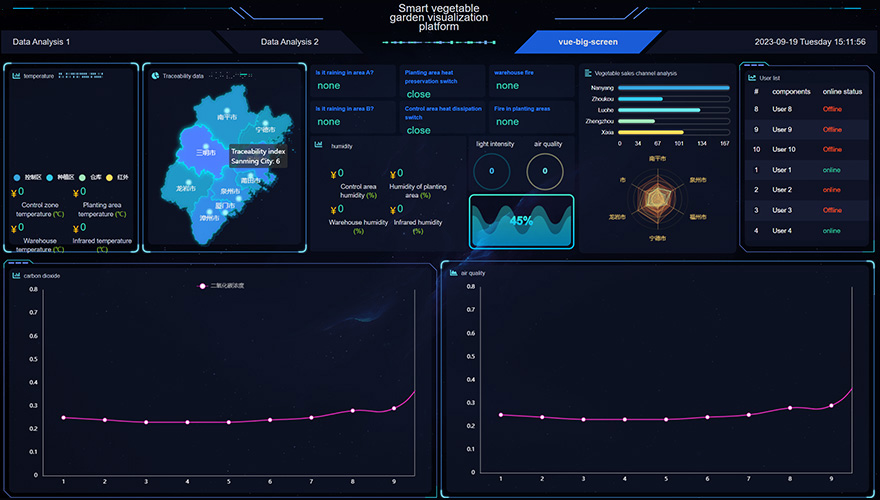

• розумні садові рішення (передавання даних датчиків, керування поливом і живленням);

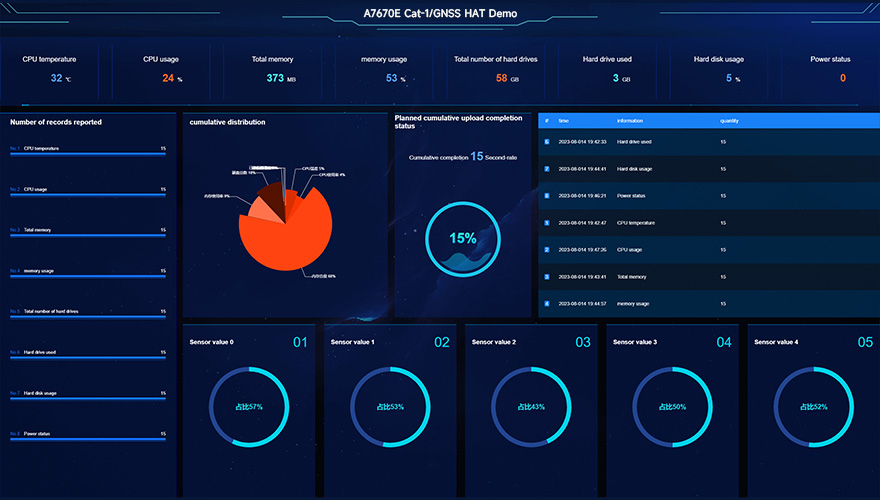

• хмарний моніторинг продуктивності сервера Raspberry Pi;
• IoT GPS мобільне позиціонування тварин або пристроїв.

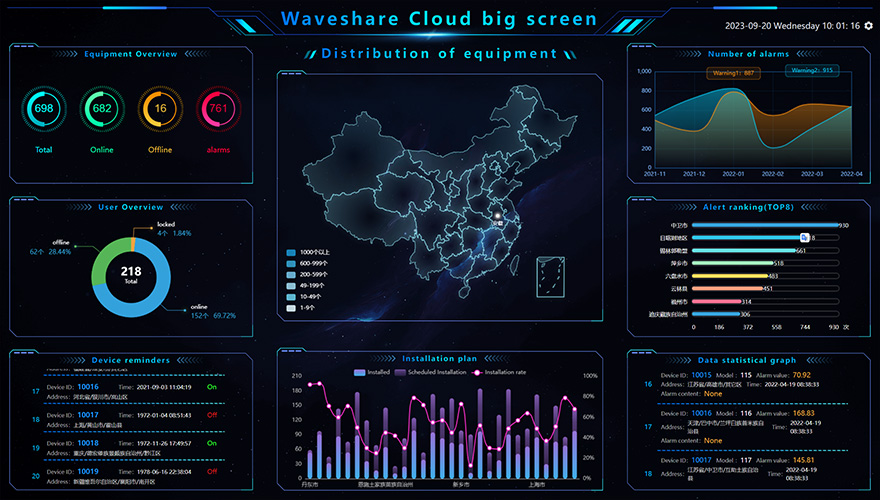

Підтримка Waveshare.Cloud — виробник надає підручник і демонстраційні приклади для швидкого старту з розумними IoT-рішеннями та широкоформатною візуалізацією даних.

Детальна технічна документація й приклади доступні на офіційній Wiki-сторінці виробника:
www.waveshare.com/wiki/A7670E_Cat-1/GNSS_HAT.

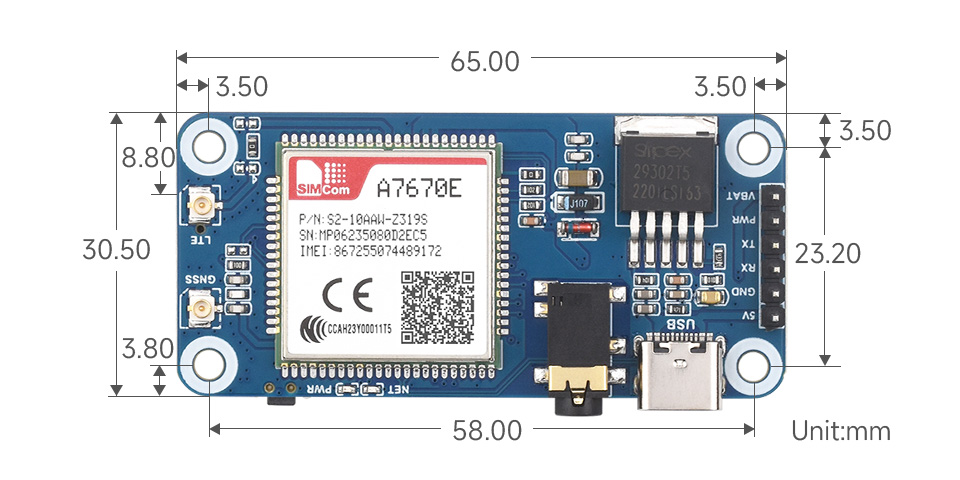

Габарити та вага

• Розміри плати: 65 × 30,5 мм.
• Вага: 0,116 кг.

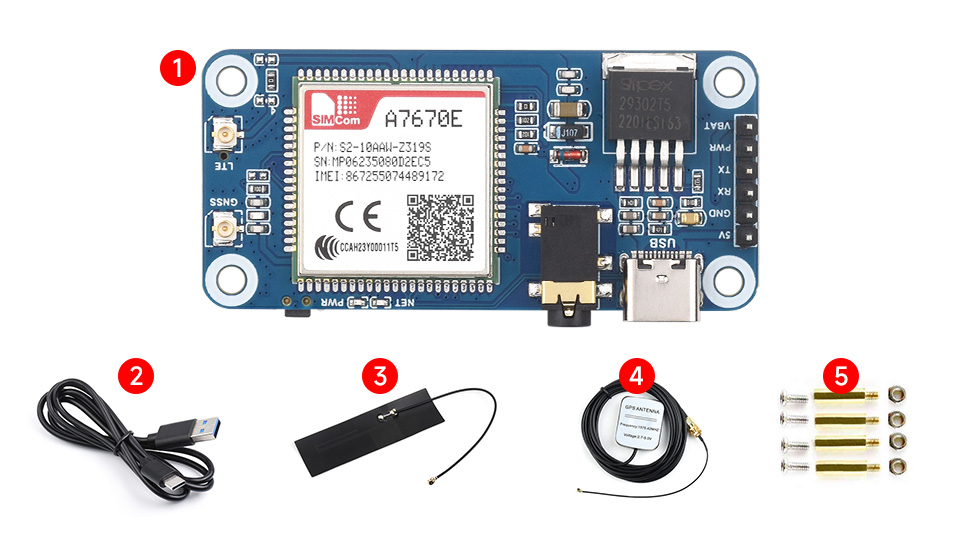

Комплект поставки

1. A7670E Cat-1/GNSS HAT x1
2. Кабель USB-A – USB-C x1
3. FPC антена x1
4. GPS антена x1
5. Пакет гвинтів x1
