Raspberry Pi Compute Module 4 Fan (19720) активна система охолодження для CM4

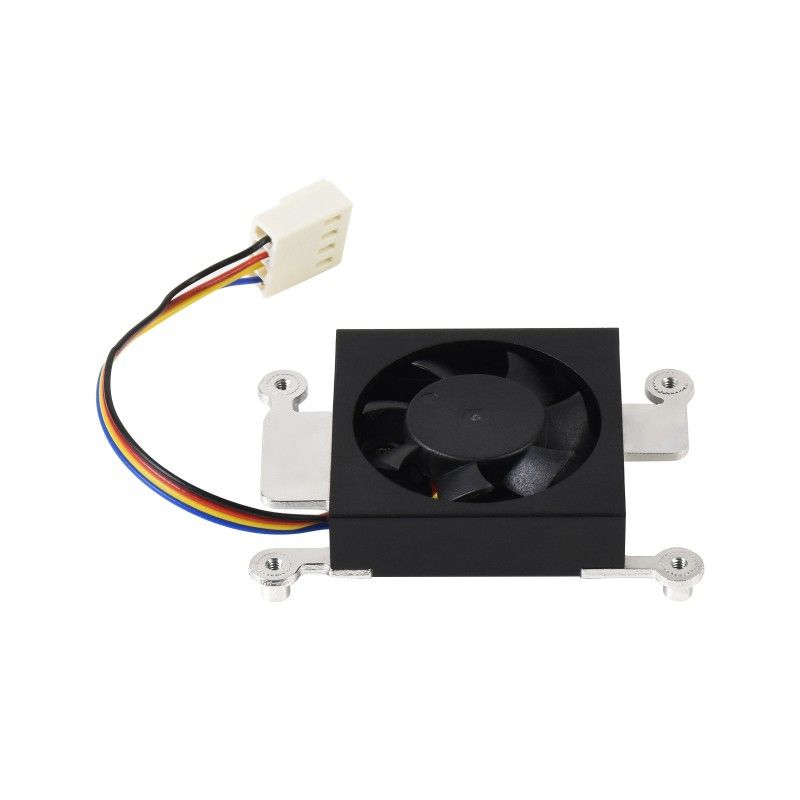

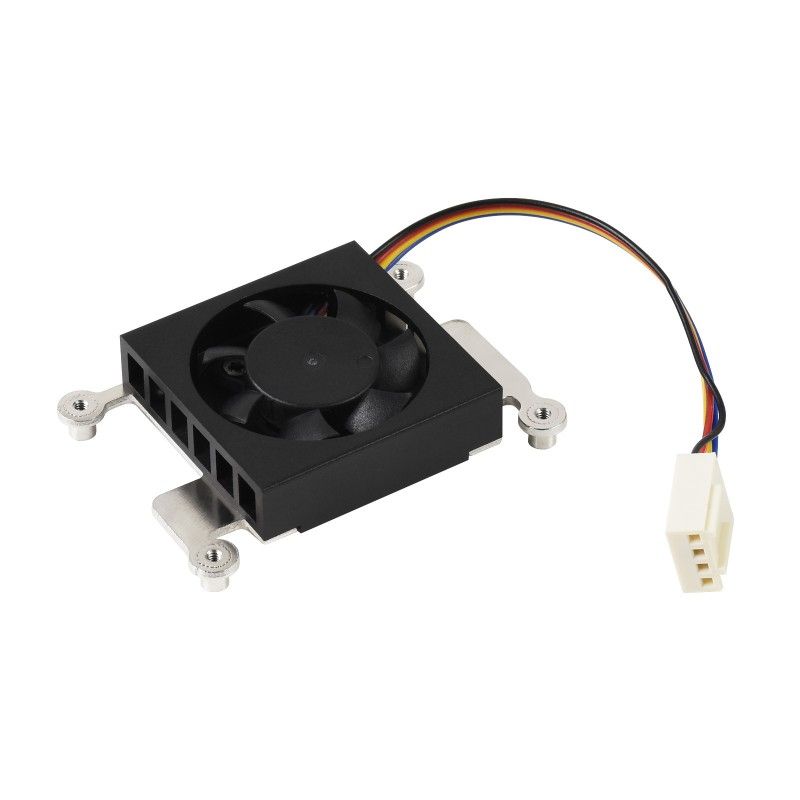

Активна система охолодження Raspberry Pi Compute Module 4 Fan (19720) від Waveshare, модель 19720 — активний кулер з радіатором для Raspberry Pi Compute Module 4 (CM4), виготовлений з анодованого алюмінієвого сплаву, країна виробника: Made in China.

Призначення та сумісність

Система розроблена спеціально для активного охолодження обчислювального модуля Raspberry Pi Compute Module 4 (CM4). Вона забезпечує ефективне відведення тепла від процесора та інших нагрівних елементів, знижуючи температуру в порівнянні як з пасивним радіатором, так і з «голою» платою CM4 (CM4 Bare Board).

Радіатор встановлюється на стандартні кріпильні отвори модуля CM4 і може використовуватися як із самим модулем, так і при монтажі на платах Compute Module 4 IO Board та Compute Module 4 PoE Board. Зверніть увагу: плати Compute Module 4 IO Board і Compute Module 4 PoE Board у комплект поставки не входять.

Основні характеристики

• Тип аксесуара: система охолодження для Raspberry Pi Compute Module 4.
• Тип охолодження: активне (радіатор з вентилятором).
• Матеріал радіатора: анодований алюмінієвий сплав.
• Сумісність: RPi Compute Module 4 (CM4), з можливістю монтажу на Compute Module 4 IO Board та Compute Module 4 PoE Board.
• Спеціальний виріз на одній зі сторін радіатора для зручного доступу до гнізда антени CM4.
• Кріплення до стандартних монтажних отворів модуля за допомогою комплектних стійок, гвинтів, гайок та гумової шайби-прокладки (rubber gasket) — залежно від варіанта установки.
• Термострічка забезпечує ефективний тепловий контакт між CM4 і радіатором.

Порівняння ефективності охолодження для CM4 з примусовою вентиляцією (With Cooling Fan), з пасивним радіатором (With Heatsink) і без охолодження (CM4 Bare Board):

Габарити та вага

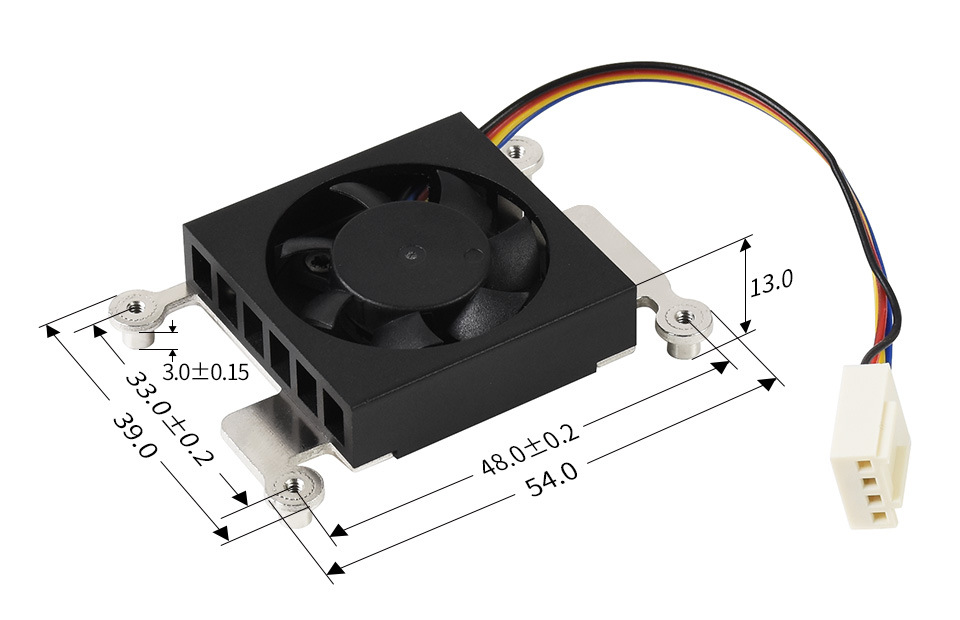

• Габаритні розміри радіатора з вентилятором: 39 мм × 54 мм × 13 мм.
• Вага виробу: 0,042 кг.

Монтаж та приклади встановлення

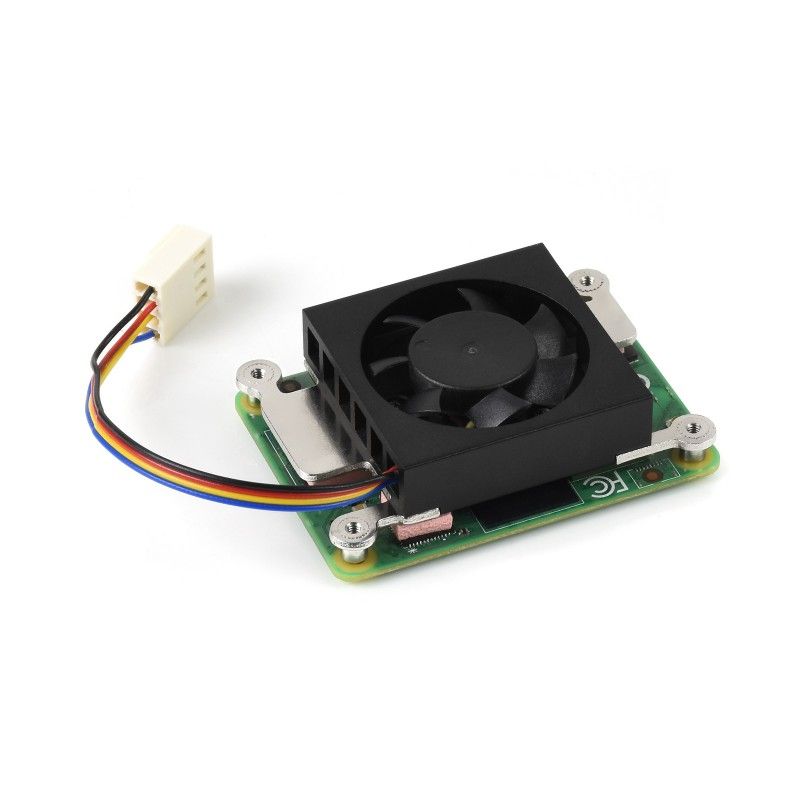

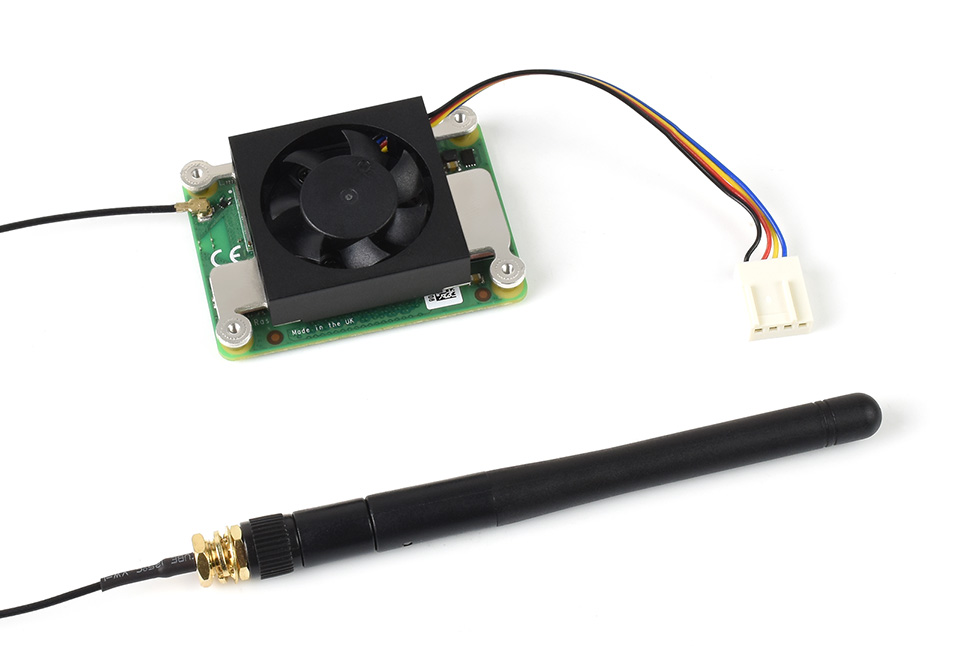

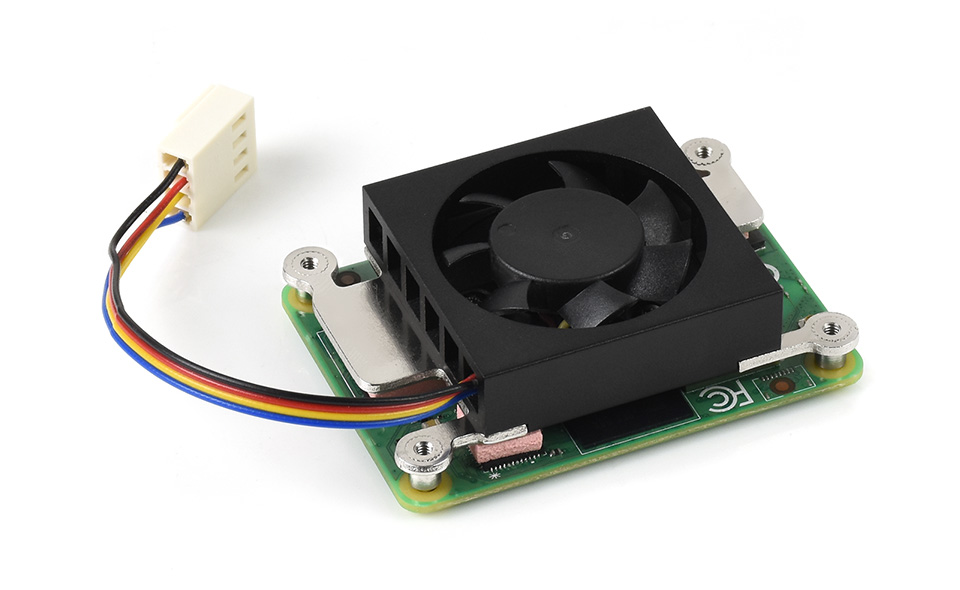

Радіатор з вентилятором фіксується на CM4 за допомогою комплектних стійок і гвинтів. На одній зі сторін виконано виріз, що не блокує доступ до роз’єму антени.

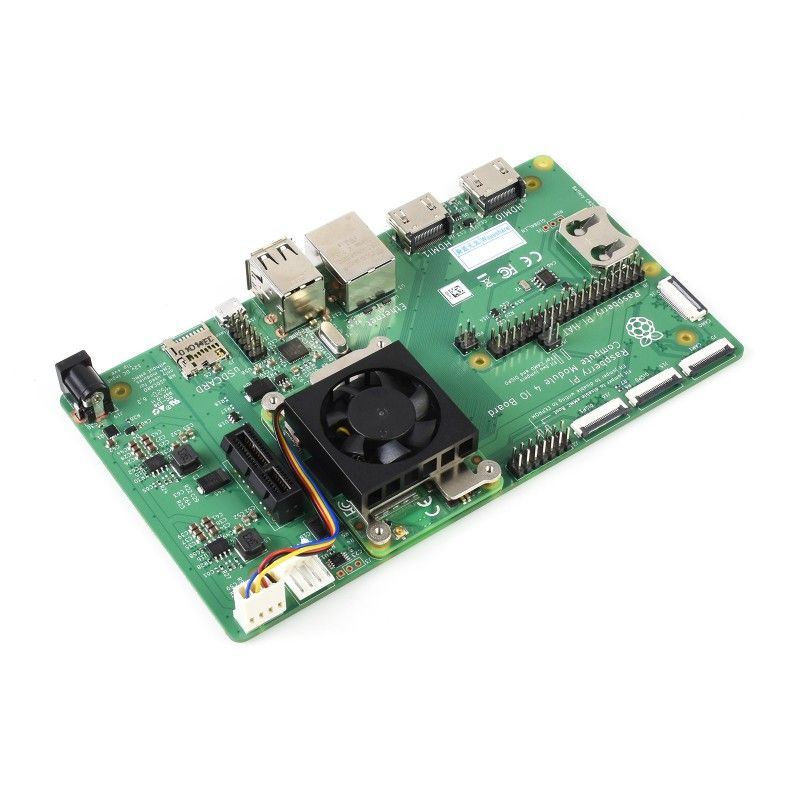

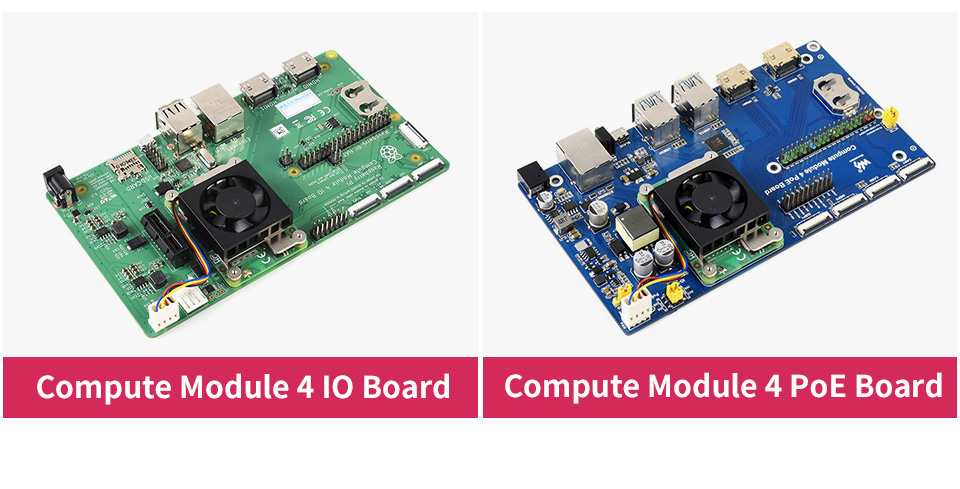

Приклади установки радіатора на обчислювальний модуль для варіантів плат Compute Module 4 IO Board і Compute Module 4 PoE Board:

Порядок установки

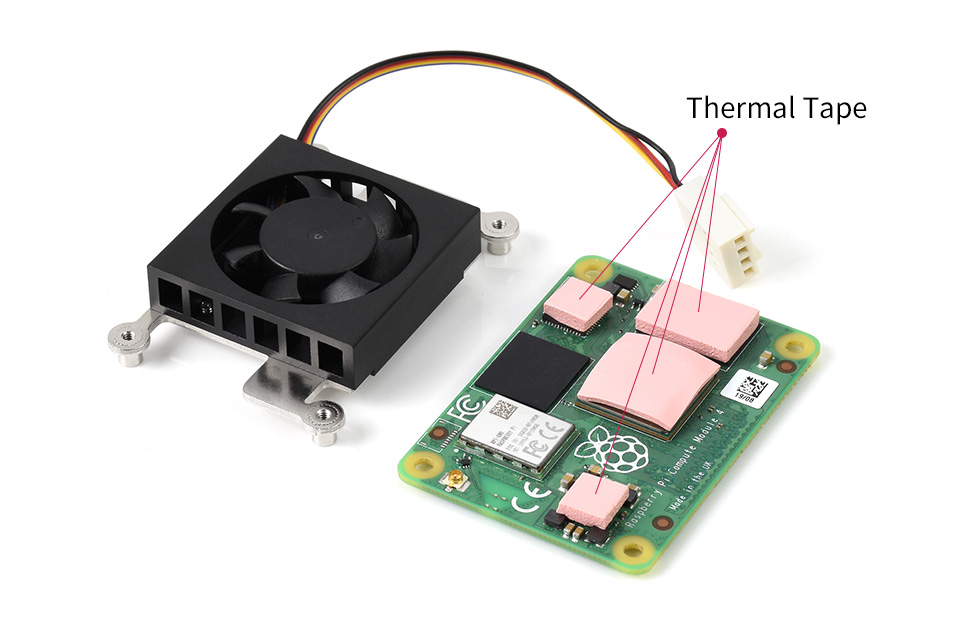

1. Прикріпіть термострічку (Thermal Tape) до CM4 в зоні контакту з радіатором.

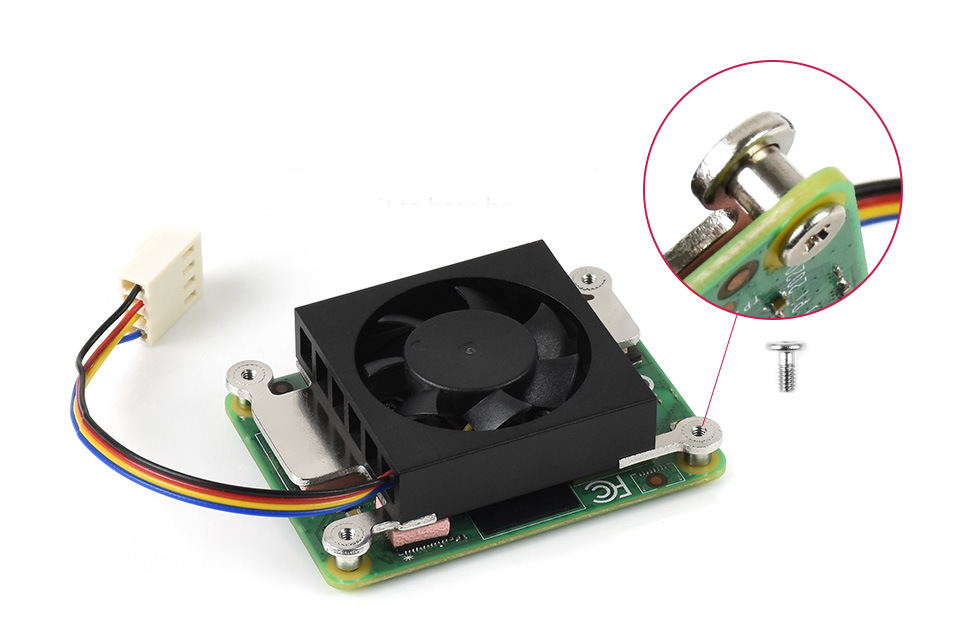

2. Якщо обчислювальний модуль використовується окремо, закріпіть радіатор на стійках короткими гвинтами.
   Візуальна схема установки:

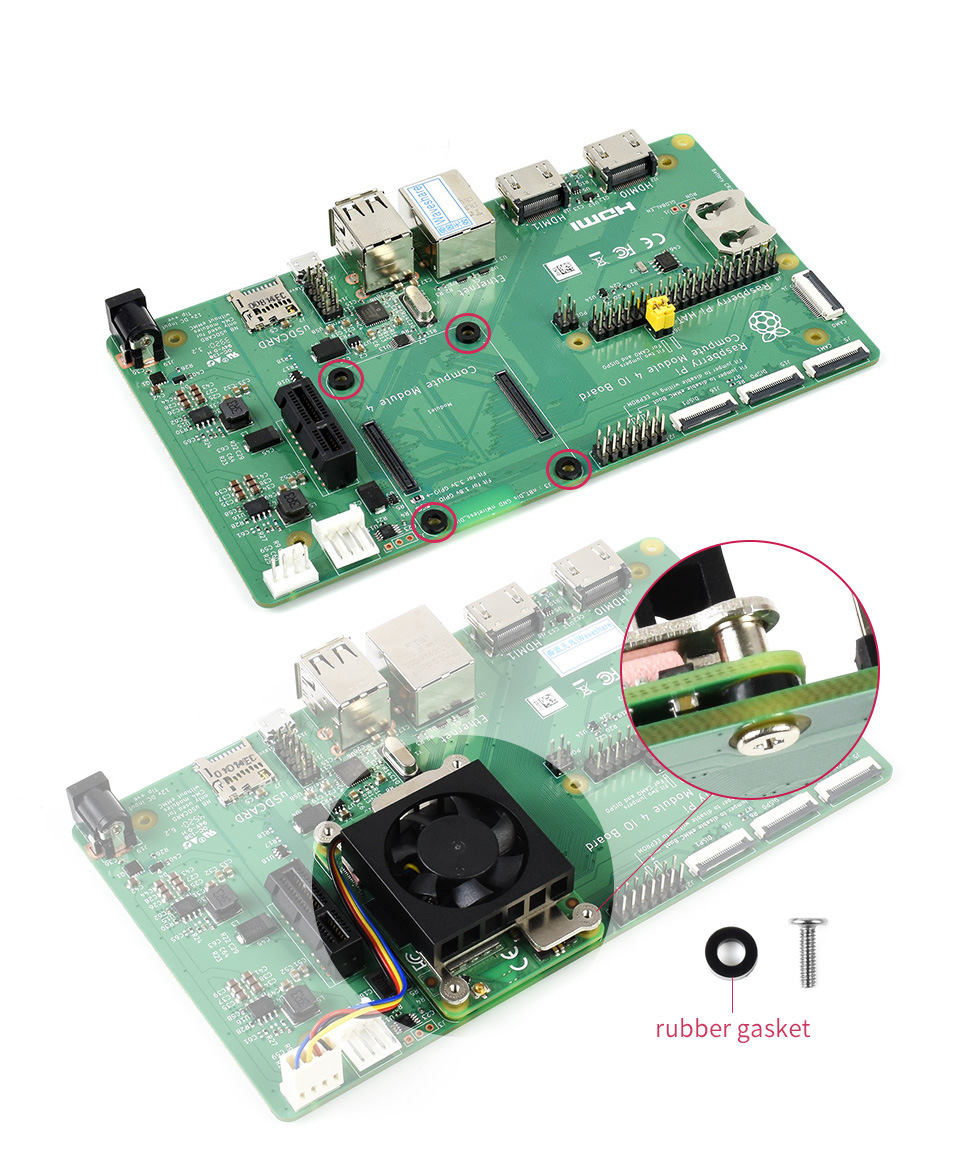

3. Якщо модуль CM4 встановлено на Compute Module 4 IO Board або Compute Module 4 PoE Board, прикріпіть стійки до модуля за допомогою гайок і зафіксуйте вузол на платі гумовою шайбою-прокладкою (rubber gasket) і довгими гвинтами.

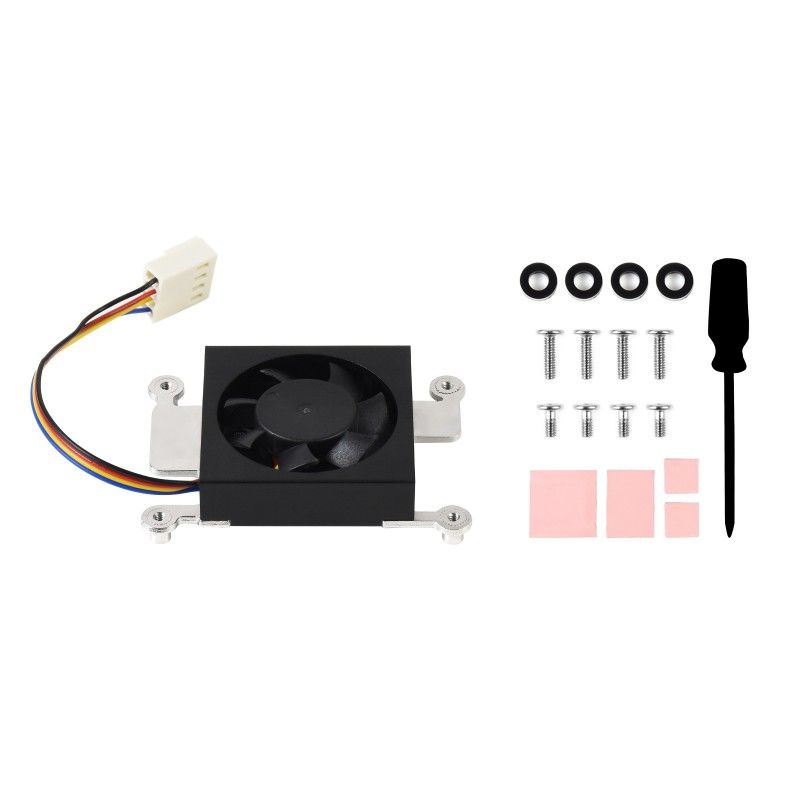

Комплект поставки

• CM4-FAN-3007 ×1 (активна система охолодження з радіатором і вентилятором).
• Кріплення та термострічка ×1 комплект.
