Блок живлення Mean Well MDR-20-5 на DIN-рейку

Блок живлення MDR-20-5 на DIN рейку від виробника Mean Well, модель V96356, забезпечує стабілізовану напругу 5.0 V при струмі до 3.0 A (потужність 15.0 W) та виготовлений у країні походження Made in China.

Призначення та сумісність

Блок живлення Mean Well MDR-20-5 встановлюється на стандартну DIN рейку TS35 та призначений для пониження мережевої напруги 110 / 230 V (50–60 Hz) до стабілізованих 5 V 3 A для живлення низьковольтної електроніки.

Джерело живлення сумісне з такими одноплатними комп’ютерами та наборами розробника:

• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B+, Raspberry Pi 3 Model B, Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B v1.2
• Raspberry Pi 1 Model B+, Raspberry Pi 1 Model A+
• Raspberry Pi Zero / Zero W
• Raspberry Pi Compute Module 3+ Development Kit
• NVIDIA Jetson Nano Developer Kit

Основні характеристики

• Тип аксесуара: джерело живлення
• Монтаж: на DIN рейку TS35
• Вихідна потужність: 15.0 W
• Вихідна напруга: 5.0 V
• Вихідний струм: 3.0 A
• Роз’єм живлення: клемна колодка
• Широкий діапазон вхідної напруги (мережа 110 / 230 V, 50–60 Hz)
• Вбудований захист від короткого замикання
• Вбудований захист від перенавантаження
• Вбудований захист від перенапруги
• Пасивне повітряне охолодження
• Світловий індикатор підключення до мережі
• Сигнал індикації DC OK
• Споживання без навантаження: не більше 0,75 W

Габарити

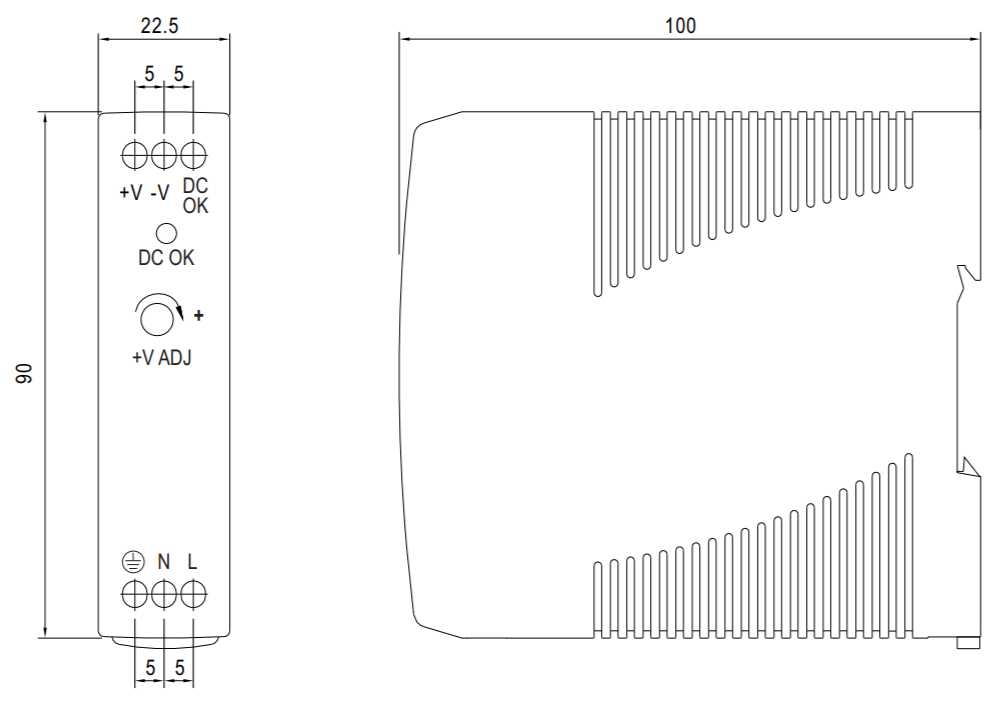

Габаритні розміри блоку живлення: 22,5 × 90 × 100 мм.

Підключення та встановлення

Підключення навантаження та мережі здійснюється через клемну колодку. Кріплення блока живлення виконується на стандартну DIN рейку TS35, що спрощує монтаж у щитах та розподільчих коробках.
