Raspberry Pi Compute Module Antenna Kit SC0480 – антена для обчислювального комп’ютерного модуля

Raspberry Pi Compute Module Antenna Kit (SC0480) — комплект зовнішньої антени для бездротового зв’язку (Wi‑Fi / Bluetooth) обчислювальних модулів Raspberry Pi Compute Module 4 та Compute Module 5 з радіомодулем і роз’ємом для зовнішньої антени.

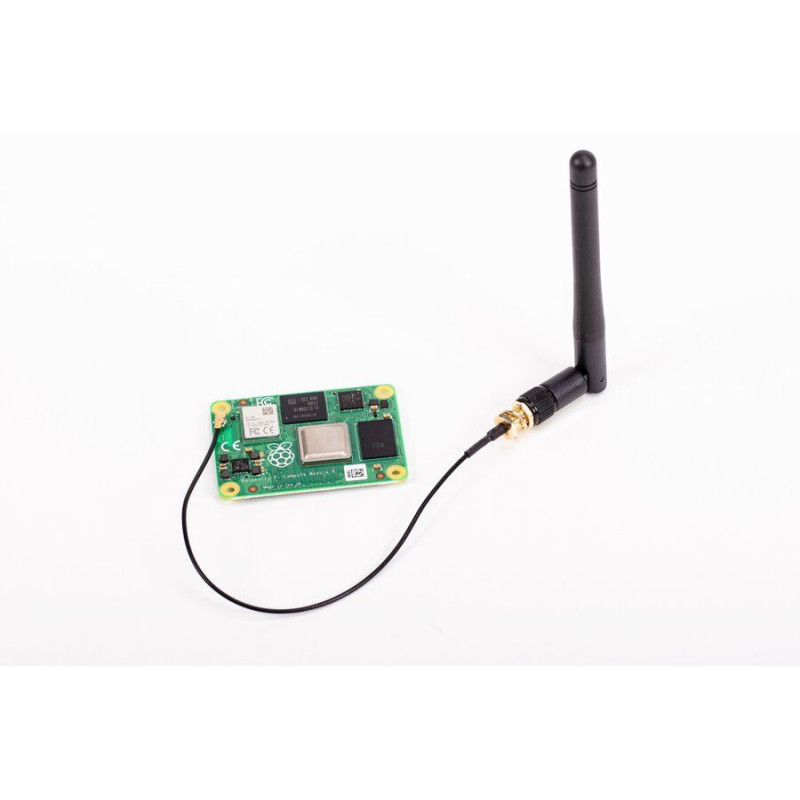

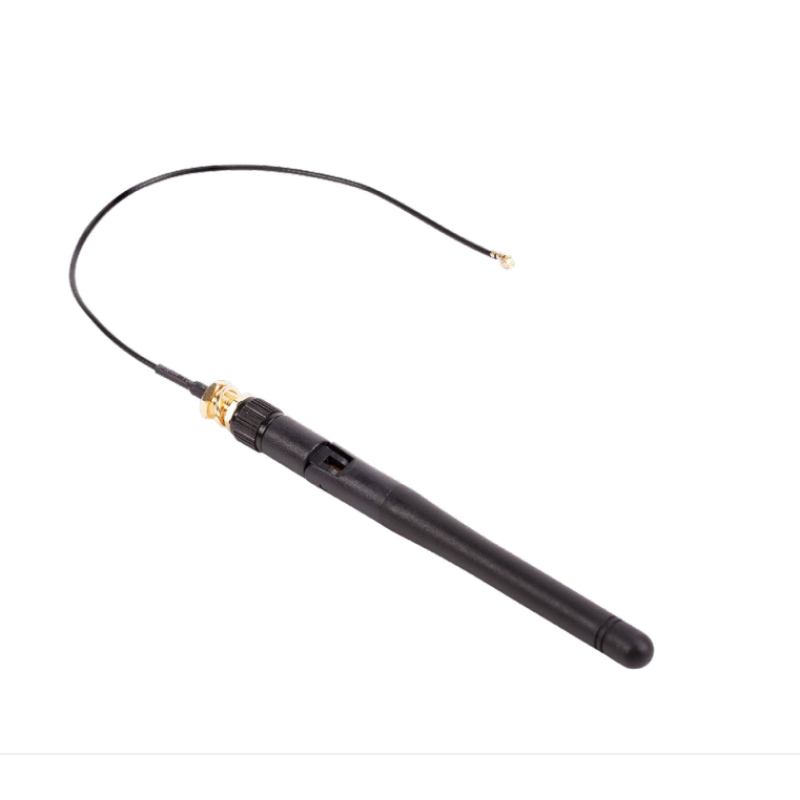

У комплекті — антена в корпусі з ABS-пластику та з’єднувальний кабель з роз’ємом U.FL.

Обчислювальний модуль (CM4 / CM5) у комплект поставки не входить!

Призначення та сумісність

Raspberry Pi Compute Module Antenna Kit SC0480 від Raspberry Pi призначений для плат CM4 / CM5 Wireless із зовнішнім RF-роз’ємом. Антена виноситься на корпус пристрою та покращує прийом і передачу в діапазонах 2,4 ГГц і 5 ГГц — важливо для вбудованих корпусів, промислового екранування та компактних пристроїв.

Основні особливості

• Діапазони 2400–2500 МГц та 5100–5800 МГц
• Всенаправлена діаграма спрямованості
• Вертикальна поляризація
• Компактні розміри антени: 108 × 10 мм
• Робоча температура: −35 °C … +75 °C

Технічні характеристики

• Діапазон частот: 2400–2500 / 5100–5800 МГц
• Смуга пропускання: 100–700 МГц
• КСВ: ≤ 2,0
• Посилення: 2 dBi
• Опір: 50 Ом
• Поляризація: вертикальна
• Випромінювання: всенаправлене
• Максимальна потужність: 10 Вт
• Розміри антени: 108 × 10 мм
• Температура: −35 °C … +75 °C

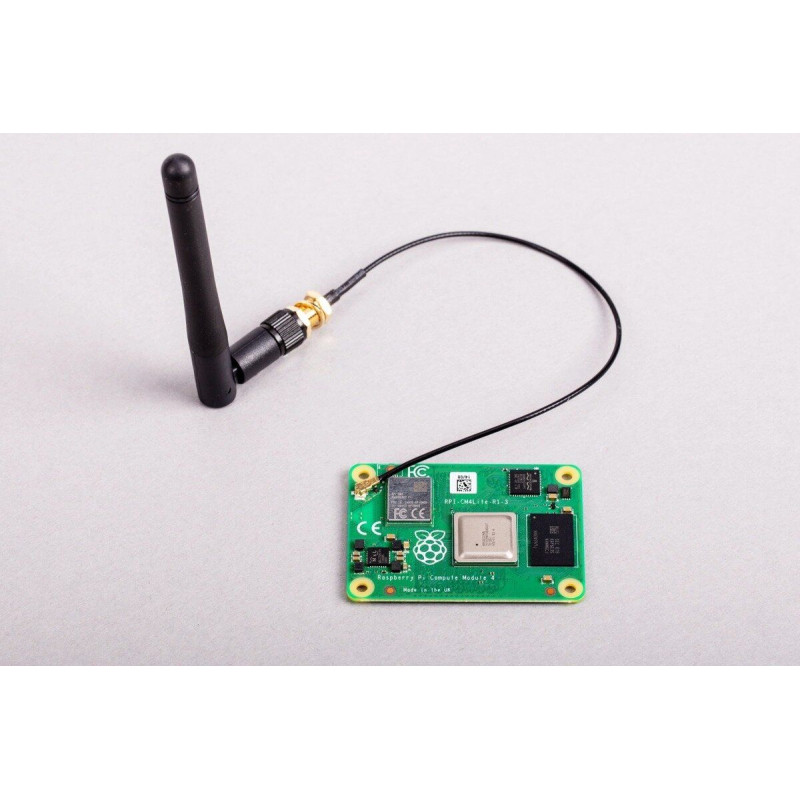

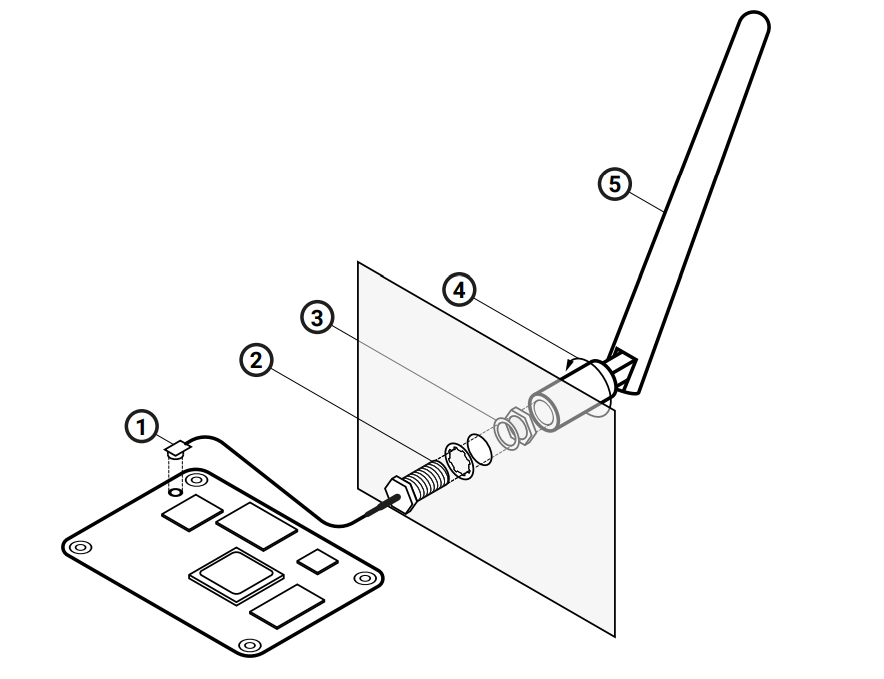

Монтаж

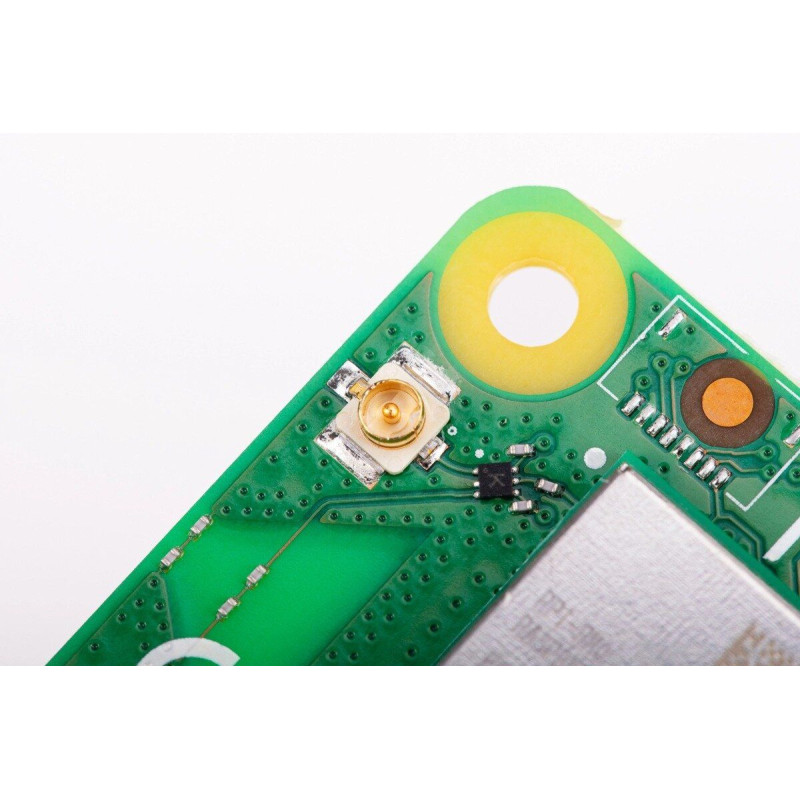

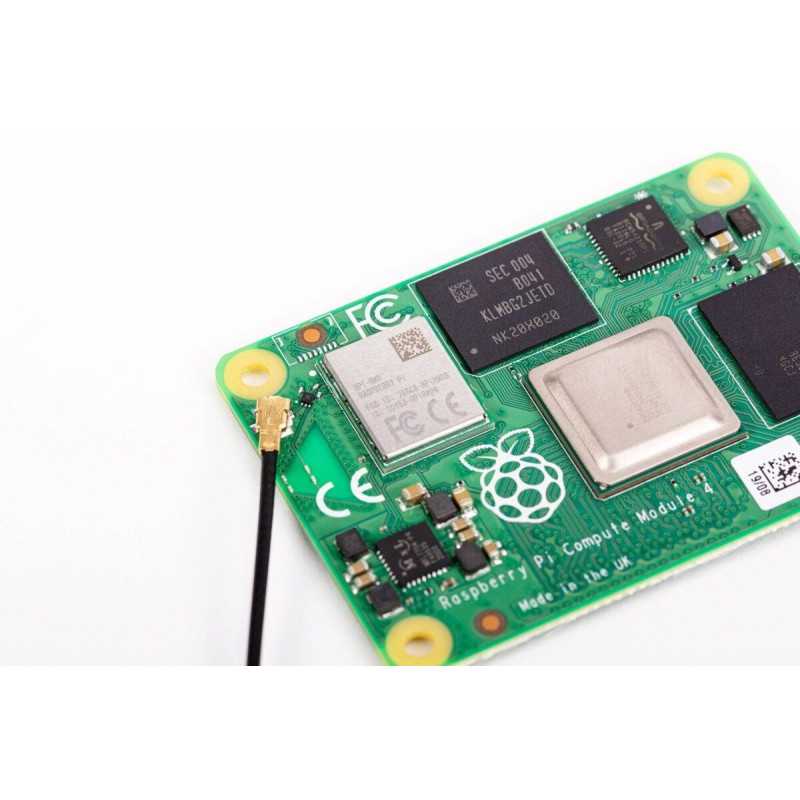

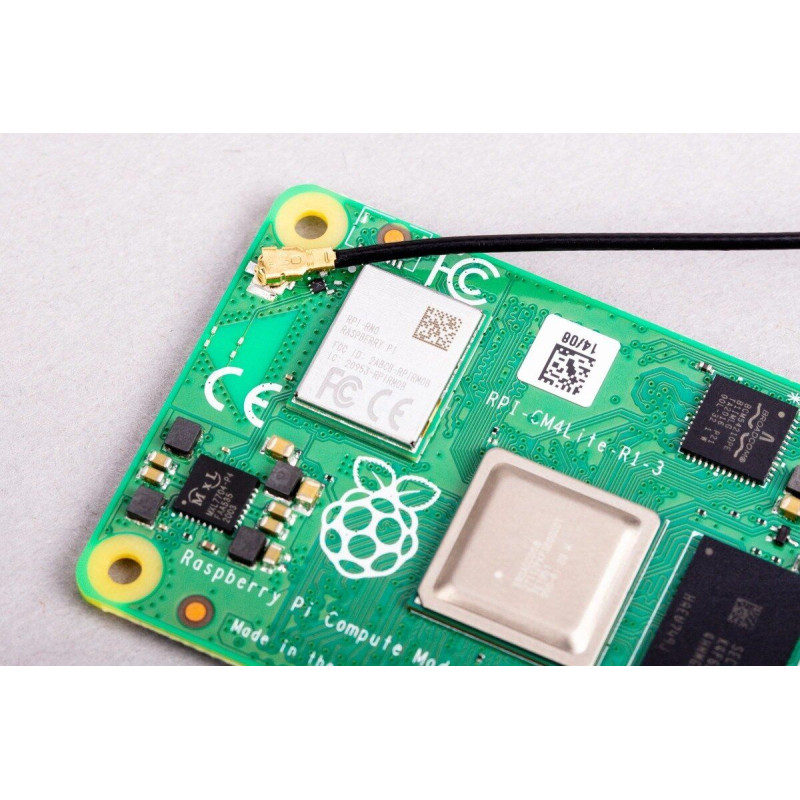

1. Підключіть роз’єм U.FL на кабелі до відповідного роз’єму на платі модуля.
2. Одягніть ребристу шайбу на роз’єм і вставте кабель у отвір на панелі корпусу.
3. Зовні накрутіть шайби та гайку, затягніть згідно з кресленням.
4. Накрутіть антену на виступ різьблення.
5. Поверніть антену в робоче положення (до 90°).

Підходить для шлюзів, контролерів розумного будинку, вбудованих терміналів і промислових систем на базі Compute Module 4 / CM5 Wireless.

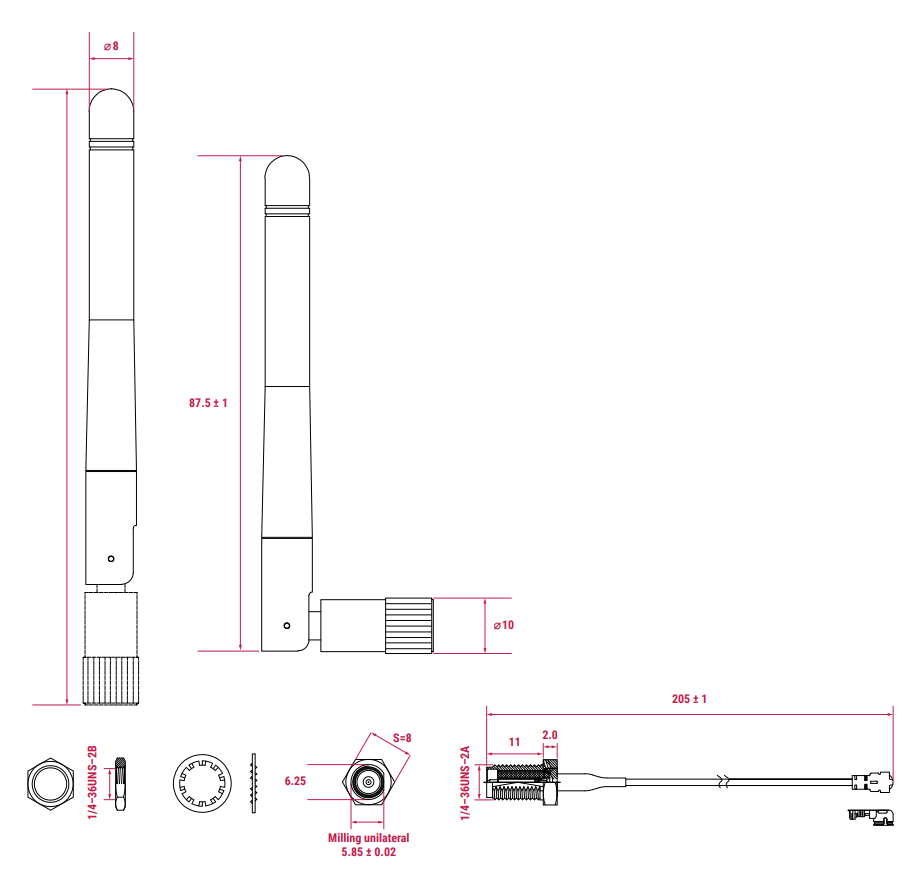

Габаритні та приєднувальні розміри
