Raspberry Pi корпус для Raspberry Pi 5 PI5-CASE-F

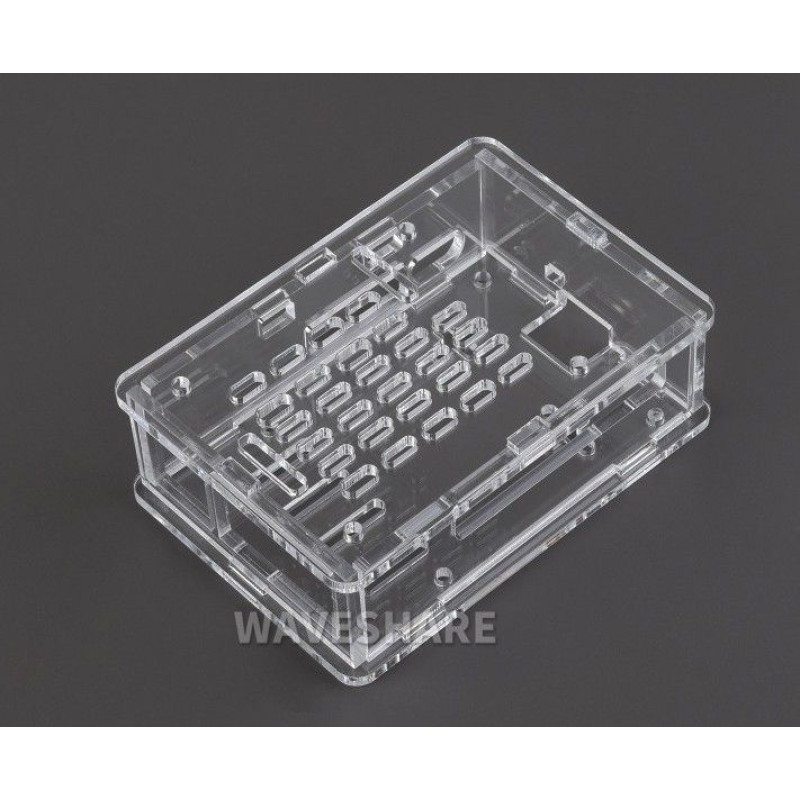

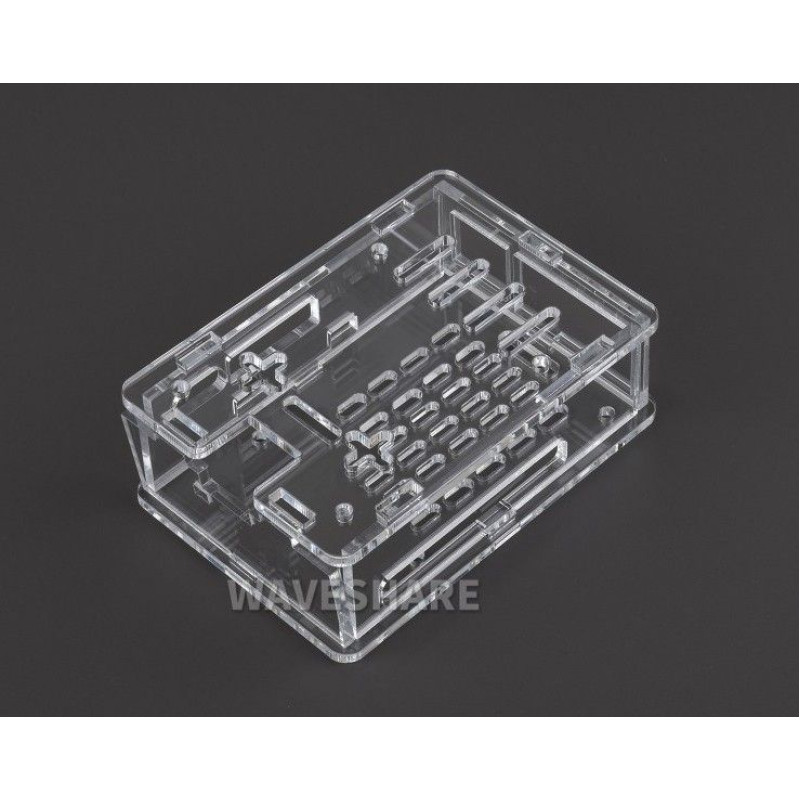

Корпус для Raspberry Pi 5 PI5-CASE-F від Waveshare, модель V125880 — пластиковий прозорий корпус для одноплатного комп’ютера Raspberry Pi 5 із підтримкою встановлення офіційного активного кулера Official Active Cooler; країна виробництва: Made in China.

Призначення та сумісність

PI5-CASE-F призначений для механічного захисту плати Raspberry Pi 5, збереження зручного доступу до всіх роз’ємів та інтерфейсів і організації охолодження. Корпус спеціально розроблено під Raspberry Pi 5, тому він має точні вирізи під порти та посадочні місця під кріплення.

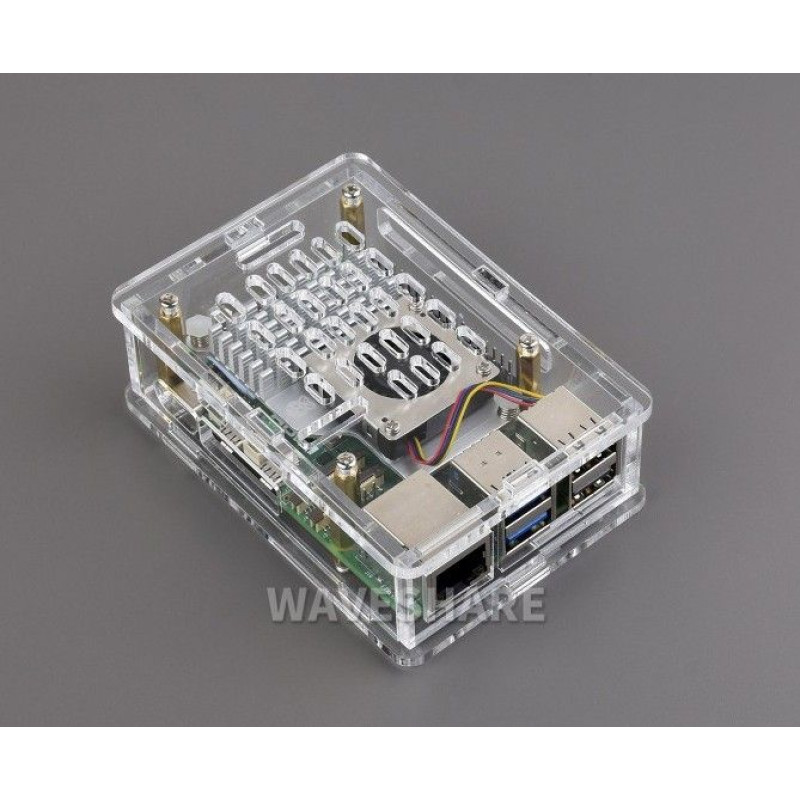

Корпус підтримує розміщення всередині офіційної активної системи охолодження Official Active Cooler (не входить до комплекту поставки).

Основні характеристики

• Прозорий пластиковий корпус, що захищає плату Raspberry Pi 5 від зовнішніх впливів і дозволяє візуально контролювати розташування елементів.

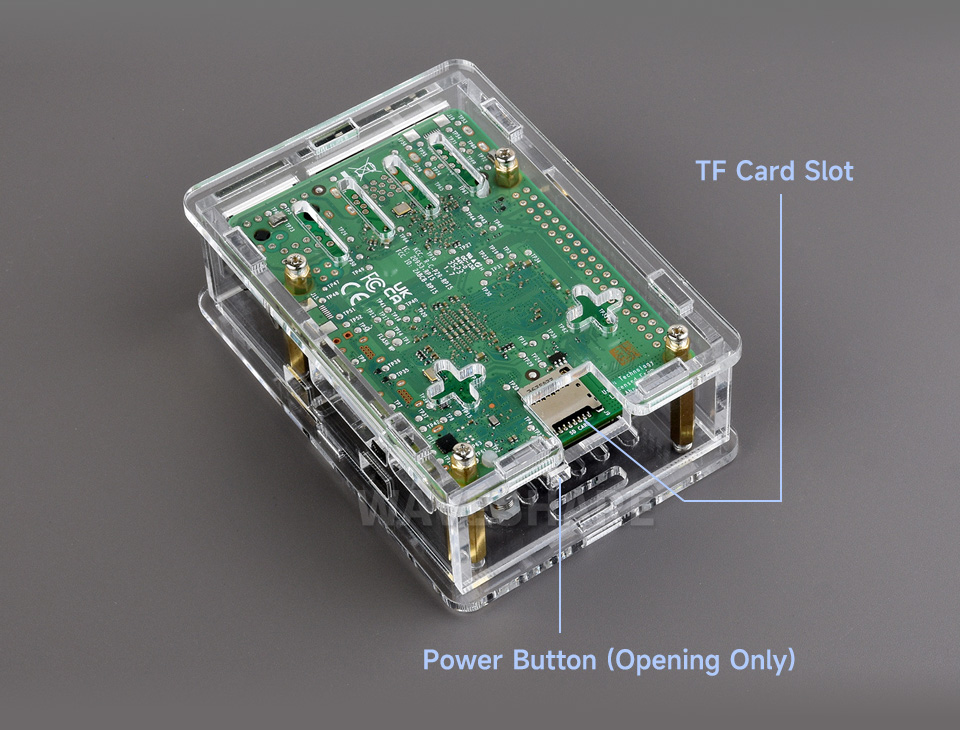

• Повноцінний доступ до всіх портів і роз’ємів без зняття корпусу: USB, Ethernet, роз’єм для картки TF (знизу), а також кнопка ввімкнення/вимкнення живлення збоку.
• Отвори під 40-контактний GPIO, інтерфейси PCIe, DSI/CSI, роз’єм батареї RTC/роз’єм UART.
• Вентиляційні отвори у верхній частині корпуса для поліпшеного тепловідведення та роботи з активним кулером.
• Пасивне охолодження за рахунок отвірів і циркуляції повітря; можливість встановлення активного кулера Official Active Cooler всередину корпуса.
• Маса виробу: 0,090 кг.

* Одноплатний комп’ютер Raspberry Pi 5 у комплект поставки НЕ входить.

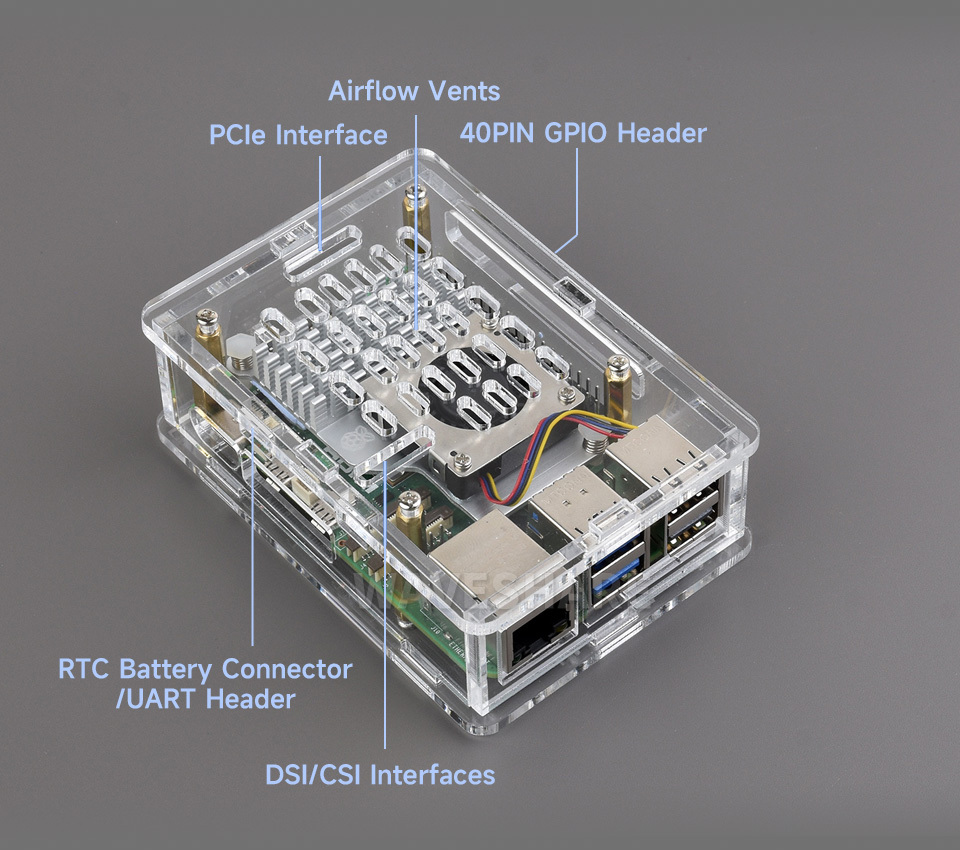

Інтерфейси та розташування елементів

Конструкція корпуса забезпечує виведення й доступ до ключових інтерфейсів Raspberry Pi 5:

• Отвір для 40-контактного інтерфейсу GPIO.
• Отвори для інтерфейсів PCIe, DSI/CSI.
• Отвори для роз’єму батареї RTC / роз’єму UART збоку.

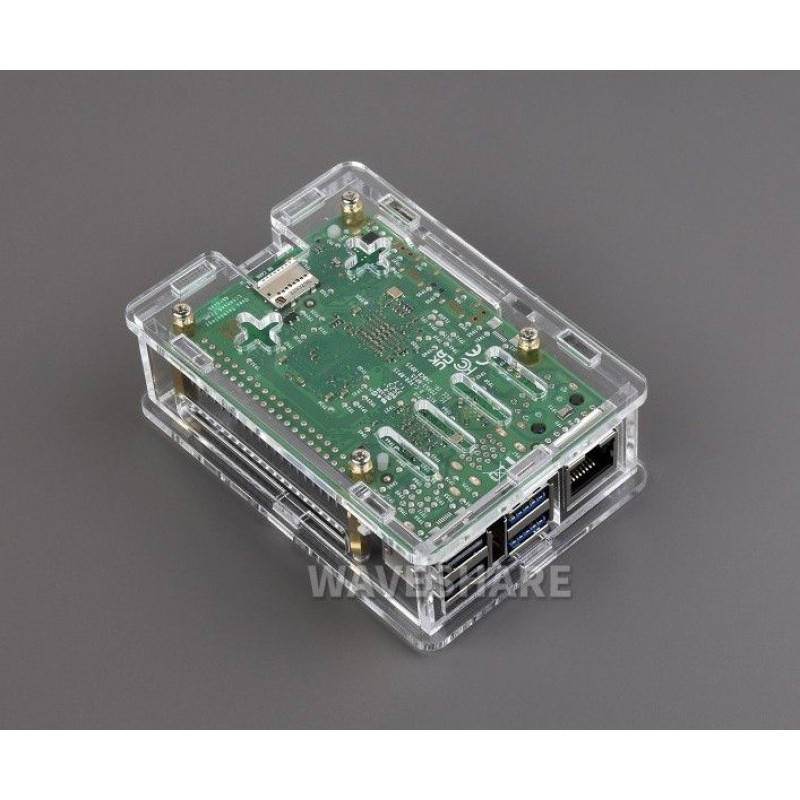

• Отвір для карти пам’яті TF знизу корпуса.
• Вентиляційні отвори у верхній частині для притоку/відтоку повітря.

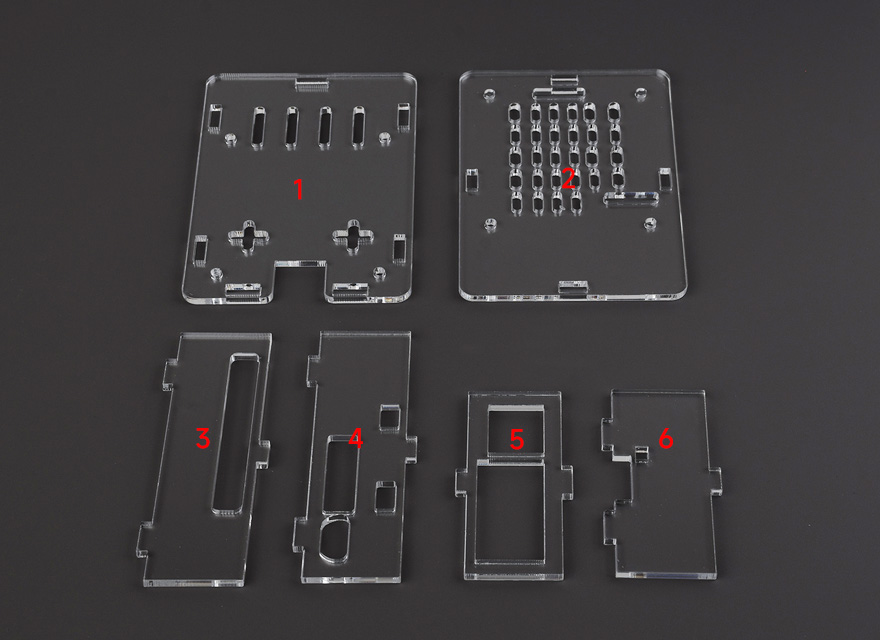

Схема збирання

Корпус складається з акрилових панелей, стійок та гвинтів, що дозволяє надійно зафіксувати Raspberry Pi 5 і, за потреби, офіційний активний кулер:

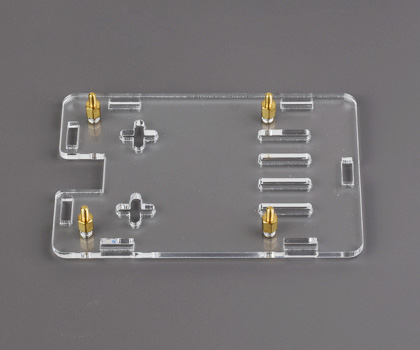

1. Встановіть короткі опори та гвинти на першу акрилову панель, звертаючи увагу на орієнтацію.

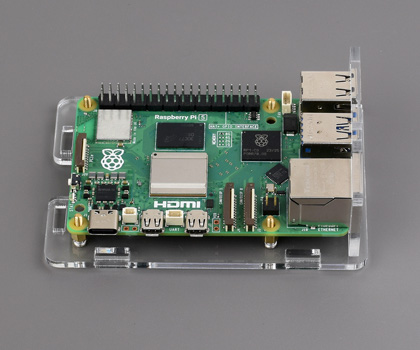

2. Установіть 5-ту акрилову панель до портів USB і порту Ethernet Raspberry Pi 5, після чого закріпіть Raspberry Pi 5 на коротких опорах.

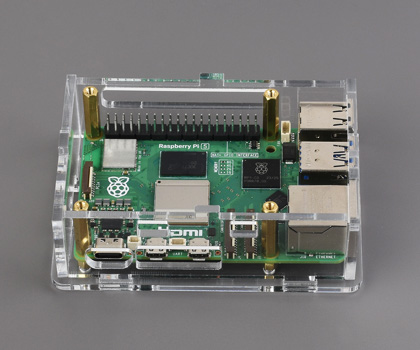

3. Закріпіть Raspberry Pi 5 за допомогою довгих опор і встановіть 3-тю, 4-ту та 6-ту акрилові панелі.

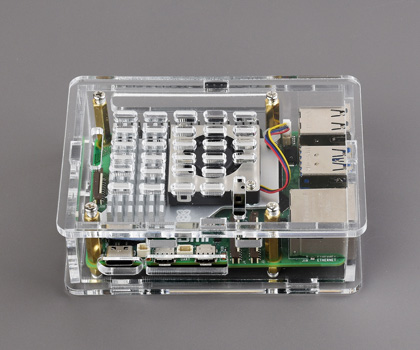

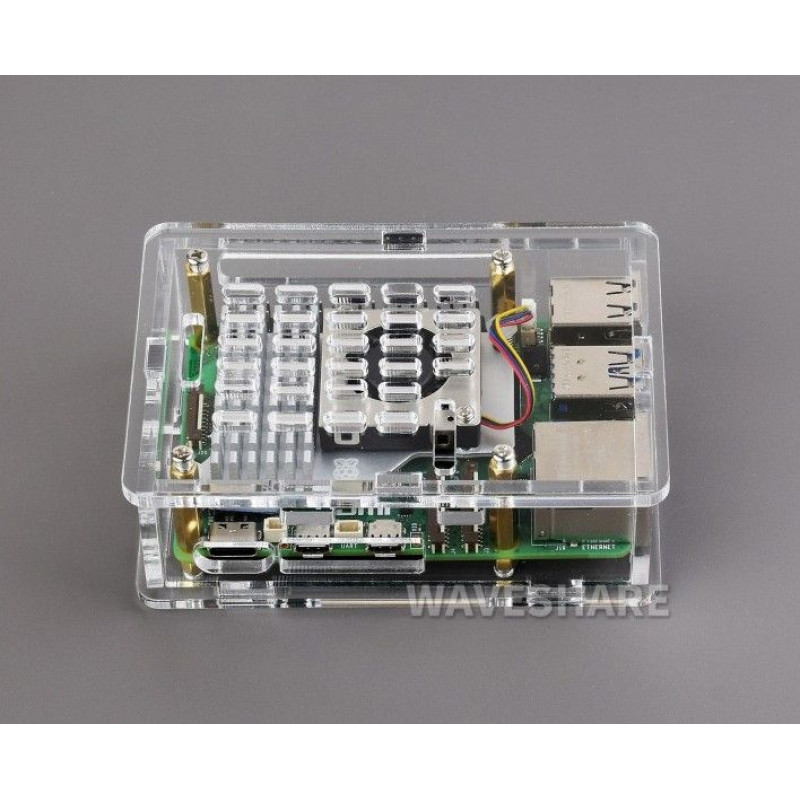

4. Встановіть активний кулер на Raspberry Pi 5 (за наявності), потім змонтуйте 2-гу акрилову панель зверху та закрутіть гвинти.

Якщо потрібно встановити периферійні пристрої (камера, дисплей DSI), підключіть відповідні кабелі перед монтажем верхньої панелі.

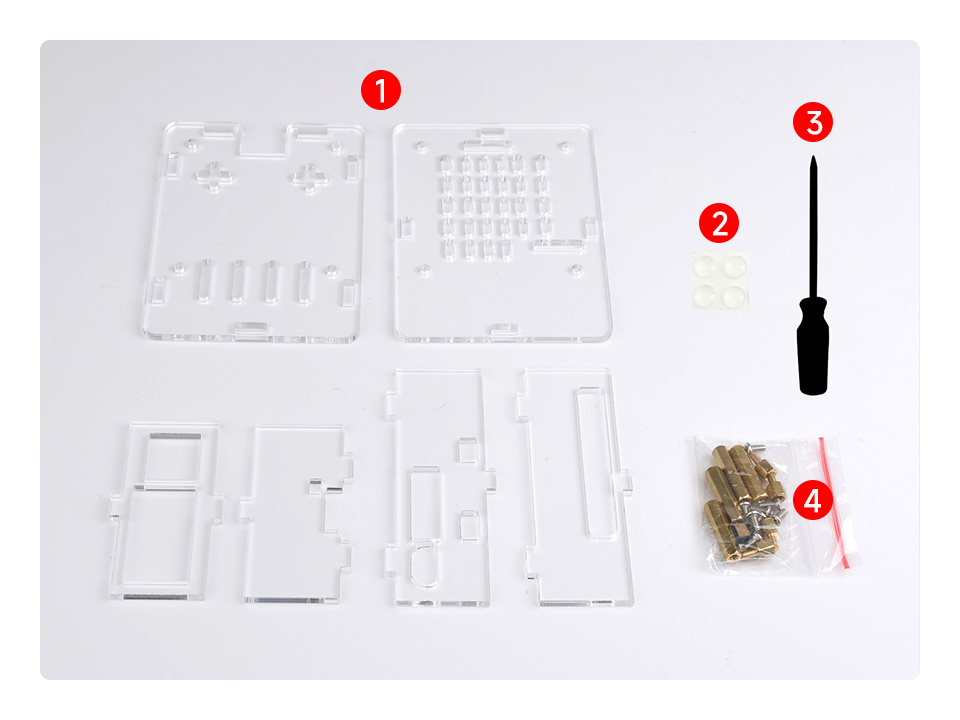

Комплект поставки

• PI5-CASE-F – корпус для Raspberry Pi 5, 1 шт.
• Протиковзка гумова накладка (4 шт.) – 1 комплект.
• Викрутка – 1 шт.
• Упаковка гвинтів і опор – 1 комплект.
