JETSON ORIN CASE A корпус для NVIDIA Jetson Orin, металевий захисний кейс

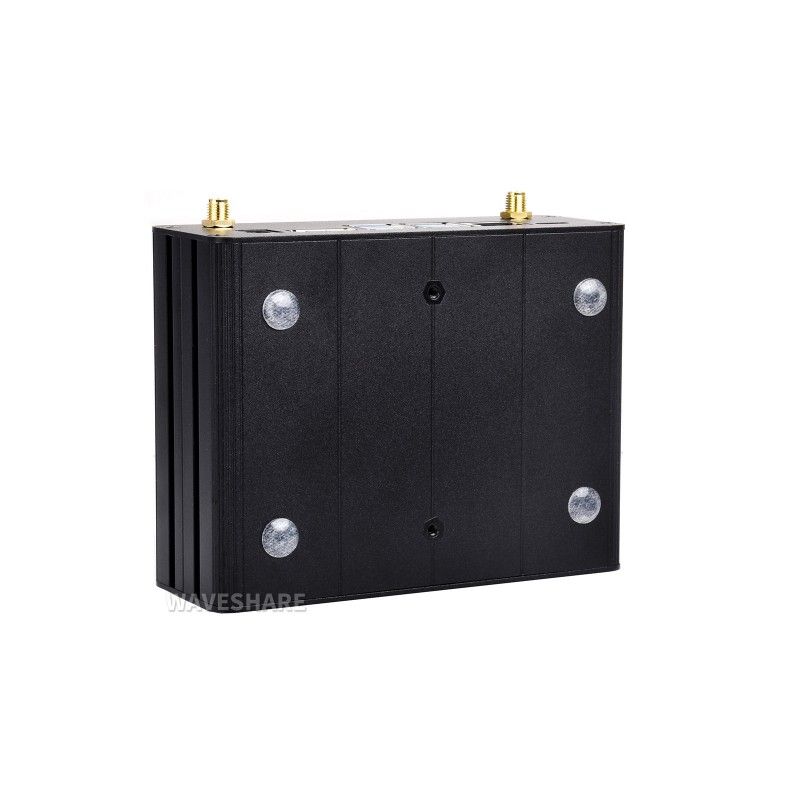

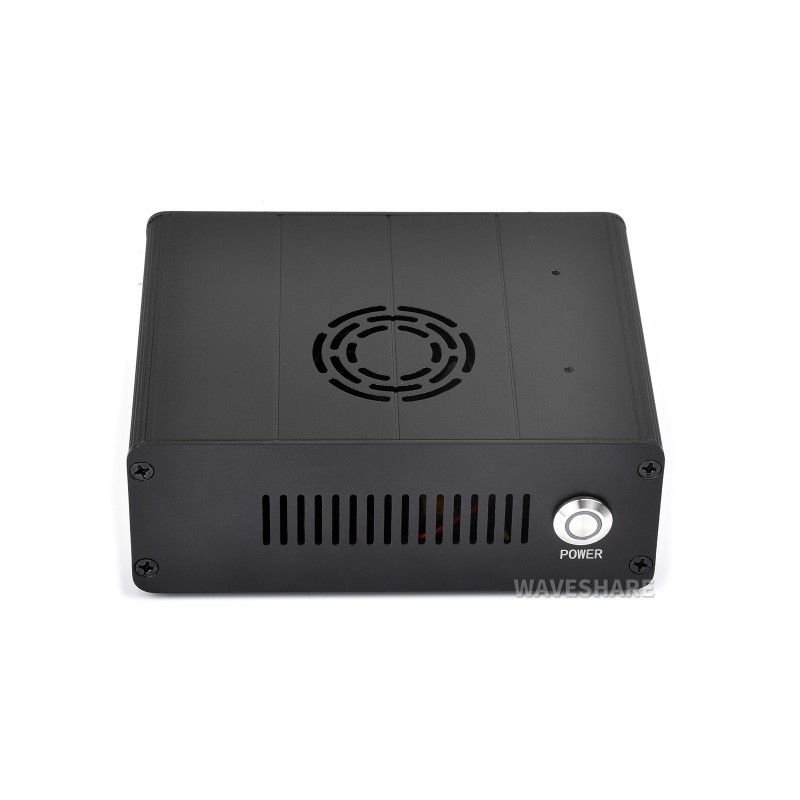

Корпус JETSON-ORIN-CASE-A від Waveshare, модель V123663, — металевий алюмінієвий корпус для комплектів розробки Jetson Orin Nano / Jetson Orin NX з активним і пасивним охолодженням, виготовлений Made in China.

Призначення та сумісність

JETSON-ORIN-CASE-A — це захисний корпус для високопродуктивних плат Jetson Orin, призначений для використання з наборами Jetson Orin Nano і Jetson Orin NX. Корпус закриває плату та встановлені модулі, захищаючи їх від механічних пошкоджень, пилу та впливу навколишнього середовища й забезпечуючи зручний монтаж вузлів у складі готового пристрою.

Точний дизайн з вирізами під усі фізичні інтерфейси плат Jetson Orin, а також зарезервовані місця для монтажу камер і антен роблять цей корпус зручним для робототехніки, застосунків машинного навчання та інших вбудованих систем.

Основні характеристики

• Матеріал корпусу — високоякісний алюмінієвий сплав, що одночасно виконує роль радіатора для відведення тепла від плати під час інтенсивних обчислень.

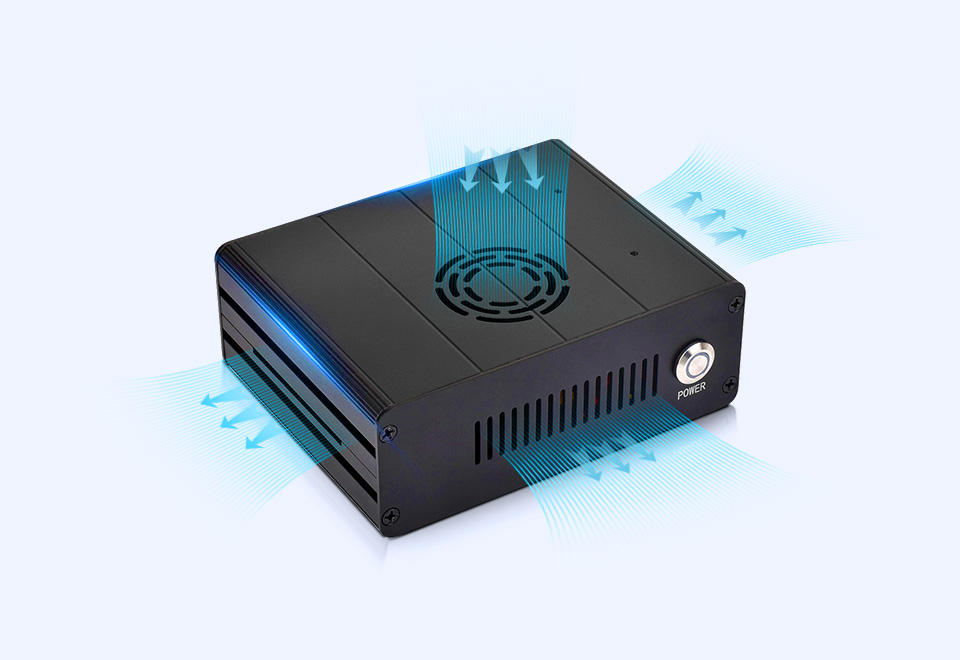

• Активне + пасивне охолодження: три бокові вентиляційні отвори та спеціальні отвори у верхній кришці для вбудованого вентилятора забезпечують ефективну вентиляцію мікрокомп’ютера.
• Тримач для камери з монтажними отворами під одинарну або бінокулярну камеру, кут повороту до 180°.

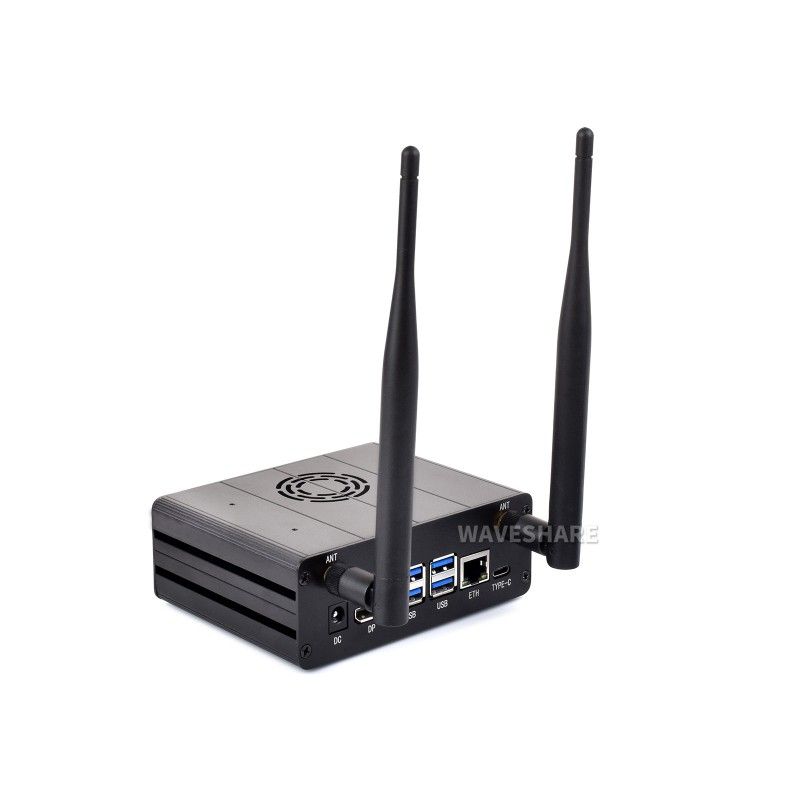

• Точні отвори навпроти всіх необхідних інтерфейсів плат Jetson Orin, включаючи місця для встановлення антен.
• Вбудований індикатор живлення для наочного контролю стану пристрою.
• Силіконові нековзні ніжки для більш стабільного розміщення корпусу та зменшеної площі контакту з поверхнею для кращого розсіювання тепла.
• Зарезервовані монтажні отвори для установки на DIN-рейку (аксесуари для DIN-рейки не входять до комплекту).
• Проста конструкція, що полегшує встановлення плати та доступ до неї при обслуговуванні.

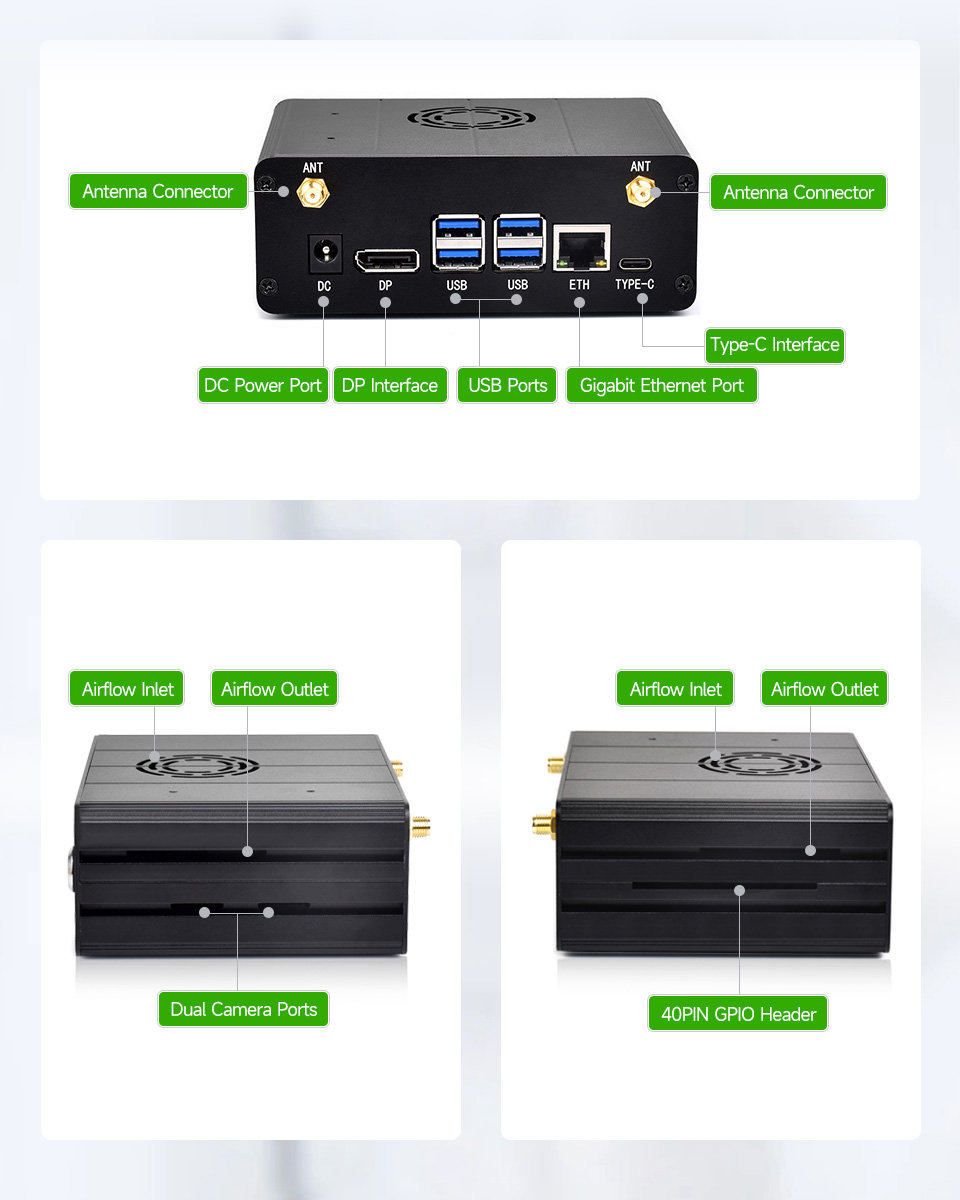

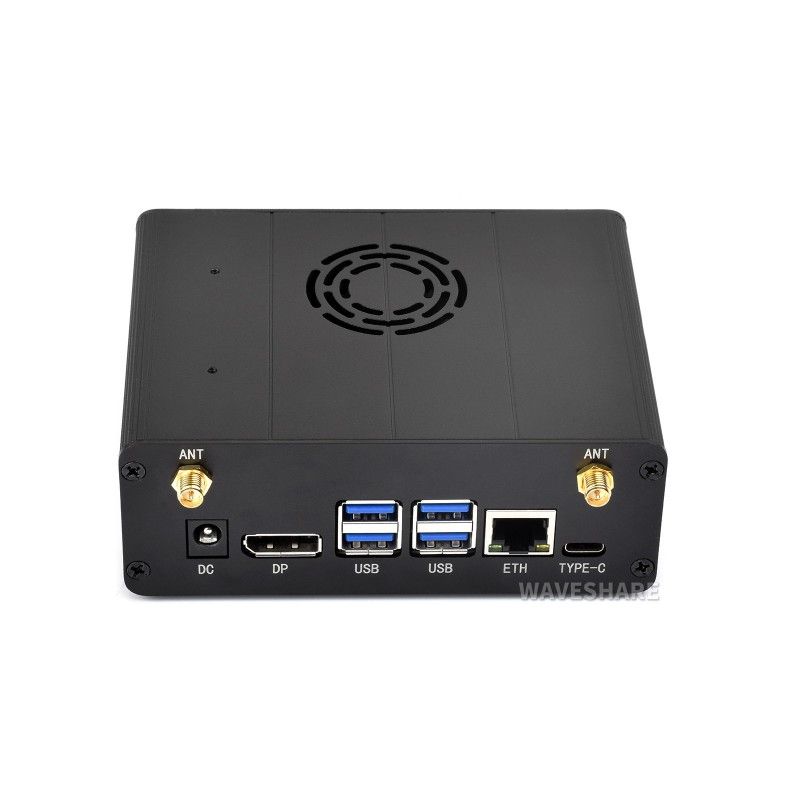

Точний дизайн отворів навпроти фізичних інтерфейсів плати забезпечує повний доступ до роз’ємів і максимально зручне підключення периферії без доопрацювань корпусу.

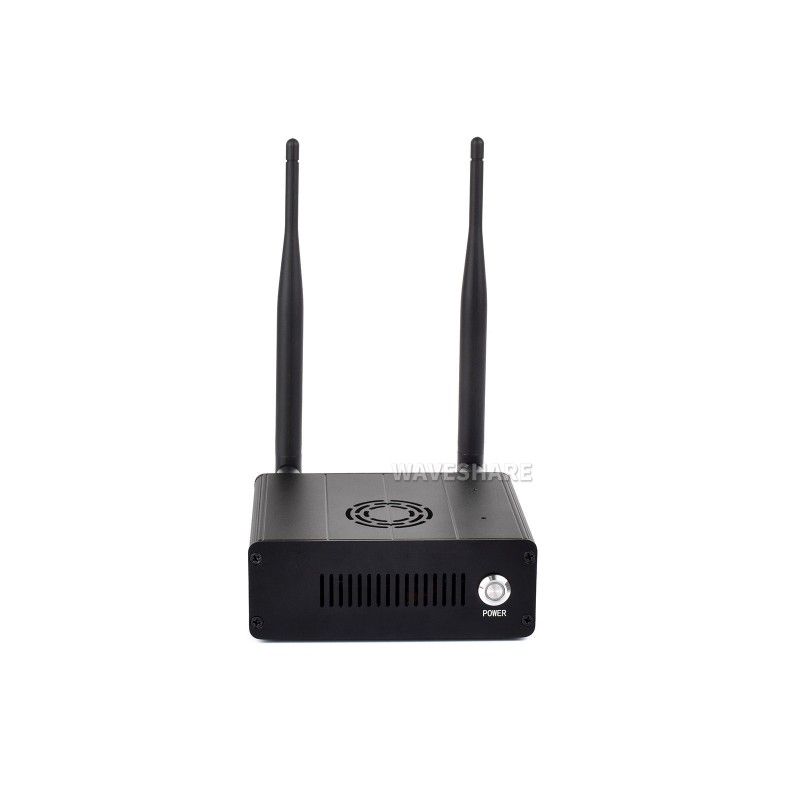

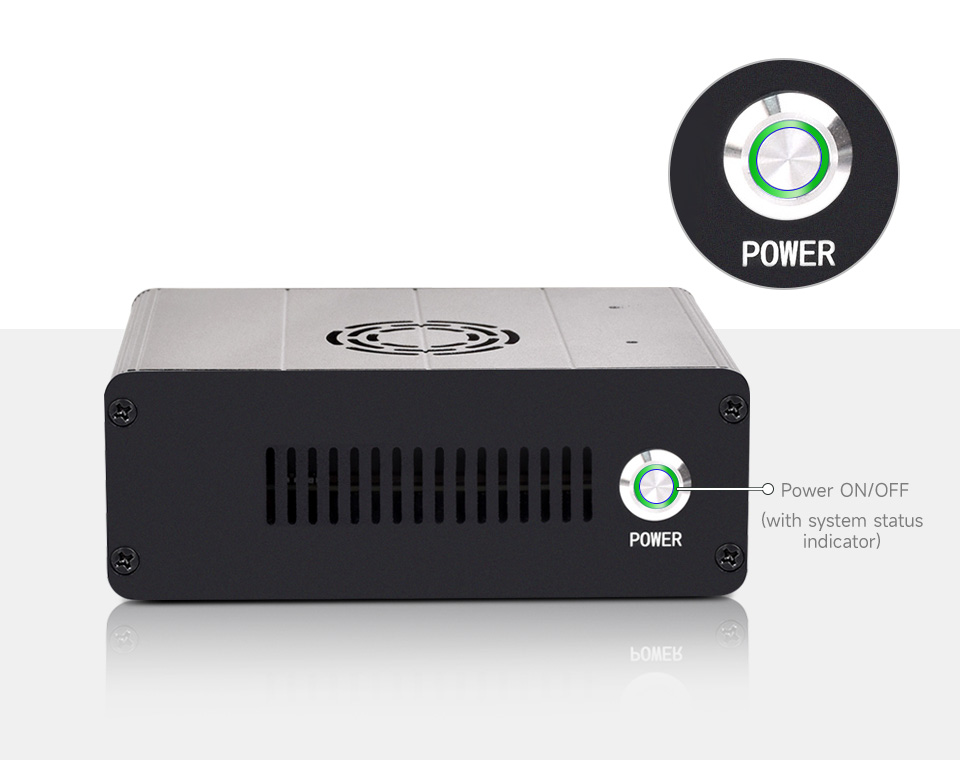

Корпус оснащено вбудованим індикатором живлення, що дозволяє візуально контролювати роботу плати Jetson Orin.

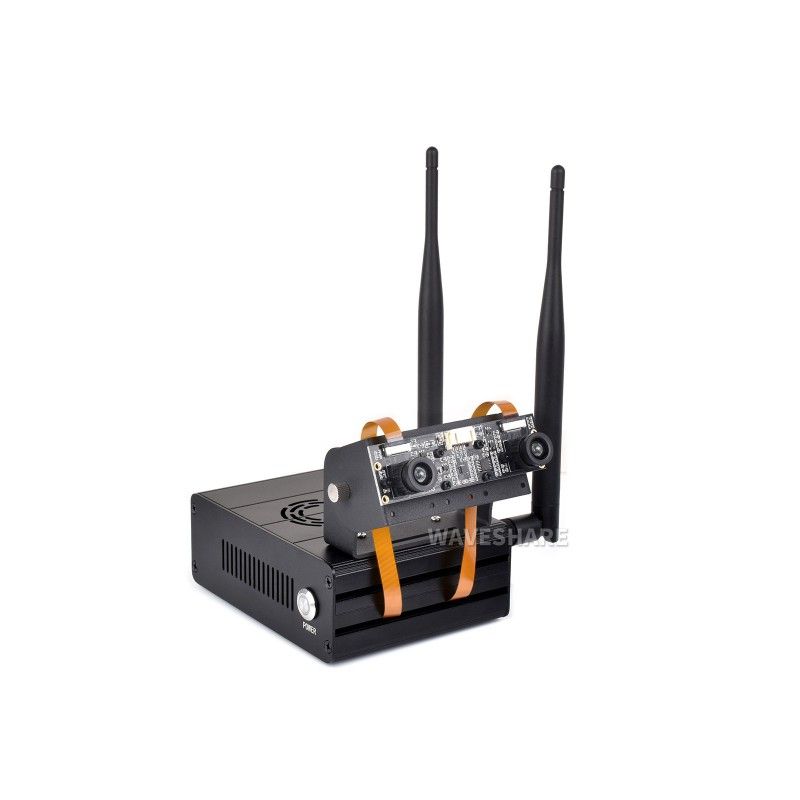

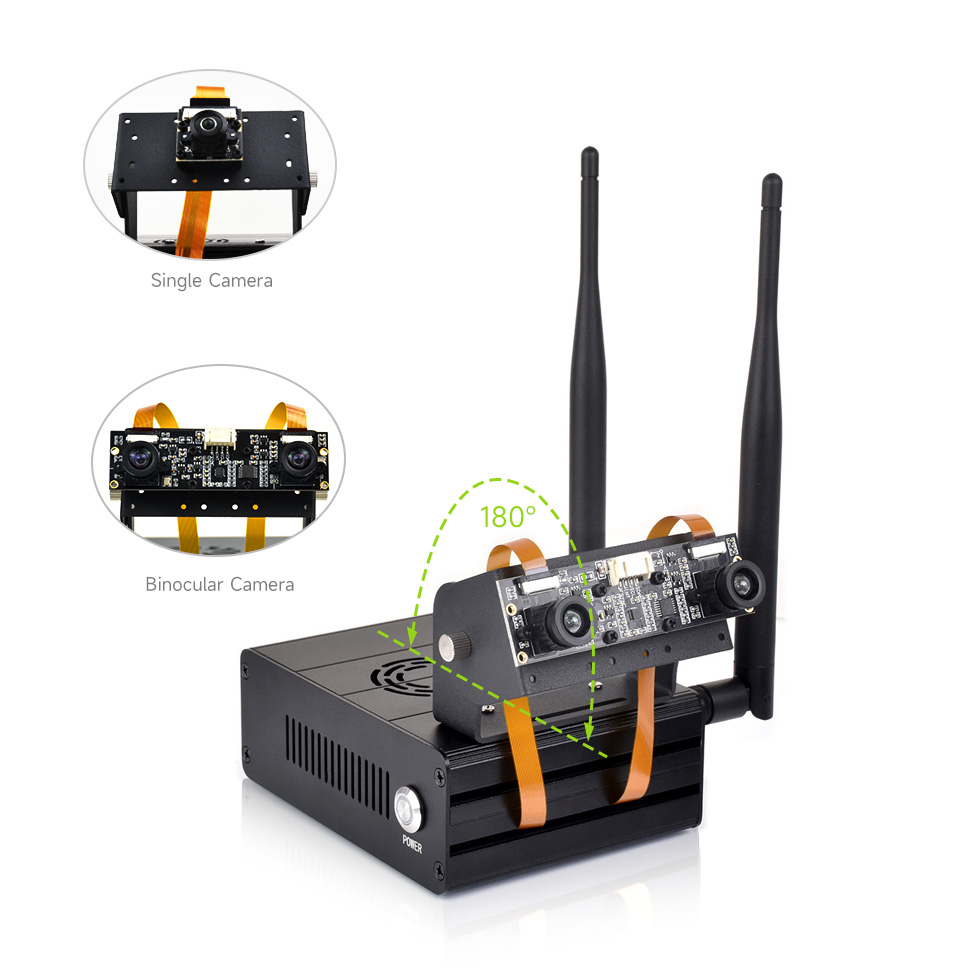

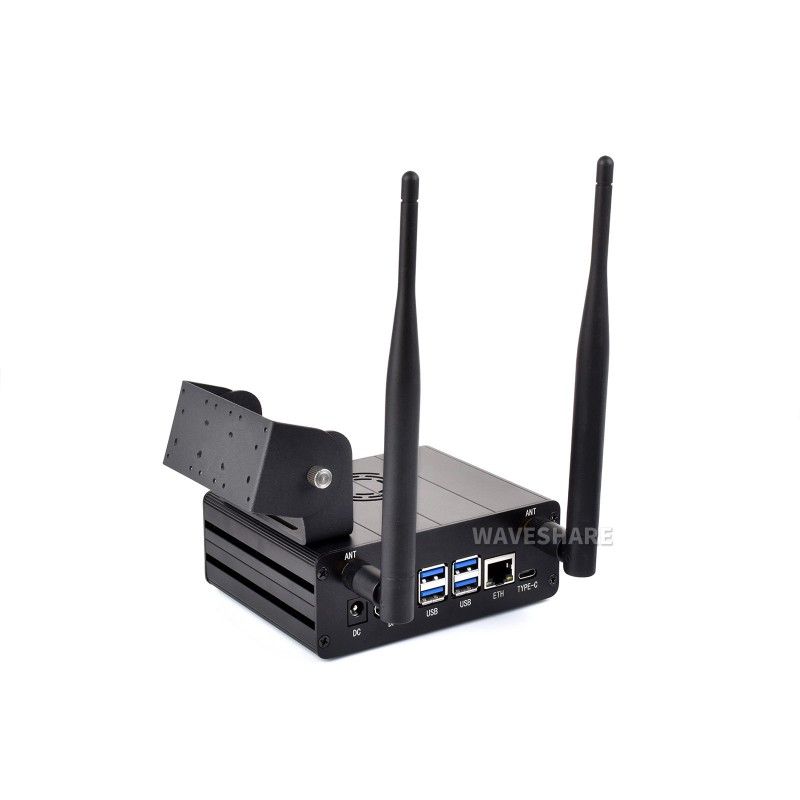

Спеціальний тримач для камери з монтажними отворами під одинарну або бінокулярну камеру та можливістю повороту до 180° дає змогу гнучко налаштовувати кут огляду в системах комп’ютерного зору.

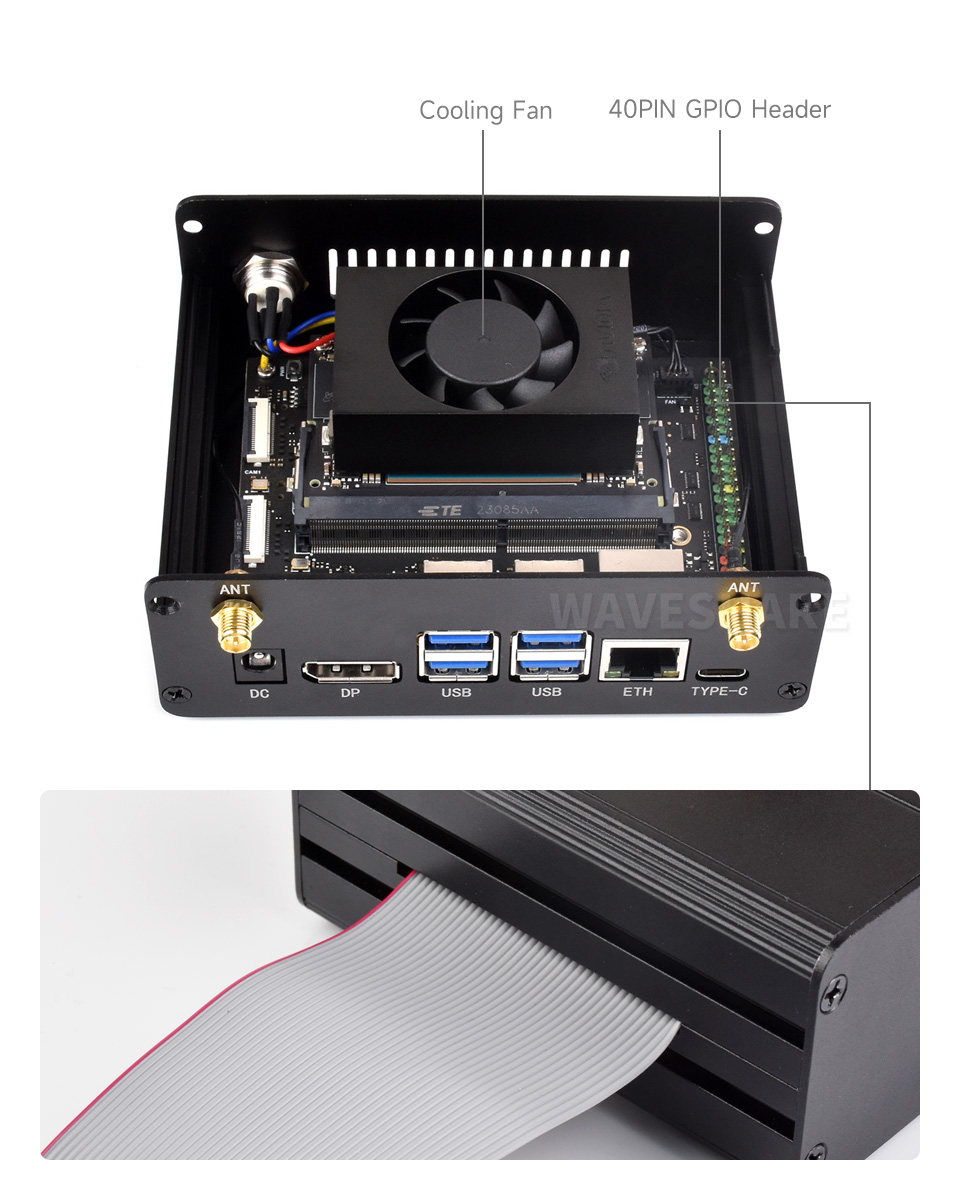

Для використання 40PIN роз’єму комплект доповнено плоским стрічковим кабелем, що спрощує підключення без необхідності виносити плату з корпусу.

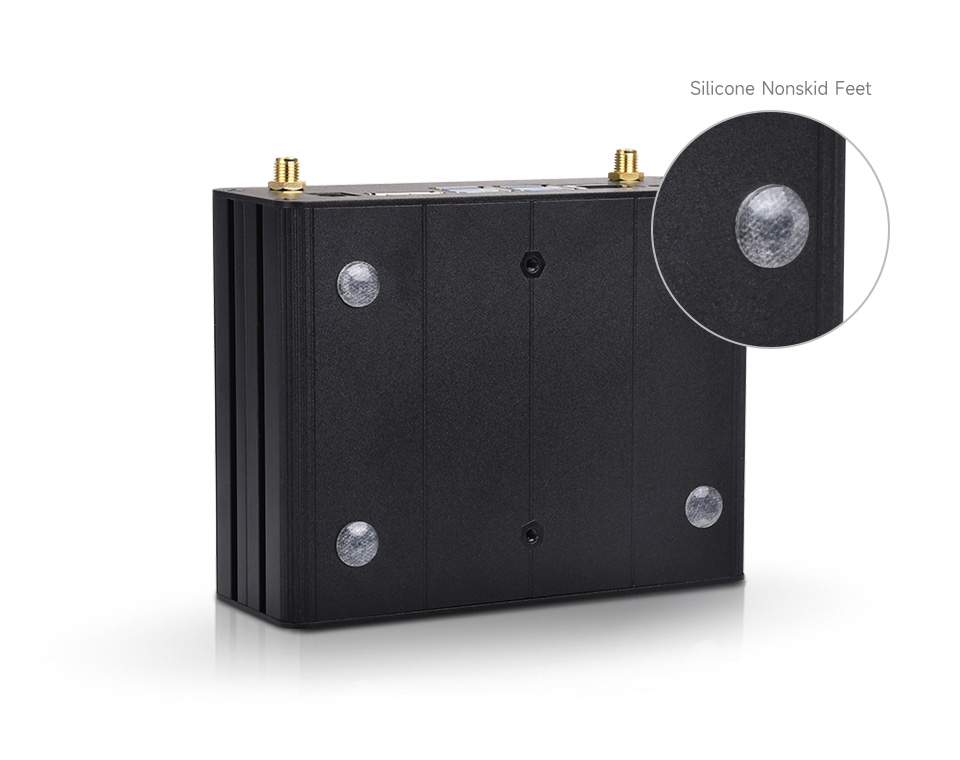

Силіконові нековзні ніжки забезпечують стійке розміщення корпусу на поверхні й водночас зменшують площу контакту для кращого теплообміну.

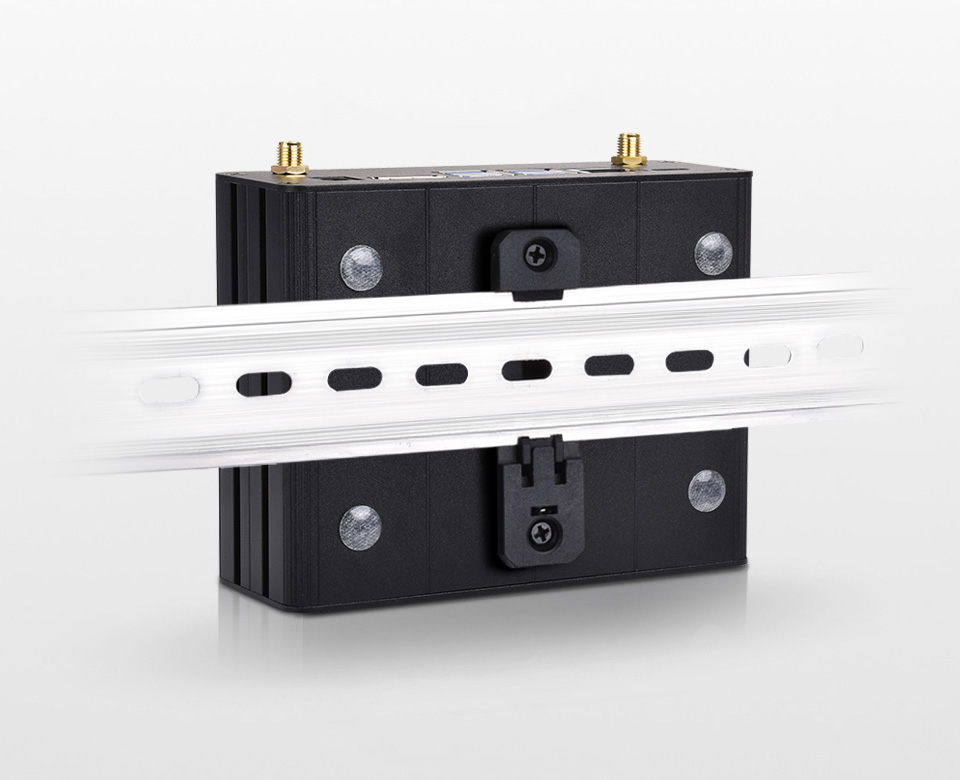

Передбачені монтажні отвори для встановлення корпусу на DIN-рейку (аксесуари для DIN-рейки не входять до комплекту поставки).

Габарити та вага

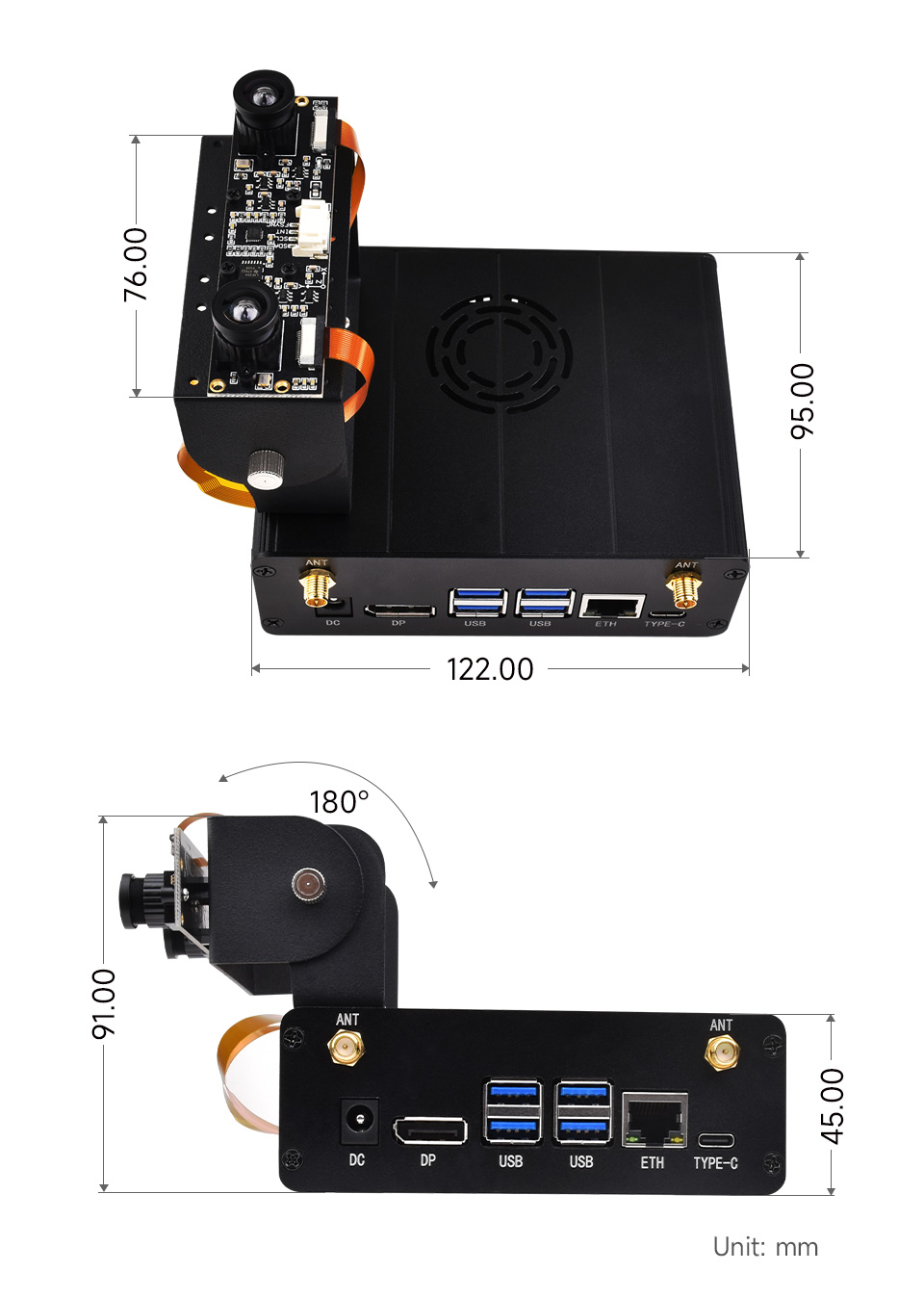

• Габаритні розміри: 95 мм × 122 мм × 91 мм
• Вага: 0,378 кг

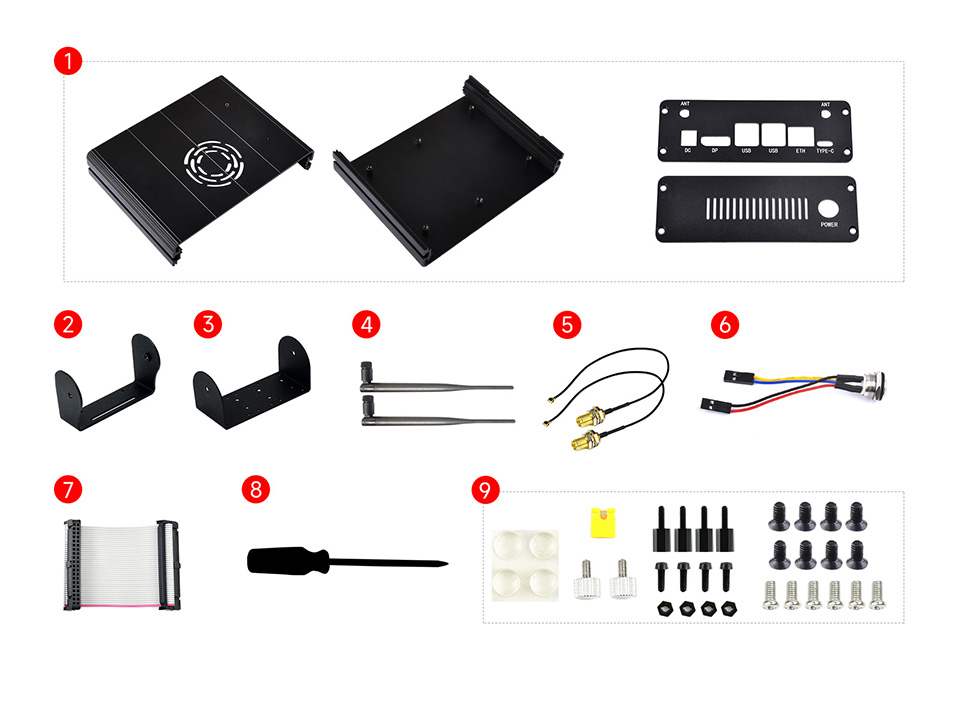

Комплект поставки

1. Алюмінієвий корпус (верх і низ + бічні панелі) × 1
2. Нижнє кріплення тримача камери × 1
3. Верхнє кріплення тримача камери × 1
4. Антена (2 шт) × 1
5. Кабель IPEX4 - SMA (2 шт.) × 1
6. Кнопка з проводами 4PIN × 1
7. Плоский стрічковий кабель 2×20PIN ~55 мм × 1
8. Викрутка × 1
9. Пакет гвинтів і аксесуарів × 1

Документація та ресурси

Wiki: www.waveshare.com/wiki/JETSON-ORIN-CASE-A
