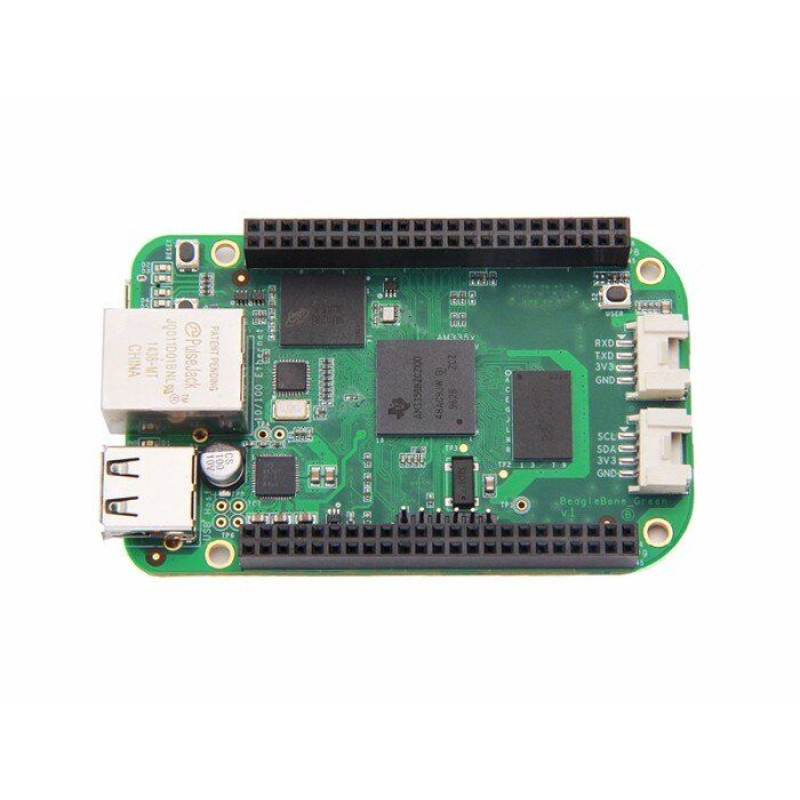

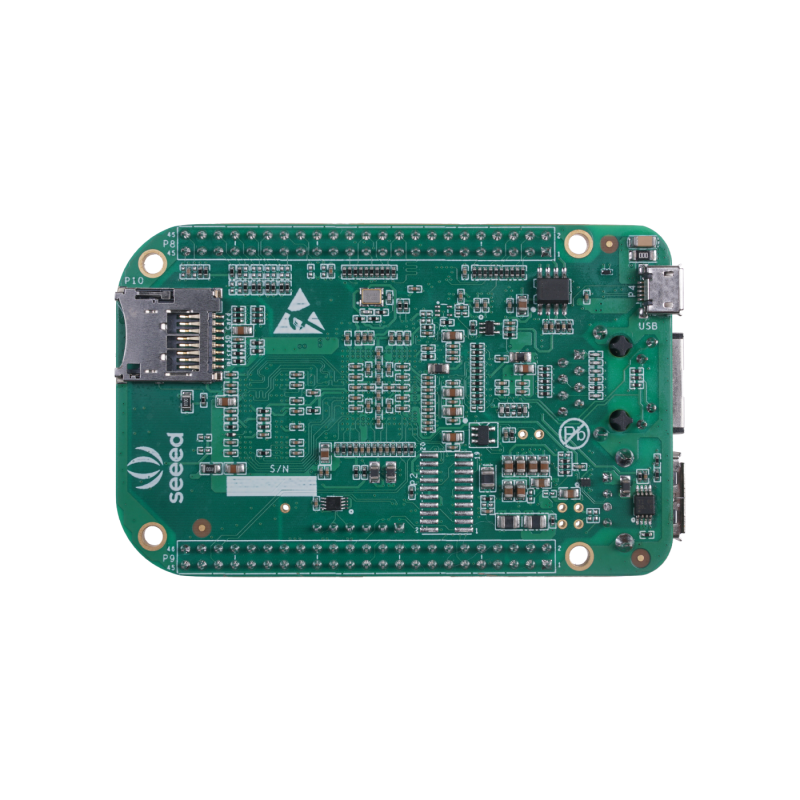

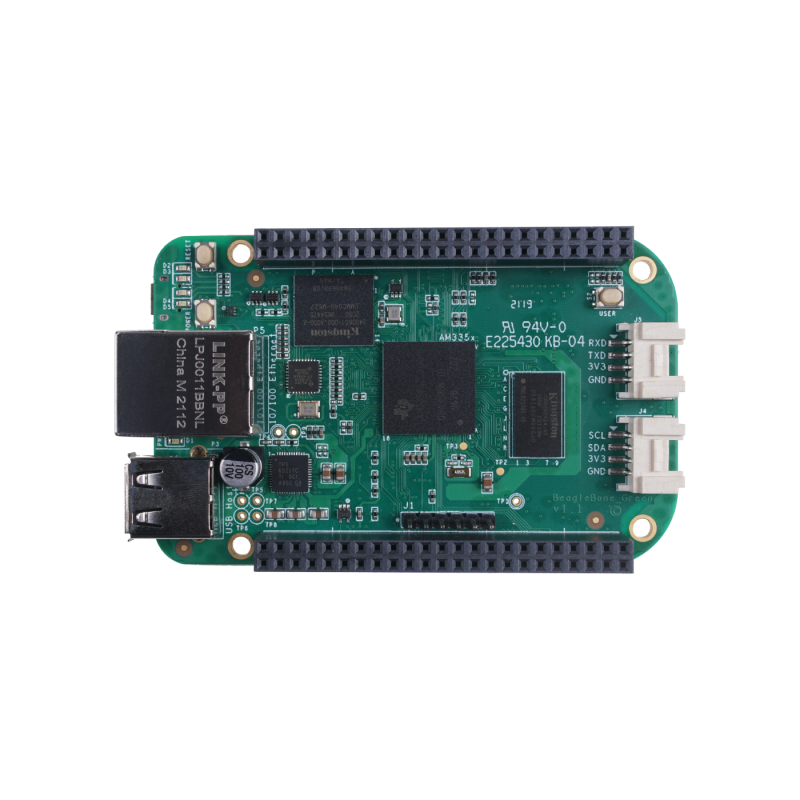

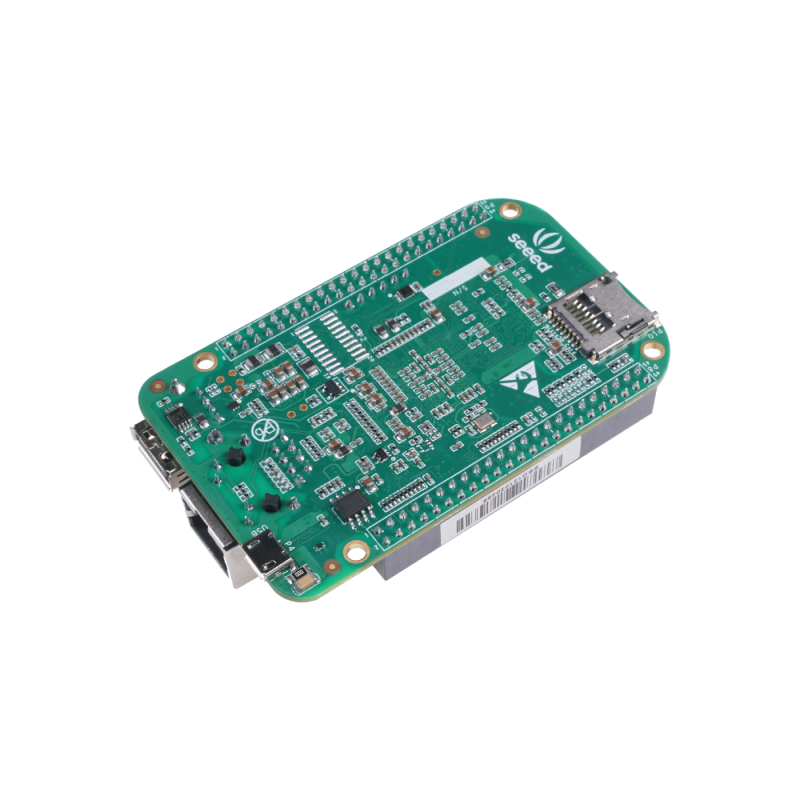

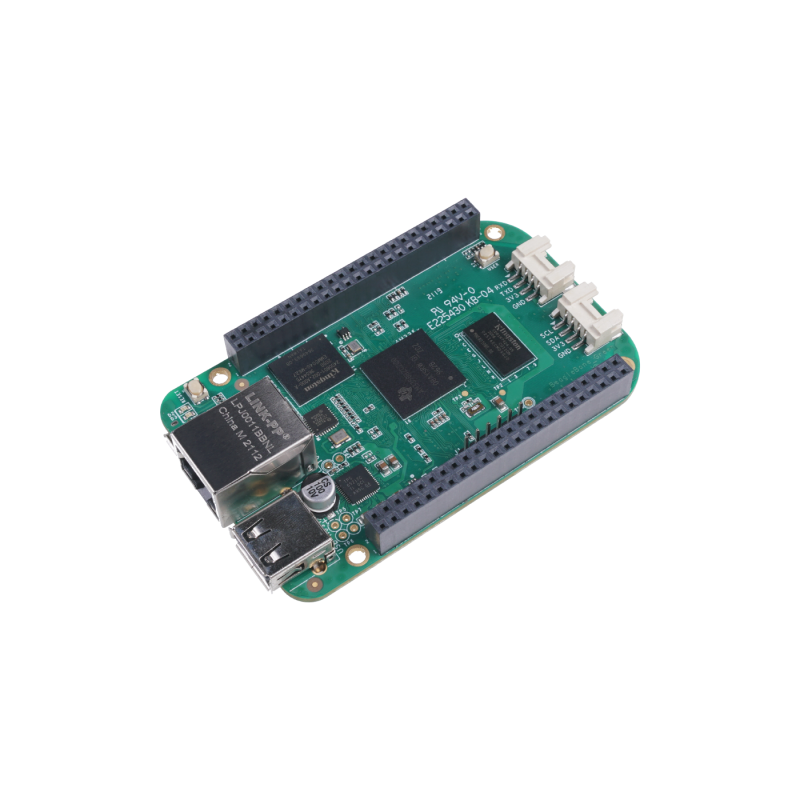

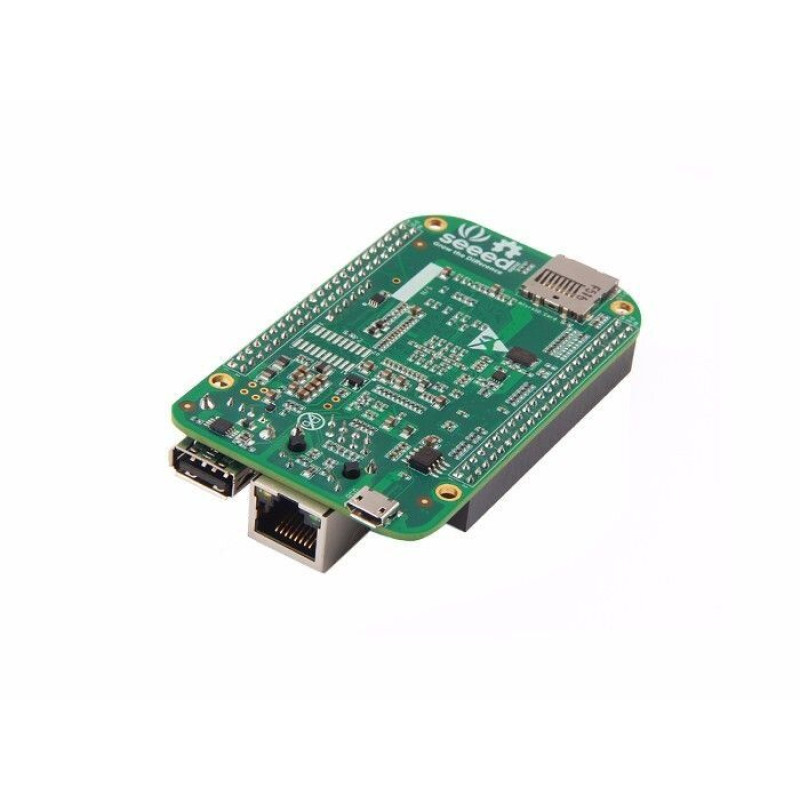

Мікрокомп'ютер BeagleBone Green

SeeedStudio BeagleBone Green (BBG) — це результат спільної роботи BeagleBoard.org і Seeed Studio. Ця нова версія плати була спроектована на апаратному забезпеченні BeagleBone Black з її відкритим вихідним кодом. BBG має два Grove роз'єма для спрощення підключення великої кількості датчиків сімейства Grove. Для того щоб звільнити місце під Grove роз'єми довелося пожертвувати роз'ємом HDMI, який на цій платі відсутній.

BeagleBone Green призначений для розробки проектів в області інтернету речей, розумного будинку, промислової автоматизації та управління процесами, людино-машинного інтерфейсу, а також концентратора різних датчиків або в робототехніці. Він повністю сумісний з BeagleBone® Black.

Основні характеристики:

• Процесор AM335x 1 ГГц ARMR Sitara Cortex-A8
• Оперативна пам'ять 512 МБ DDR3
• Вбудована флеш-пам'ять 4 ГБ eMMC
• ЦП підтримує прискорювач NEON з плаваючою комою і 3D-графіки
• 2x PRU 32-bit мікроконтролера
• Роз'єми:
  • USB client / host (USB підтримує живлення і зв'язок)
  • Ethernet
  • 2x 46 pin headers
  • 2x Grove роз'єму (один I2C і один UART)
• Робоча температура 0 ~ 75

Сумісне ПО

• Debian
• Android
• Ubuntu
• Cloud9 IDE on Node.js w / BoneScript library
• і безліч інших

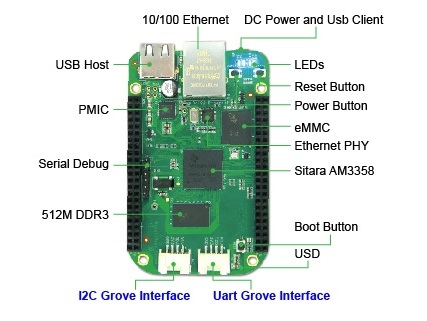

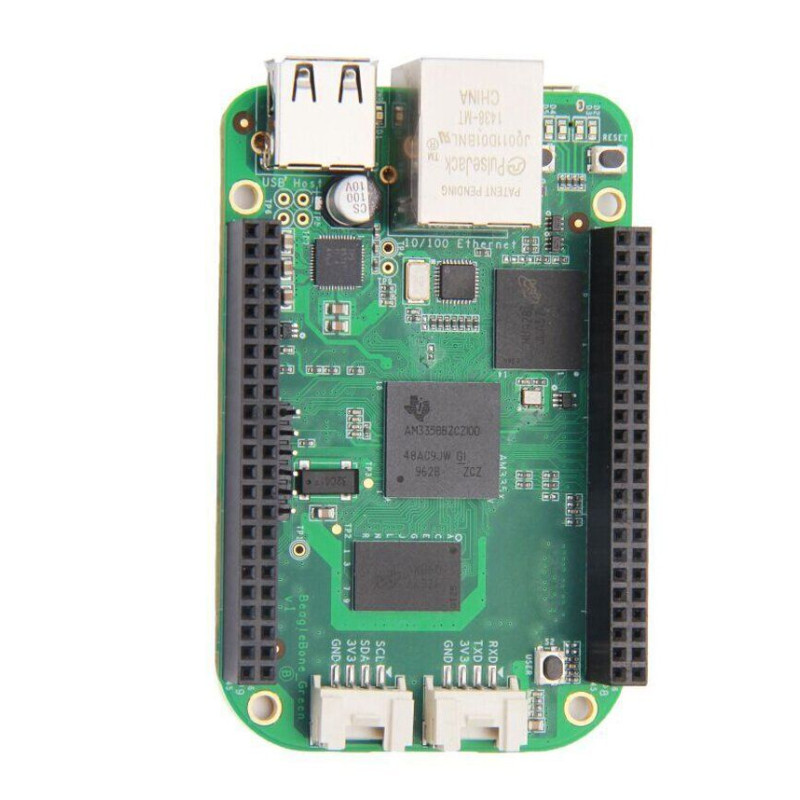

Елементи плати:

1. USB Host - порт USB
2. DC Power and USB Client - живлення плати і робота в якості клієнта
3. LEDs - Світлодіоди
   D2 налаштований при завантаженні так, щоб блимати у вигляді тактового сигналу.
   D3 налаштований при завантаженні, щоб світитися під час доступу до карти microSD
   D4 налаштований при завантаженні, щоб світитися під час активності ЦП
   D5 налаштований при завантаженні, щоб світитися під час доступу до eMMC
4. Boot button - Кнопка завантаження
   Якщо вставлена ​​SD-карта, то система спочатку завантажиться з SD-карти, якщо ви хочете завантажитися з eMMC, натисніть цю кнопку, а потім увімкніть.
   Після завантаження її можна використовувати як звичайну кнопку, для підключення до GPIO_72
5. I2C Grove Interface - Інтерфейс I2C Grove (підключений до I2C2)
6. Uart Grove Interface - Інтерфейс Uart Grove (підключений до UART2)
7. Serial Debug - Послідовна налагодження (підключіться до UART0, PIN1 ~ PIN6: GND, NC, NC, RX, TX, NC, зверніть увагу, що контакт 1 знаходиться поруч з USB).

Призначення роз'ємів

Кожен вихід цифрового введення / виведення має 8 різних режимів, які можна вибрати, включаючи GPIO.

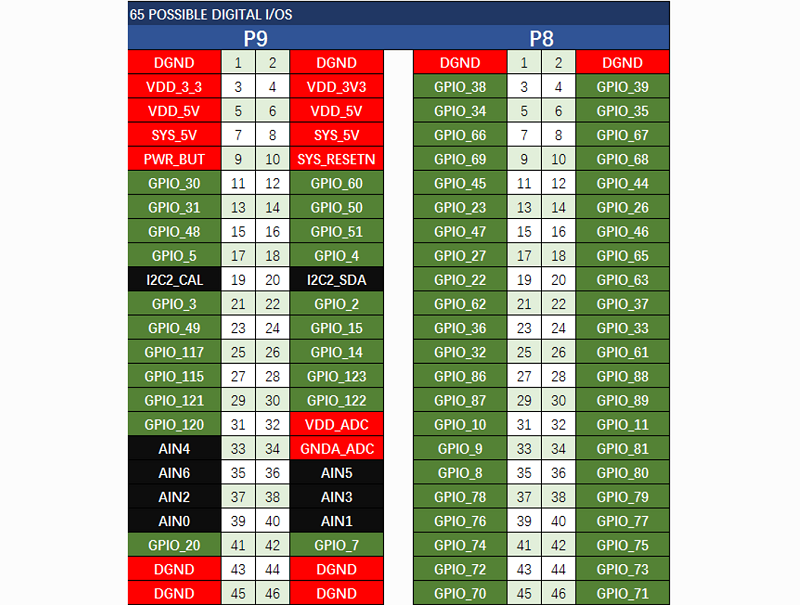

65 можливих цифрових входів / виходів

Примітка: в режимі GPIO кожен цифровий ввод / вивід може створювати переривання.

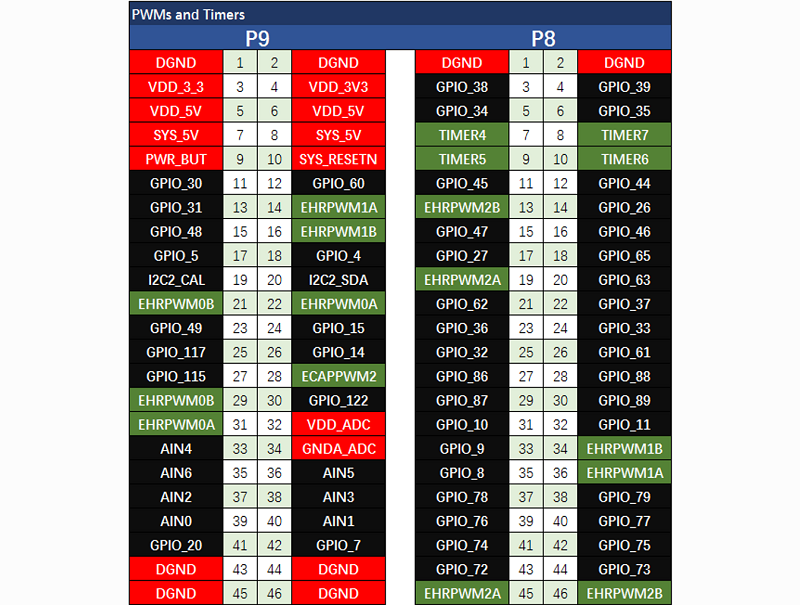

ШІМ і таймери

Примітка: до 8 цифрових висновків вводів / виводів можуть бути налаштовані за допомогою широтно-імпульсних модуляторів (ШІМ) для генерації сигналів для керування двигунами або створення псевдоаналогових рівнів напруги без використання додаткових циклів ЦП.

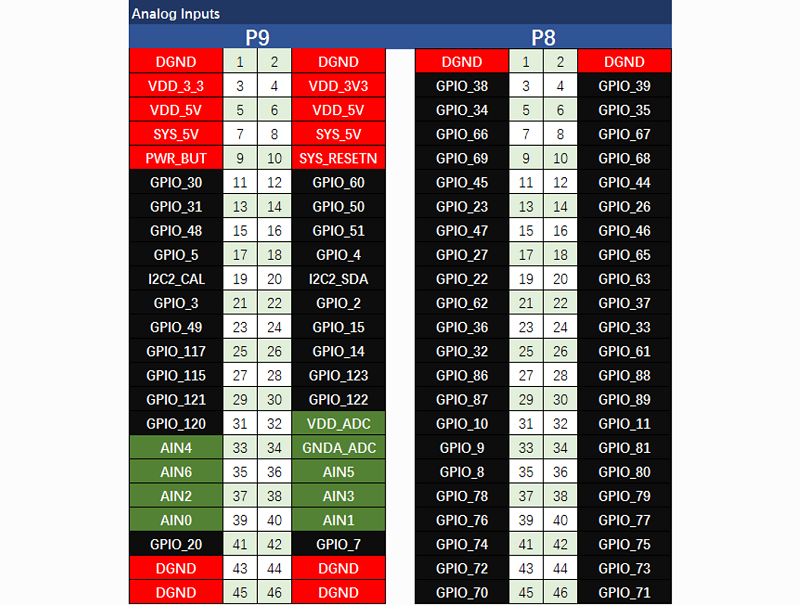

Аналогові входи

Примітка: переконайтеся, що на аналогові вхідні контакти не подається напруга більше 1,8 В. Це єдиний 12-бітний аналого-цифровий перетворювач з 8 каналами, 7 з яких доступні на роз'ємах.

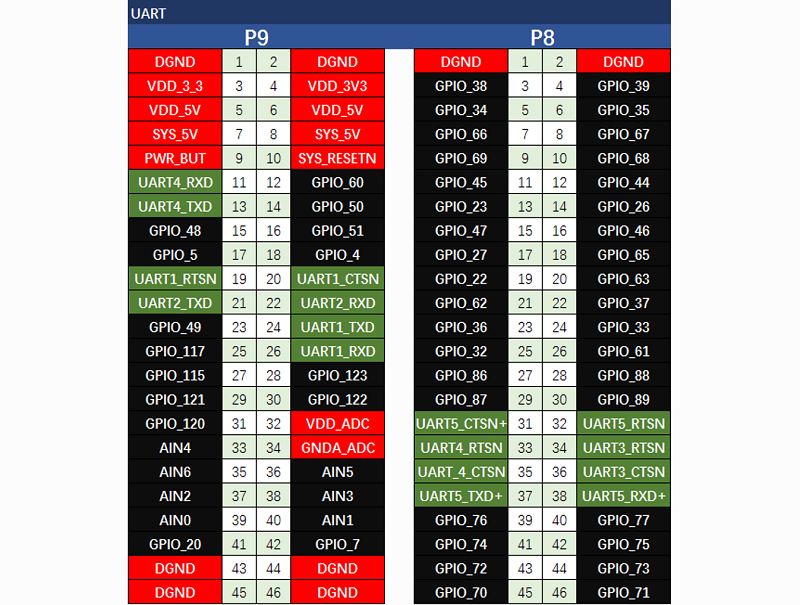

UART

Примітка: є спеціальний роз'єм для доступу до контактів UART0 і підключення отладочного кабелю. П'ять додаткових послідовних портів додані до роз'ємів розширення, але один з них має тільки один напрямок до гнізда.

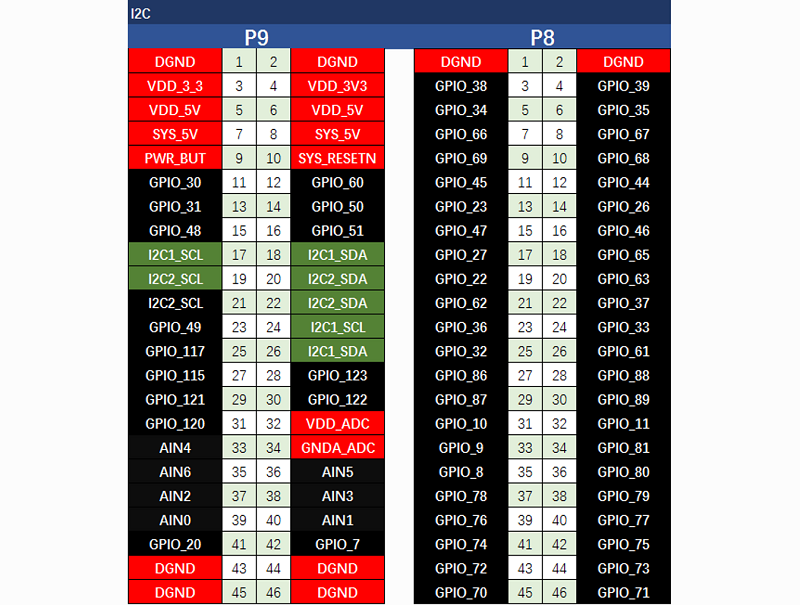

I2C

Примітка: перша шина I2C використовується для читання EEPROMS на платах розширення і не може використовуватися для інших операцій цифрового введення-виведення без втручання в цю функцію, але ви все одно можете використовувати її для додавання інших пристроїв I2C за доступними адресами. Друга шина I2C доступна для настройки і використання.

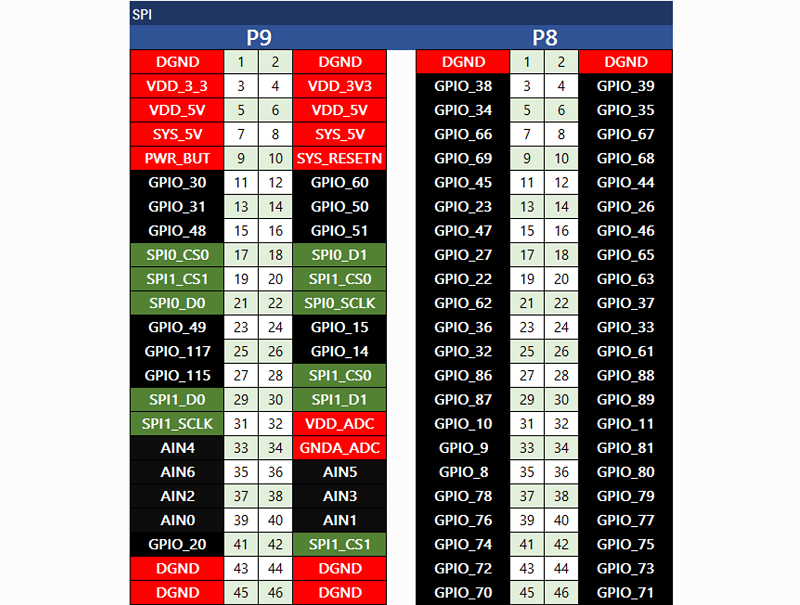

SPI

Примітка: для швидкої передачі даних ви можете розглянути можливість використання одного з портів SPI.

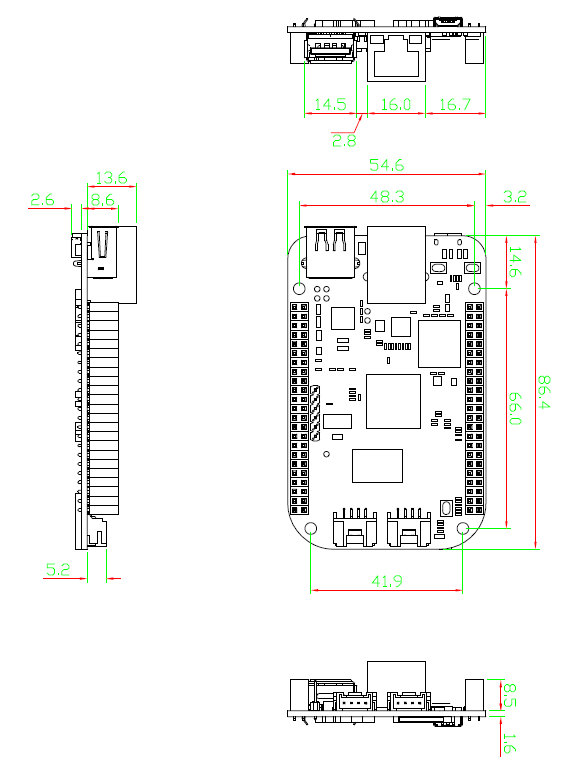

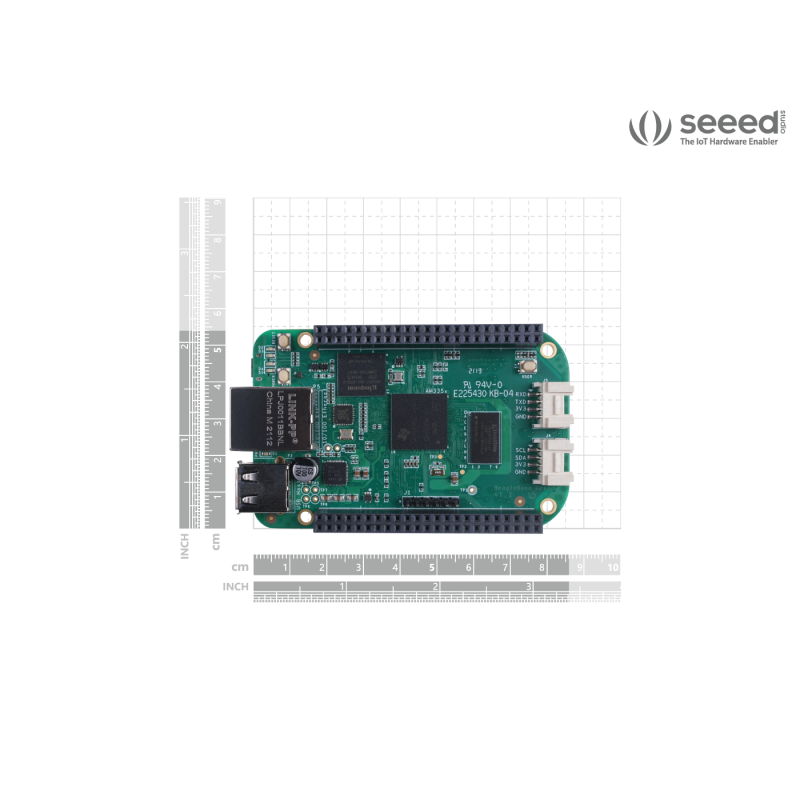

Габаритні розміри: 54.6мм х 86.4мм

Ресурси для розробників Wiki: Seeed Studio BeagleBone® Green Schematic(OrCAD) v1c

До комплекту поставки включено:

1. Плата SeeedStudio BeagleBone® Green x1
2. Кабель USB x1
3. Посібник користувача х1

Вага: 0.081 кг
