STMicroelectronics NUCLEO-H7A3ZI-Q Nucleo-розробницька плата на STM32H7A3ZI MCU

Відлагоджувальна плата NUCLEO-H7A3ZI-Q
STM32H7A3ZIT6QU · STM32 Nucleo‑144 · Cortex‑M7 280 МГц · Flash 2 МБ · MB1363

Високопродуктивна плата STM32 Nucleo‑144 на базі STM32H7A3ZIT6QU (32‑біт, Arm Cortex‑M7 до 280 МГц з FPU), Flash 2 МБ, тип носія MB1363.

Плати Nucleo‑144 дають змогу швидко перевіряти ідеї й збирати прототипи з різним балансом швидкодії й споживання на STM32H7.

Роз’єми ST Zio (у т. ч. Arduino Uno V3) та ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі інтегровано STLINK‑V3E.

Бібліотеки та приклади — у пакеті STM32CubeH7 MCU.

Призначення та можливості NUCLEO-H7A3ZI-Q

NUCLEO-H7A3ZI-Q від STMicroelectronics (серія STM32 Nucleo Boards, країна виробництва: Китай) — для розробки, тестування й налагодження застосунків на STM32H7. Підходить для промислових контролерів, навчальних стендів і лабораторних робіт, де потрібні висока продуктивність Cortex‑M7 і великий обсяг Flash.

Загальні характеристики

• MCU: STM32 у корпусі LQFP144.
• Індикація та керування: три користувацькі світлодіоди; кнопки користувача та RESET.
• RTC‑кварц: 32,768 кГц.
• Роз’єми:
  • SWD;
  • ST Zio (у т. ч. Arduino Uno V3);
  • ST morpho.
• Живлення: STLINK‑V3E (USB VBUS) або зовнішні джерела (за схемою плати).
• STLINK‑V3E: повторне перечислення USB (re‑enumeration); віртуальний COM‑порт, MSD, порт налагодження.
• ПЗ: бібліотеки та приклади в пакеті STM32CubeH7 MCU.
• IDE: IAR, Keil MDK, STM32CubeIDE та інші середовища для STM32.

Особливості плати та інтерфейси

• Внутрішній SMPS для живлення ядра (V_CORE).
• USB: OTG або full-speed device; користувацький інтерфейс на роз’ємі Micro‑AB (за UM2408 для NUCLEO‑H7A3ZI‑Q).
• Ethernet на цій конфігурації MB1363 не реалізовано (RJ45 є лише на варіантах NUCLEO‑H745ZI‑Q / NUCLEO‑H755ZI‑Q).
• Сумісність із екосистемою Arm Mbed Enabled.

Завдяки ST Zio, ST morpho та Arduino Uno V3 плату зручно розширювати модулями й шилдами. STLINK‑V3E спрощує прошивання й налагодження без зовнішнього програматора.

Реальне застосування та підтримка ПЗ

NUCLEO-H7A3ZI-Q підтримується STM32CubeIDE, IAR, Keil MDK та екосистемою Mbed. STM32CubeH7 прискорює старт: GPIO, таймери, комунікації, USB; мережеві стеки — через зовнішні модулі або інші плати з Ethernet за потреби.

Елементи та габарити

Розташування елементів

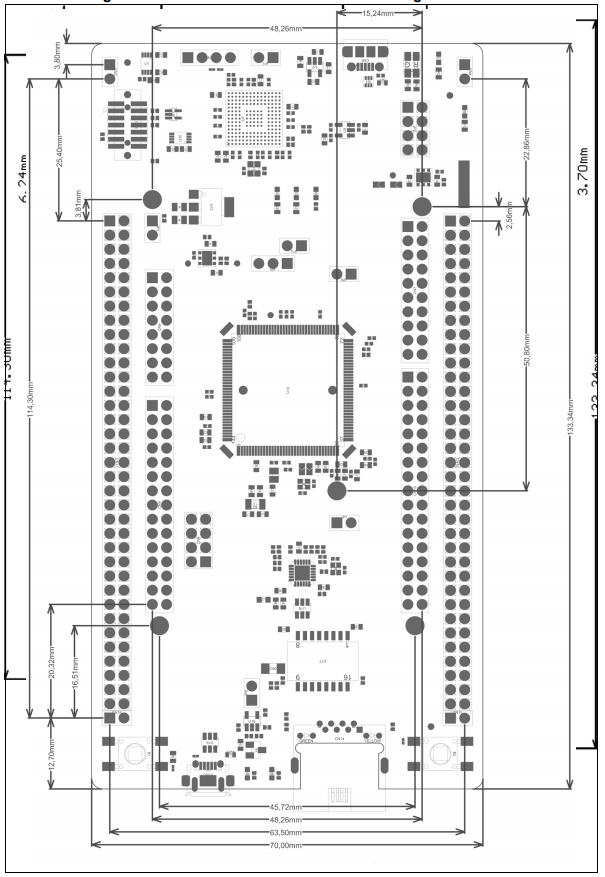

Габаритні розміри (плата MB1363)

Комплект поставки

• Відлагоджувальна плата NUCLEO-H7A3ZI-Q — 1 шт.

Кабелі та модулі розширення замовляються окремо залежно від задачі.
