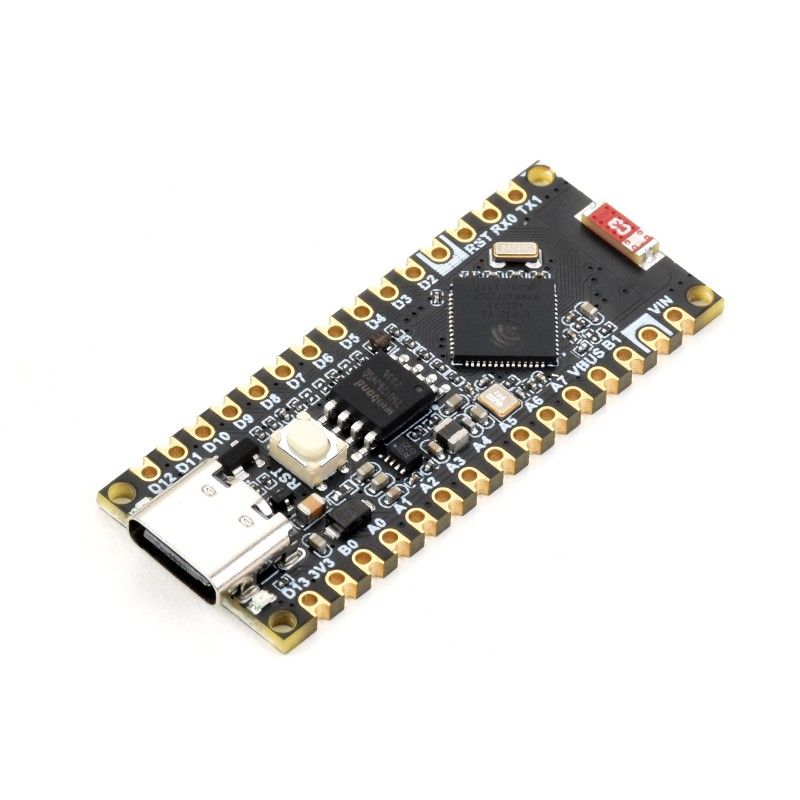

Плата розробки ESP32-S3 Nano Development Board (26745) для IoT проєктів

ESP32-S3 Nano Development Board (26745) — плата розробки на мікроконтролері ESP32-S3R8 для IoT, робототехніки та вбудованих систем. Сумісна за форм‑фактором із Arduino Nano ESP32, тому підходять інструменти та ресурси екосистеми Arduino.

На платі — високопродуктивний ESP32-S3R8, бездротові інтерфейси Wi‑Fi та Bluetooth і набір ліній для периферії.

Компактний формат зручний для прототипів, розробки й тестування перед впровадженням у реальну систему.

Призначення та можливості плати

ESP32-S3 Nano Development Board (26745) від Waveshare (модель 26745, країна виробництва: Китай, серія ESP32) призначена для вбудованих застосунків із бездротовим підключенням: IoT‑пристрої, датчики, компактні контролери, навчальні та лабораторні стенди.

Сумісність із форм‑фактором Arduino Nano дозволяє використовувати макетні плати й шилди. Підтримка Arduino, MicroPython та Arduino IoT Cloud спрощує старт роботи.

Ключові функціональні переваги

• Чіп ESP32-S3R8: 32‑бітний двоядерний Xtensa LX7 до 240 МГц.
• 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, 16 МБ флеш‑пам’яті.
• Wi‑Fi 2,4 ГГц і Bluetooth LE з високою РЧ‑продуктивністю.
• Зручне перемикання між середовищами Arduino та MicroPython.
• Сумісність із Arduino IoT Cloud — віддалений моніторинг і керування через застосунок.
• Підтримка HID через USB: емуляція клавіатури чи миші для взаємодії з ПК.

Роз’єм USB Type‑C спрощує програмування та налагодження; світлодіоди (живлення, RGB, користувацький) допомагають діагностиці під час розробки.

Технічні характеристики

Елементи плати та конструкція

Елементи плати

1. Двоядерний процесор ESP32-S3R8 до 240 МГц.
2. W25Q128JVSIQ — 16 МБ Flash для програм і даних.
3. MP2322GQH — стабілізатор 3,3 В.
4. 2,4 ГГц керамічна антена.
5. Роз’єм USB Type‑C для прошивки та налагодження UART.
6. Кнопка RST для скидання ESP32-S3R8.
7. Розводка Arduino Nano — крок 2,54 мм, підключення до макетної плати.
8. Індикатор RGB: короткий спалах при увімкненні або скиданні; далі програмне керування після завантаження.
9. Індикатор живлення.
10. Користувацький світлодіод.

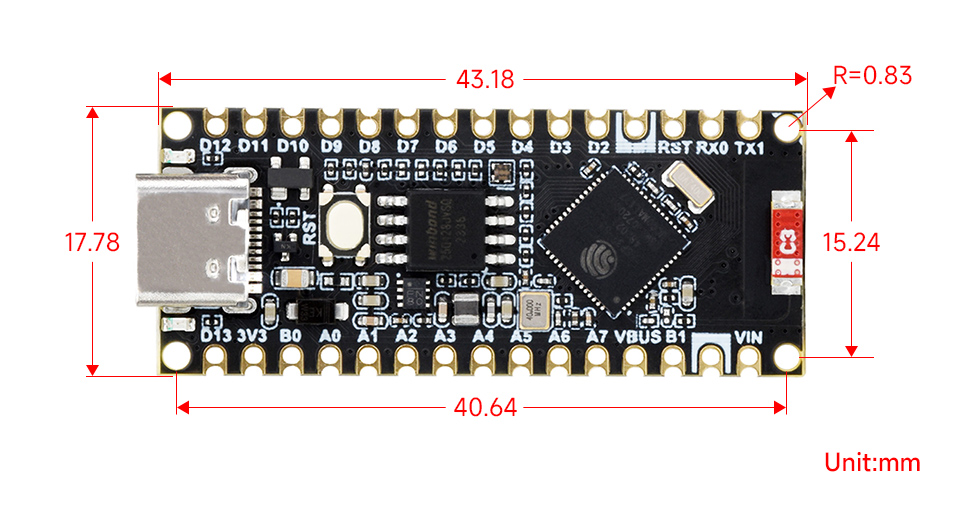

Габарити 43,18 × 17,78 мм; крок виводів 2,54 мм — зручно для макетних плат.

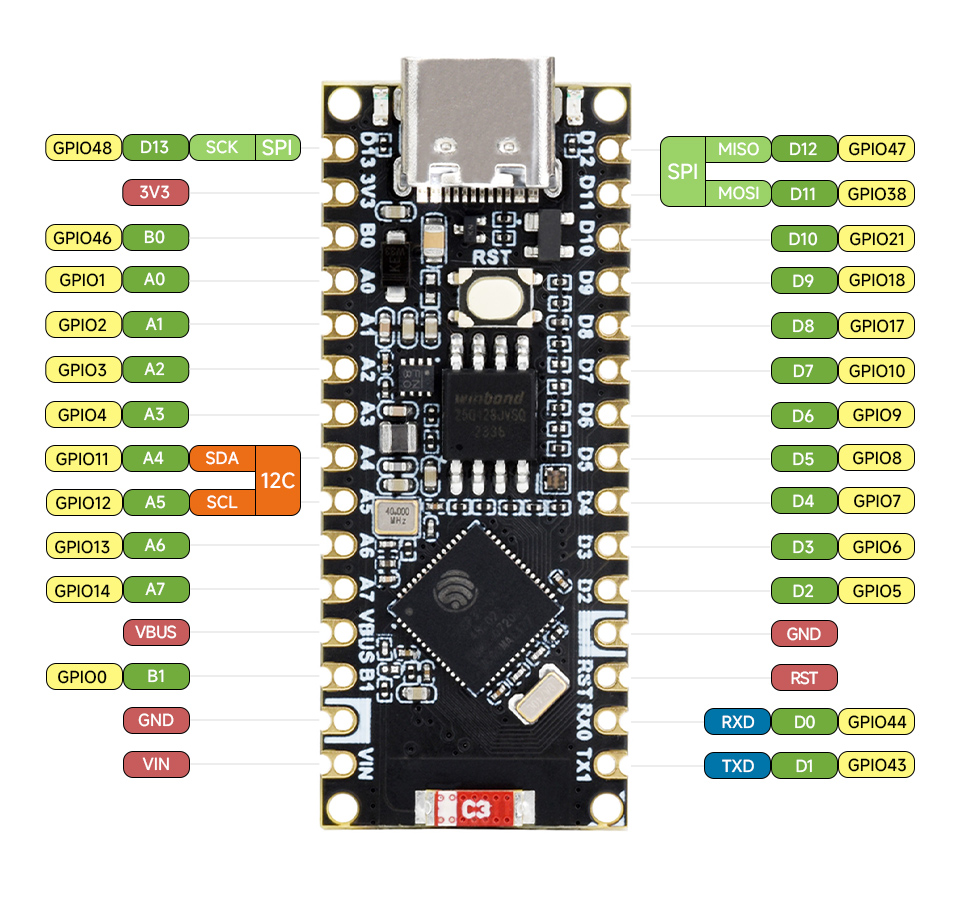

Розпіновка

Габаритні розміри: 43,18 × 17,78 мм

Wiki: www.waveshare.com/wiki/ESP32-S3-Nano

Вага: 0,007 кг

Застосування та комплект поставки

Підходить для компактних Wi‑Fi/BLE‑контролерів, IoT‑вузлів, сенсорних модулів і навчальних наборів з Arduino та MicroPython.

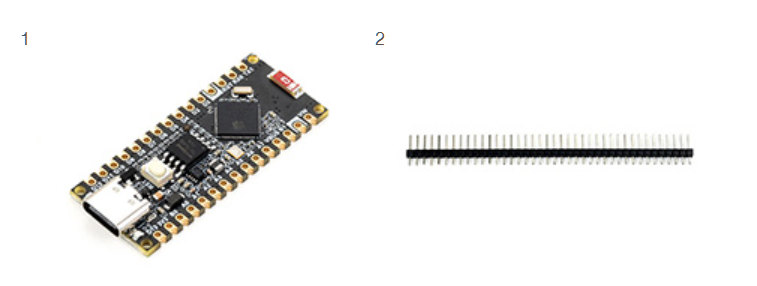

Комплект поставки:

1. ESP32-S3-Nano × 1
2. 40‑контактний штифт (чорний) × 2
