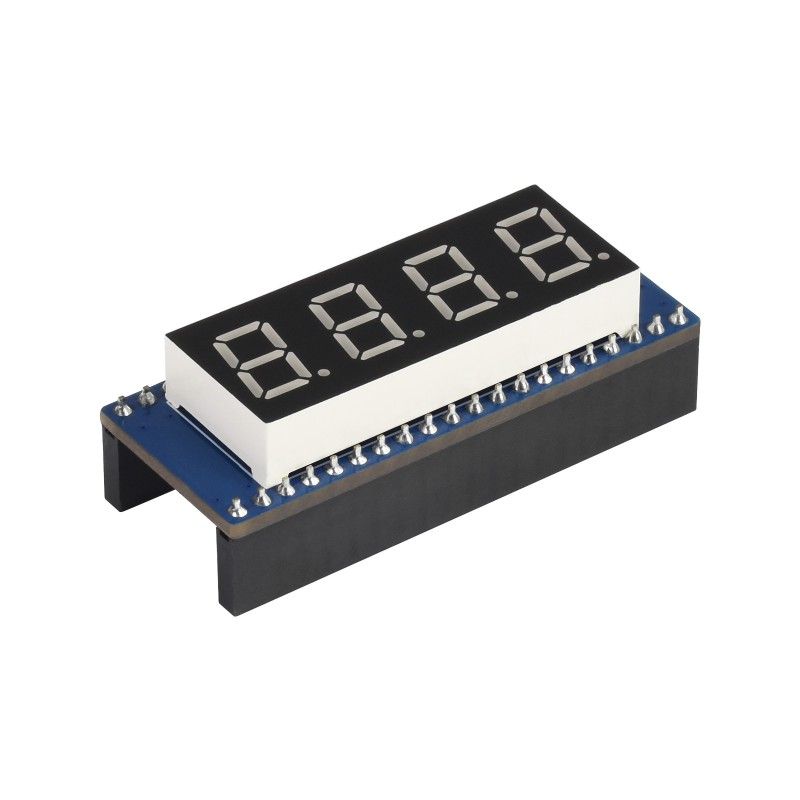

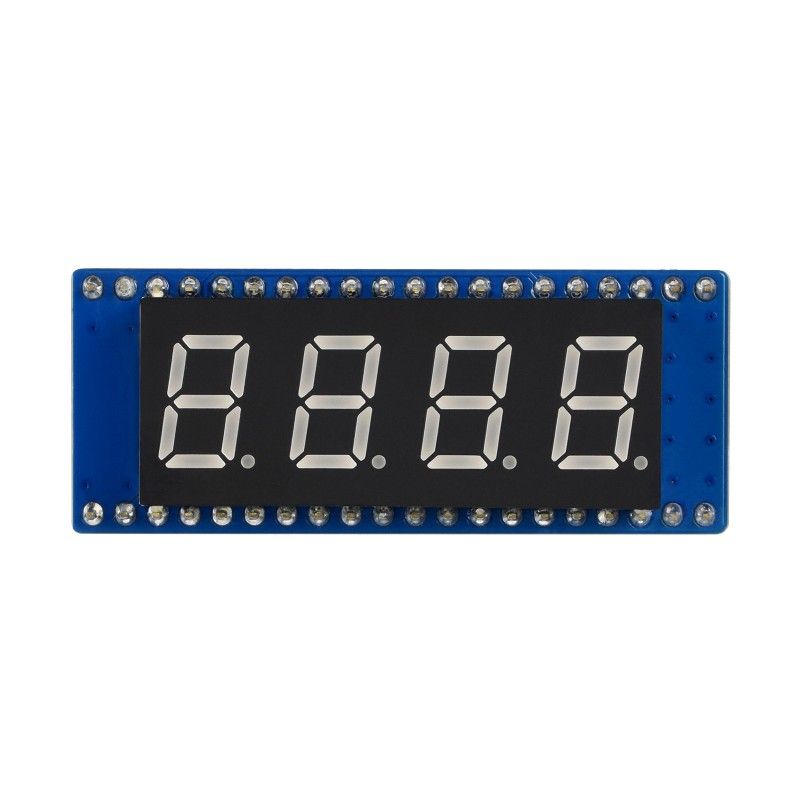

Raspberry Pi Pico 8-segment LED дисплей (19806) для мікроконтролера

Дисплей Raspberry Pi Pico 8-segment LED (19806) від Waveshare, модель 19806 — плата розширення з 4-значним 8‑сегментним LED‑дисплеєм червоного кольору, підключення через GPIO (SPI-сумісний інтерфейс), країна виробництва: Made in China.

Призначення та сумісність

Ця плата розширення спеціально розроблена для Raspberry Pi Pico і має стандартний розʼєм Raspberry Pi Pico (підтримує серію Raspberry Pi Pico). 8‑сегментний LED‑дисплей забезпечує відображення 4 цифр, що дає змогу виводити цифрову та просту символьну інформацію для індикації вбудованих систем, навчальних стендів, промислових приладів тощо.

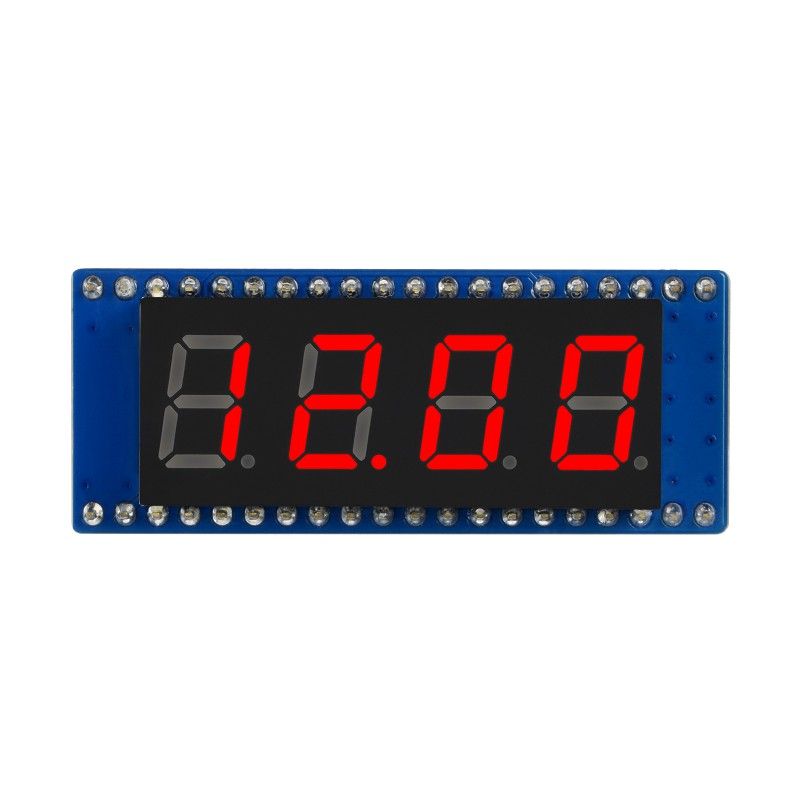

Основні характеристики

• Тип дисплею: LED, 8‑сегментний, червоного кольору.
• Кількість розрядів: 4.
• Робоча напруга: 5 V.
• Розмір дисплея: 0.4 inch.
• Номер дисплея: FJ4401AH.
• Драйвер: 74HC595.
• Підключення до Raspberry Pi Pico: через GPIO, SPI-сумісне керування.
• Сенсорний екран: відсутній.
• Габаритні розміри плати: 52.00 × 21.00 мм.
• Вага: 0.014 кг.
• Сумісність: Raspberry Pi Pico (серія Raspberry Pi Pico).

Плата є простою в управлінні завдяки SPI-сумісному інтерфейсу та підходить для проєктів, де потрібна компактна цифрова індикація.

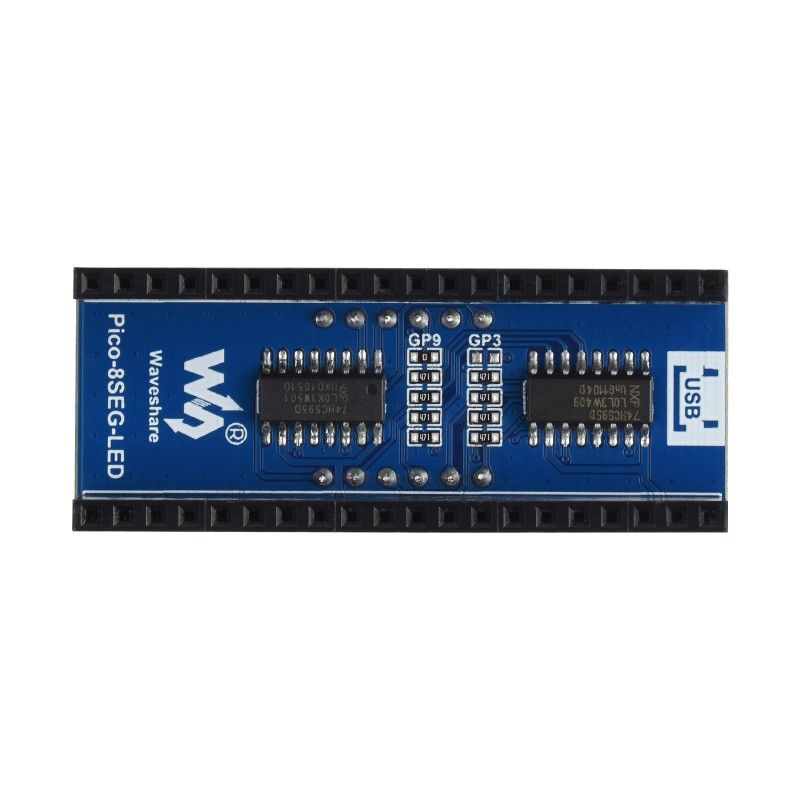

Інтерфейси та підключення

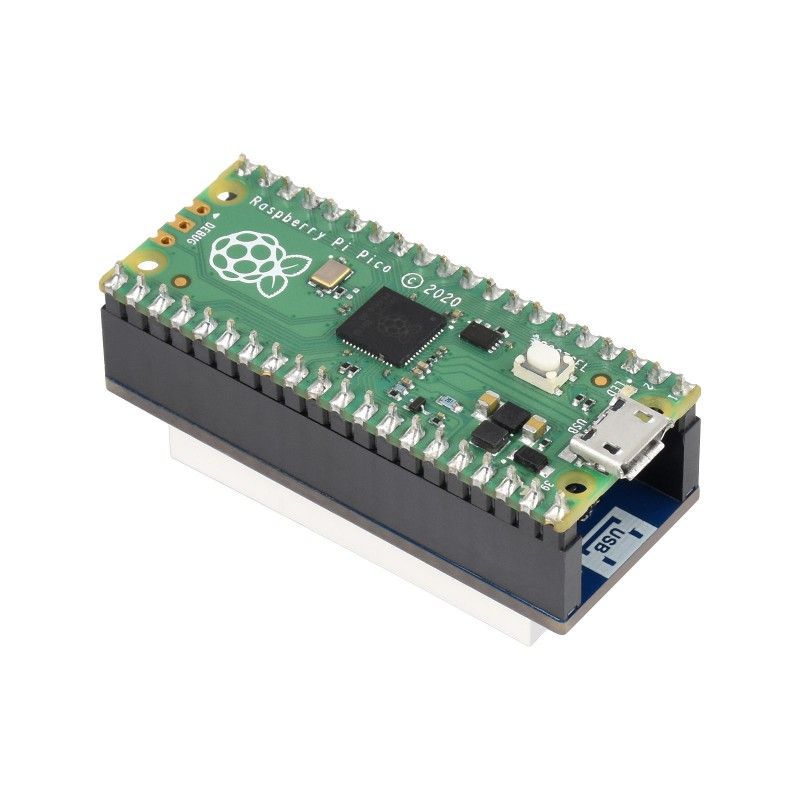

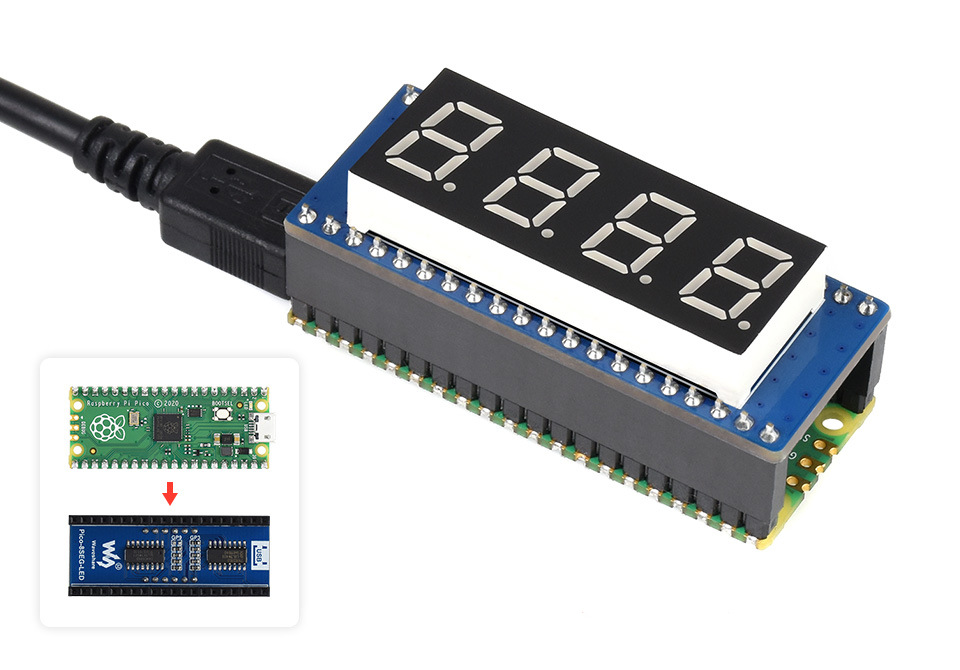

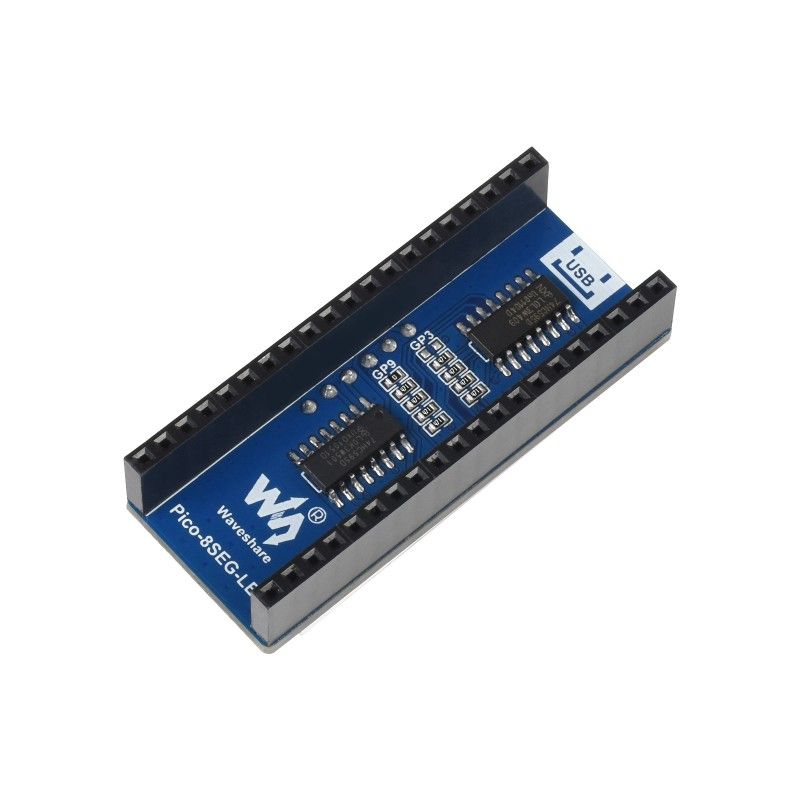

Дисплей підключається безпосередньо до GPIO-пінів Raspberry Pi Pico через стандартний розʼєм. Перед установленням необхідно орієнтуватися на маркування на платі — правильне розташування плати відповідає позначенням на зображенні виробника.

Увага: мікроконтролер Raspberry Pi Pico в комплект поставки не входить.

Програмне забезпечення та ресурси

Виробник надає ресурси для розробників і керівництво з прикладами коду для Raspberry Pi Pico C/C++ та MicroPython, що спрощує інтеграцію дисплея у ваші проєкти.

Ресурси для розробників (Wiki):
Pico-8SEG-LED

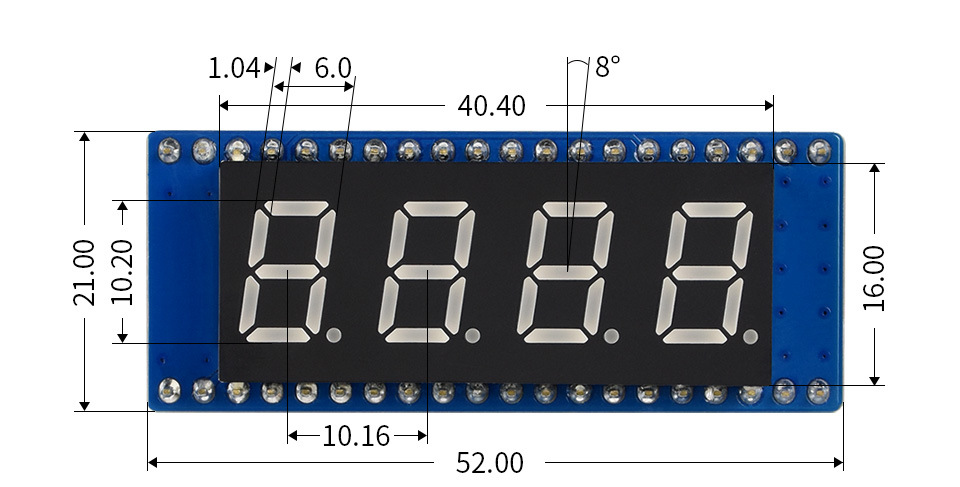

Габарити та елементи плати

Габаритні розміри, мм: 52.00 × 21.00

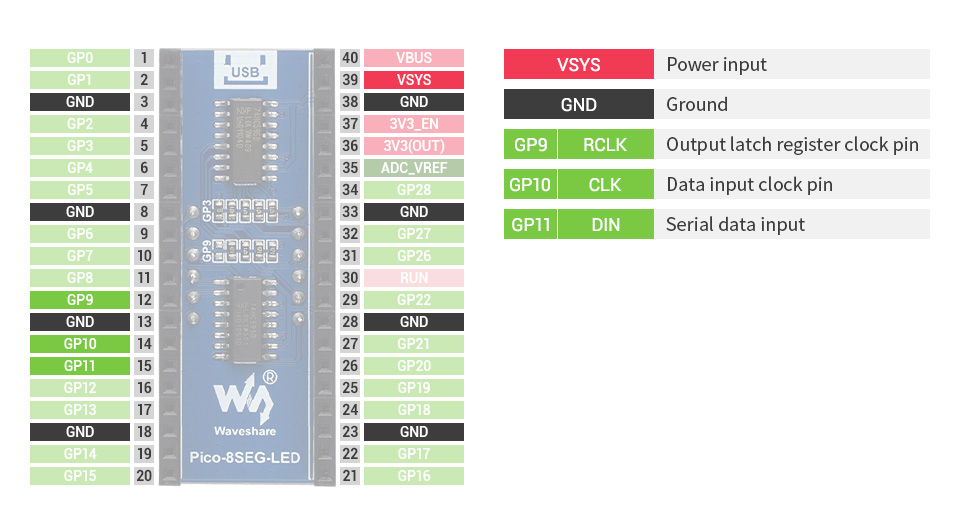

Призначення розʼємів

Розпіновка та призначення розʼємів показані на схемі виробника нижче. Рекомендується використовувати її під час підключення до Raspberry Pi Pico.

Комплект поставки

• Pico-8SEG-LED дисплей x1
