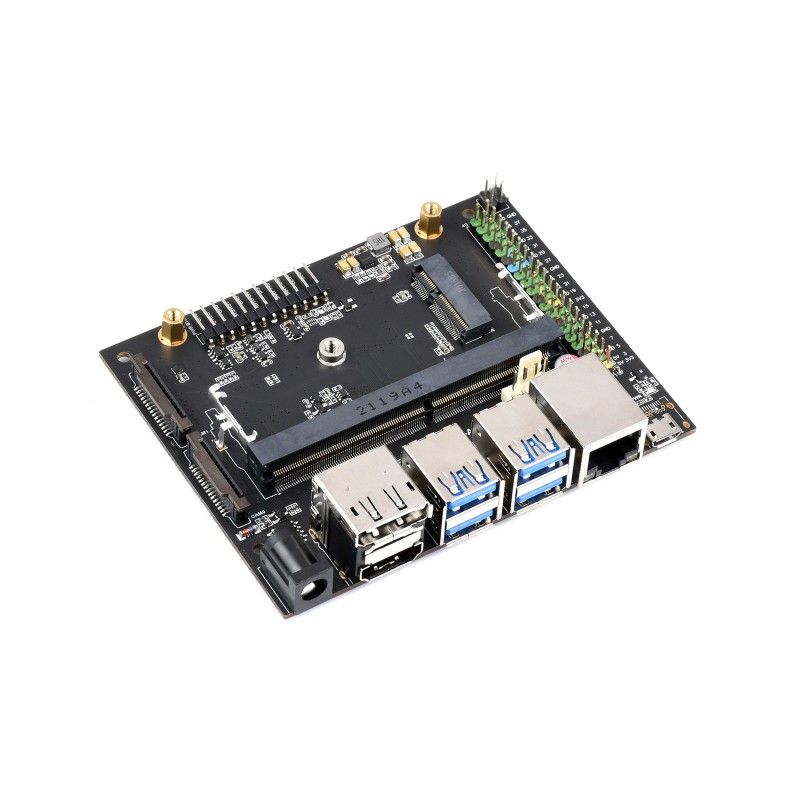

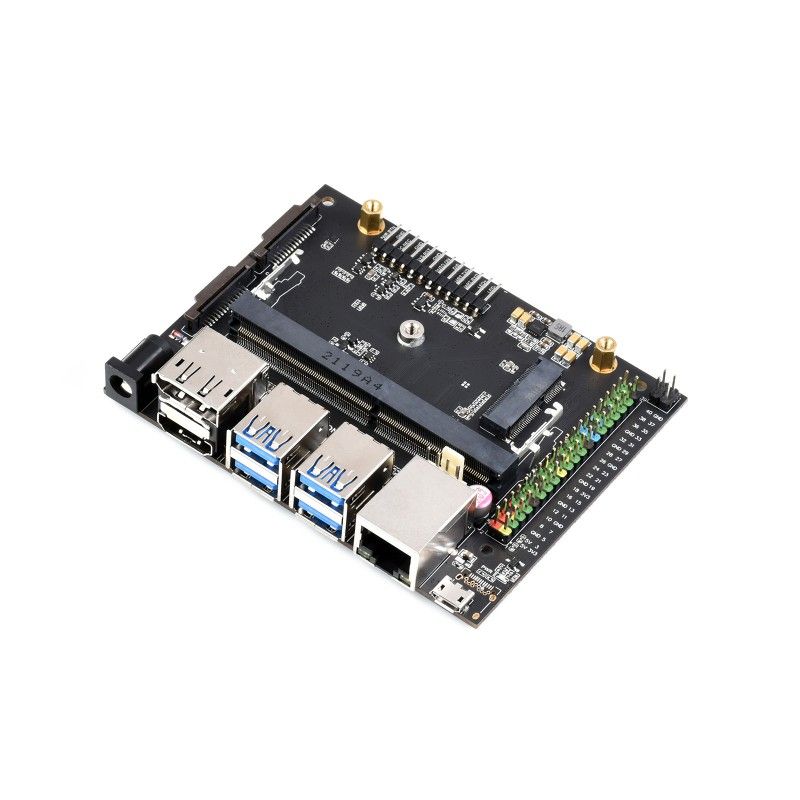

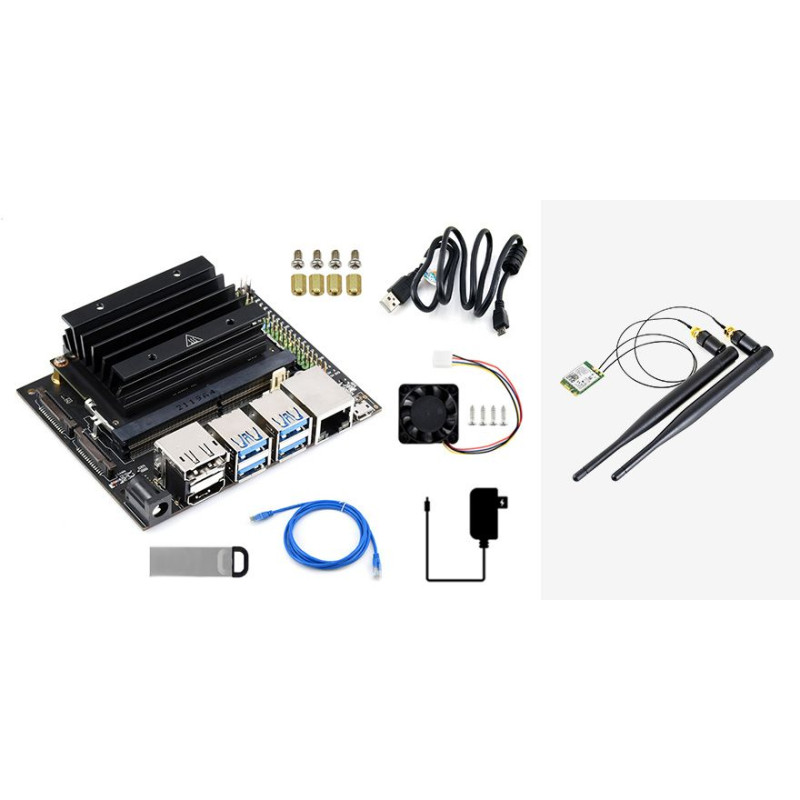

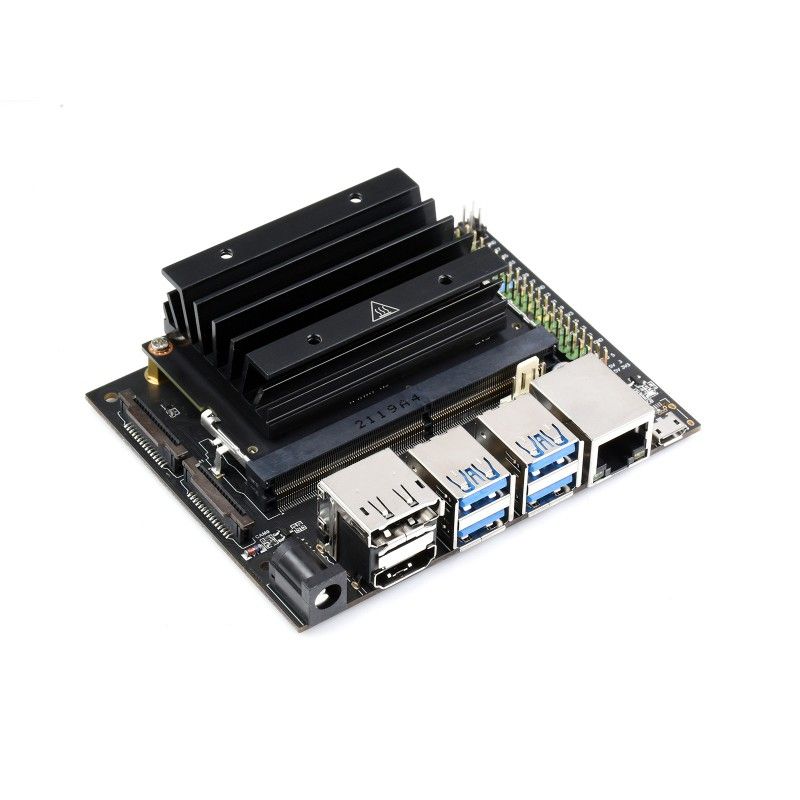

Waveshare Jetson Nano Developer Kit (21813) одноплатний комп’ютер на NVIDIA Jetson Nano

Waveshare Jetson Nano Development Kit (21813) JETSON-NANO-DEV-KIT-A-EU — набір розробника Waveshare: базова плата Jetson Base Board (21650) + обчислювальний модуль Jetson Nano. Базова плата також сумісна з Jetson Xavier NX — AI та робототехніка. Made in China.

Інструменти та ПЗ NVIDIA, як на потужніших Jetson. Класифікація зображень, детекція об’єктів, сегментація, NLP та інші AI-задачі.

У комплекті AC8265 (Wi‑Fi 2,4/5 ГГц, Bluetooth), дві антени 6 dBi — стабільний бездротовий зв’язок для мобільних сценаріїв.

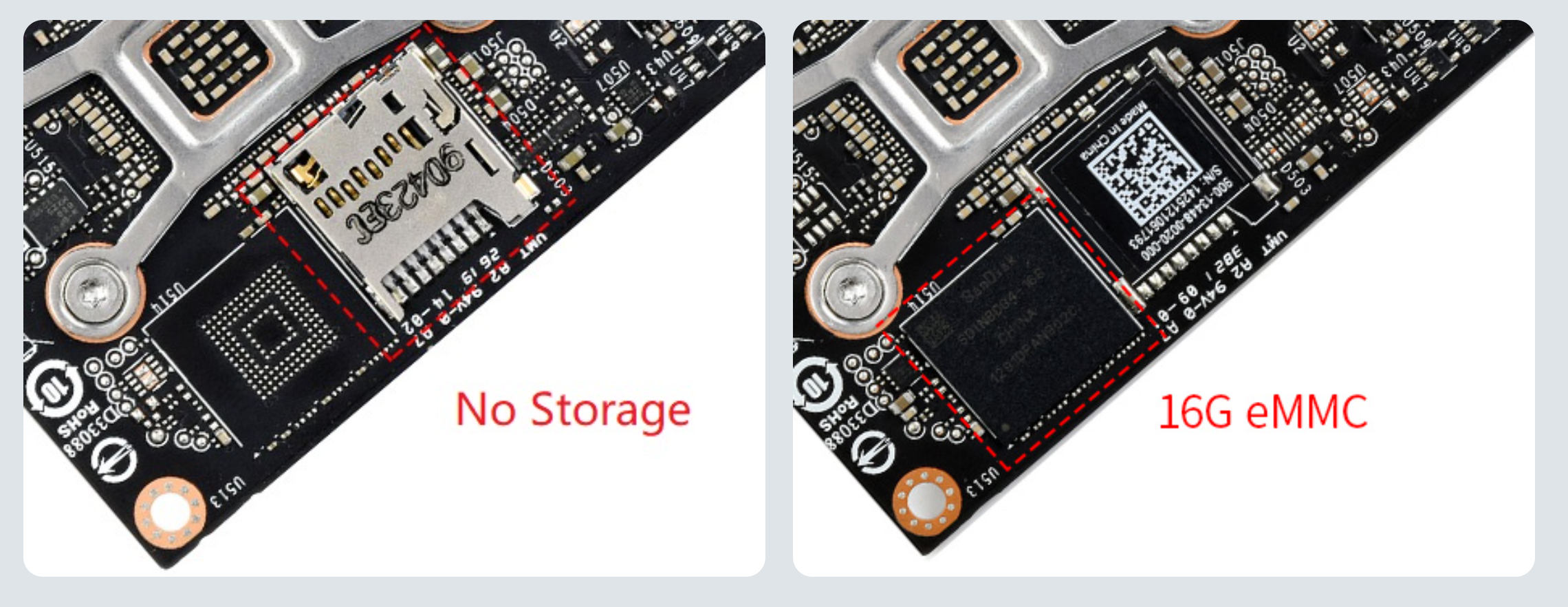

Увага — нова модифікація базової плати: вбудоване eMMC 16 ГБ (стабільніший R/W); для завантаження не потрібна microSD у більшості випадків. Замість слота microSD — USB-флешка 32 ГБ USB 3.2 Gen 1 (читання до 200 МБ/с) для датасетів і складної розробки.

Призначення та можливості

Developer Kit серії Jetson Nano — до 472 GFLOPS для комп’ютерного зору, робототехніки та нейромереж. Стенд для класифікації, детекції, сегментації, мовлення та інших AI-задач з екосистемою NVIDIA Jetson.

Обчислювальна платформа та зберігання

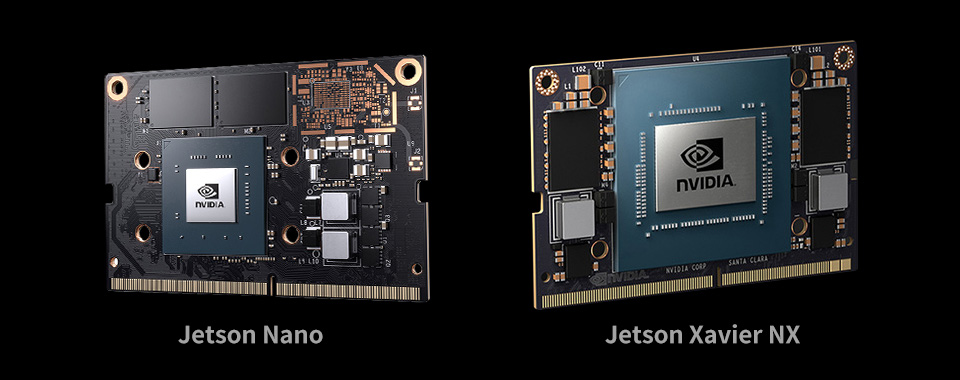

Модуль Jetson Nano: GPU Maxwell 128 ядер, CPU ARM A57 4× @ 1,43 ГГц, 4 ГБ LPDDR4, апаратне відео до 4K — відеоаналітика та мультикамера.

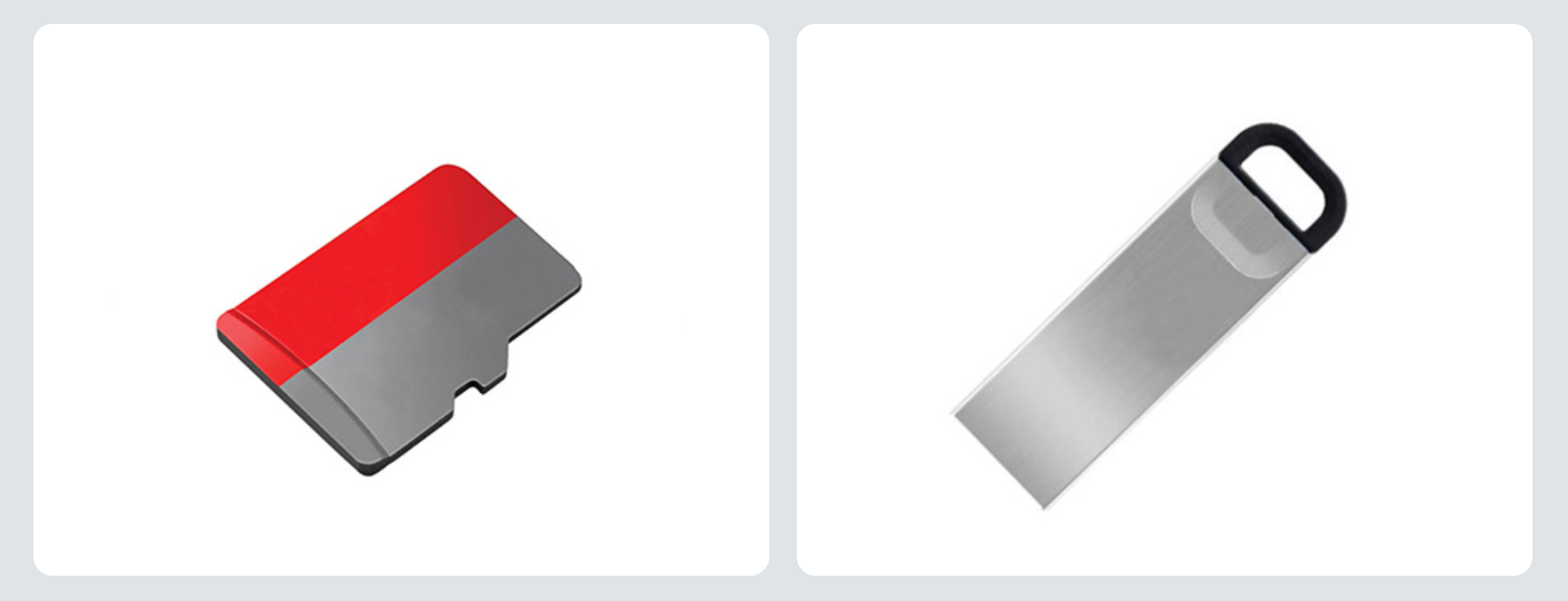

Базова плата: eMMC 16 ГБ (системний диск) + USB 32 ГБ 3.2 Gen 1 (до 200 МБ/с читання) — образи, датасети, моделі.

Інтерфейси та підключення

• Ethernet Gigabit 10/100/1000, PoE-контакти (модуль PoE окремо)
• M.2 Key E — AC8265 Wi‑Fi 2,4/5 ГГц + Bluetooth, 2× антени 6 dBi
• USB: 4× USB 3.0, 1× USB 2.0 Micro-B (5 В / дані)
• Відео: HDMI + DisplayPort, 2× виходи 4K
• Камери: 2× MIPI CSI-2 DPHY — стерео, VR, паралакс
• GPIO 40-pin (кольорова маркування) — GPIO, I²C, I²S, SPI, UART; роз’єм 260-pin для модуля

Технічні характеристики

• GPU: 128-core Maxwell
• CPU: Quad-core ARM A57 @ 1,43 ГГц
• Пам’ять: 4 ГБ 64-bit LPDDR4, 25,6 ГБ/с
• Сховище: 16 ГБ eMMC + USB-накопичувач 32 ГБ
• Кодування: 4K@30; 4×1080p@30; 9×720p@30 (H.264/H.265)
• Декодування: 4K@60; 2×4K@30; 8×1080p@30; 18×720p@30 (H.264/H.265)
• Зв’язок: Gigabit Ethernet, M.2 Key E
• Камера: 2× MIPI CSI-2 DPHY
• Відеовихід: HDMI, DisplayPort
• USB: 4× USB 3.0, USB 2.0 Micro-B
• Інтерфейси: GPIO, I²C, I²S, SPI, UART, 260-pin
• Розміри: 100 × 80 × 29 мм

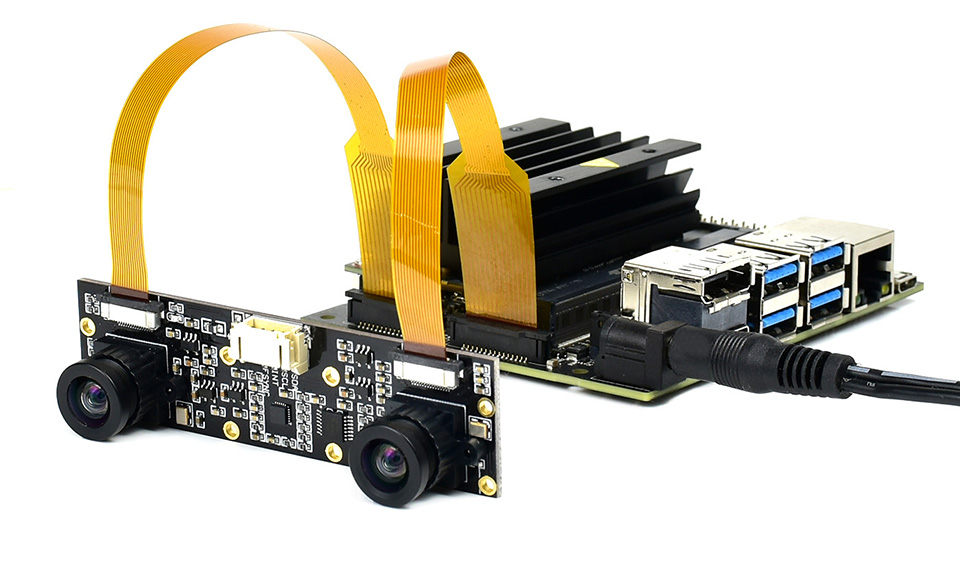

2-смугова CSI — бінокулярний зір, паралакс, розпізнавання облич, VR-запис.

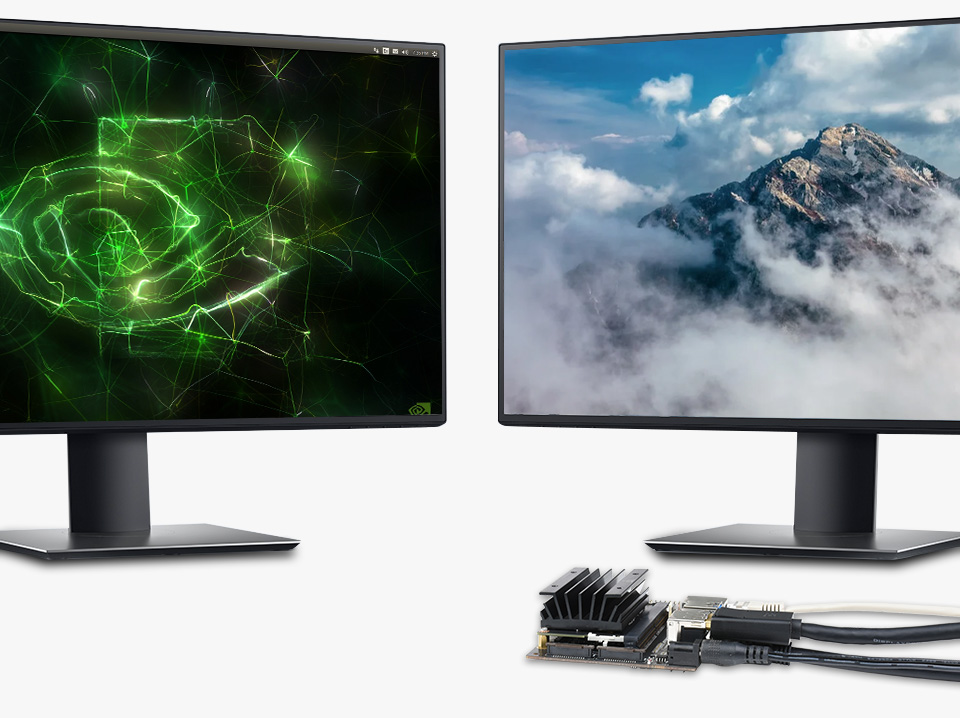

Два виходи 4K: DisplayPort і HDMI.

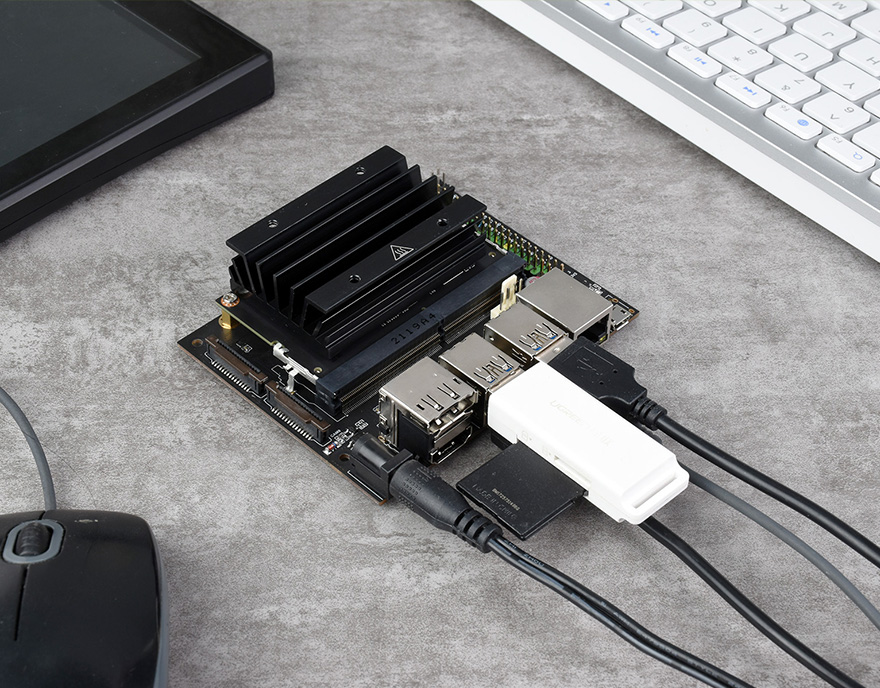

4× USB 3.0 — високошвидкісна периферія.

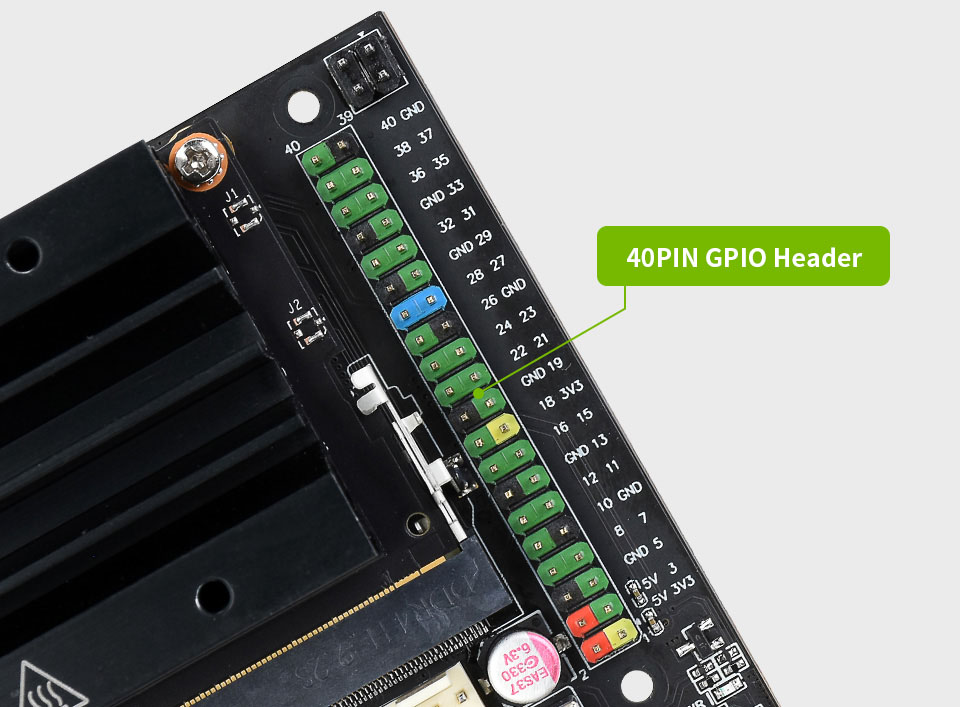

GPIO 40-pin — кольорове кодування та підписи.

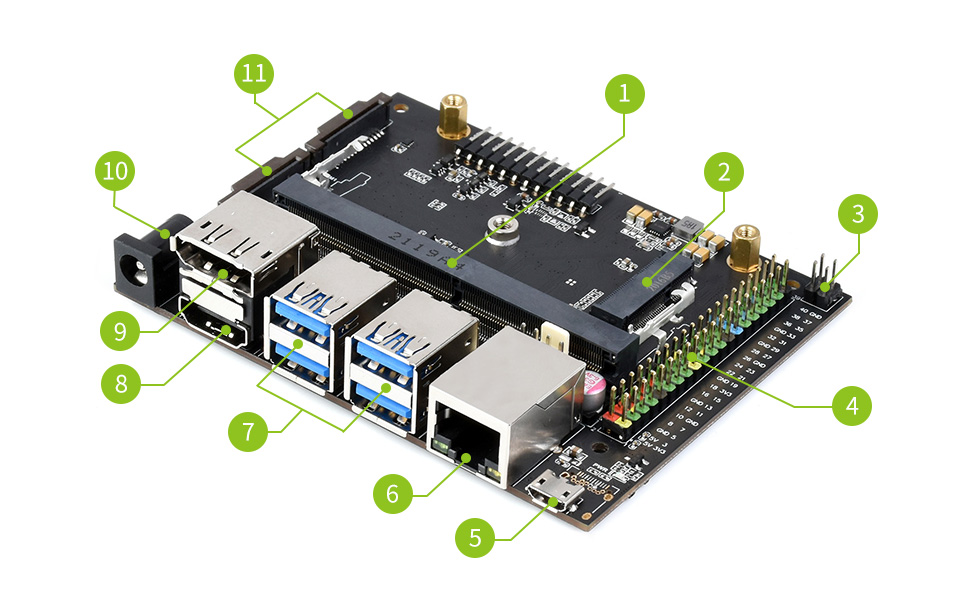

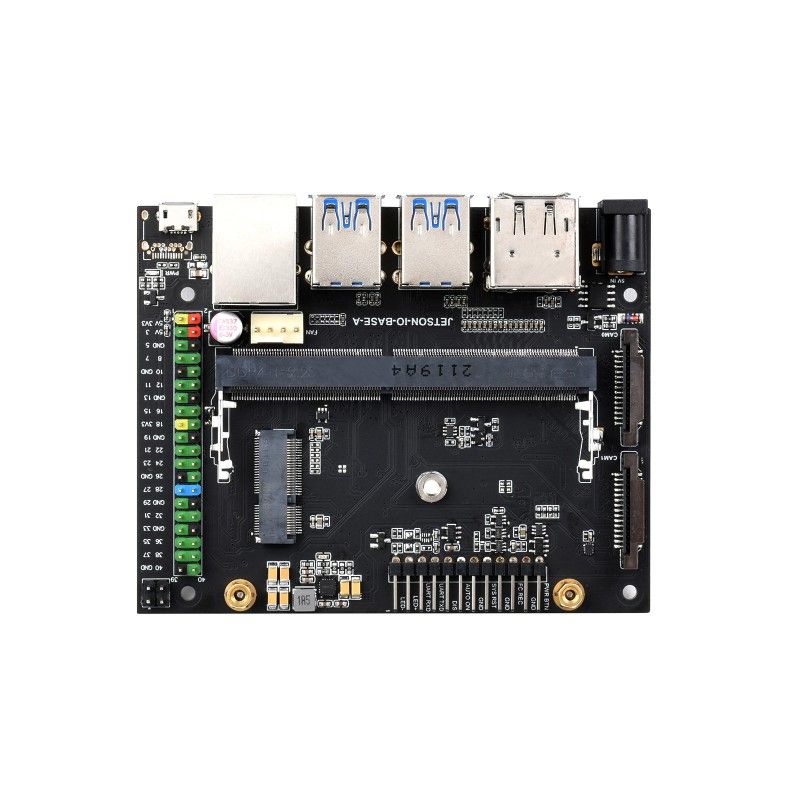

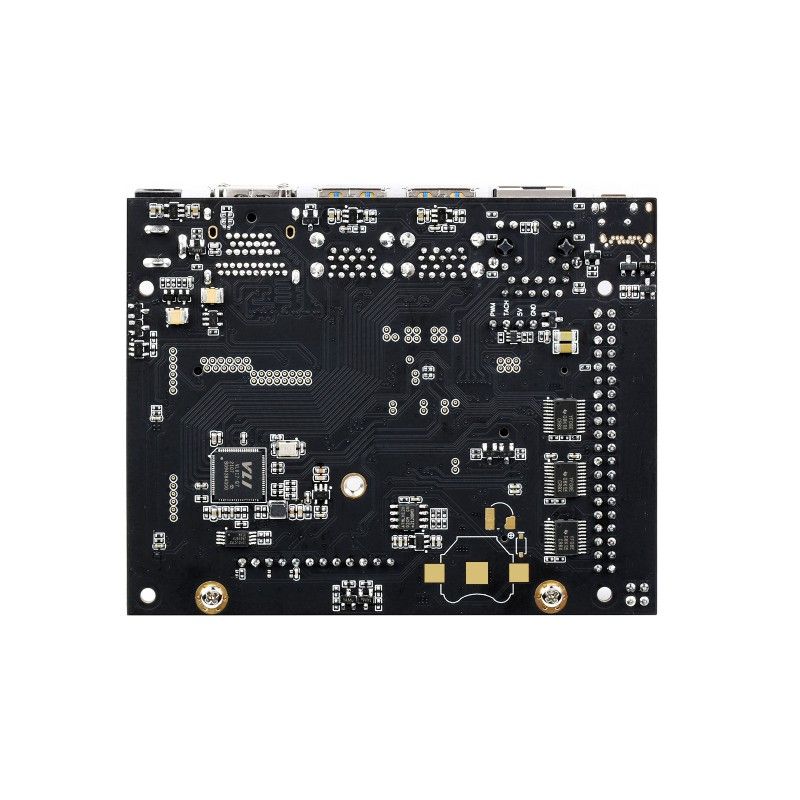

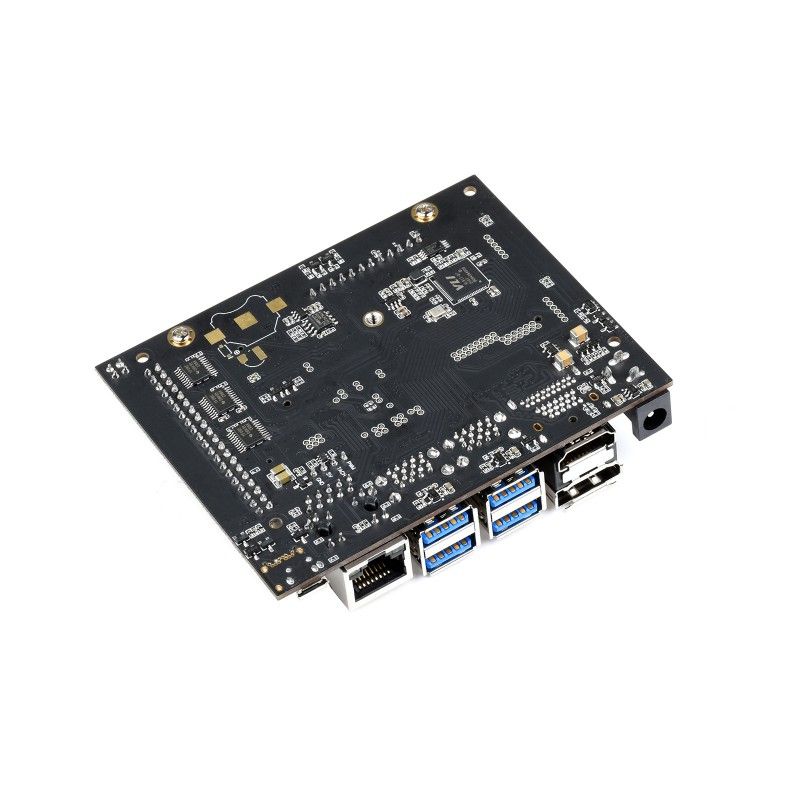

Елементи плати та габарити

1. Роз’єм основного модуля
2. M.2 Key E
3. Контакти PoE (модуль PoE не в комплекті)
4. GPIO 40-pin
5. Micro USB — 5 В або дані
6. Gigabit Ethernet (PoE з зовнішнім модулем)
7. 4× USB 3.0
8. HDMI
9. DisplayPort
10. Вхід DC 5 В
11. 2× MIPI CSI

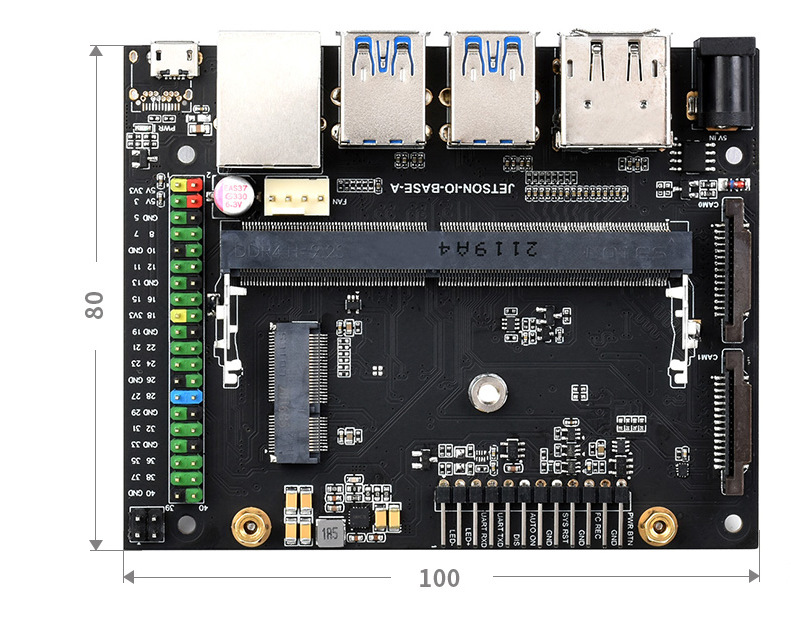

Габарити плати: 100 × 80 мм (висота комплекту до ~29 мм)

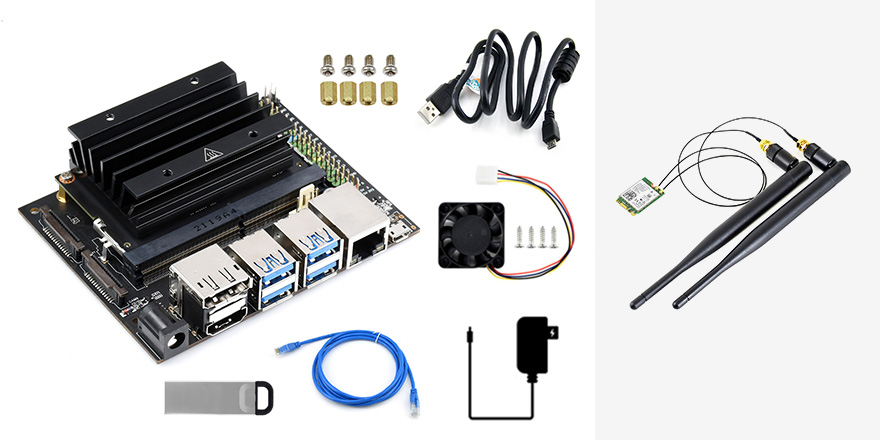

Wiki та комплект

Wiki: JETSON-NANO-DEV-KIT

1. JETSON-IO-BASE-A (базова плата)
2. Модуль Jetson Nano
3. Радіатор
4. USB-флешка 32 ГБ
5. AC8265 (Wi‑Fi/BT) + антени
6. Вентилятор
7. USB-кабель (~1,2 м)
8. Ethernet-кабель (~1,5 м)
9. БЖ 5 В 4 А (EU)

Вага: 0,696 кг
