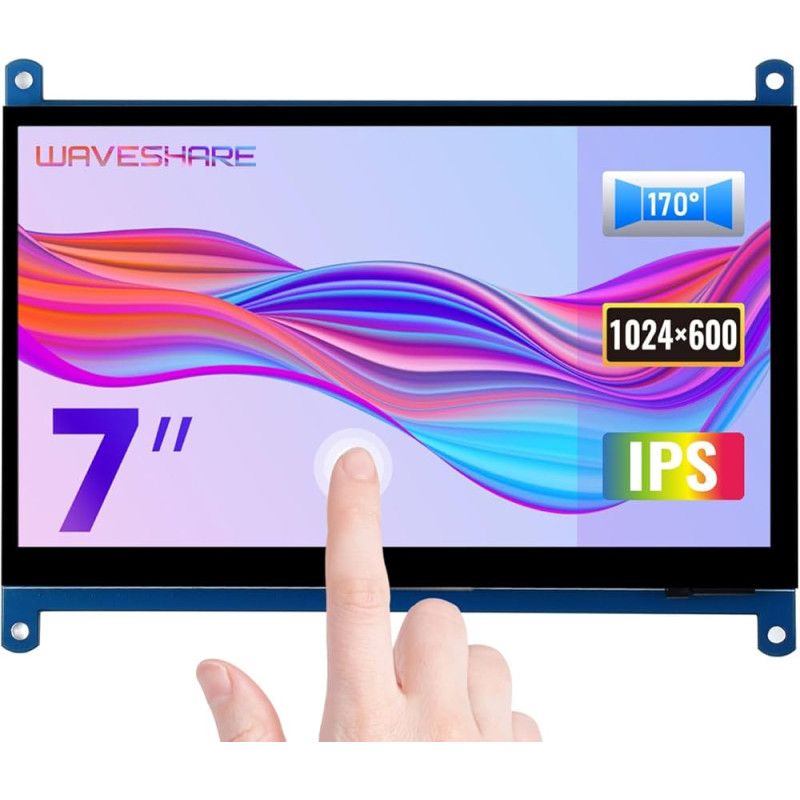

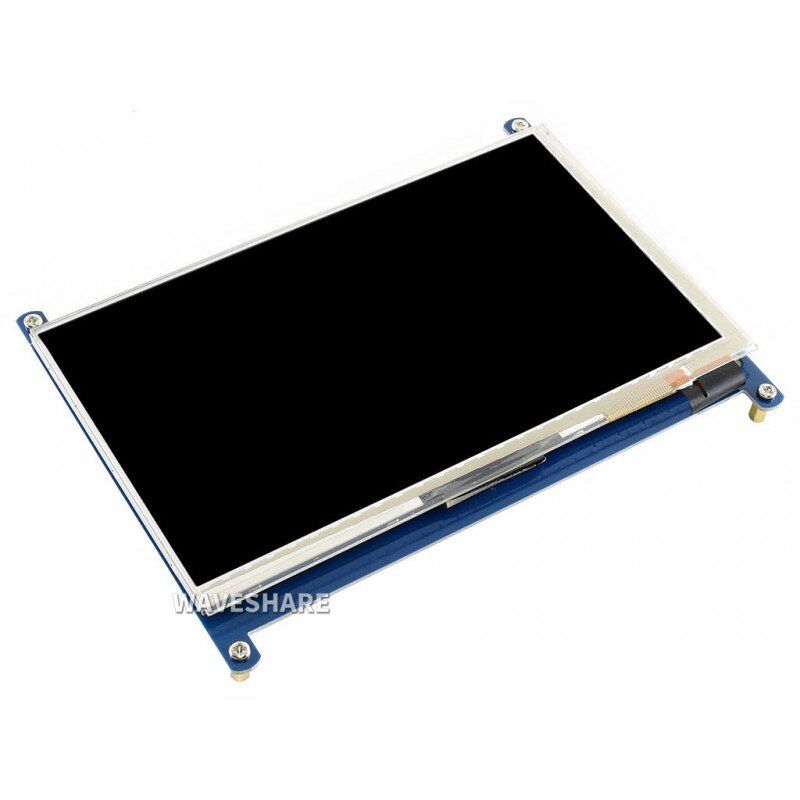

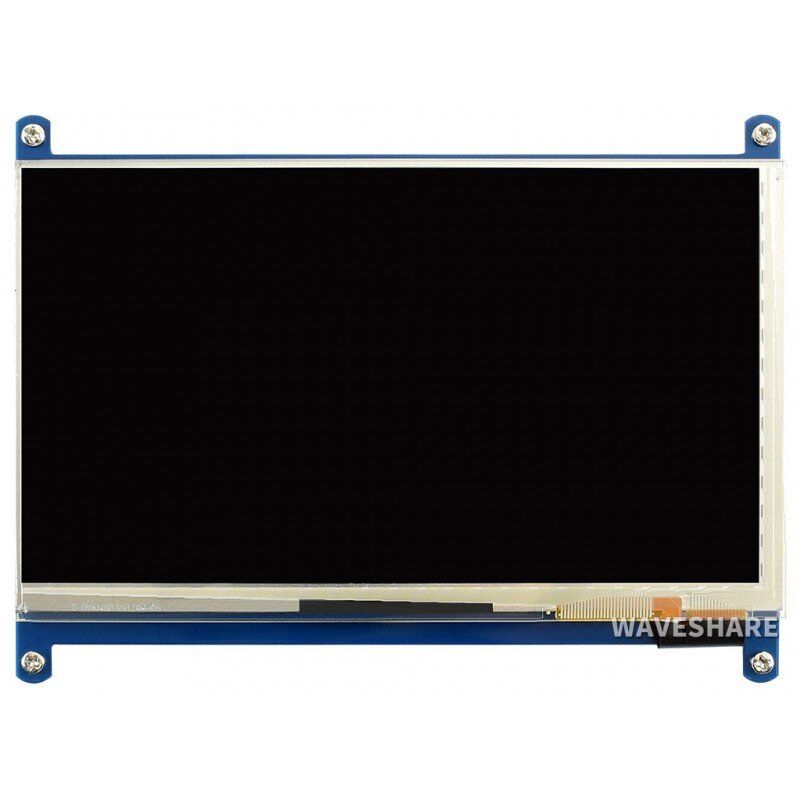

Дисплей 7inch LCD 1024x600 HDMI Capacitive Touch Screen (11199) з сенсором

Дисплей 7inch LCD 1024x600 HDMI Capacitive Touch Screen (11199) від Waveshare, модель 11199, — це 7" IPS TFT LCD із роздільною здатністю 1024×600, HDMI-інтерфейсом відео та ємнісним сенсором на 5 точок дотику (USB), виробництва Made in China.

Призначення та сумісність

Дисплей призначений для створення компактних панелей індикації та сенсорного керування в проєктах на базі одноплатних комп’ютерів і mini PC. Він сумісний з:

• усіма версіями Raspberry Pi (Raspberry Pi 4, Raspberry Pi 3B+, Raspberry Pi Zero W тощо);
• Jetson Nano;
• Arduino;
• Banana Pi;
• BeagleBone;
• Asus (відповідні SBC та mini PC з HDMI);
• ПК під керуванням Windows 10 / 8.1 / 8 / 7 (підтримка 5-точкового дотику без встановлення драйверів).

Для Raspberry Pi підтримуються Raspbian (5 точок дотику без драйверів), Ubuntu / Kali / WIN10 IoT (одна точка дотику без драйверів), а також Retropie (без драйверів).

Основні характеристики

• Тип дисплея: TFT/IPS панель.
• Діагональ: 7,0 дюймів.
• Роздільна здатність: 1024 × 600 пікселів.

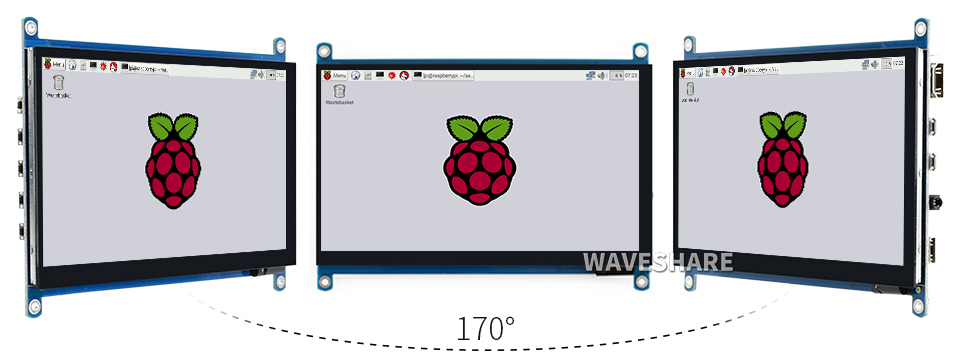

• Кут огляду: 170°.
• Відеоінтерфейс: HDMI.
• Тип сенсорного екрана: ємнісний, до 5 одночасних точок дотику (залежно від ОС).
• Інтерфейс сенсора: USB.
• Країна виробника: Made in China.
• Вага: 0,318 кг.

Інтерфейси, підключення та елементи конструкції

Для роботи дисплея необхідно підключити відеосигнал через HDMI та сенсор по USB. Передбачені паяльні майданчики для додаткового живлення та керування підсвічуванням.

• ЖК-кабель FFC із захистом від перешкод для стабільної роботи, включно з промисловим застосуванням.
• Захист від електромагнітних завад та електростатичних розрядів відповідно до сертифіката CE.
• Регулювання напруги VCOM для оптимізації якості зображення.
• Перекладач протоколу USB, що перетворює сигнали дотику в стандартний протокол мультитач для плавного керування.
• Паяльні майданчики USB та входу живлення, роз’єм USB-інтерфейсу для зручного підключення зовнішнього джерела живлення.
• Паяльні майданчики регулювання підсвічування для вхідного PWM-сигналу, які дозволяють керувати яскравістю та збільшувати ресурс дисплея.

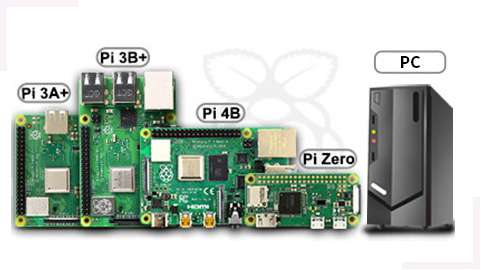

Приклади підключення та робота з різними пристроями

Дисплей може використовуватися як основний або додатковий екран для Raspberry Pi та mini PC. Нижче наведено приклади типових конфігурацій підключення.

Raspberry Pi

• Raspbian: 5 точок дотику, робота без драйверів.
• Ubuntu / Kali / WIN10 IoT: один дотик, без драйверів.
• Retropie: робота без драйверів.
• Підтримуються всі версії Raspberry Pi.

ПК

• Windows 10 / 8.1 / 8 / 7: робота без драйверів, до 5 точок дотику.

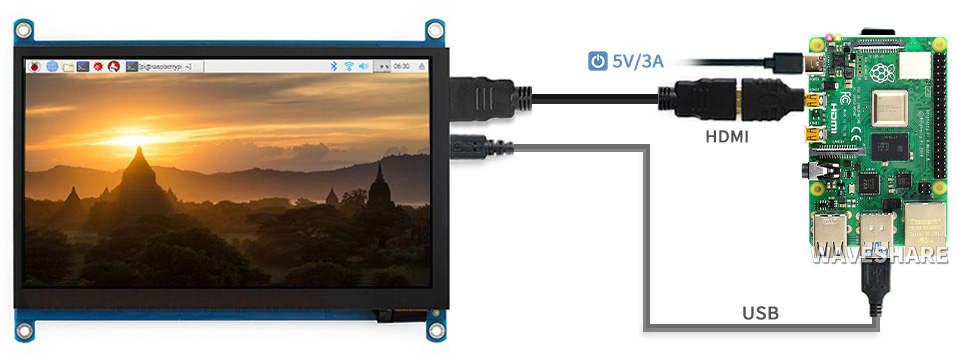

Робота з Raspberry Pi 4

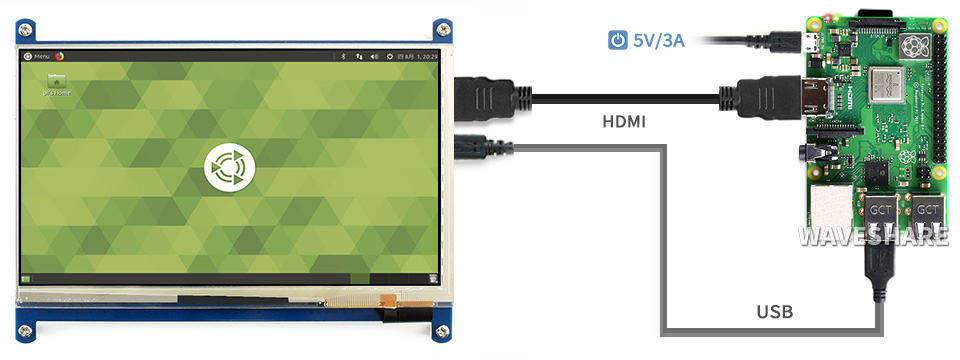

Робота з Raspberry Pi 3B+

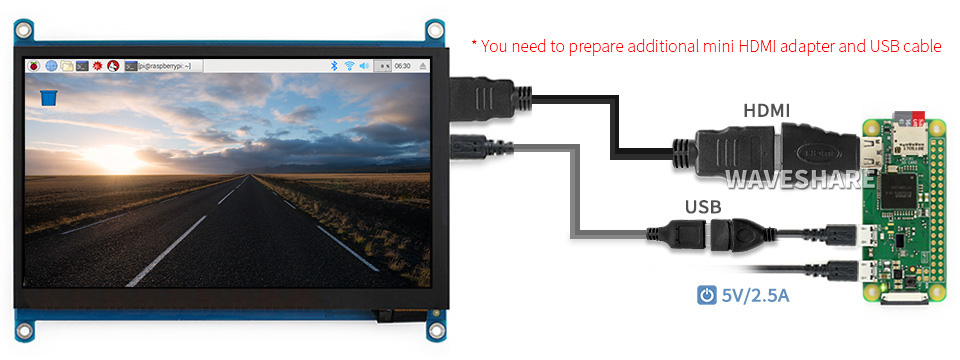

Робота з Raspberry Pi Zero W

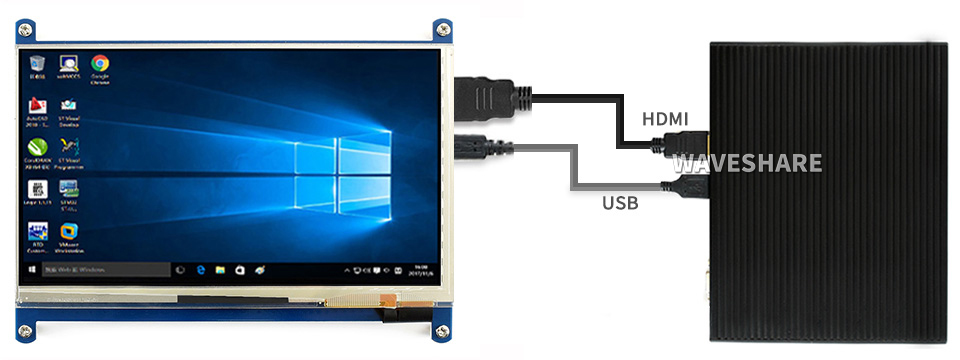

Робота з mini PC

Дисплей – панель IPS

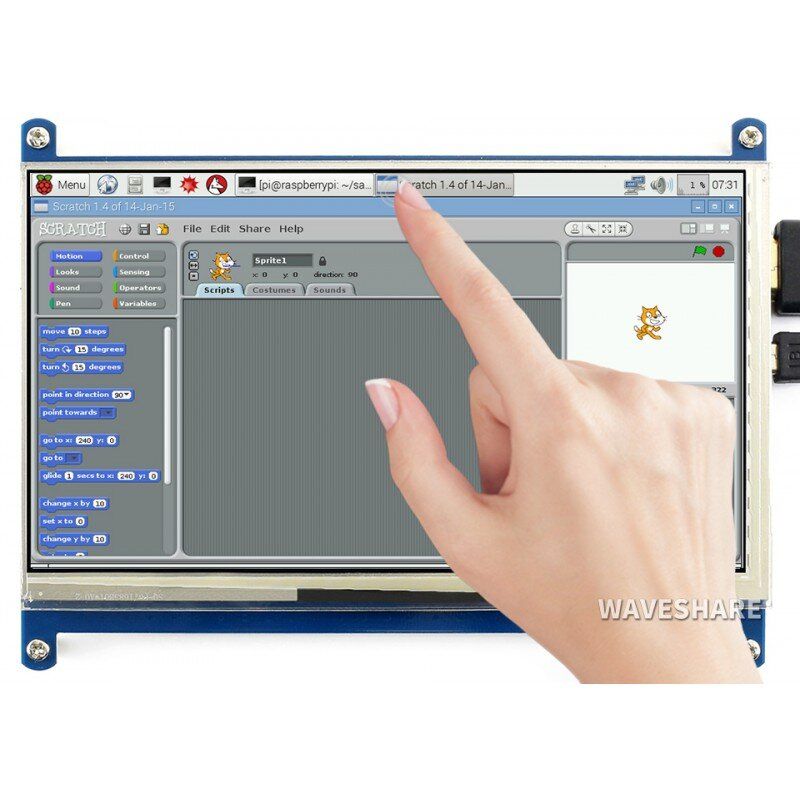

Сенсорна панель – ємнісного типу з 5 точками дотику (залежно від ОС)

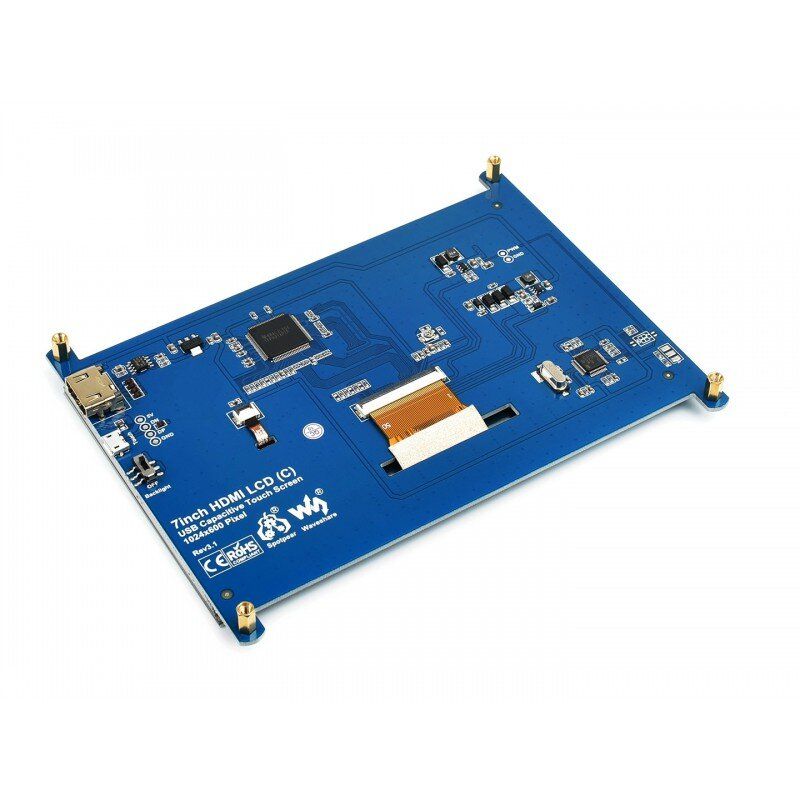

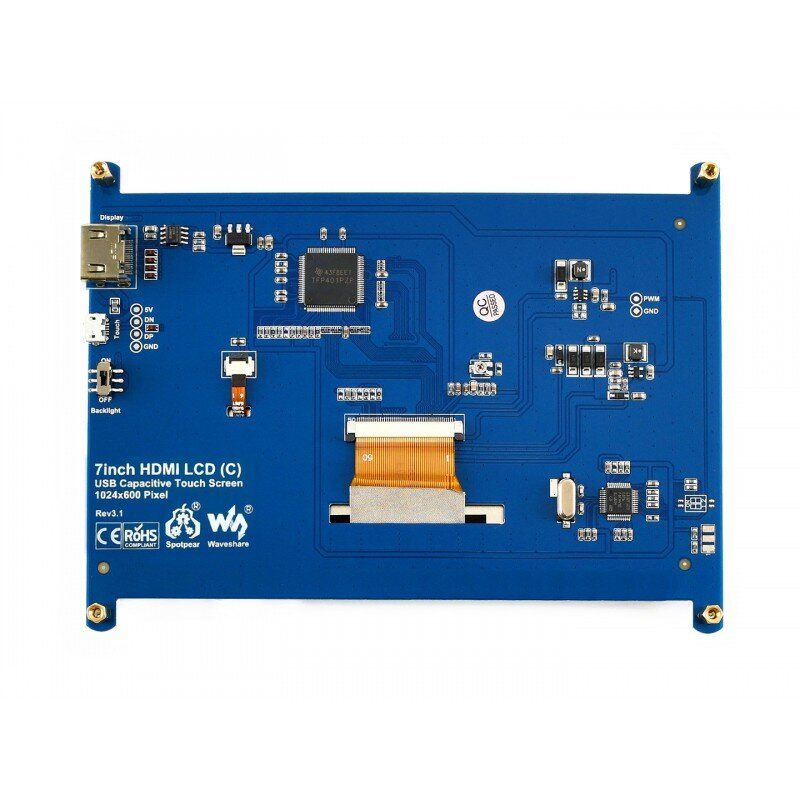

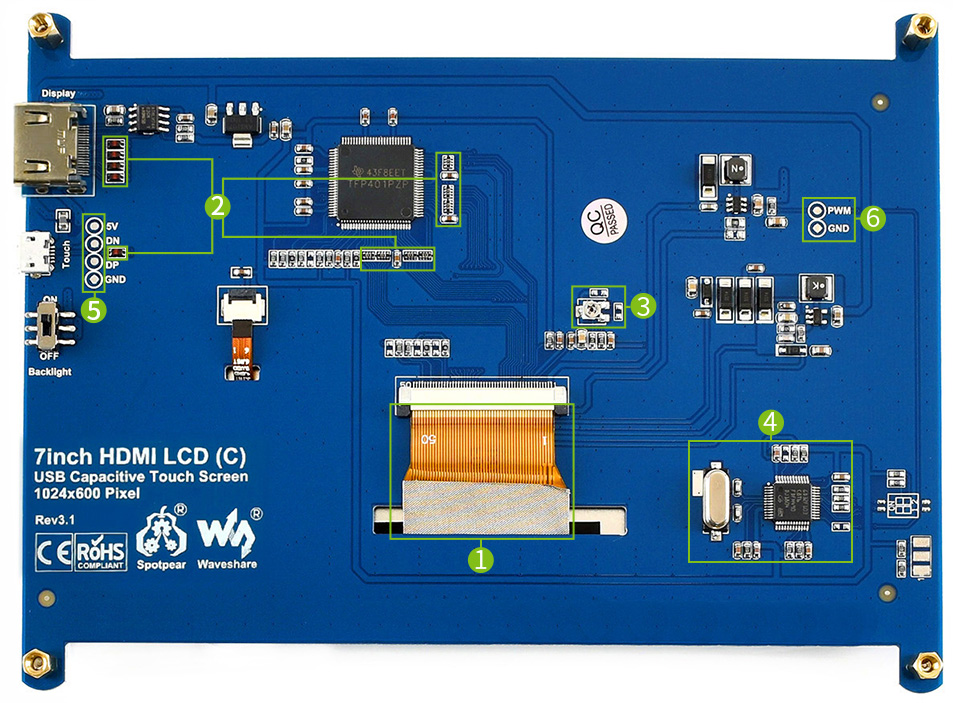

Елементи плати та конструкції

1. ЖК-кабель FFC із захистом від перешкод, більш стабільний для промислового застосування.
2. Захист від електромагнітних завад і електростатичних розрядів відповідно до сертифіката CE.
3. Регулювання напруги VCOM для оптимізації ефекту відображення.
4. Перекладач протоколу USB, що перетворює сигнал торкання в стандартний протокол многоточкового торкання для плавного сенсорного керування.
5. Паяльні майданчики USB і входу живлення, роз’єм USB-інтерфейсу для зручного підключення зовнішнього джерела живлення.
6. Паяльні майданчики регулювання підсвічування для вхідного сигналу PWM, щоб контролювати яскравість підсвічування та збільшувати термін служби дисплея.

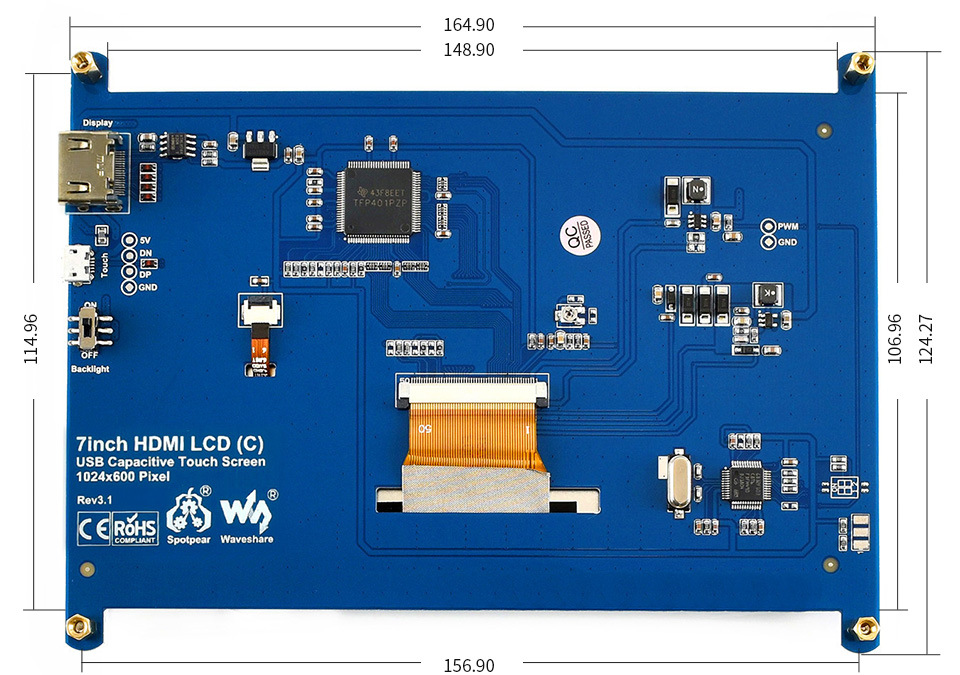

Габарити та вага

Дисплей має компактні габарити, що спрощує інтеграцію в корпуси та панелі керування. Точні розміри наведено на кресленні нижче.

Вага: 0,318 кг.

Програмне забезпечення та ресурси

Для розробників доступні демонстраційні коди, схеми, таблиці даних та інша технічна інформація на офіційній сторінці Waveshare:

https://www.waveshare.com/wiki/7inch_HDMI_LCD_(C)

Комплект поставки

• 7inch HDMI LCD (C) – 1 шт.
• HDMI кабель – 1 шт.
• HDMI to Micro HDMI адаптер – 1 шт.
• USB type A plug to micro B кабель – 1 шт.
• Набір кріплення – 1 шт.
• Інструкція – 1 шт.
