Дисплей 10.1" LCD 1280x800 IPS HDMI з ємнісним сенсорним екраном (23739)

Дисплей 10.1inch LCD 1280x800 IPS HDMI Capacitive Touch Screen (23739) від Waveshare, модель 23739, це 10,1-дюймовий TFT/IPS ємнісний сенсорний екран із роздільною здатністю 1280×800, інтерфейсом HDMI та сенсорною панеллю USB Type‑C, виробництво Made in China.

Призначення та сумісність

Дисплей підходить як зовнішній монітор із сенсорним керуванням для одноплатних комп’ютерів, ПК та медіасистем. Завдяки стандартному HDMI він підключається до будь-якого джерела відеосигналу з HDMI-виходом (комп’ютер, ноутбук, медіаплеєр, ігрова консоль).

Заявлена сумісність із популярними платформами:

• Raspberry Pi (усі версії), підтримка Raspberry Pi OS, Ubuntu, Kali, WIN10 IoT, Retropie
• Jetson Nano (Ubuntu)
• ПК з Windows 11 / 10 / 8.1 / 8 / 7
• Arduino, Banana Pi, Raspberry Pi Pico, BeagleBone, Asus — за умови наявності HDMI-виходу для відео

Для більшості підтримуваних систем сенсор працює без додаткових драйверів (один дотик або 10-точковий мультидотик залежно від ОС).

Основні характеристики

• Діагональ: 10,1"
• Тип дисплея: TFT/IPS, кут огляду 178°
• Роздільна здатність: 1280×800 пікселів
• Інтерфейс відео: HDMI
• Тип сенсора: ємнісний, до 10 точок дотику (залежно від ОС)
• Інтерфейс сенсора: USB Type‑C
• Лицьова панель: загартоване скло з оптичним склеюванням (менше відблисків, краща читабельність)
• Твердість скла: до 6H
• Яскравість: до 600 cd/m², підтримка DCC/CI control
• Регулювання яскравості та контрастності через вбудоване екранне меню
• Аудіовихід: 3,5 мм jack та 4‑контактний роз’єм
• Габарити: 239 мм × 147 мм × 11 мм
• Вага: 0,538 кг

Оптичне склеювання між матрицею та склом зменшує відблиски й проникнення пилу, покращуючи зображення при яскравому освітленні. IPS-панель забезпечує стабільні кольори та контраст при перегляді під різними кутами.

Інтерфейси та підключення

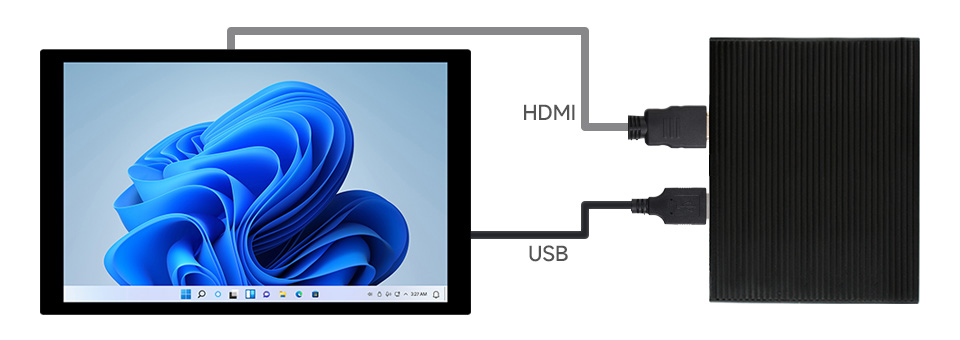

Для роботи потрібні два підключення: HDMI для відеосигналу та USB (через USB Type‑C) для сенсорного інтерфейсу та керування.

• HDMI — основний відеовхід, підтримка підключення до SBC, ПК, медіаплеєрів
• USB Type‑C — дані сенсора (один або кілька дотиків), також використовується з адаптерами USB–Type‑C з комплекту
• 3,5 мм аудіовихід і 4‑контактний аудіороз’єм для виводу звуку з HDMI-джерела

Дисплей підтримує різні сценарії роботи з Raspberry Pi, Jetson Nano та ПК, у тому числі через адаптери mini HDMI / Micro HDMI та USB, що входять до комплекту. Приклади підключення показані на ілюстраціях нижче.

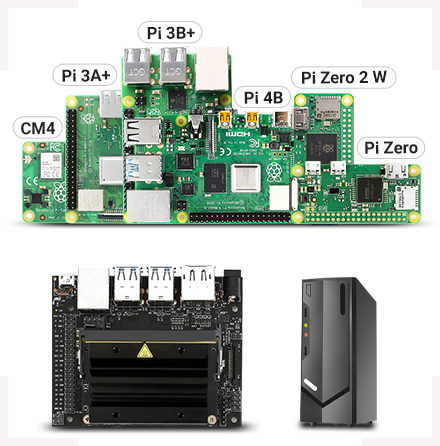

Підтримувані пристрої та системи

Raspberry Pi

• Підтримка Raspberry Pi OS, 10-точкове керування, без драйвера
• Підтримка Ubuntu / Kali / WIN10 IoT, один дотик, без драйверів
• Підтримка Retropie, без драйверів
• Підтримуються всі версії Raspberry Pi

Jetson Nano

• Підтримка Ubuntu, один дотик, без драйверів

PC

• Підтримка Windows 11 / 10 / 8.1 / 8 / 7, 10-точкове керування, без драйвера

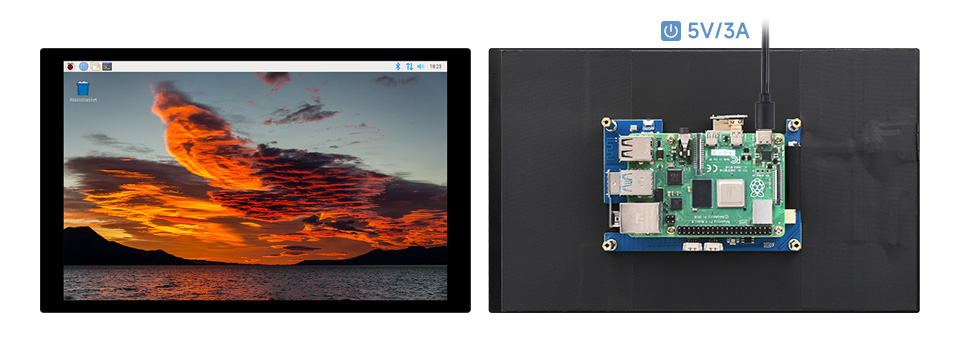

Робота з Raspberry Pi 4B

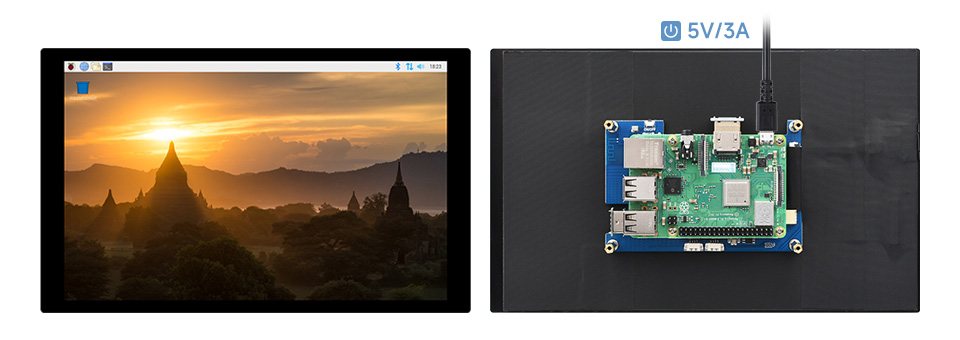

Робота з Raspberry Pi 3B+

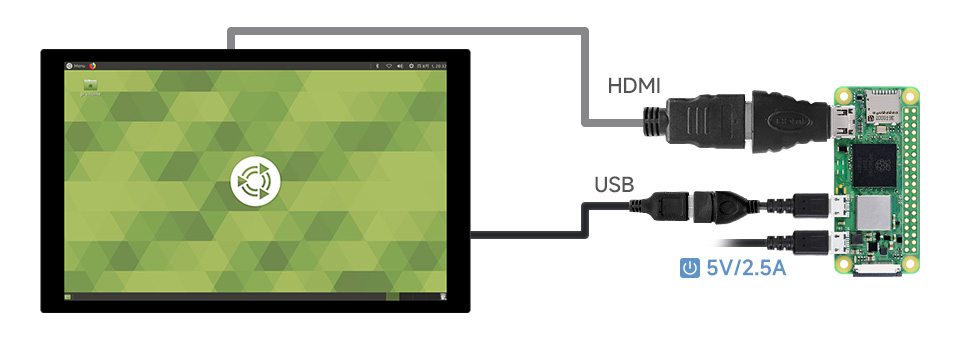

Робота з Raspberry Pi Zero 2 W (необхідні додатковий адаптер mini HDMI і кабель USB)

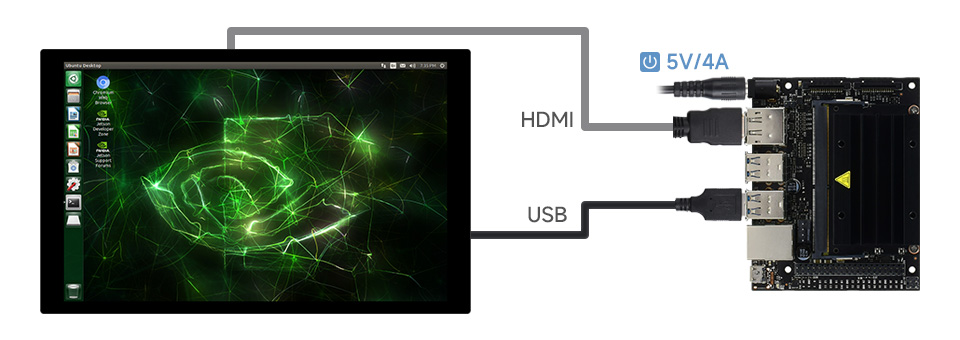

Робота з Jetson Nano

Робота з PC

Сенсорна панель та керування

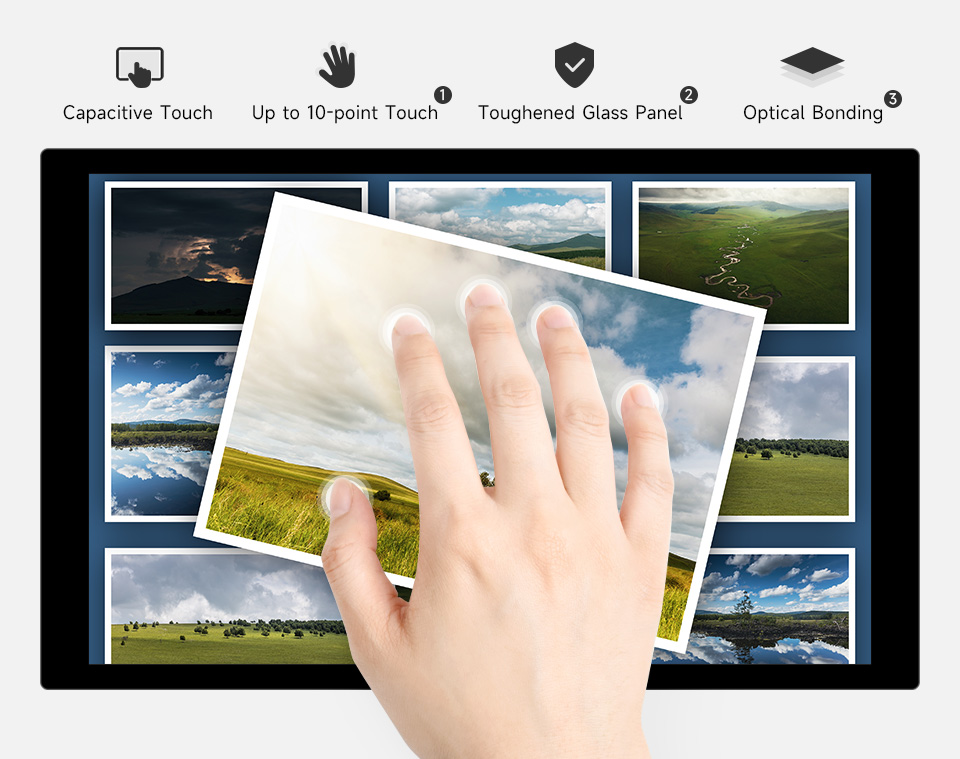

Ємнісний сенсор підтримує до 10 одночасних точок дотику (в залежності від ОС), що зручно для жестів масштабування, прокрутки та багатоточкового керування.

• 10-точковий мультидотик або один дотик для сумісних ОС
• Загартоване скло твердістю до 6H для підвищеного захисту від подряпин
• Оптичне склеювання, що покращує відображення та захист від пилу

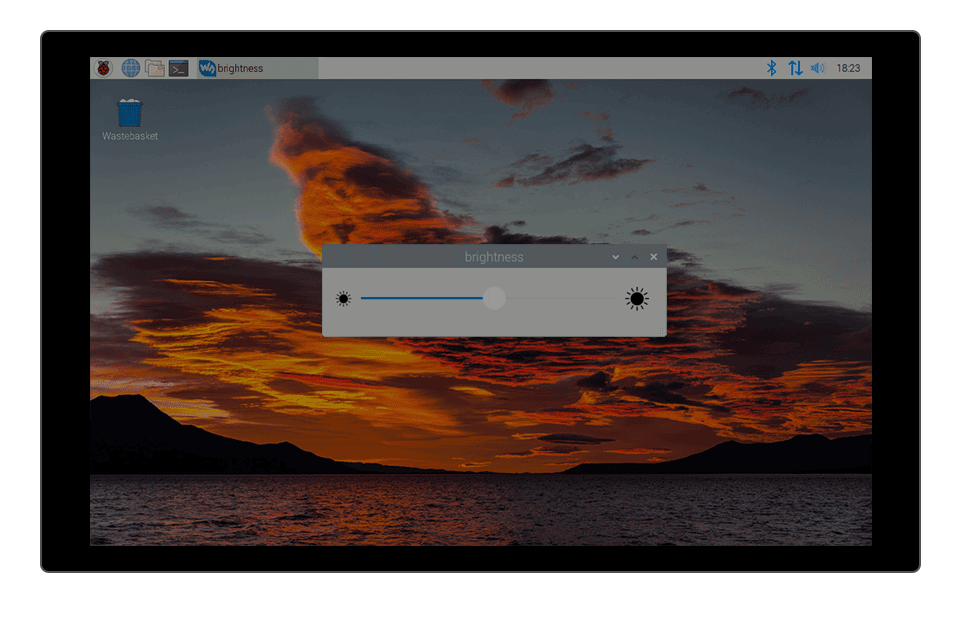

Яскравість дисплея можна регулювати програмно, підтримується DCC/CI керування. Додатково є апаратні кнопки керування (через окрему плату з комплекту).

Елементи та інтерфейси

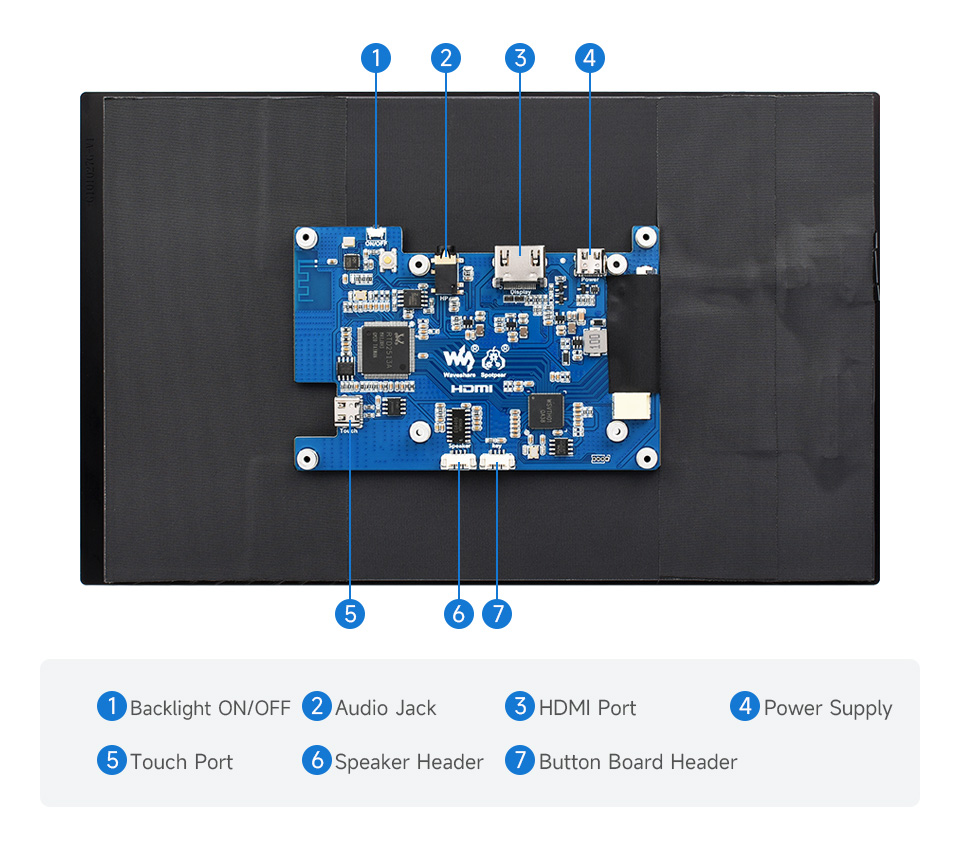

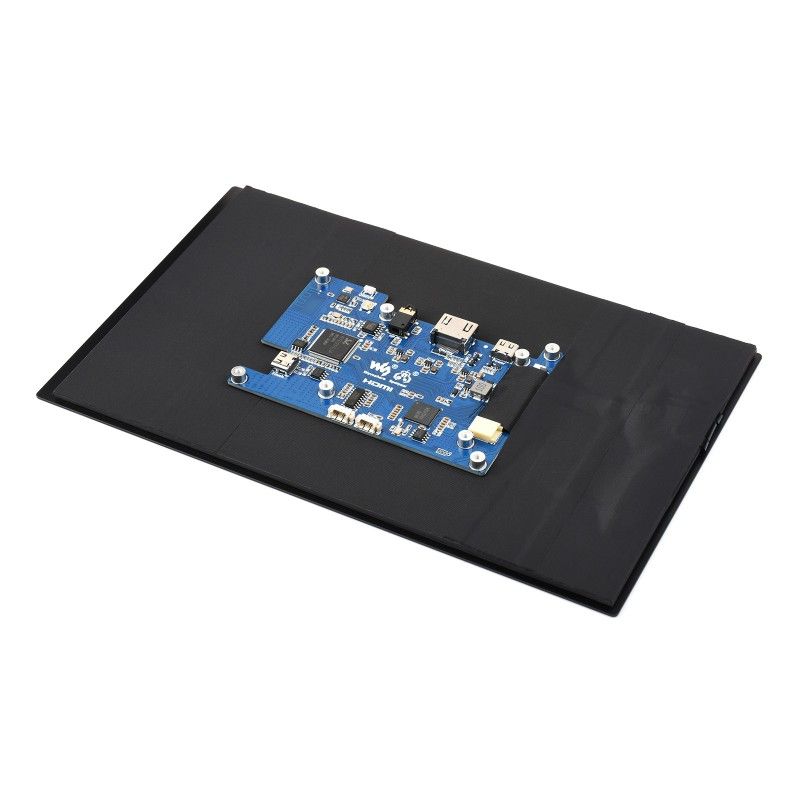

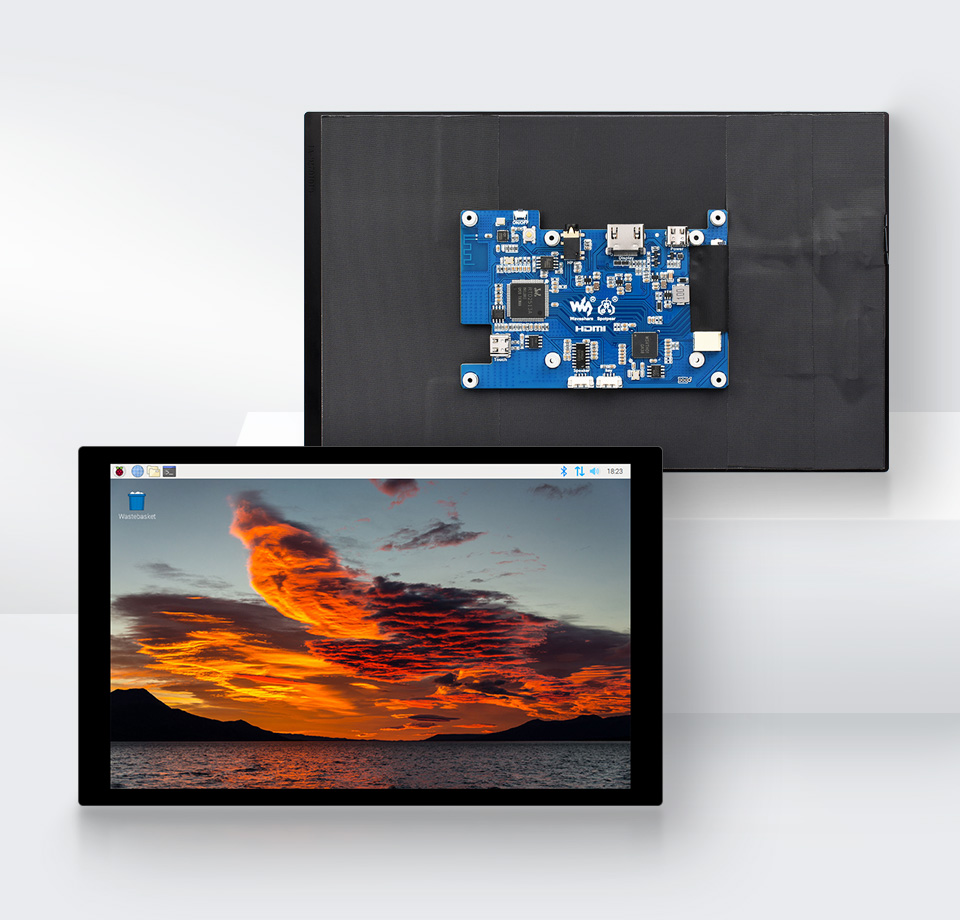

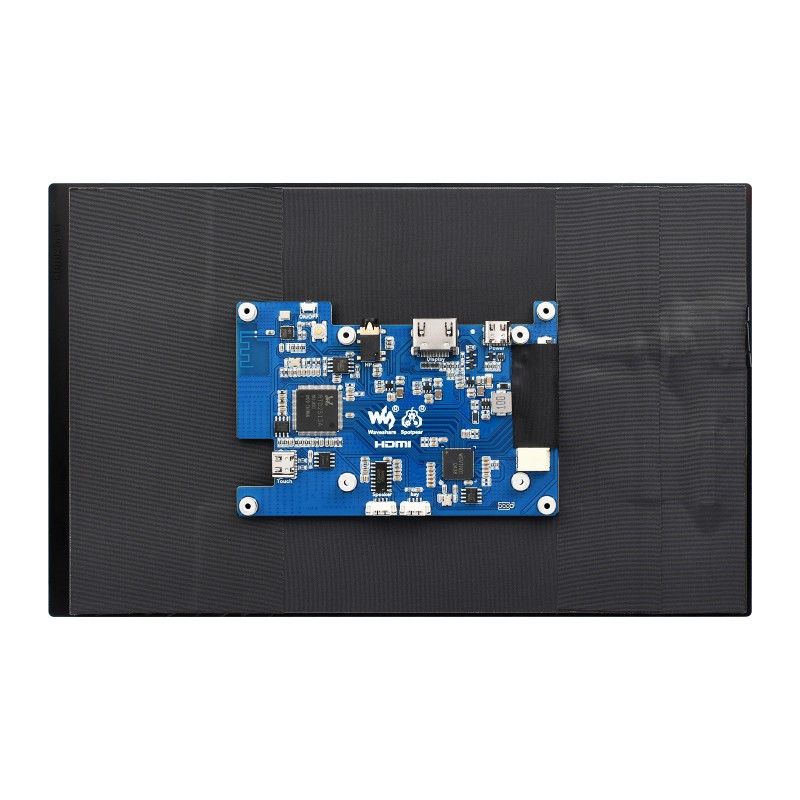

На платі дисплея розміщені HDMI-вхід, роз’єм USB Type‑C для сенсора, аудіовиходи та роз’єм для плати кнопок керування, що полегшує інтеграцію в корпуси й панельні рішення.

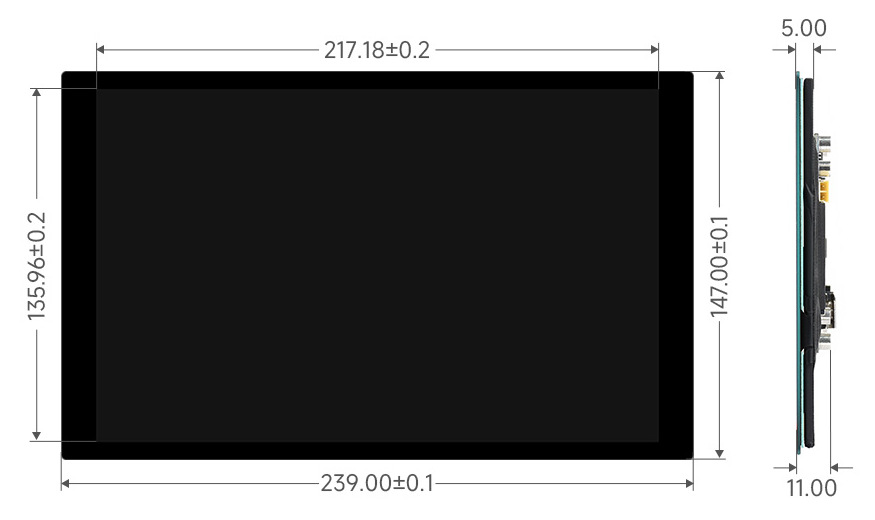

Габарити та вага

• Габаритні розміри: 239 мм × 147 мм × 11 мм
• Вага: 0,538 кг

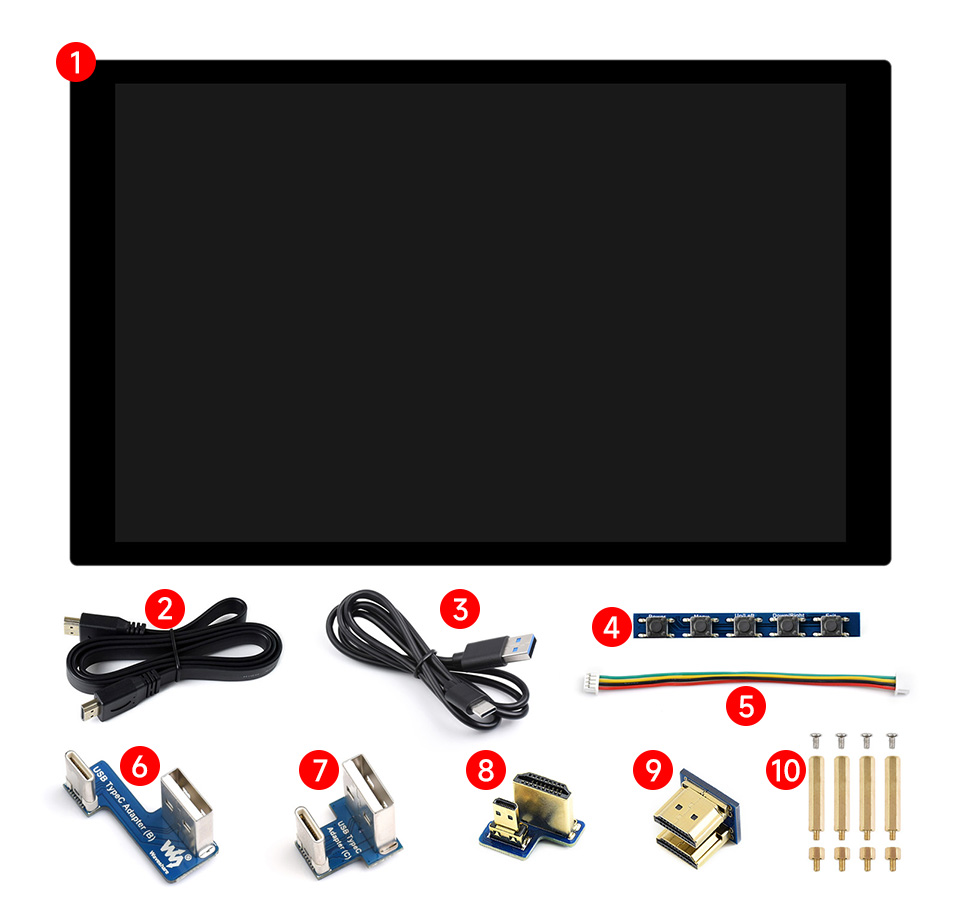

Комплект поставки

1. 10.1DP-CAPLCD × 1
2. Плоский кабель HDMI ~1 м × 1
3. Кабель USB-A – USB-C ~1 м × 1
4. Плата для кнопок × 1
5. Кабель кнопкової плати × 1
6. Адаптер USB – Type-C (B) × 1
7. Адаптер USB – Type-C (C) × 1
8. Перехідник HDMI на Micro HDMI × 1
9. Адаптер HDMI × 1
10. Пакет гвинтів × 1

Програмне забезпечення та ресурси

Детальна технічна документація, приклади налаштування під різні ОС та інструкції з підключення доступні на Wiki-сторінці виробника:

https://www.waveshare.com/wiki/10.1DP-CAPLCD
