Монітор 10.1" LCD 1280x800 HDMI Capacitive Touch Screen (11769)

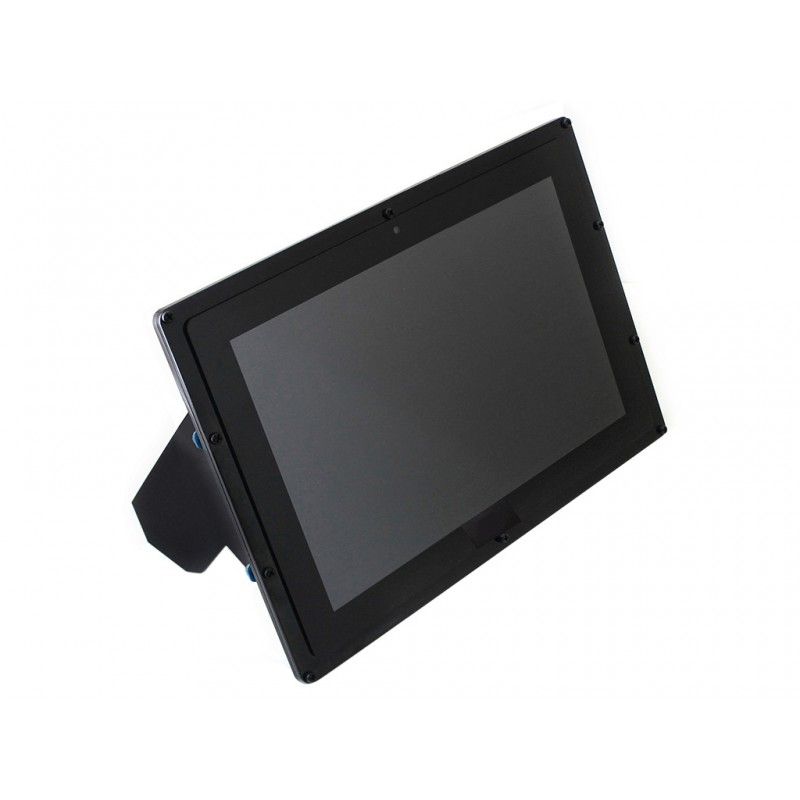

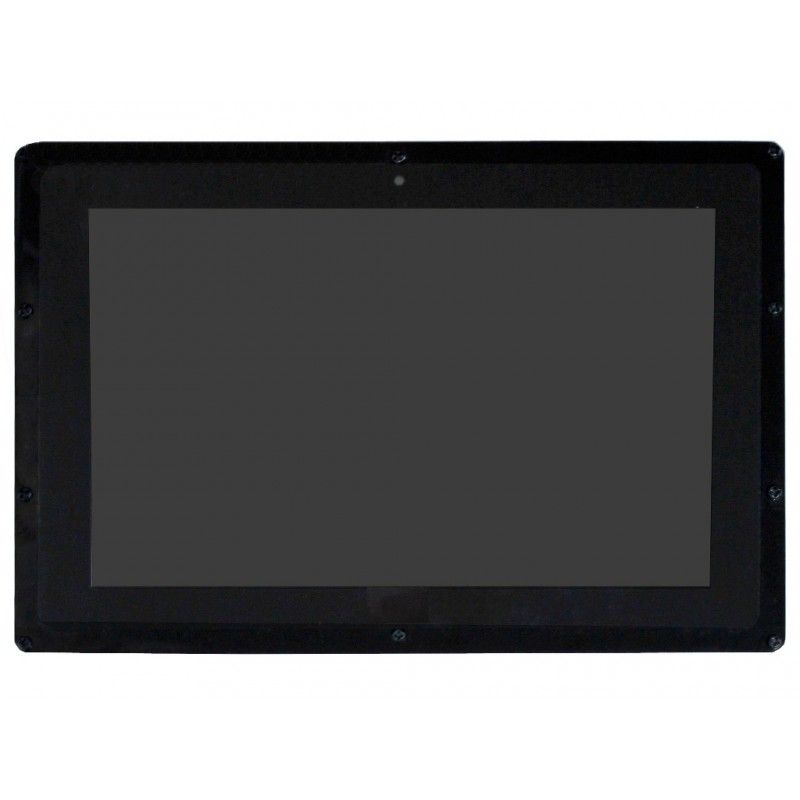

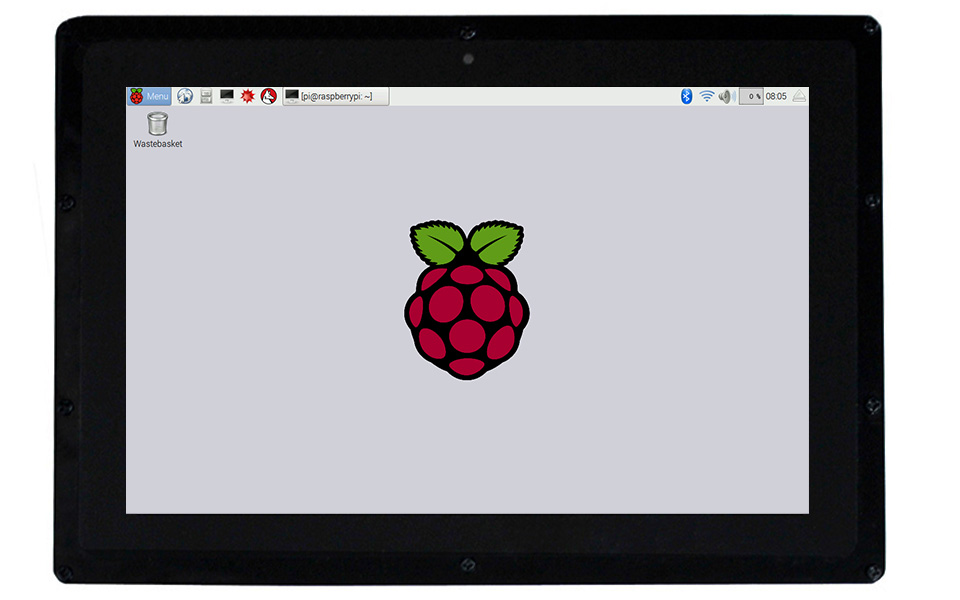

Монітор 10.1inch LCD 1280x800 HDMI Capacitive Touch Screen (11769) від Waveshare, модель 11769, це 10.1" IPS LCD-дисплей з HDMI-інтерфейсом та ємнісним сенсорним екраном (до 10 точок дотику), виробництво Made in China.

Призначення та сумісність

Монітор призначений для використання з одноплатними комп’ютерами та міні‑ПК у вбудованих системах, навчальних стендах і DIY‑проєктах, де потрібен компактний HDMI‑дисплей з сенсорним керуванням.

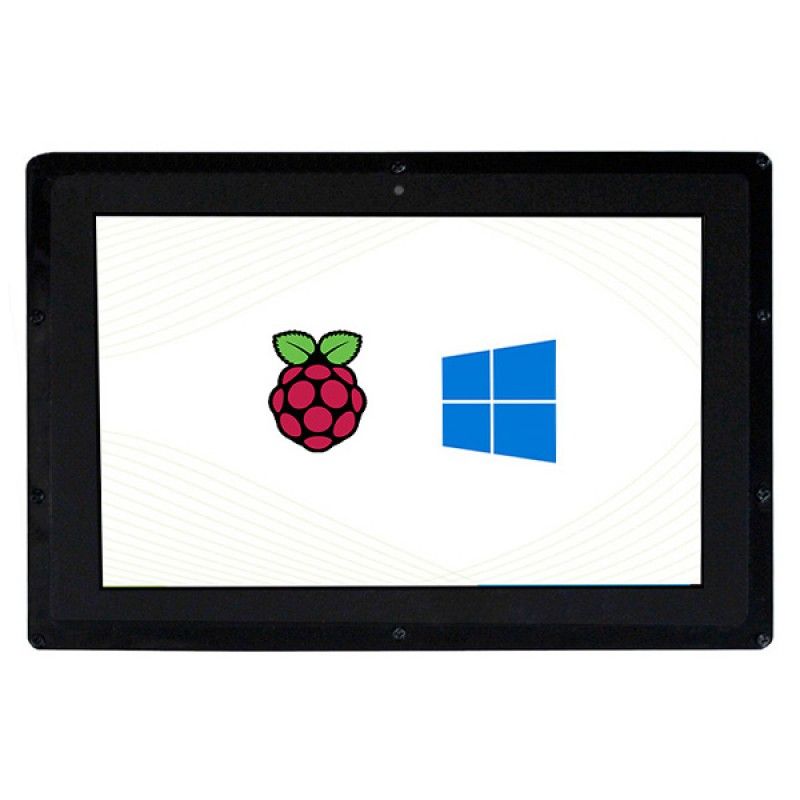

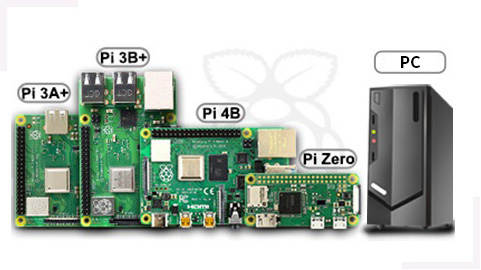

• Сумісність з платами: Raspberry Pi (усі версії), Jetson Nano, Arduino, Banana Pi, BeagleBone, Asus.
• Сумісність з ОС Raspberry Pi: Raspbian (10 точок дотику, без драйвера), Ubuntu / Kali / WIN10 IoT (один дотик, без драйверів), Retropie (без драйверів).
• Сумісність з ПК: Windows 10 / 8.1 / 8 / 7 (10 точок дотику, без драйверів).

На зворотному боці передбачені монтажні отвори для плат Raspberry Pi A+ / B+ / 2B / 3B / 3A+ / 3B+ / 4B.

Основні характеристики

• Тип дисплея: LCD, IPS‑матриця.
• Діагональ: 10.1 дюймів (10.1").
• Роздільна здатність: 1280 × 800 пікселів.

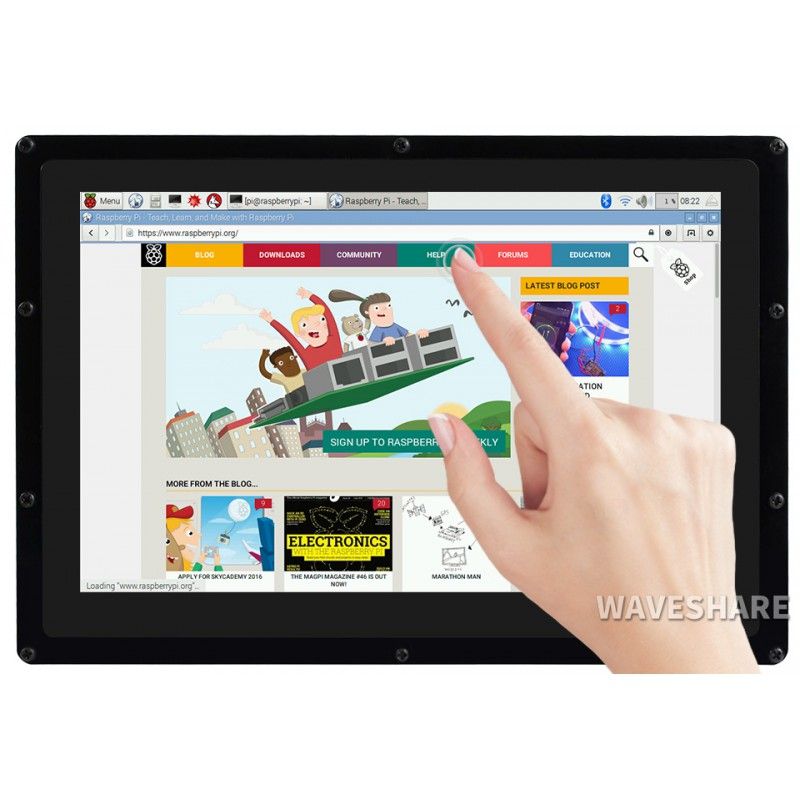

• Сенсорний екран: ємнісний, до 10 точок дотику (залежно від ОС).
• Кут огляду: 170°.
• Країна виробника: Made in China.
• Вага: 0.851 кг.
• Захист: захисна вставка з акрилу.

Інтерфейси та підключення

Дисплей використовує стандартне відео через HDMI та окремий USB‑канал для сенсора, завдяки чому легко інтегрується з більшістю SBC і міні‑ПК.

• Відеоінтерфейс: HDMI Port.
• Інтерфейс сенсора: Touch Port (USB), USB-A to Micro-B кабель у комплекті.
• Живлення: 5V Power Input (вхід живлення 5 В).
• Керування живленням: Power Switch (перемикач живлення).

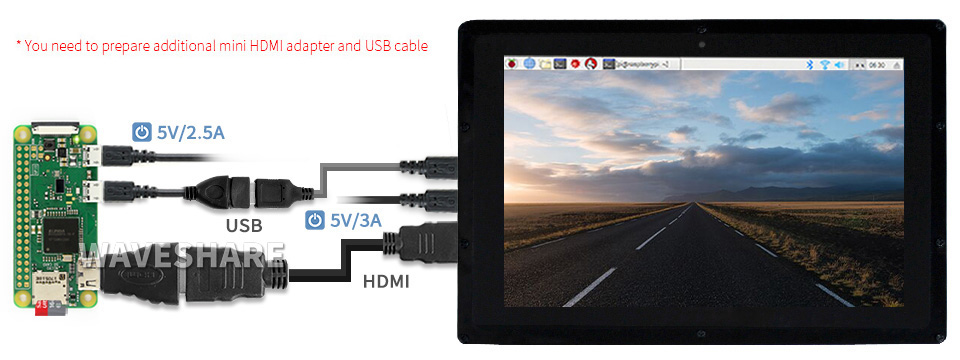

Увага: для підключення до Raspberry Pi Zero необхідно окремо придбати кабель USB та адаптер mini‑HDMI.

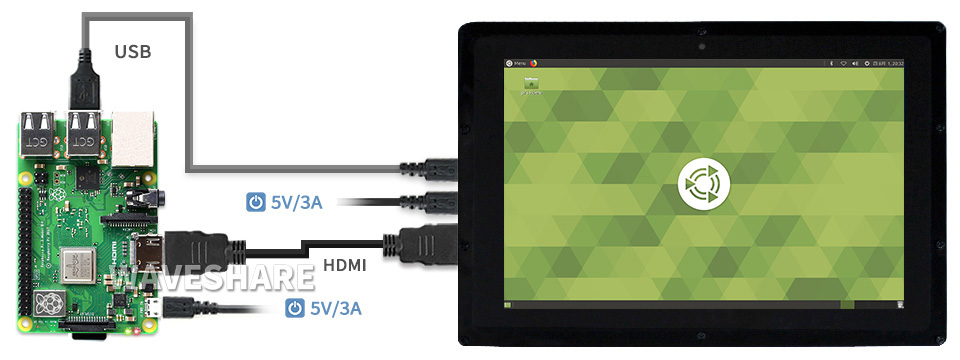

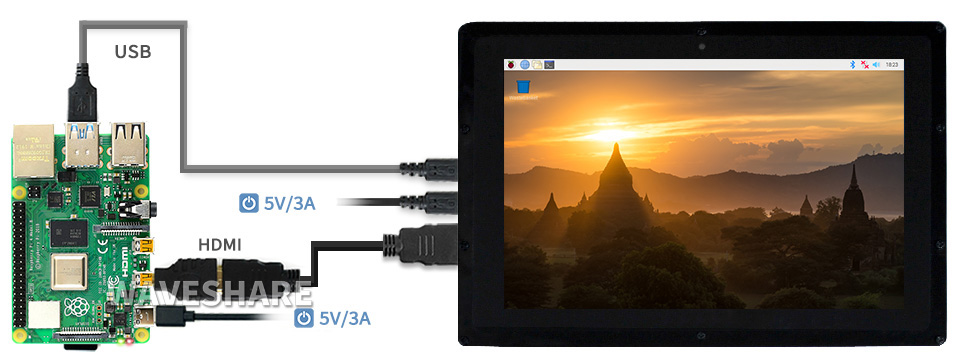

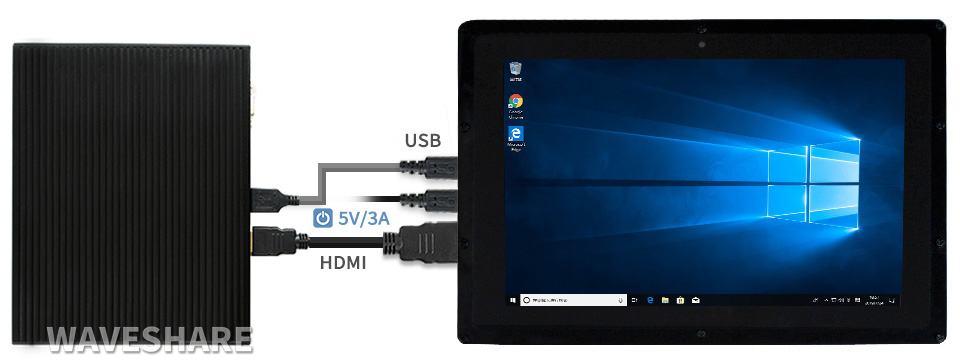

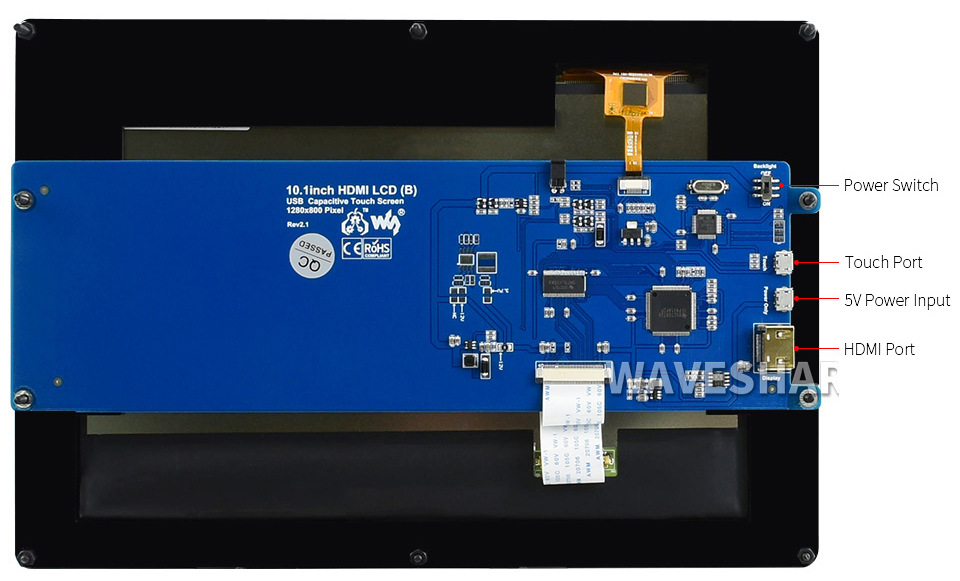

Приклади підключення:

• Power Switch — перемикач живлення.
• Touch Port — порт сенсора.
• 5V Power Input — вхід живлення 5 В.
• HDMI Port — відеовихід HDMI.

Габарити та монтаж

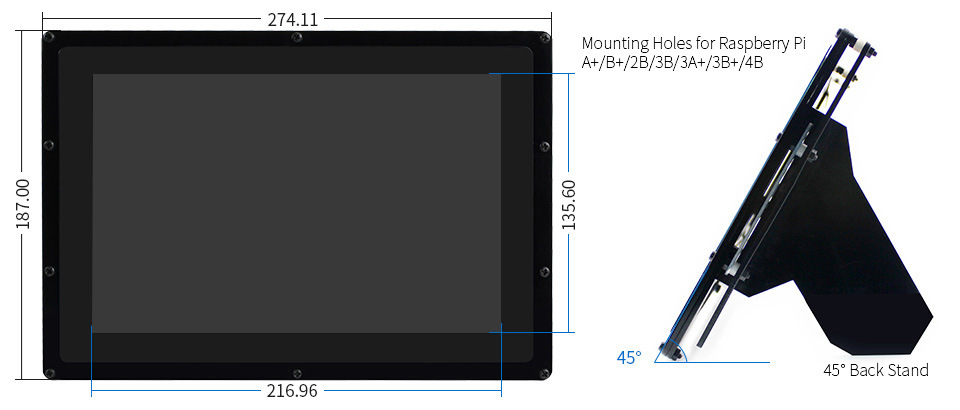

• Габаритні розміри: 274.11 × 187 мм.

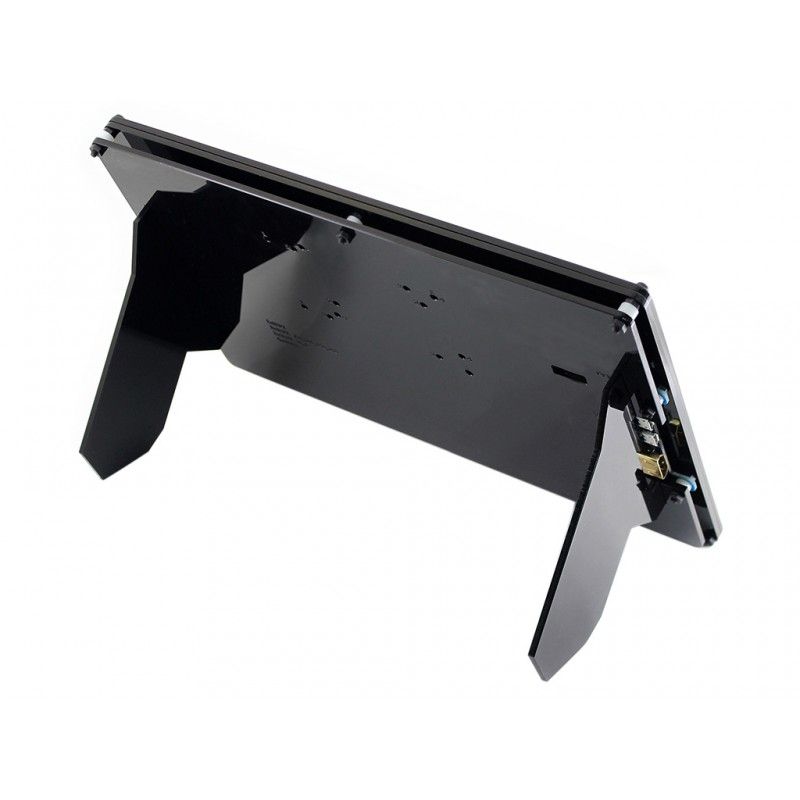

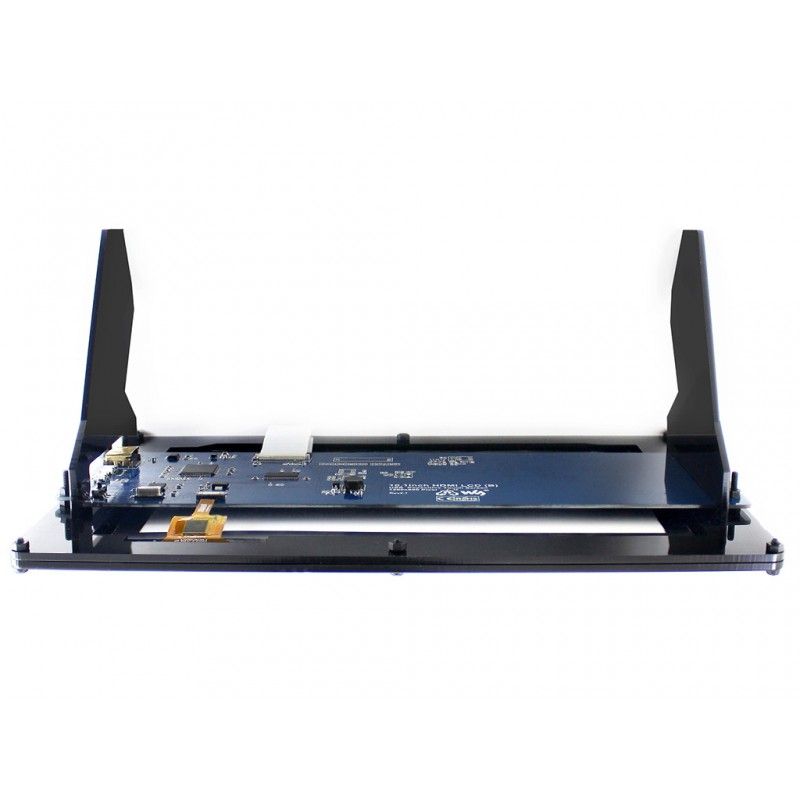

• Два кронштейни‑підставки в комплекті для встановлення екрана під кутом 45°.

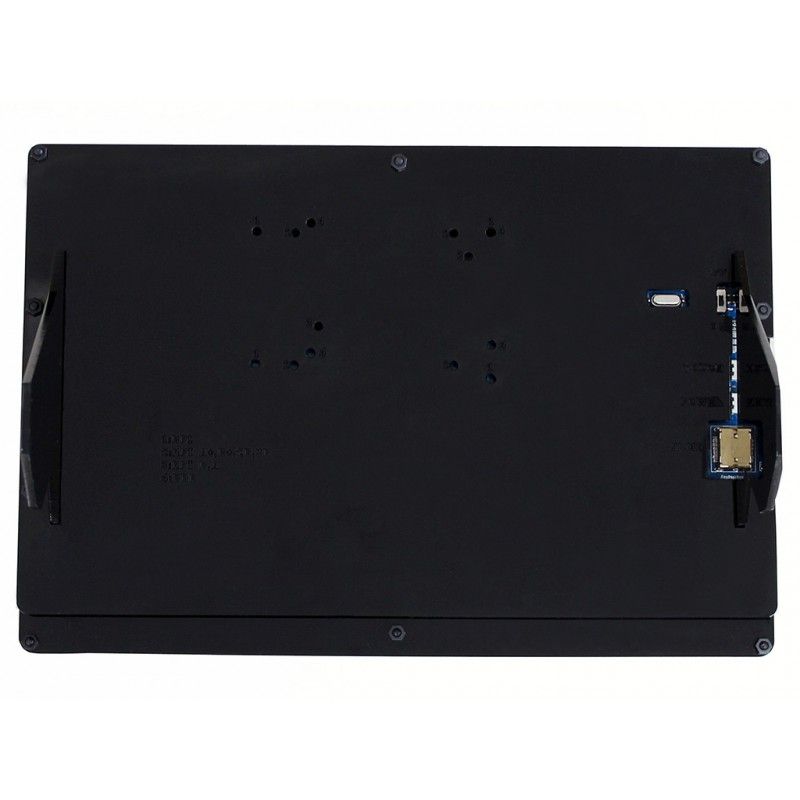

• Монтажні отвори на звороті для плат Raspberry Pi A+ / B+ / 2B / 3B / 3A+ / 3B+ / 4B.

Програмне забезпечення та ресурси

Для розробників доступна офіційна документація, приклади налаштування та додаткова інформація на Wiki від Waveshare:

www.waveshare.com/wiki/10.1inch_HDMI_LCD_(B)_(with_case)

Комплект поставки

1. 10.1inch HDMI LCD (B) дисплей в рамці ×1.
2. Підставки ×1.
3. Опціонно адаптер живлення ×1.
4. HDMI кабель ×1.
5. HDMI to Micro HDMI адаптер ×1.
6. USB-A to Micro-B кабель ×1.
7. Набір кріплення ×1.
8. Інструкція по швидкому старту ×1.

1. 2. 3. 4. 5. 6. 7. 8.
