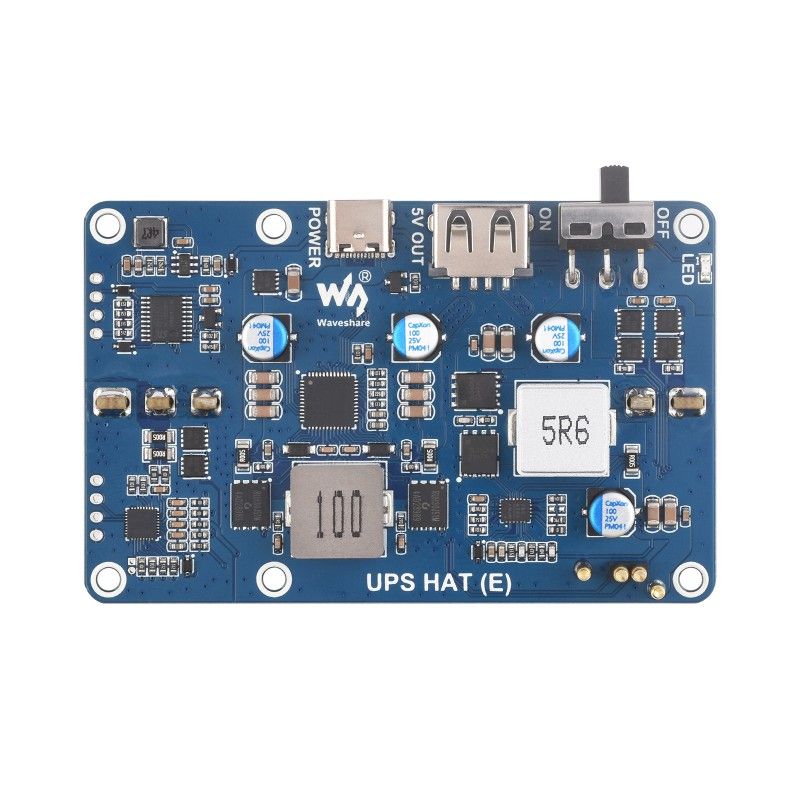

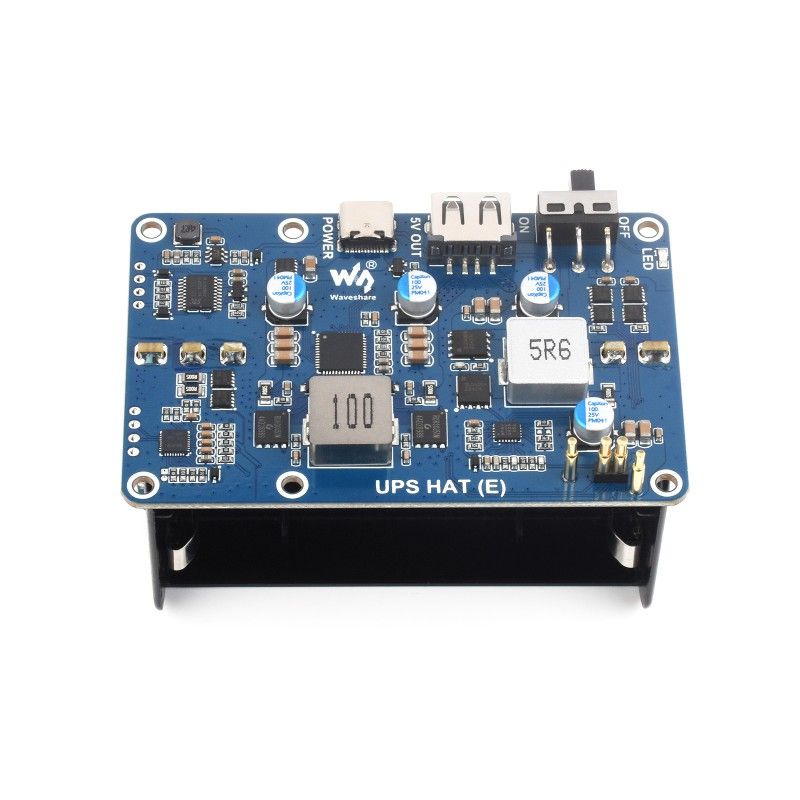

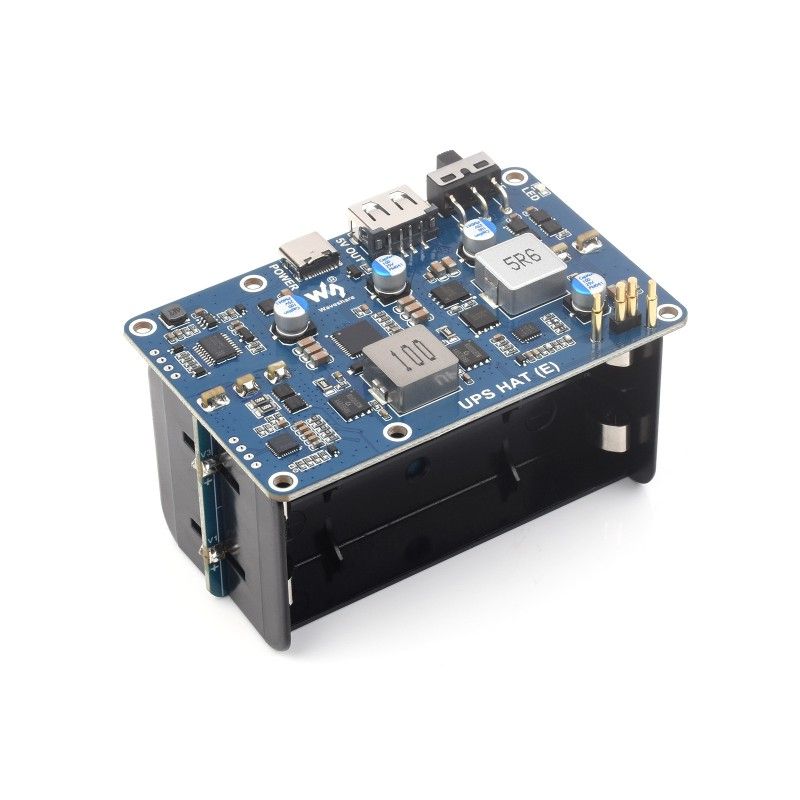

Плата розширення UPS HAT (E) для Raspberry Pi

Плата розширення UPS HAT (E) - це плата розширення джерела безперебійного живлення (UPS), спеціально розроблена для одноплатних комп’ютерів серії Raspberry Pi. Вбудована мікросхема вимірювача заряду акумулятора, мікросхема швидкої зарядки та потужна мікросхема перетворювача можуть забезпечити вхід і вихід високої потужності, а також контролювати робочий стан модуля через інтерфейс I2C. Ця плата дозволяє забезпечити стабільне живлення вашого пристрою у випадку перебоїв з електропостачанням, зберігаючи ваші дані та запобігаючи раптовому вимкненню.

Основні особливості:

• Застосовує роз’єми Pogo Pins, сумісні з Raspberry Pi 5/4B/3B+.
• Вбудований порт Type-C із швидкою двонаправленою зарядкою, підтримує кілька протоколів введення/виведення зарядки, наприклад PD3.0, потужність заряджання до 40 Вт.
• Інтегральна схема датчика рівня заряду акумулятора для зчитування напруги акумулятора, струму, потужності, залишкової ємності та інших параметрів.
• Підтримує зв'язок по шині I2C для моніторингу робочого стану порту Type-C і акумуляторів у реальному часі.

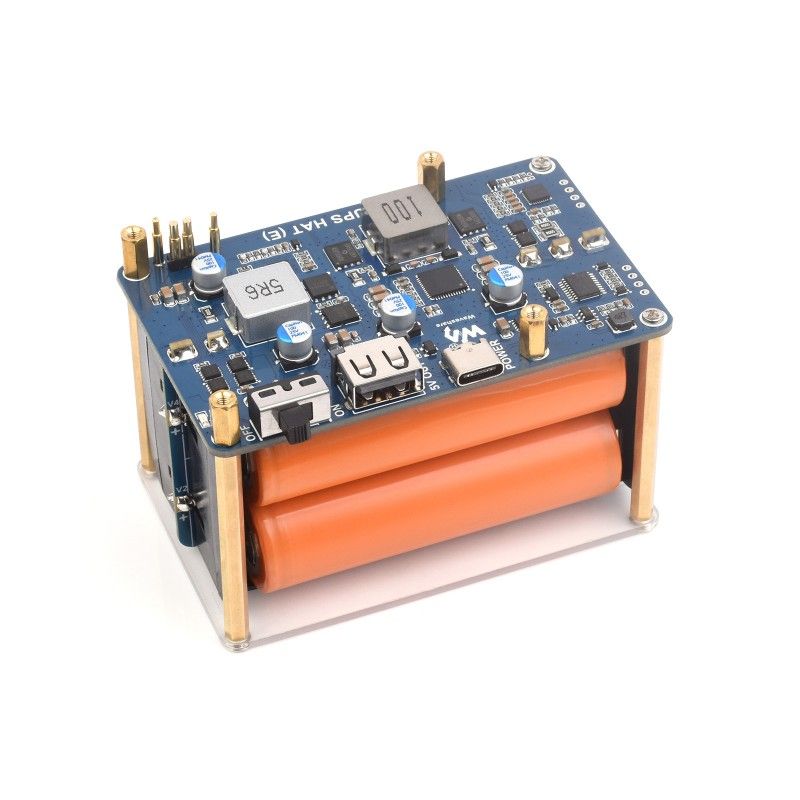

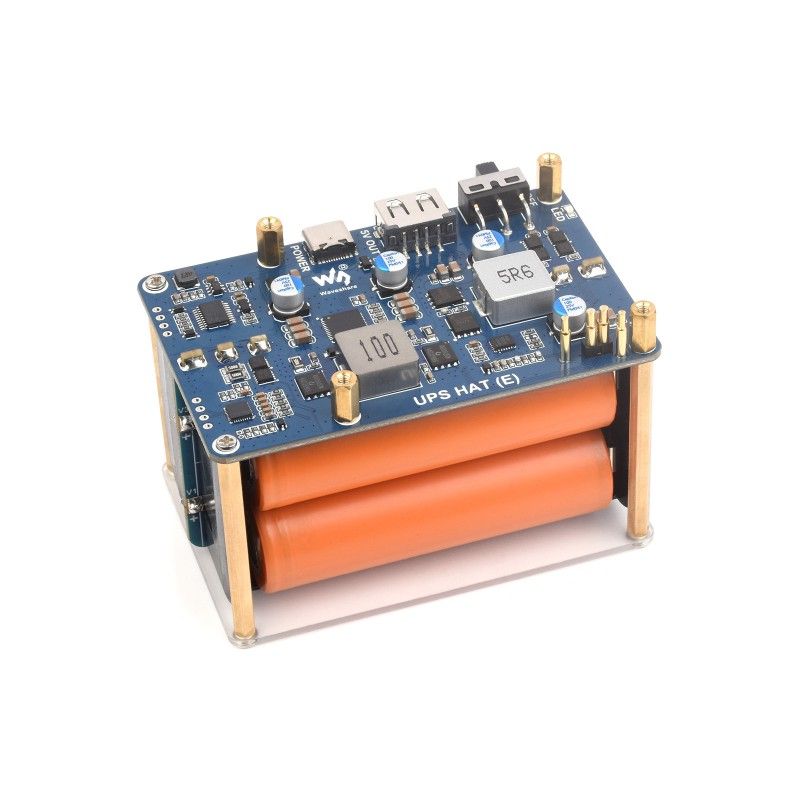

• Підтримує 4 × 21700 Li акумуляторів (НЕ включені до комплекту), більшої ємності та довшого терміну служби акумуляторів.
• Вбудована мікросхема високої потужності для стабільної вихідної потужності 5 В 6 А.
• Вбудоване керування MCU, підтримує виявлення підключення живлення та завантаження Raspberry Pi.
• Підтримує відображення рівня акумуляторів в системі, легко перевірити робочий стан HAT.
• В комплект входить онлайн-ресурси розробки та посібник.

Технічні характеристики:

• Вихідна напруга: 5В
• Шина керування: I2C
• Заряд акумуляторів: двонаправлений протокол введення/виведення, підтримка до 40 Вт
• Вихідна потужність: 5В 6А
• Тип акумуляторів: 21700 3,6 В
• Поточна ємність: 5000mAh (стандарт)
• Розмір монтажного отвору: 3,0 мм

Зверніть увагу:

• Li- акумуляторні батареї є нестабільними, дотримуйтесь правил їх заряджання та використання.
• Не підключайте полярності навпаки, під час зарядки або розрядки акумуляторних батарей.
• Не використовуйте низькоякісні зарядні пристрої.
• Перевіряйте на сумісність акумуляторні батареї і плату розширення,
• Літієві батареї мають обмежений цикл життя, їх слід замінювати новими, коли вони досягають максимального циклу життя, або працюють більше двох років, залежно від того, що настане раніше.
• Тримайте подалі від легкозаймистих речовин, від дітей, уникати аварій через недбале зберігання.

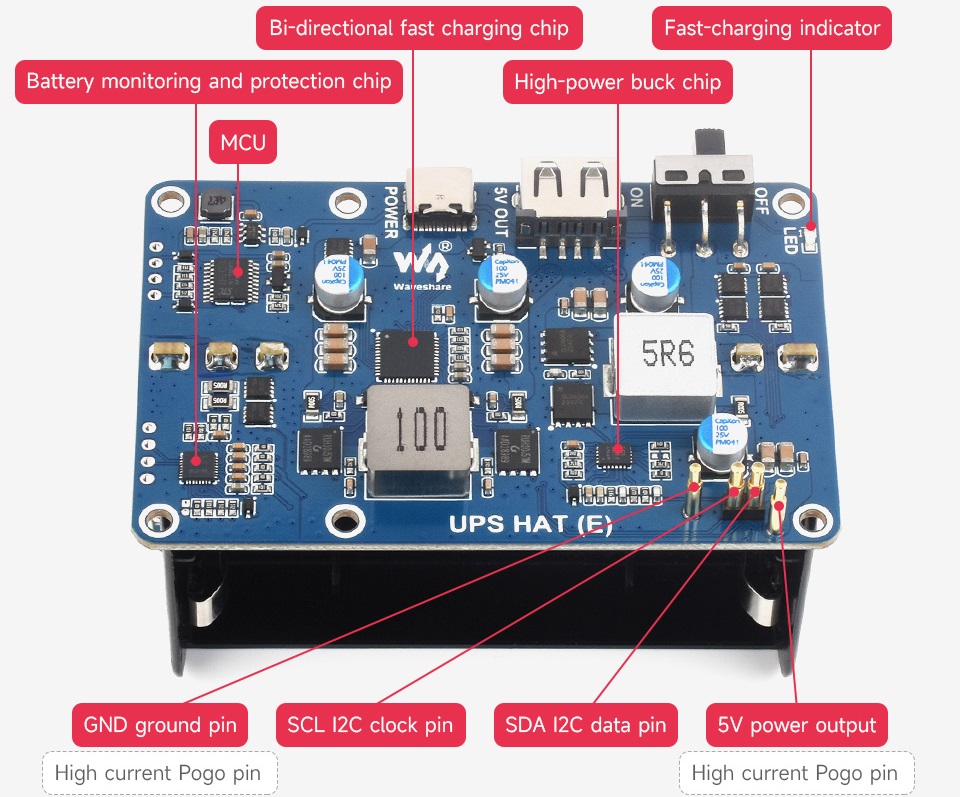

Опис обладнання плати:

Роз'єм з конекторами Pogo Pin забезпечує живлення Raspberry Pi без використання будь-яких ресурсів GPIO.

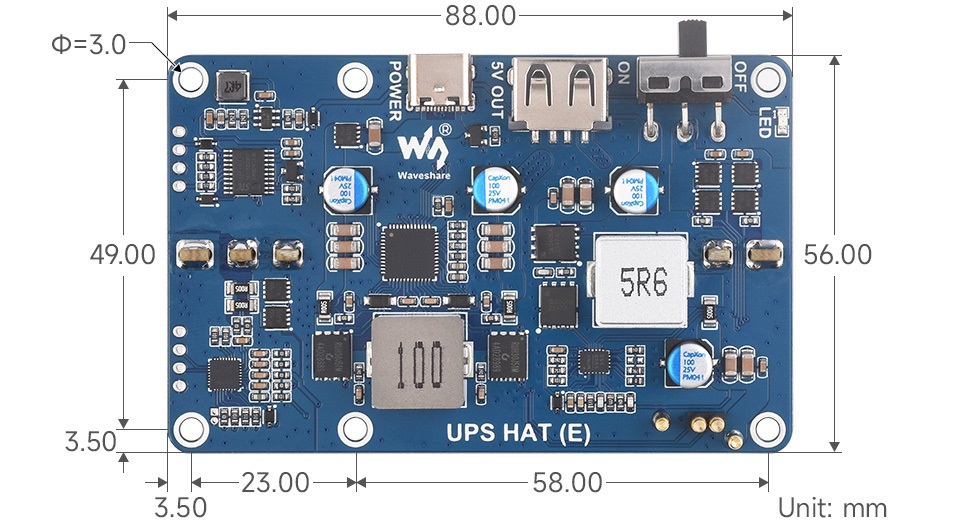

Габаритні розміри: 88мм х 56мм.

Wiki: https://www.waveshare.com/wiki/UPS_HAT_(E)

Вага: 0,127г (акумулятори 21700 НЕ входять в комплект)

Комплект поставки:

1. UPS HAT (E) x1

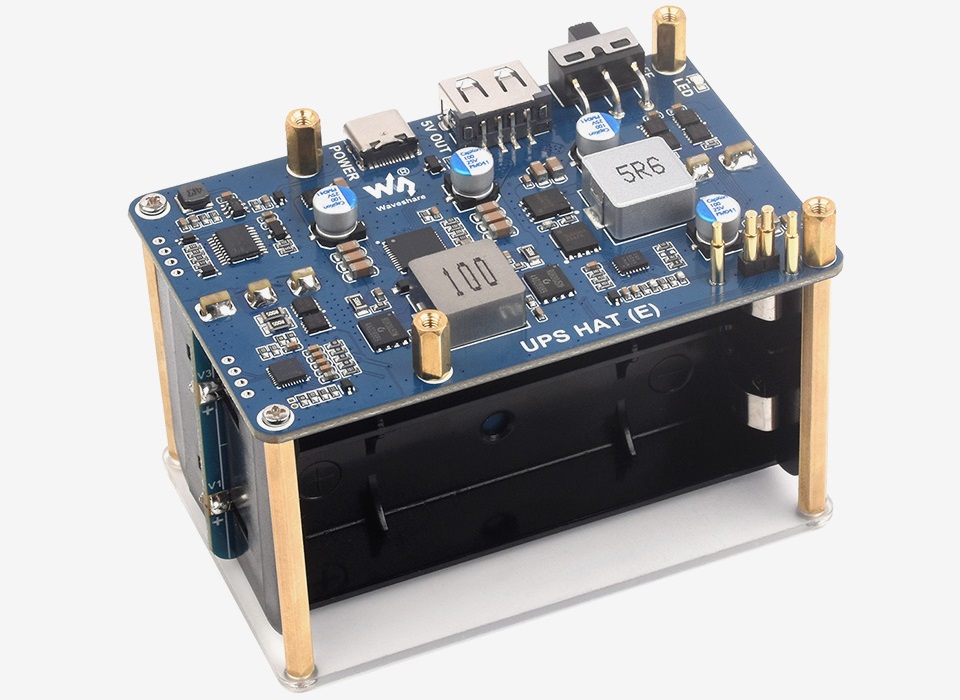

2. Акрилова захисна панель x1
3. Пакет гвинтів х1 шт
