Raspberry Pi Compute Module 4 Nano Base Board (B) (21726) плата-основа для CM4

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

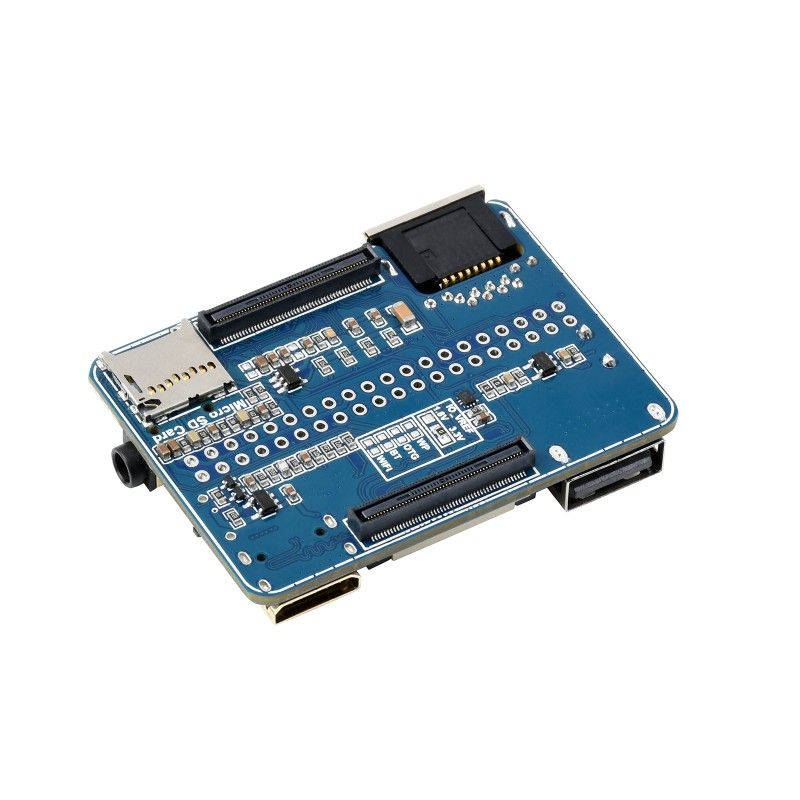

Raspberry Pi Compute Module 4 Nano Base Board (B) (21726) від Waveshare — компактна носійна плата форм-фактору CM4 для всіх варіантів Raspberry Pi Compute Module 4 (Lite / eMMC). Підходить для швидкої оцінки CM4 та інтеграції в пристрої з обмеженим простором.

Габарити на рівні модуля — 56 × 41 мм. У комплекті є штирьовий 40-pin GPIO (2×20), за замовчуванням не припаяний — менша висота плати; за потреби можна припаяти самостійно.

Відмінність версії (B) від (A) — наявність Gigabit Ethernet, MIPI DSI та Mini HDMI для мережі, дисплеїв і мультимедіа.

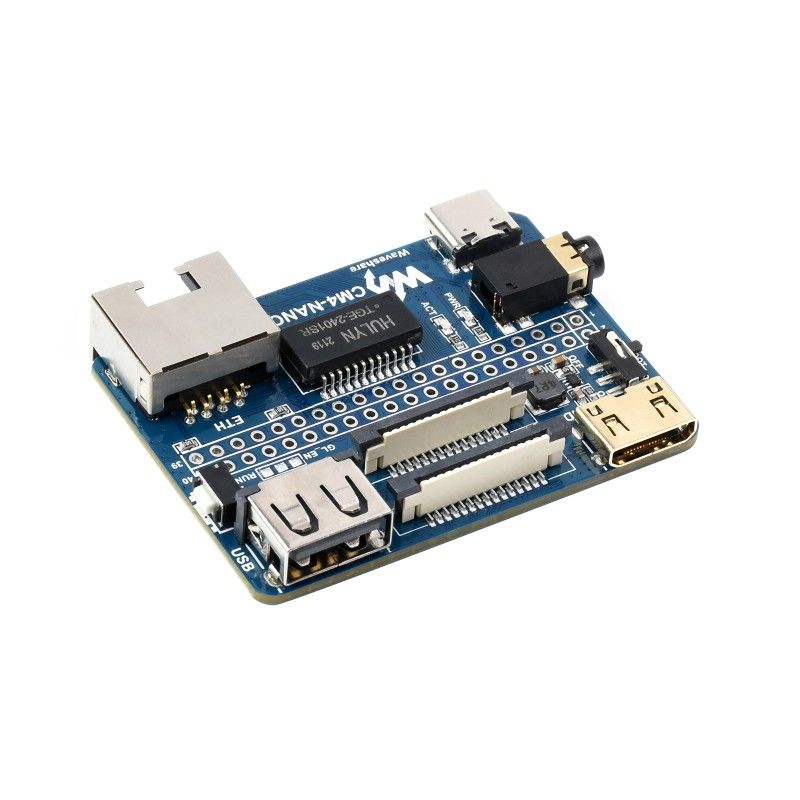

Основні можливості та інтерфейси

• Роз’єм CM4 — усі варіанти Compute Module 4
• Ethernet 10/100/1000 — RJ45 Gigabit
• USB 2.0 Type-A — 1 × периферія (клавіатура, миша, флешка тощо)
• USB Type-C — живлення 5 В, програмування та режим завантаження (запис eMMC)
• Mini HDMI — до 4K 30 fps
• MIPI DSI — сумісні панелі
• MIPI CSI-2 — камера CSI
• 3,5 мм — аудіовихід (навушники / колонки)
• 40-pin GPIO — HAT, датчики, модулі
• microSD — для CM4 Lite (без eMMC)
• Кнопка користувача та перемикач BOOT — вибір джерела завантаження (USB-C або eMMC / microSD)

Технічні характеристики

Виробник: Waveshare (Made in China)
Модель: 21726
Форм-фактор: носійна плата для Raspberry Pi Compute Module 4

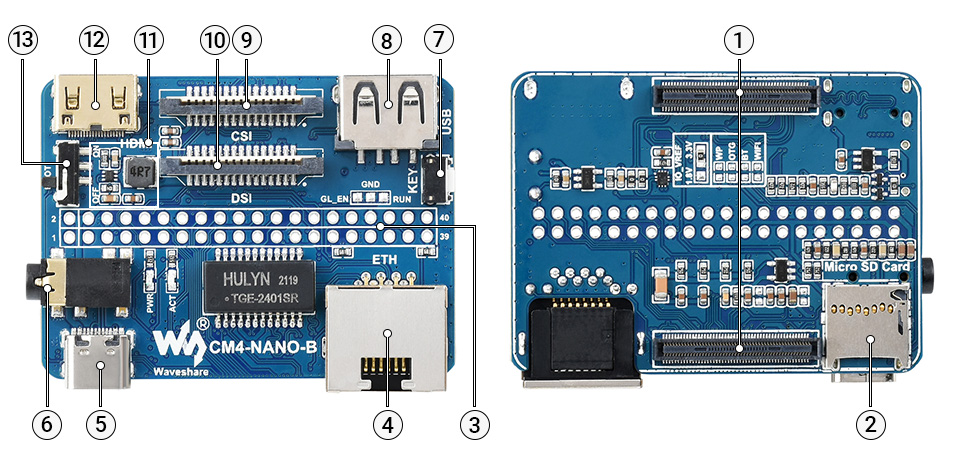

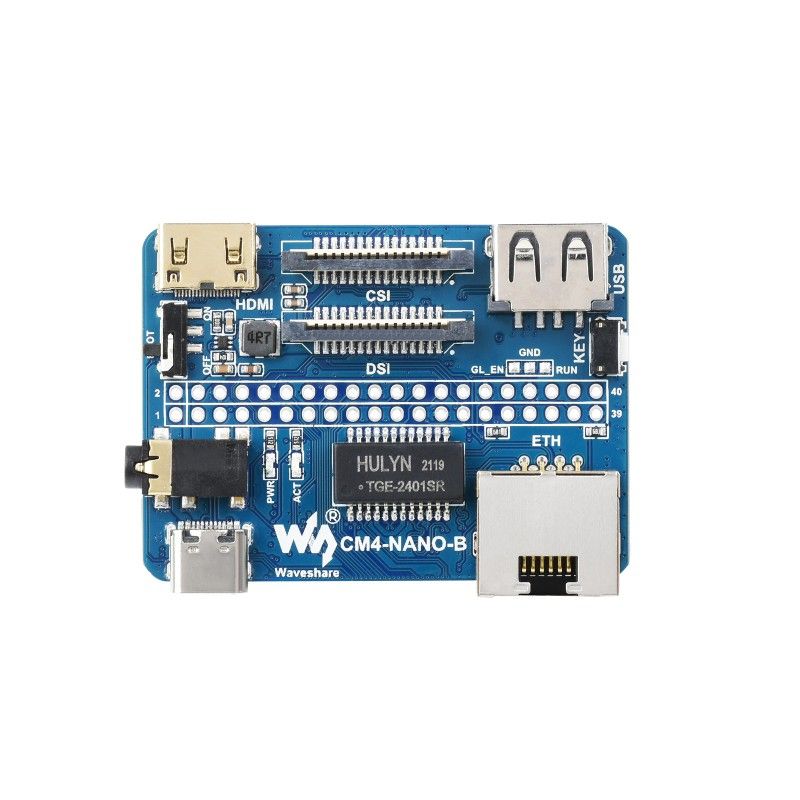

Інтерфейси та розташування елементів

1. Роз’єм CM4 — усі варіанти Compute Module 4
2. microSD — лише для Lite-версій CM4
3. 40-pin GPIO — HAT і модулі
4. Gigabit Ethernet RJ45
5. USB Type-C — живлення 5 В / програмування (запис eMMC)
6. Аудіороз’єм 3,5 мм
7. Кнопка користувача
8. USB 2.0 Type-A — периферія
9. CSI — MIPI CSI для камери
10. DSI — MIPI DSI для дисплея
11. MP1658 — силовий контролер (PMIC)
12. Mini HDMI — до 4K 30 fps
13. Перемикач BOOT:
    • ON: USB на Type-C; режим завантаження (eMMC через інструменти RPi)
    • OFF: USB на Type-A; завантаження з eMMC або microSD

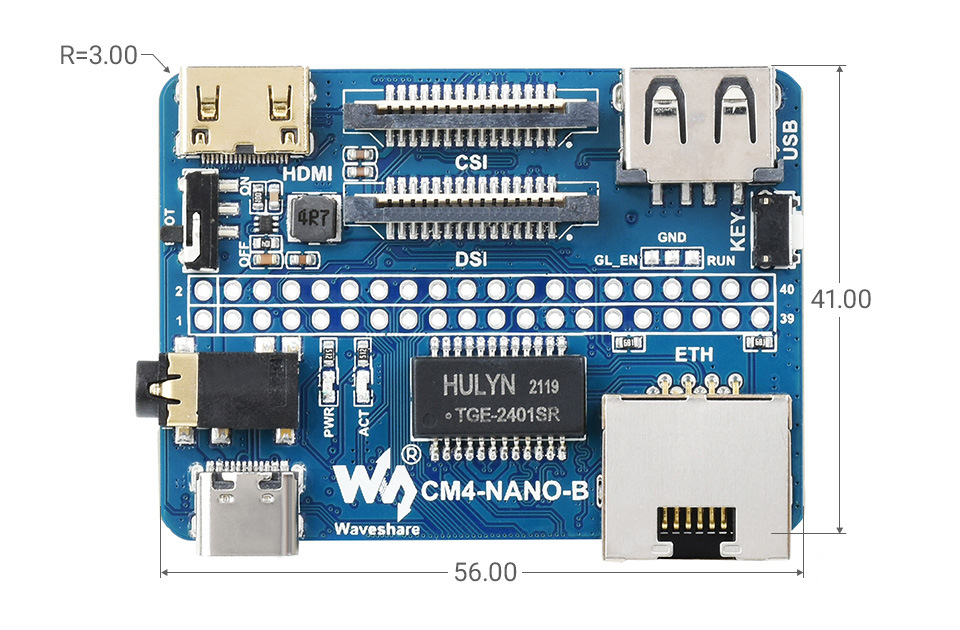

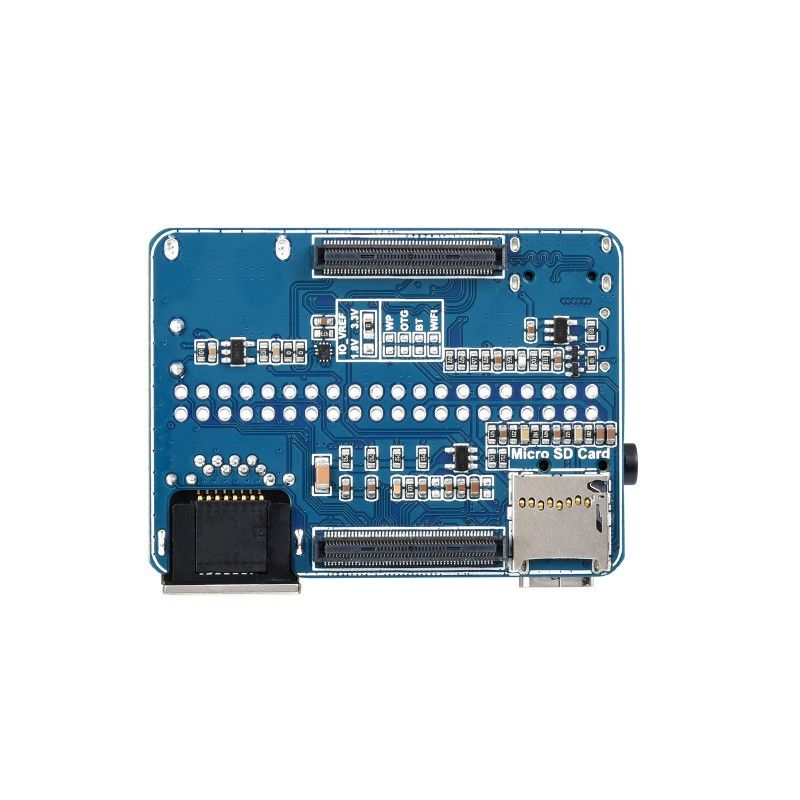

Габаритні розміри: 56 мм × 41 мм

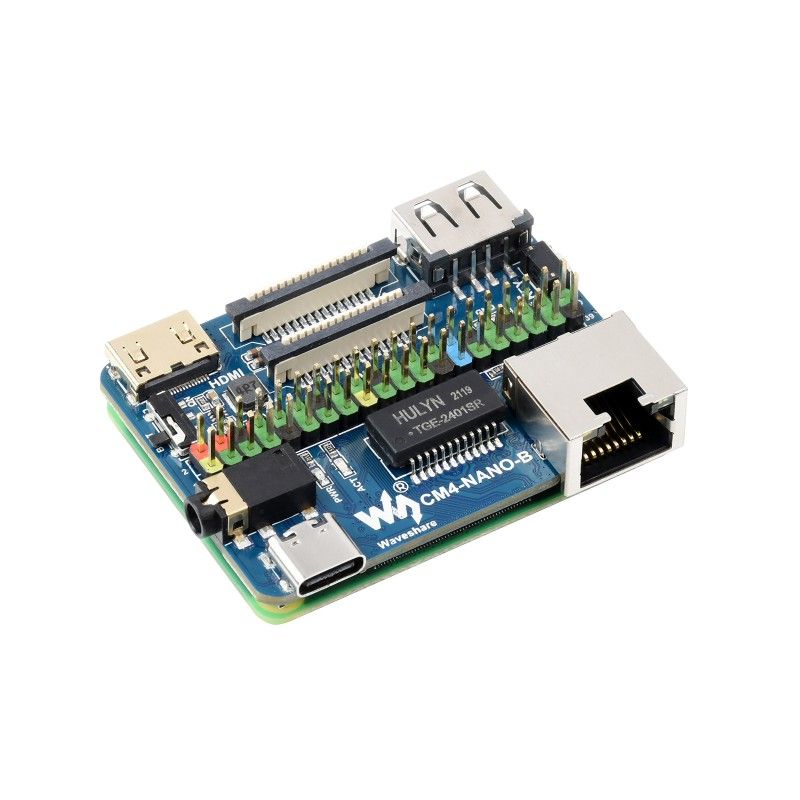

Застосування та комплект поставки

Для розробників, інтеграторів і освітніх проєктів, де потрібні компактність, Gigabit Ethernet, Mini HDMI, USB 2.0, MIPI DSI/CSI та живлення 5 В. Документація — на Wiki Waveshare.

Wiki: CM4-NANO-B

До комплекту входить:

1. Плата CM4-NANO-B × 1
2. 2×20-pin кольоровий прямий роз’єм GPIO × 1

Вага: 0,019 кг
