Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer With 4G Module для промислових рішень

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer With 4G Module (20897) — набір із базової плати CM4 Industrial IoT Base Board (5G/4G/3G/2G і PoE Ethernet), металевого корпусу з вентилятором і модуля 4G SIM7600G-H-M.2 з антеною та кабелем. Raspberry Pi Compute Module 4 до складу комплекту не входить. Для промислових проєктів на базі Raspberry Pi.

Призначення та можливості набору

Waveshare Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer With 4G Module (модель 20897, Made in China) — для промислових IoT-систем, мережевого обладнання, контролерів і шлюзів на базі Compute Module 4. Носійна плата CM4 забезпечує живлення, мережу, ввід/вивід і встановлення стільникового модуля.

Поєднання Gigabit Ethernet з PoE, стільникового 5G/4G/3G/2G, ізольованих інтерфейсів (RS485, RS232, CAN, GPIO, I2C, АЦП) і монтажу wall-mount у металевому корпусі.

У комплекті — модуль зв’язку SIM7600G-H-M.2. Плата сумісна й з іншими модулями M.2 B KEY.

Корпус, монтаж та охолодження

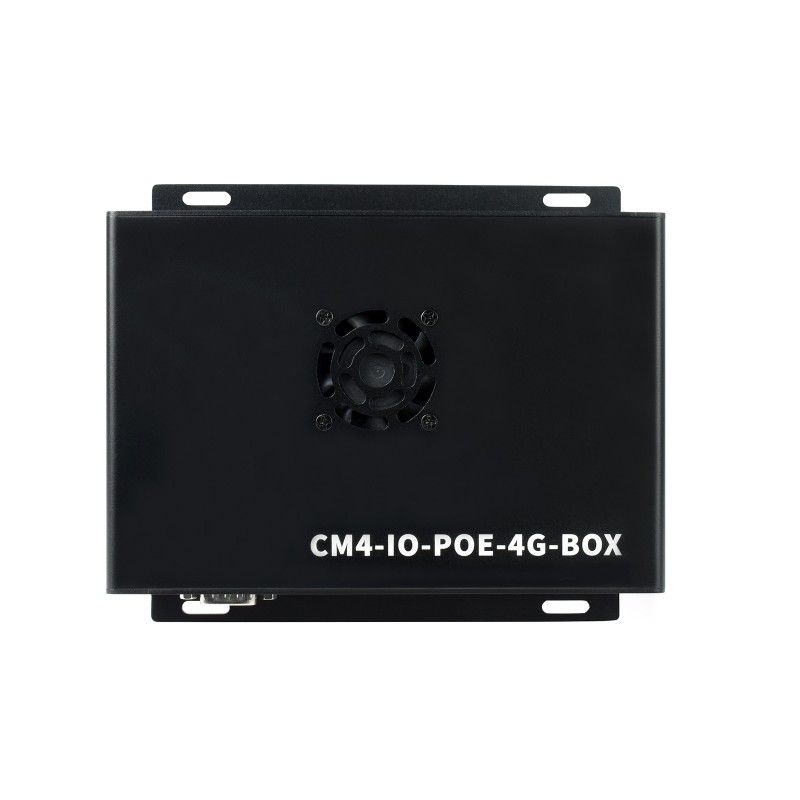

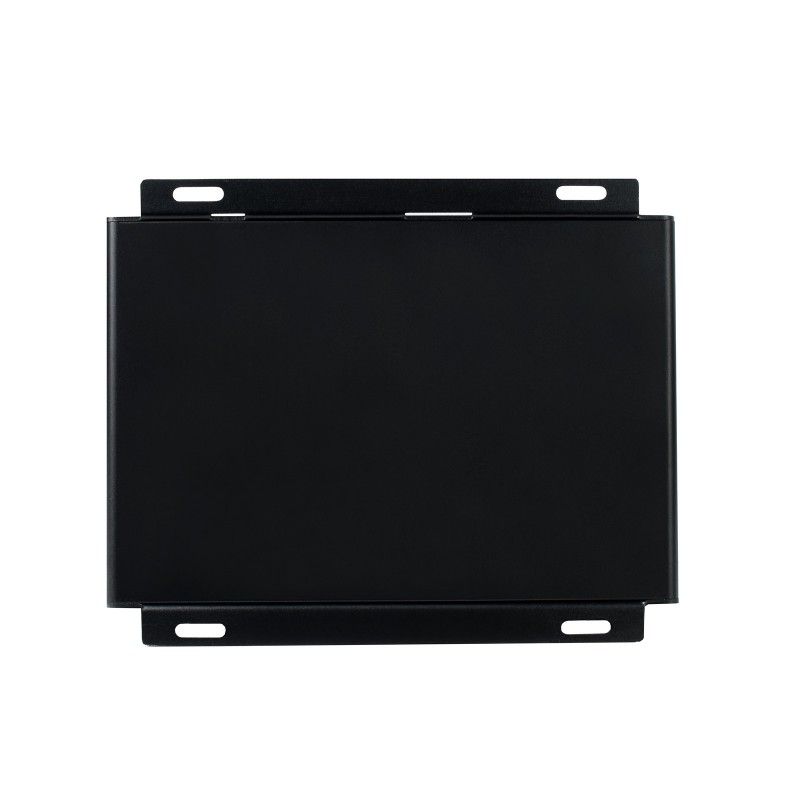

Корпус із кріпленням wall-mount легко закріпити на поверхні.

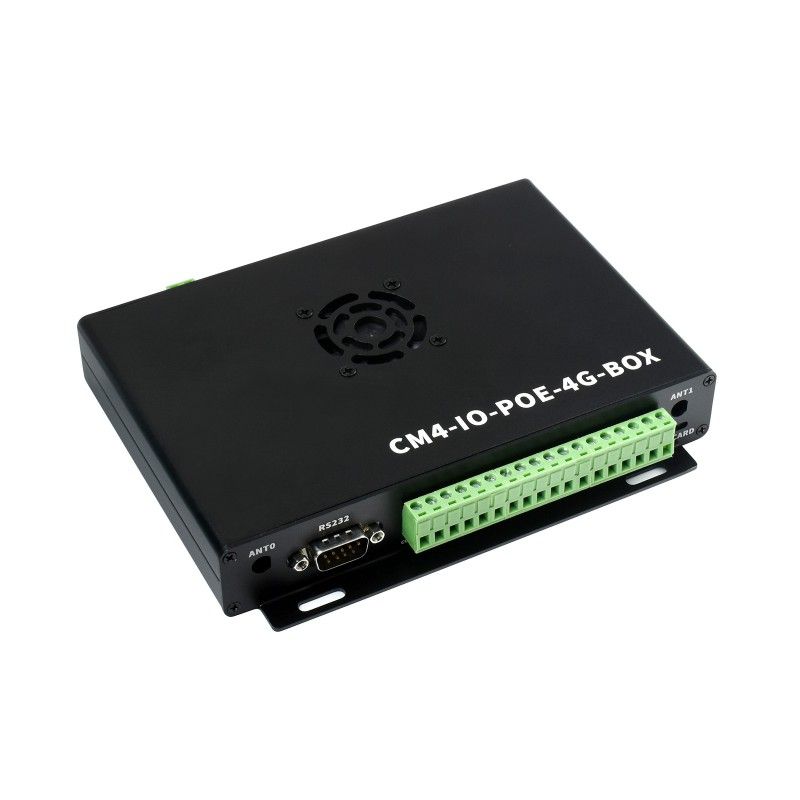

Базова плата та CM4 (після встановлення) захищені двочастинним металевим корпусом з отворами під інтерфейси та вивід під антену. У комплекті постачаються антена 4G (SMA) і кабель IPEX4–SMA для модуля SIM7600G-H-M.2. Вбудований вентилятор покращує теплообмін.

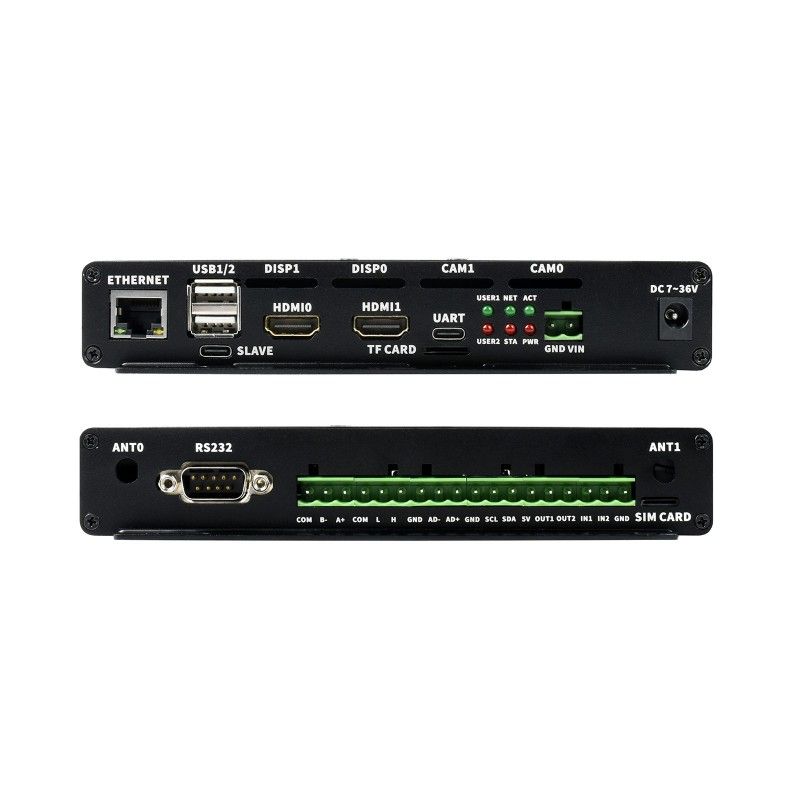

Маркування виводів інтерфейсів на корпусі.

Інтерфейси та підключення

Основні елементи базової плати:

• роз’єм Compute Module 4 — носійна плата CM4
• вхід живлення 7–36 В; у комплекті адаптер 12 В / 2 А
• індикатори стану CM4 та M.2
• користувацький LED для відладки вводу-виводу
• USB TO UART — послідовне налагодження

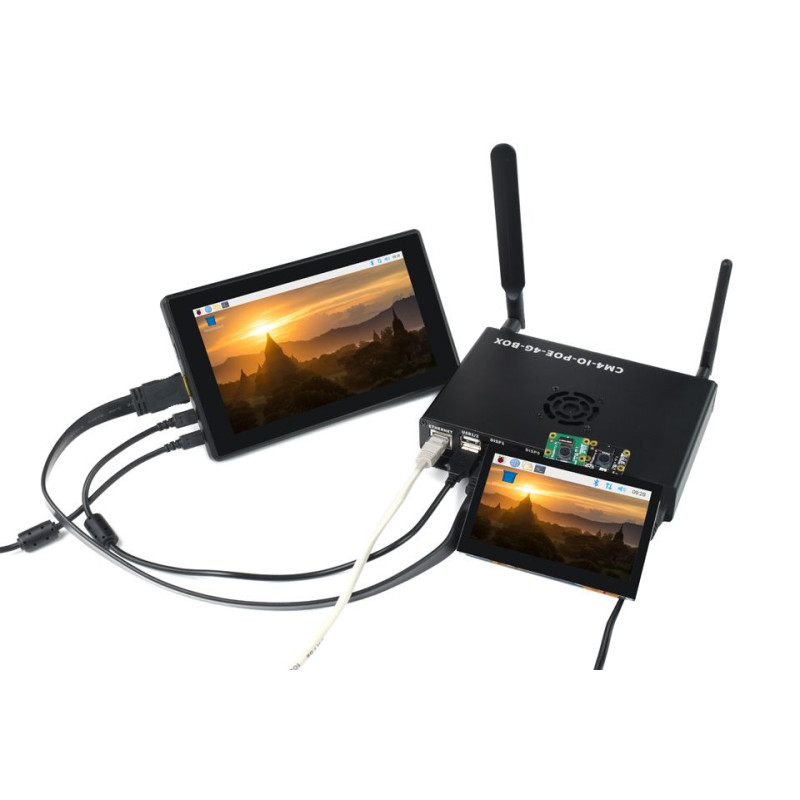

• HDMI — 2 × HDMI, подвійний вихід до 4K 30 fps
• USB — 2 × USB 2.0
• Ethernet — RJ45 Gigabit 10/100/1000 Мбіт/с з PoE
• M.2 B KEY — у комплекті модуль 4G SIM7600G-H-M.2; можливі інші модулі M.2 B KEY
• слот SIM — 4G/3G/2G
• RTC — тримач CR1220 (батарея за потреби докуповується)
• PCIe Gen 2 × 1
• роз’єм FAN — ШІМ регулювання швидкості
• зумер
• 2 × MIPI DSI, 2 × MIPI CSI
• ізольовані GPIO, I2C, диференційний АЦП, CAN, RS485, RS232
• microSD (знизу) — для CM4 Lite
• USB-C для програмування (знизу) — запис образу на eMMC

Розміри, виробник та застосування

Габаритні розміри: 172 мм × 117 мм × 29,3 мм. Корпус з wall-mount — для промислових шлюзів, контролерів, IoT з резервним 4G, моніторингу та збору даних.

Виробник: Waveshare, країна виробництва: Made in China.

Інформація для розробників (Wiki): Compute_Module_4_PoE_4G_Board

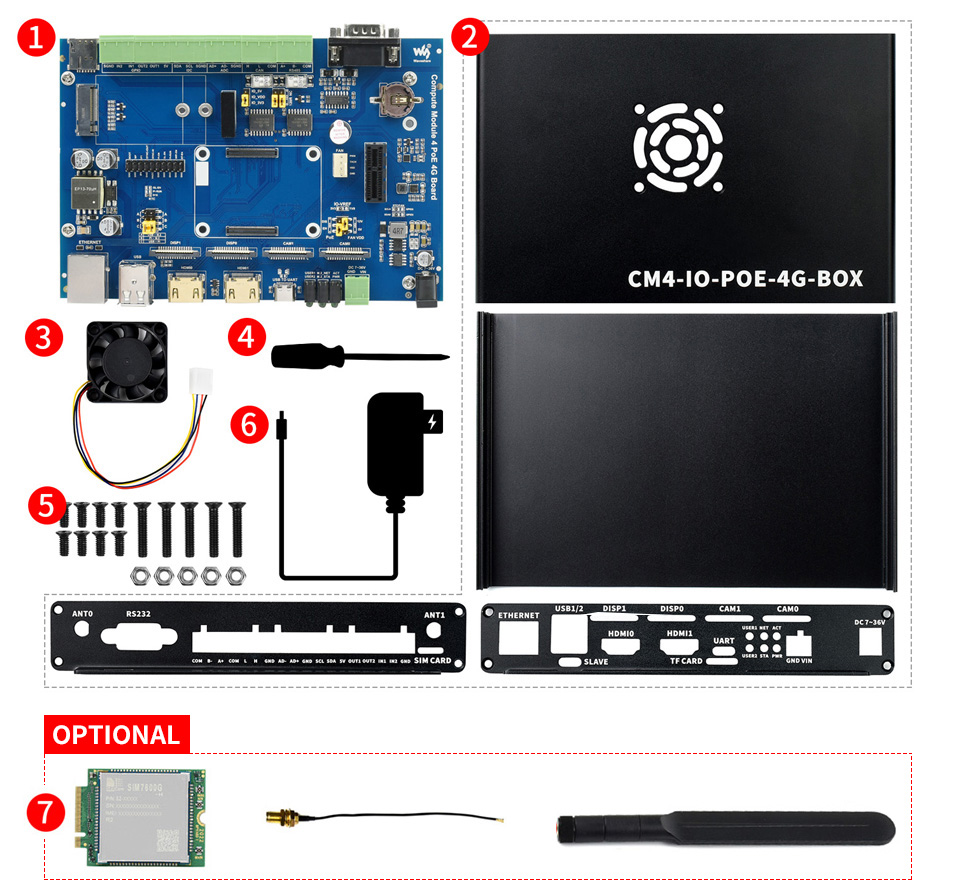

Комплектація

До комплекту поставки входить:

1. Базова плата Compute Module 4 PoE 4G × 1
2. Металевий корпус (верх і низ) × 1
3. Вентилятор 4010, ШІМ, 12 В × 1
4. Викрутка × 1
5. Пакет гвинтів × 1
6. Адаптер живлення 12 В / 2 А × 1
7. Модуль 4G SIM7600G-H-M.2 × 1
   • кабель IPEX4–SMA, ~15 см × 1
   • антена 4G, ~8 дБ, SMA, ~17 см × 1

Вага: 0,672 кг
