Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer (20785)

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer (20785) — набір із базової плати CM4 Industrial IoT Base Board (5G/4G/3G/2G та PoE Ethernet) і металевого корпусу з вентилятором для збирання мікрокомп’ютера на базі Raspberry Pi CM4 (сам модуль до складу комплекту не входить). Для промислових проєктів на базі Raspberry Pi.

Для стільникового зв’язку 5G/4G/3G/2G потрібен окремий модуль; рекомендовано: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2. Базова плата сумісна з модулями M.2 B KEY.

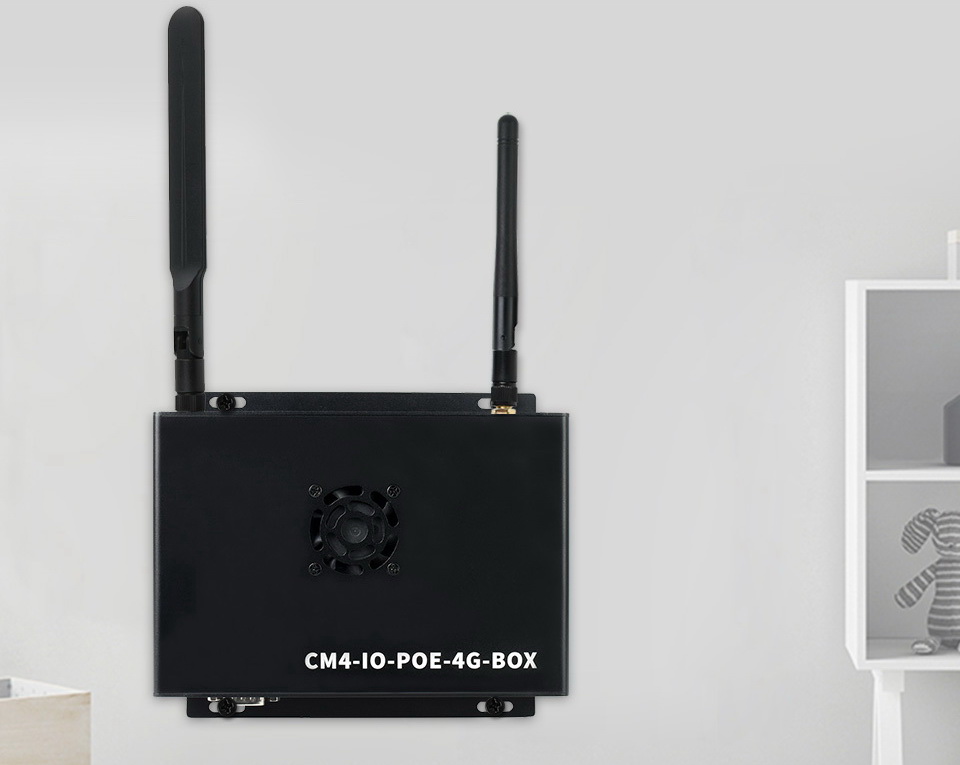

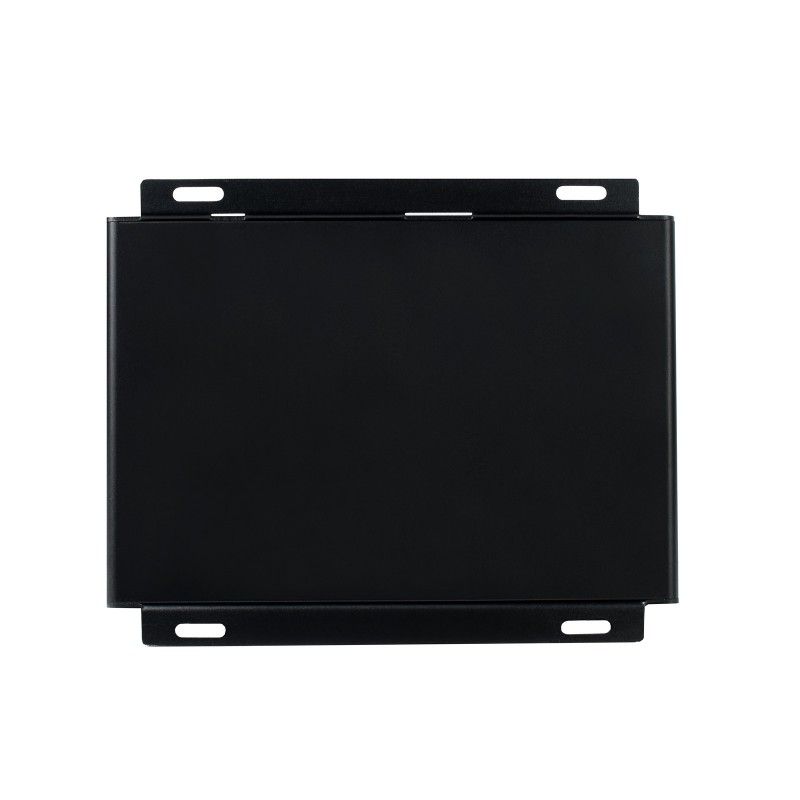

Корпус із кріпленням wall-mount легко закріпити на поверхні.

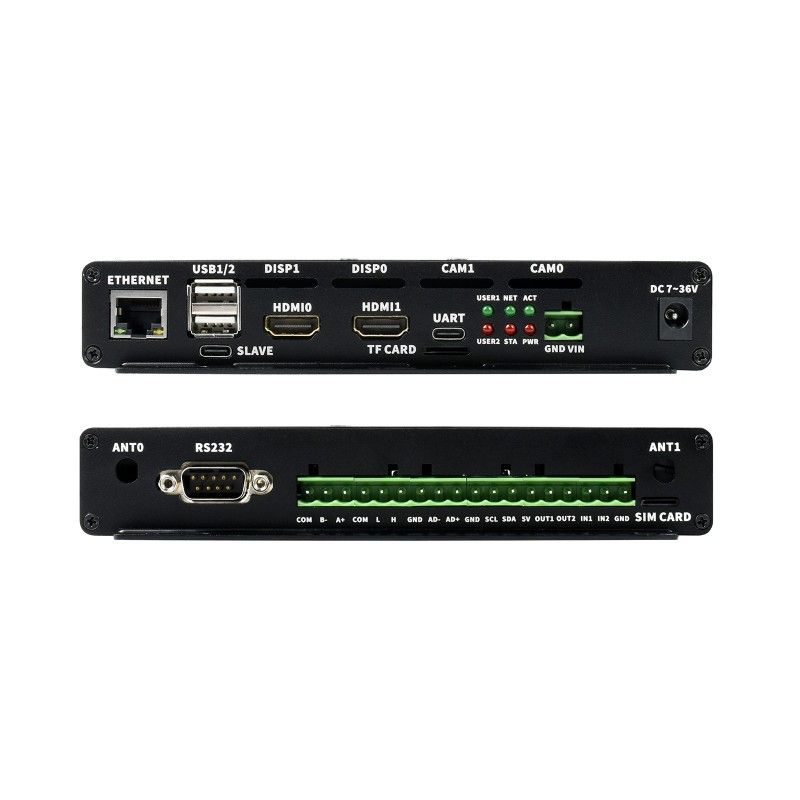

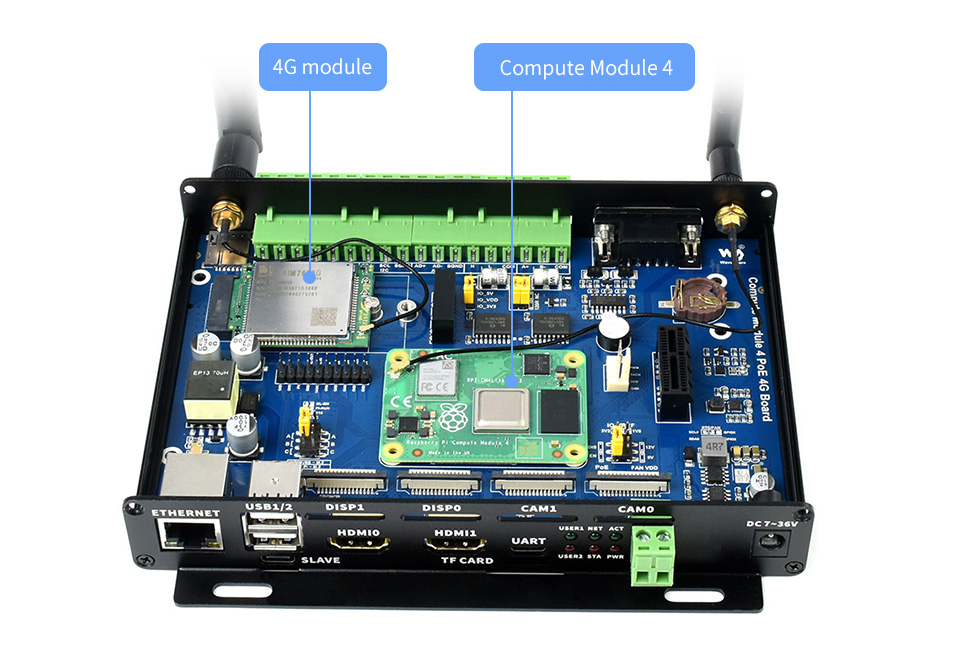

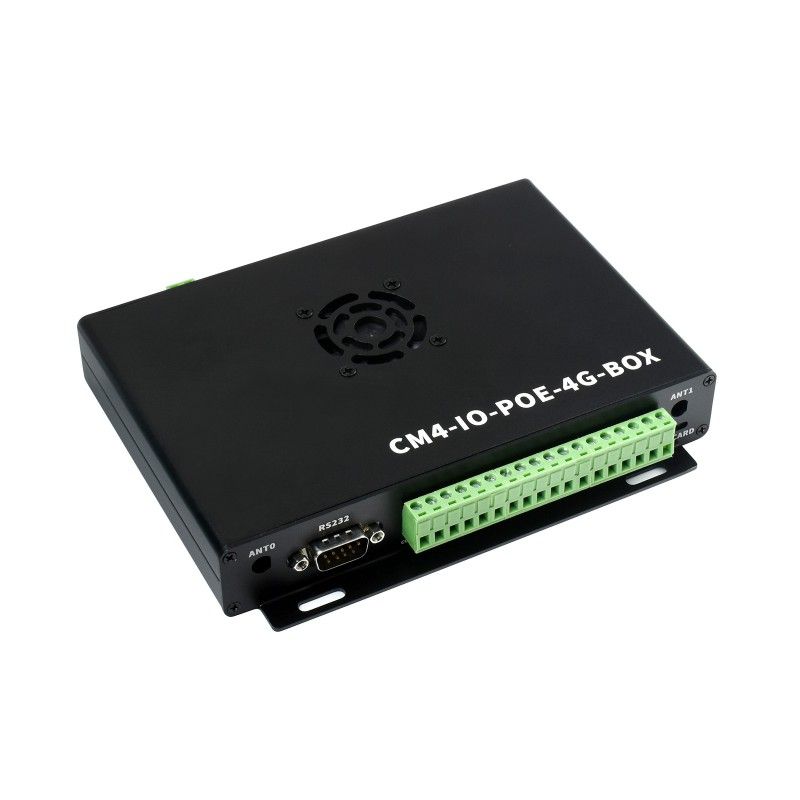

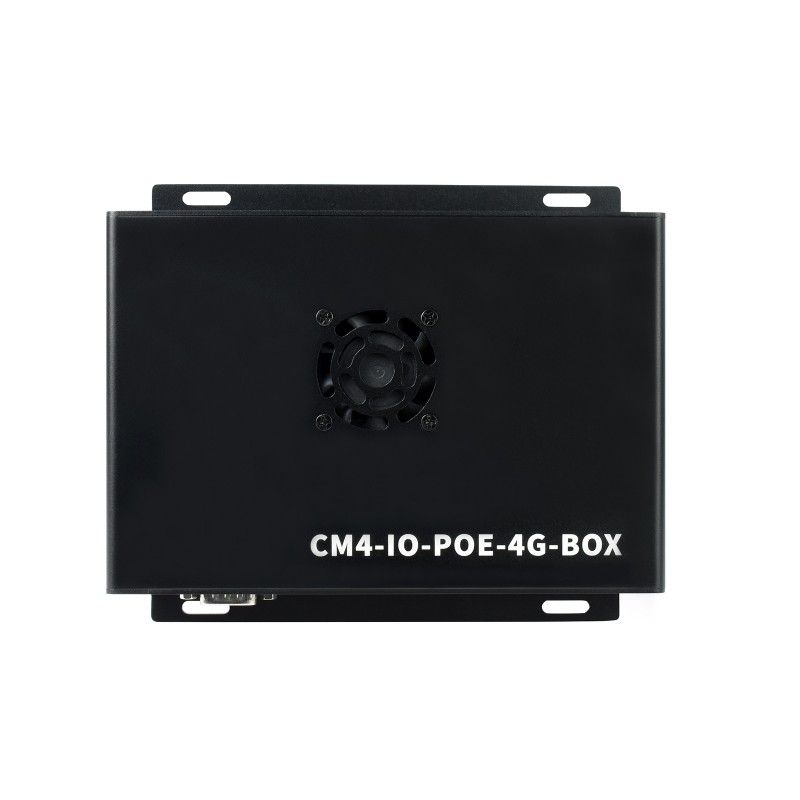

Базова плата та модуль захищені двочастинним металевим корпусом з отворами під інтерфейси та вихід під зовнішню антену (антена не входить до комплекту). Вбудований вентилятор покращує теплообмін.

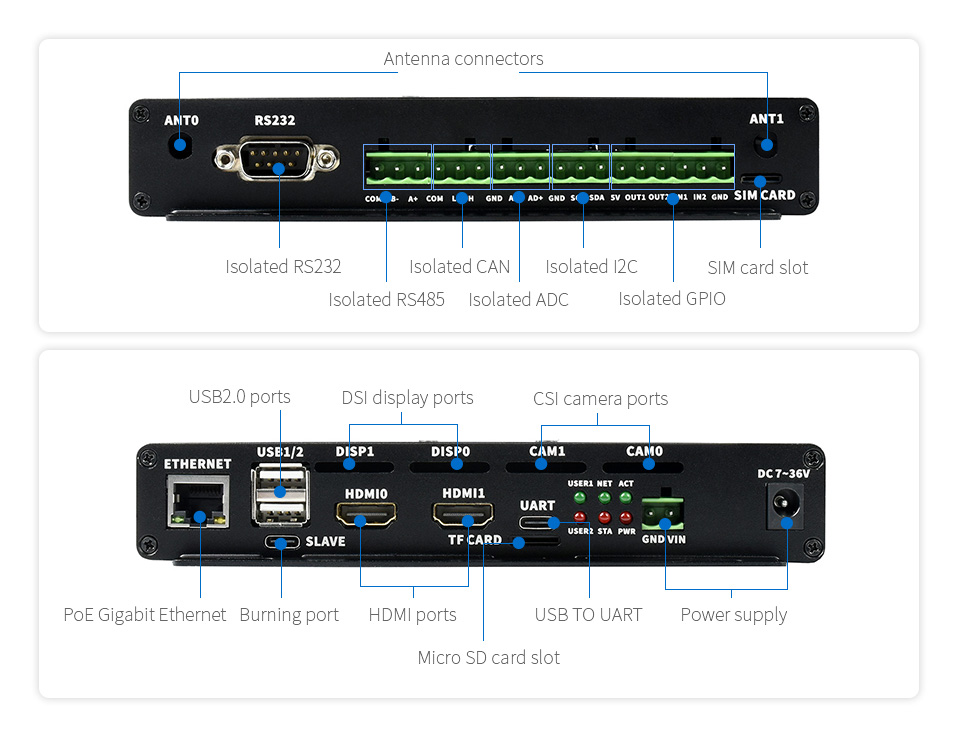

Маркування виводів інтерфейсів на корпусі.

Призначення та основні можливості

Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer (Waveshare 20785) — промислові IoT-системи, контролери, шлюзи та вбудовані рішення на Compute Module 4. Форм-фактор: носійна плата CM4 у металевому корпусі для монтажу в шафах, на стінах і в обладнанні.

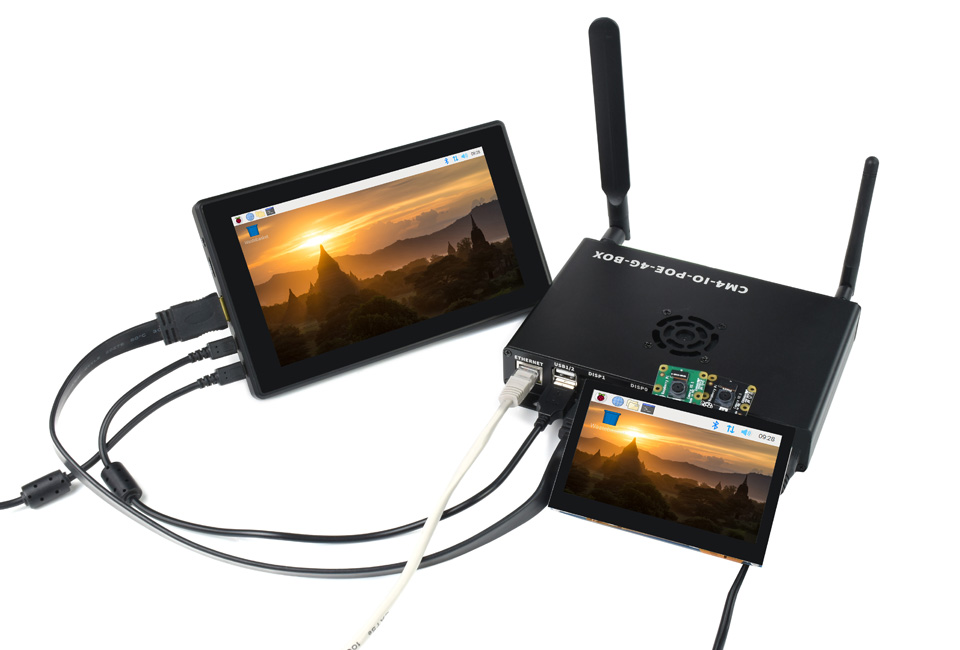

Дротовий Ethernet (зокрема PoE) і стільниковий зв’язок через M.2-модем, дисплеї та камери MIPI, ізольовані промислові порти (GPIO, I2C, CAN, RS485, RS232, диференціальний АЦП) — для збору даних, відеоспостереження та віддаленого моніторингу.

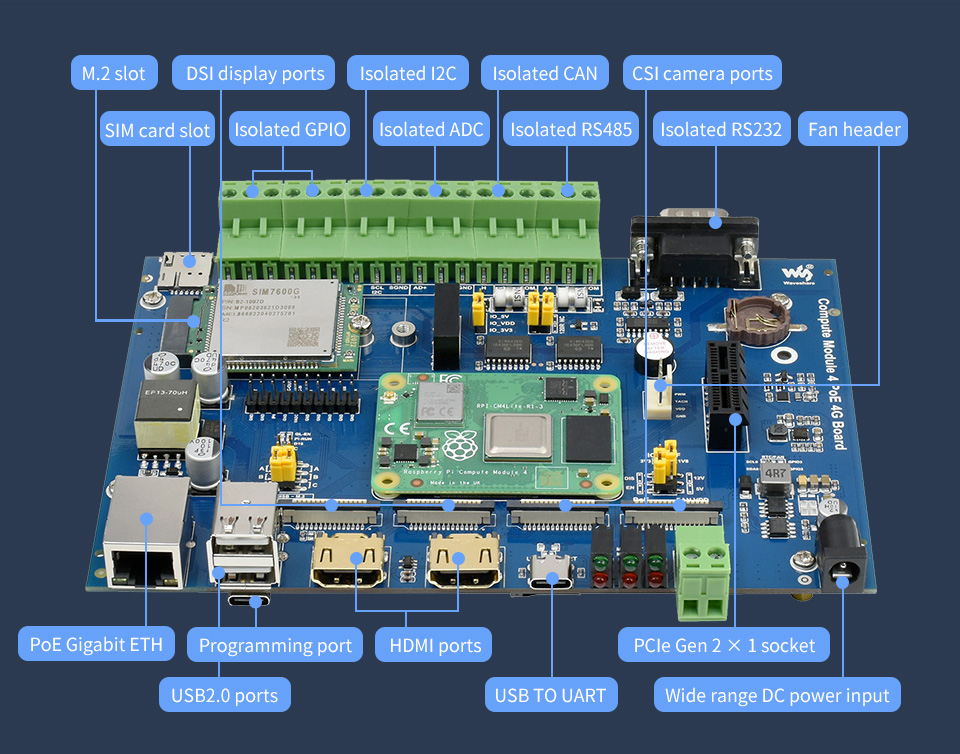

Інтерфейси та підключення

Основні порти для промислових задач:

• 2 × HDMI — до 4K 30 fps, монітори та панелі оператора
• 2 × USB 2.0 — периферія
• Ethernet 10/100/1000 з PoE — Gigabit RJ45
• M.2 B KEY — 5G/4G; рекомендовані модулі: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2
• Слот SIM — залежно від модему (5G/4G/3G/2G)
• 2 × MIPI DSI — дисплеї
• 2 × MIPI CSI — камери
• Ізольовані інтерфейси: GPIO, I2C, CAN, RS485, RS232, диференціальний АЦП
• PCIe Gen 2 × 1
• USB TO UART — налагодження CM4

Живлення, конструкція та монтаж

• Вхід живлення 7–36 В — широкий діапазон; у комплекті адаптер 12 В / 2 А
• PoE Ethernet — за наявності відповідного PoE-обладнання
• Вентилятор — керування через роз’єм FAN; охолодження CM4 у закритому корпусі
• Корпус wall-mount — метал, дві частини, отвори під інтерфейси
• RTC — тримач під CR1220 (батарея не входить)

Індикація стану CM4 і M.2, користувацький LED, зумер для подій.

Накопичувач та програмування

• microSD (знизу) — для CM4 Lite з попередньо записаною системою
• USB-C для програмування (знизу) — запис образу на CM4 з eMMC

Розміри, виробник та країна походження

• Габарити: 172 × 117 × 29,3 мм
• Вага: 0,643 кг
• Виробник: Waveshare
• Модель: 20785
• Країна виробника: Made in China

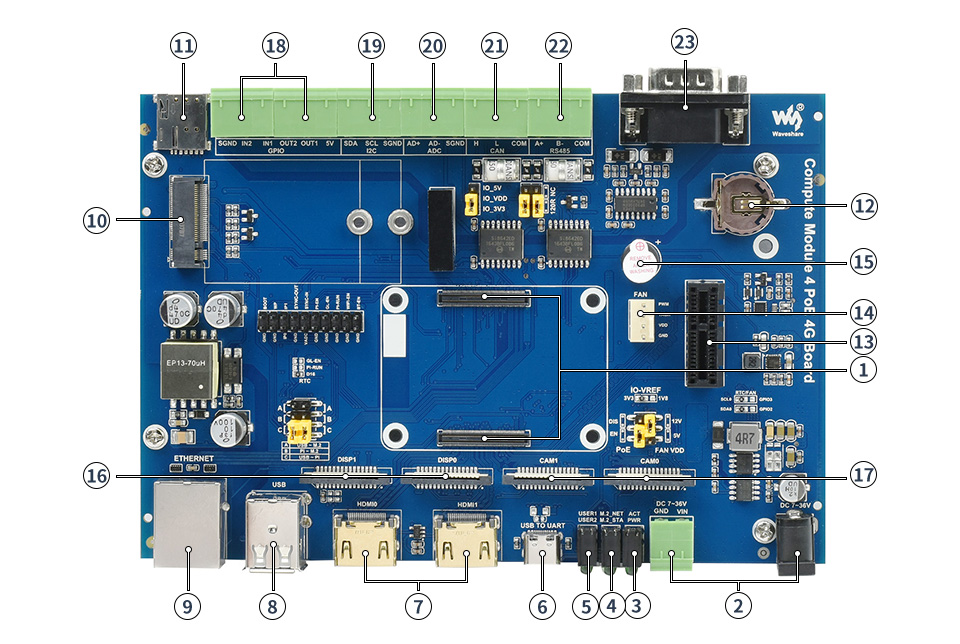

Основні елементи базової плати:

1. Роз’єм Compute Module 4
2. Вхід живлення — 7–36 В постійного струму
3. Індикатори CM4:
   • червоний — живлення Raspberry Pi
   • зелений — робочий стан Raspberry Pi
4. Індикатори M.2:
   • червоний — увімкнення модуля
   • зелений — робочий стан модуля
5. Користувацький LED — тести вводу-виводу / стан застосунку
6. USB TO UART — послідовне налагодження
7. HDMI — 2 порти, подвійний вихід 4K 30 fps
8. USB 2.0 — 2 порти типу A
9. RJ45 Gigabit Ethernet 10/100/1000 Мбіт/с з PoE
10. Слот M.2 — модуль 5G/4G
11. Слот SIM — 5G/4G/3G/2G (залежно від модему)
12. Тримач батареї RTC — CR1220
13. PCIe Gen 2 × 1
14. Роз’єм FAN — регулювання та вимірювання швидкості
15. Зумер
16. DISP — 2 × MIPI DSI
17. CAM — 2 × MIPI CSI
18. Ізольований GPIO
19. Ізольований I2C
20. Ізольований АЦП (диференційний вхід)
21. Ізольований CAN
22. Ізольований RS485
23. Ізольований RS232

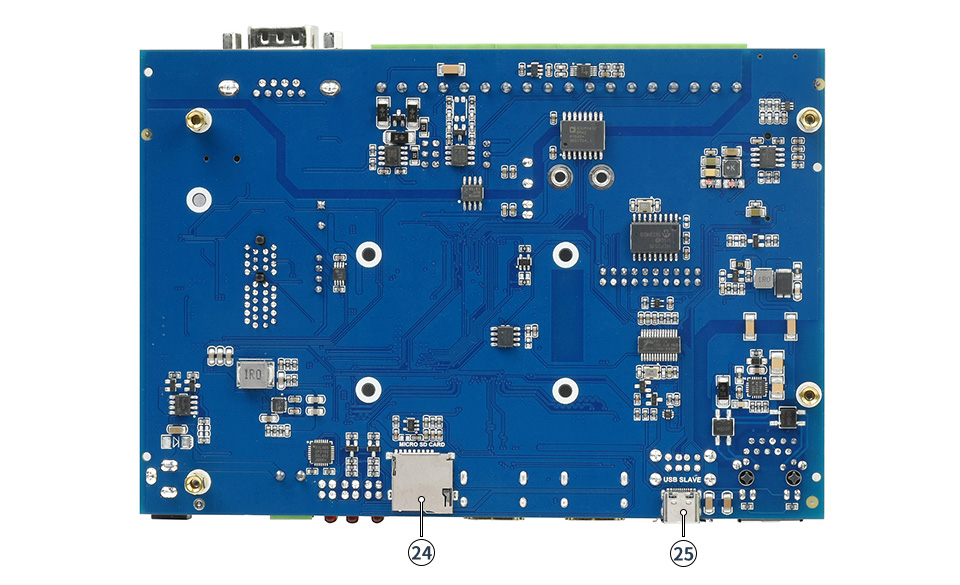

24. microSD (знизу) — для CM4 Lite
25. USB-C для програмування (знизу) — запис образу на eMMC

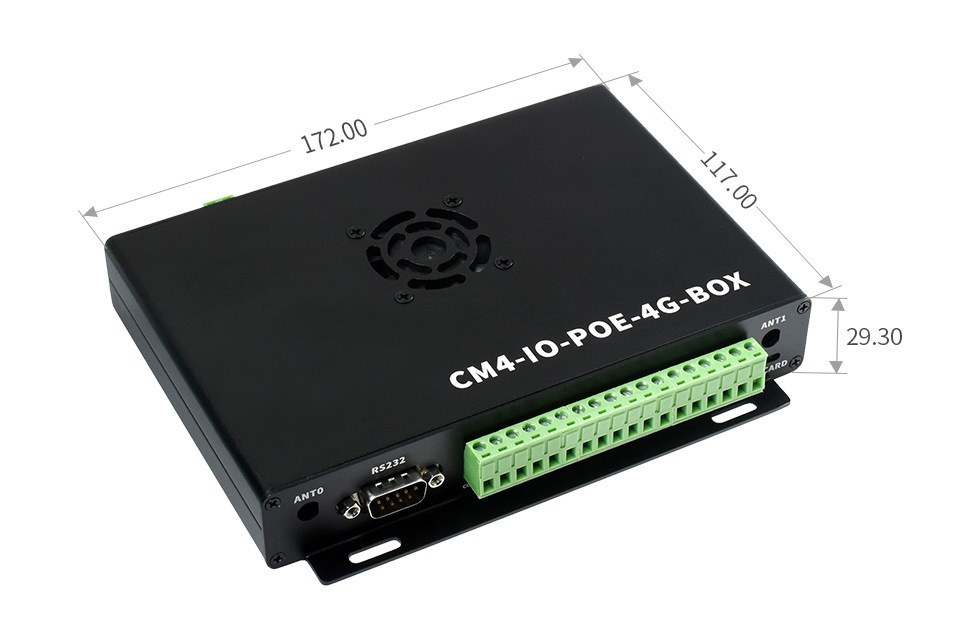

Габаритні розміри (корпус): 172 мм × 117 мм × 29,3 мм

Інформація для розробників (Wiki): Compute_Module_4_PoE_4G_Board

Комплектація

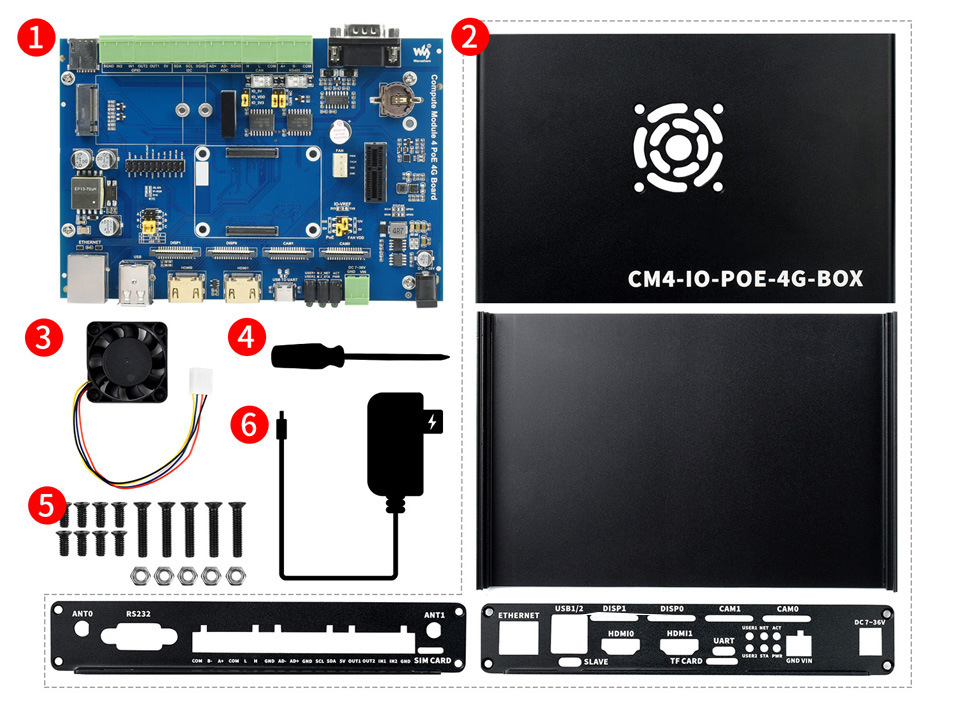

До комплекту поставки входять:

1. Базова плата Compute Module 4 PoE 4G × 1
2. Металевий корпус (верх і низ) × 1
3. Вентилятор 4010, ШІМ, 12 В × 1
4. Викрутка × 1
5. Пакет гвинтів × 1
6. Адаптер живлення 12 В / 2 А × 1
