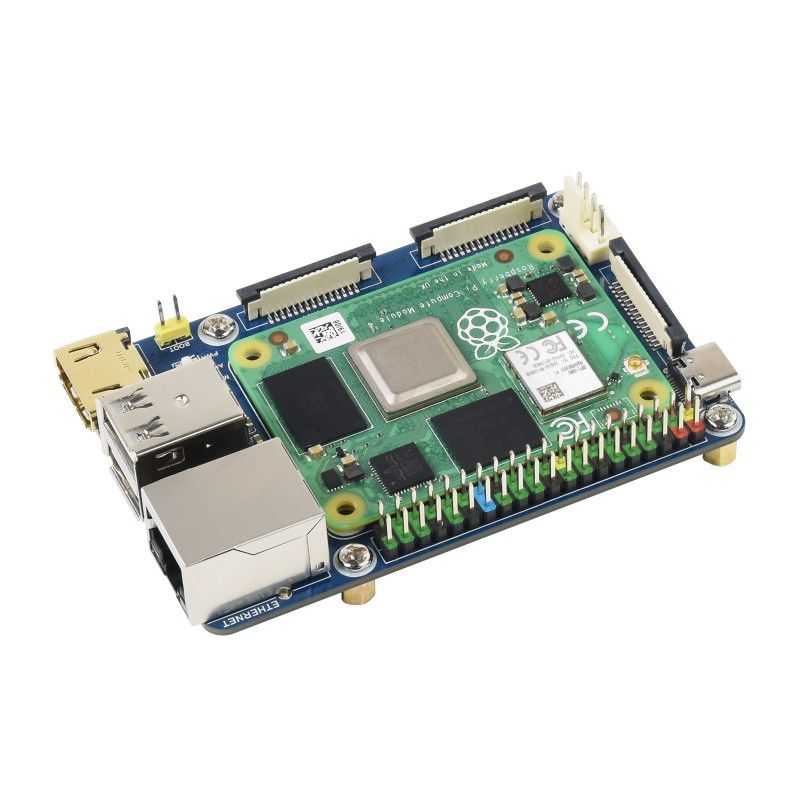

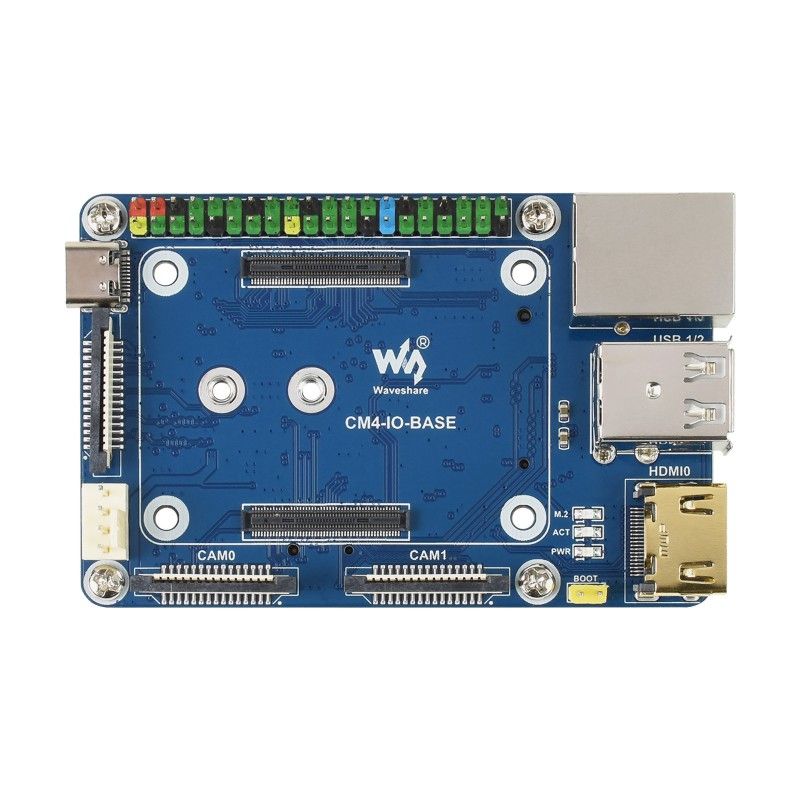

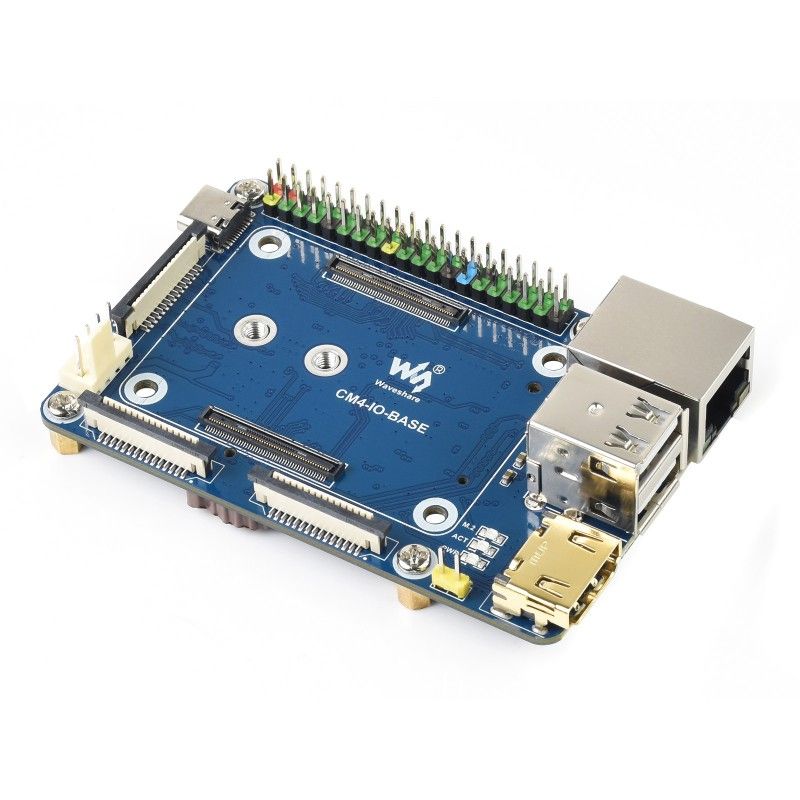

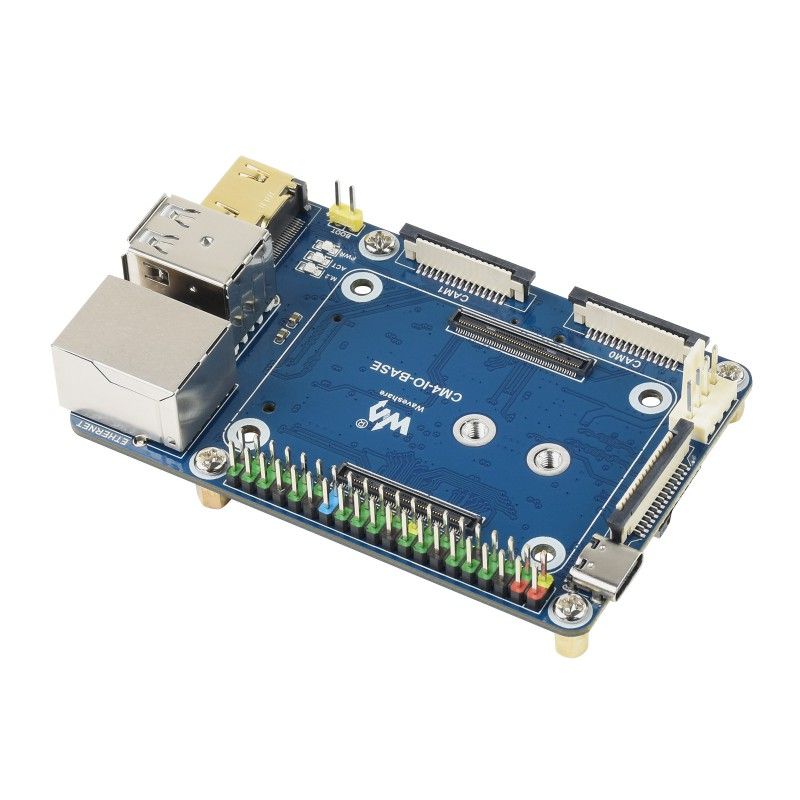

Raspberry Pi Compute Module 4 I/O Mini Base Board (B) (19602) плата розширення для CM4

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

Raspberry Pi Compute Module 4 I/O Mini Base Board (19602) — компактна носійна плата для Raspberry Pi Compute Module 4 з повнорозмірними роз’ємами: Gigabit Ethernet RJ45, HDMI, USB, MIPI для камери та дисплея, 40-контактний GPIO з кольоровим маркуванням. Є тримач батареї RTC і слот M.2 Key M для NVMe SSD (PCIe). За набором портів нагадує компактну Raspberry Pi 4 Model B, але на базі CM4.

Призначення та можливості плати

Raspberry Pi Compute Module 4 I/O Mini Base Board (B) (19602) від Waveshare — компактна носійна плата форм-фактора CM4 для систем на базі Raspberry Pi Compute Module 4. Виводить інтерфейси CM4: 1 × HDMI (повнорозмірний), 2 × USB 2.0, 40-контактний GPIO, Gigabit Ethernet RJ45 (10/100/1000 Мбіт/с). Слот M.2 Key M (NVMe, PCIe) — для швидкого SSD або сумісних модулів.

Підходить для вбудованих систем, медіацентрів, промислових контролерів, навчальних стендів і прототипів, де потрібен доступ до інтерфейсів CM4 і надійний монтаж у корпус.

Основні інтерфейси та підключення

• Форм-фактор: носійна плата для CM4, сумісна з усіма варіантами Compute Module 4
• HDMI: HDMI0 (до 4K 30 кадрів/с) + роз’єм HDMI1 через FFC (до 4K 30 кадрів/с)
• USB: 2 × USB 2.0 типу A; додатковий USB 2.0 через FFC (перехідник)
• Ethernet: Gigabit RJ45, 10/100/1000 Мбіт/с
• Відео: MIPI DSI; 2 × MIPI CSI
• Пам’ять: слот microSD (лише CM4 Lite) + M.2 Key M для NVMe або інших PCIe-модулів
• GPIO: 40-контактний роз’єм з кольоровим маркуванням
• Живлення / програмування: 5 В / 2,5 А; також для запису eMMC

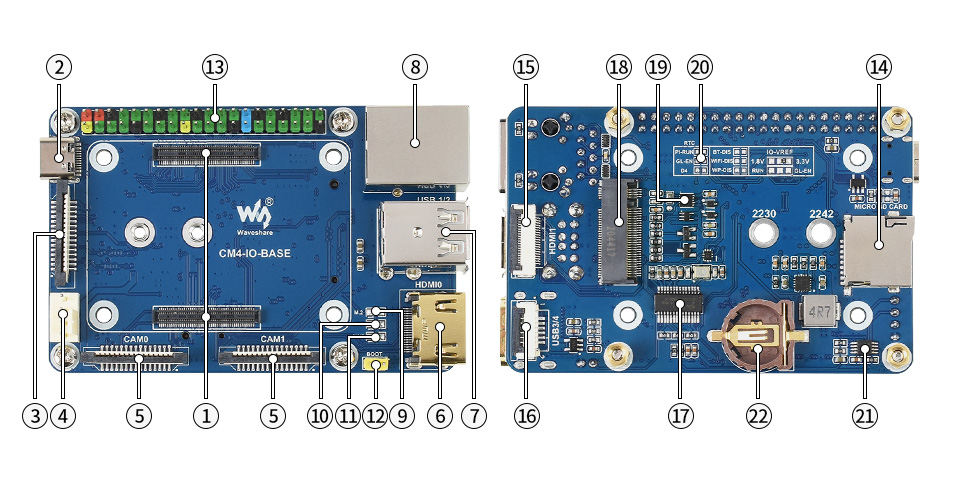

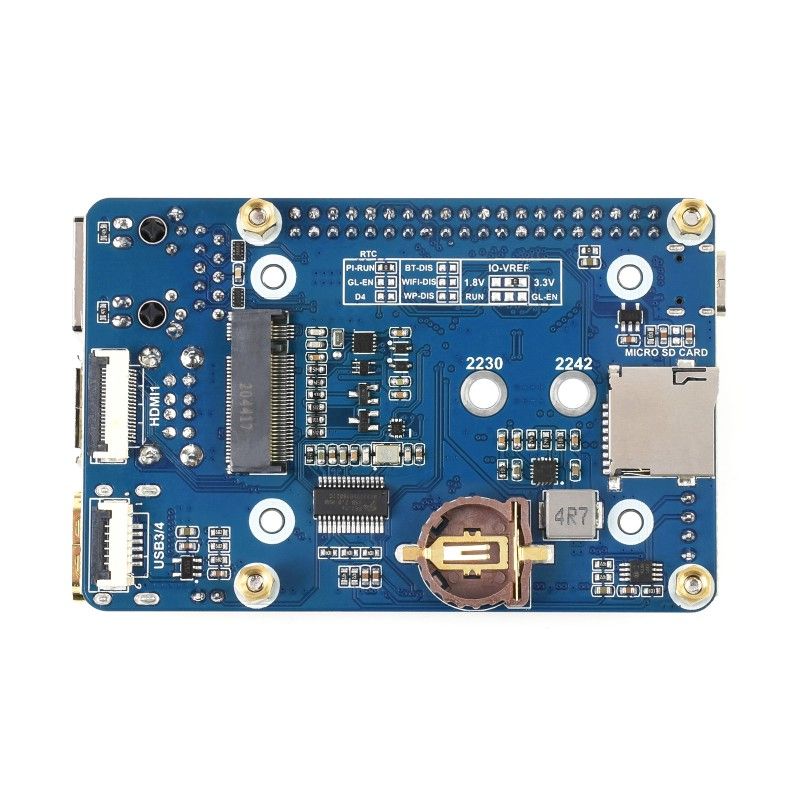

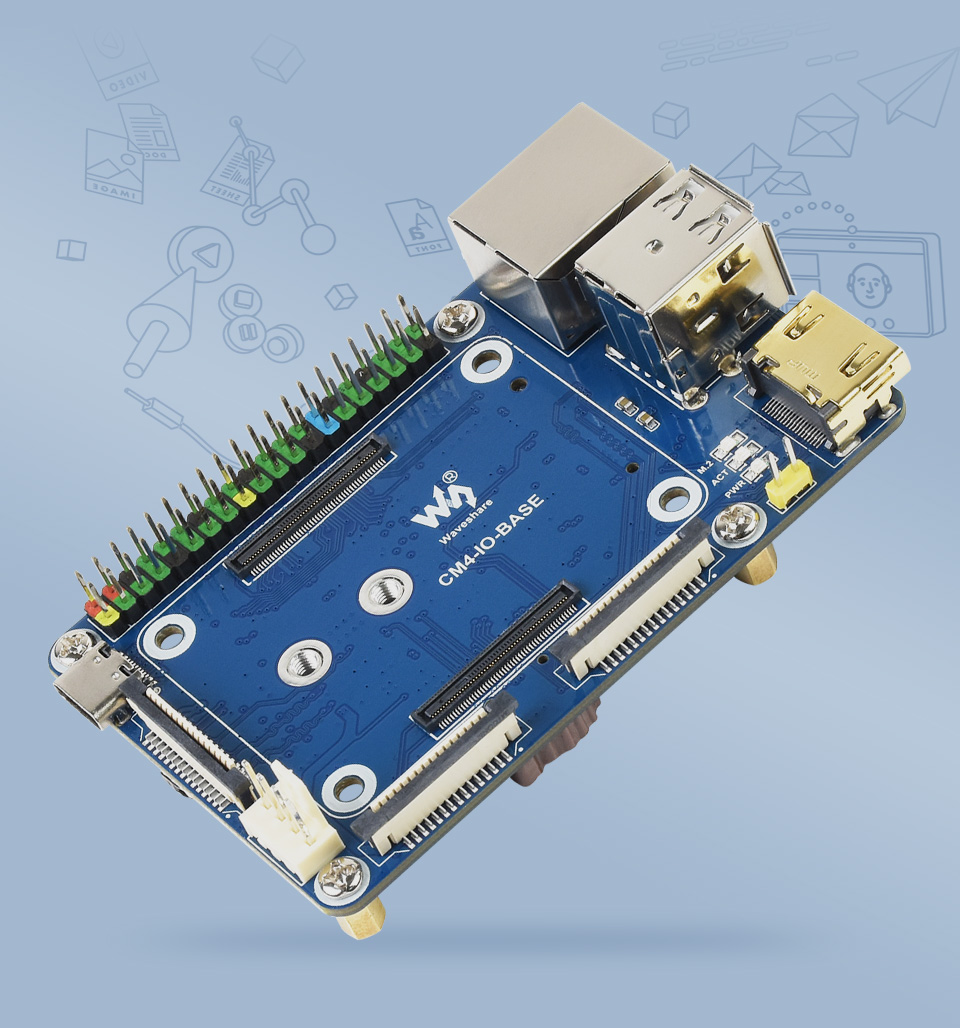

Функціональні елементи плати

Елементи конструкції:

1. Роз’єм CM4 — усі варіанти Compute Module 4
2. Роз’єм живлення / програмування — 5 В / 2,5 А або запис eMMC
3. Порт MIPI DSI
4. Роз’єм FAN — вентилятор; регулювання та вимірювання швидкості
5. 2 порти MIPI CSI
6. HDMI0 — до 4K 30 кадрів/с
7. 2 порти USB 2.0
8. Gigabit Ethernet RJ45
9. Індикатор M.2 — стан інтерфейсу M.2
10. Індикатор ACT — робочий стан Raspberry Pi
11. Індикатор PWR — живлення від БП
12. Вибір BOOT:
    • перемичка закорочена: завантаження через USB-C;
    • перемичка відкрита: завантаження з eMMC або microSD.
13. 40-контактний GPIO
14. Слот microSD — карта з попередньо записаним образом (лише Lite)
15. HDMI1 FFC — до 4K 30 кадрів/с
16. USB 2.0 FFC — через перехідник
17. FE1.1S — USB-хаб, один порт USB до чотирьох ліній
18. Слот M.2 — NVMe SSD або модулі з PCIe M.2 Key M
19. RTC — пробудження, вимикання, перезавантаження тощо
20. Вибір переривання RTC:
    • PI-RUN: перезавантаження CM4 при перериванні RTC
    • GL-EN: відключення CM4 при перериванні RTC
    • D4: сигнал D4 при перериванні RTC
21. EMC2301 — контролер вентилятора (регулювання / вимірювання швидкості)
22. Тримач батареї RTC — CR1220

Габарити, вага та походження

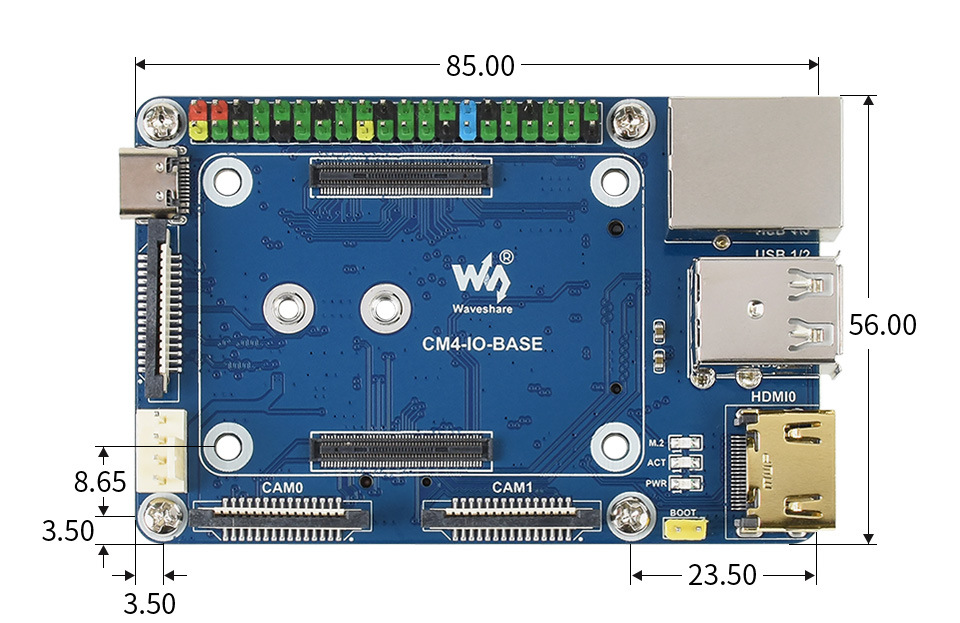

Габаритні розміри: 85 мм × 56 мм. Вага: 0,049 кг.

• Виробник: Waveshare
• Модель: 19602
• Країна виробника: Made in China

Інформація для розробників (Wiki): CM4-IO-BASE-B

Комплектація

До комплекту поставки входять:

1. Базова плата CM4-IO-BASE-B × 1
2. Гвинт для кріплення SSD × 1
