STMicroelectronics STM32F407G-DISC1 Discovery плата розробника на STM32F407

STM32F407G-DISC1 (V32908) — набір розробника STMicroelectronics для STM32F407 (Arm Cortex-M4 + FPU). Аудіо, сенсорика та високопродуктивні вбудовані системи. Серія STM32 Discovery Kits. Made in China.

На платі: ST-LINK/V2-A, 3-осьовий акселерометр ST-MEMS, цифровий мікрофон, аудіо ЦАП із динаміком класу D, LED, кнопки, USB OTG Micro-AB.

Призначення та застосування

• Обробка аудіо в реальному часі
• MEMS: акселерометр, мікрофон
• USB-пристрої на STM32F407 (OTG FS)
• Вивчення периферії; налагодження в STM32CubeIDE, IAR, MDK-ARM

Роз’єми розширення — підключення дочірніх плат і інтеграція в більші апаратні проєкти.

Ключові характеристики

• MCU: STM32F407VGT6, Cortex-M4 + FPU, 1 МБ Flash, 192 КБ RAM, LQFP100
• ST-LINK/V2-A — USB: device, віртуальний COM, debug (re-enumeration)
• USB OTG FS (Micro-AB); LED VBUS / overcurrent (LD7, LD8)
• 3-осьовий акселерометр ST-MEMS
• Всенаправлений цифровий мікрофон ST-MEMS
• Аудіо ЦАП + динамік класу D; вихід на навушники
• LED: LD1 (USB); LD2 (3,3 В); LD3–LD6 (користувацькі); LD7/LD8 (OTG)
• 2 × кнопки (користувацька та Reset)
• Роз’єми: USB Micro-AB, jack навушників, pin header 2,54 мм (LQFP100)
• Живлення: ST-LINK, USB VBUS або зовнішнє; на додаток 3 В / 5 В
• ПЗ: STM32CubeF4, STSW-STM32068 (legacy SPL), приклади; IAR, MDK-ARM, STM32CubeIDE

Інтерфейси, живлення та ПЗ

Живлення через ST-LINK, VBUS або 3 В / 5 В — зручно для лабораторії та макету. Виведення LQFP100 (2,54 мм) — Discovery як центральний модуль експерименту.

STM32CubeF4 та приклади — швидкий старт: USB, аудіо, GPIO, таймери, датчики.

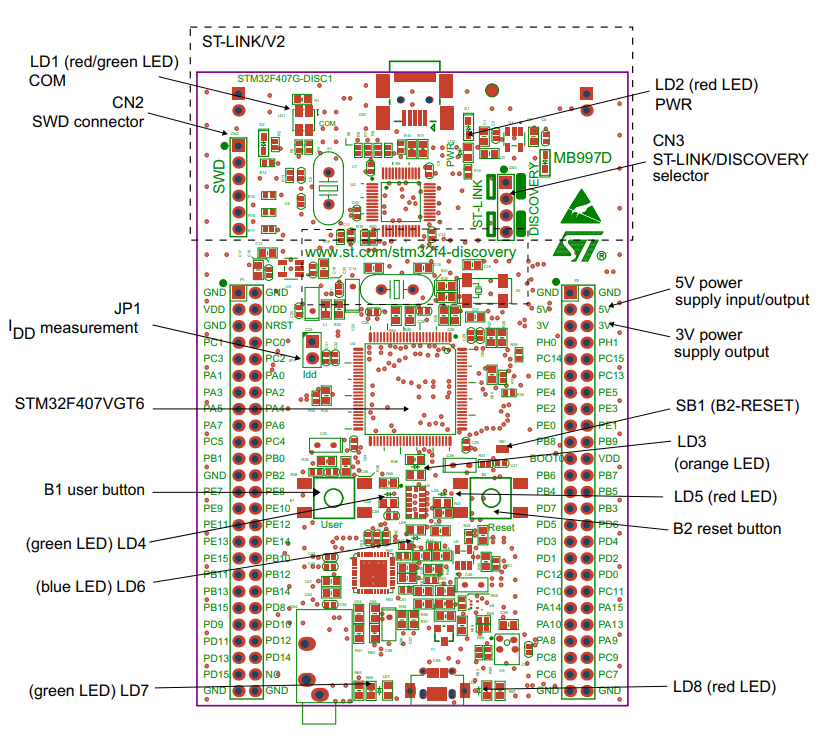

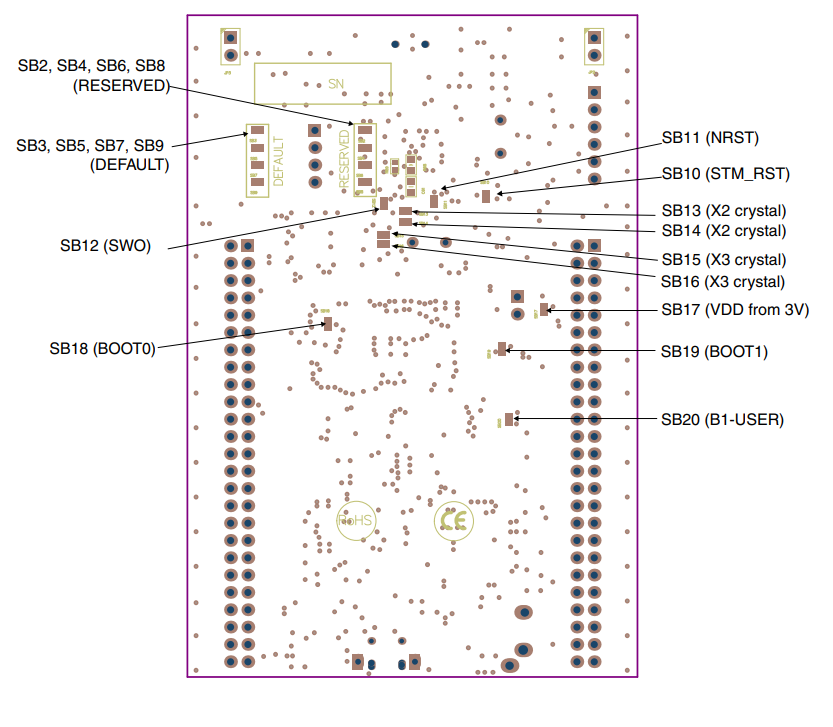

Блок-схема та елементи плати

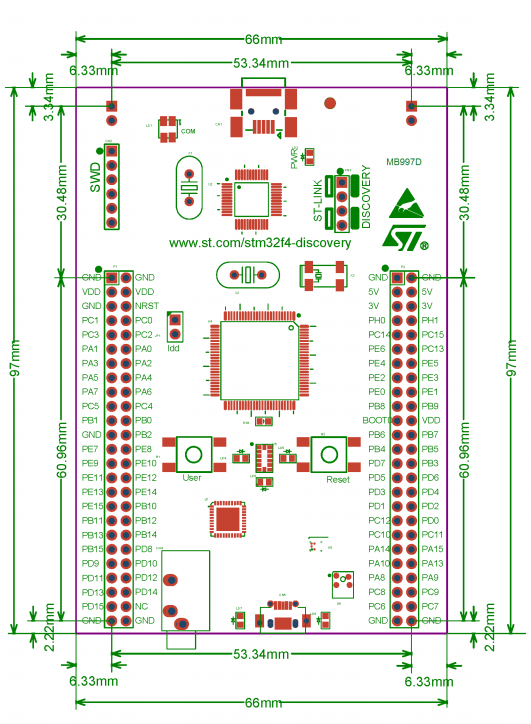

Габарити
