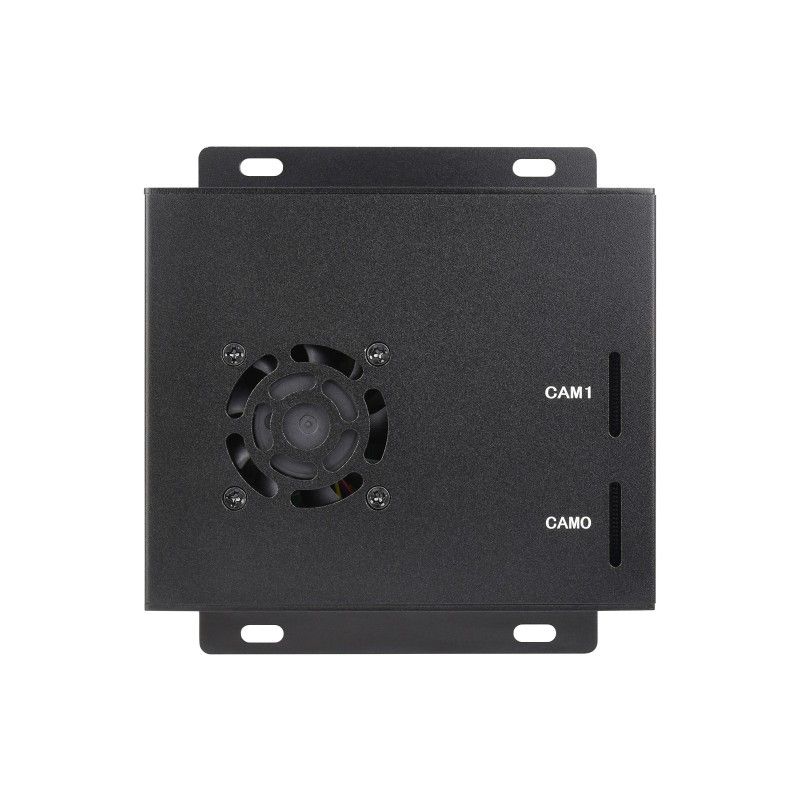

Raspberry Pi Compute Module 4 WiFi6 Dual ETH міні-комп’ютер (23808)

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

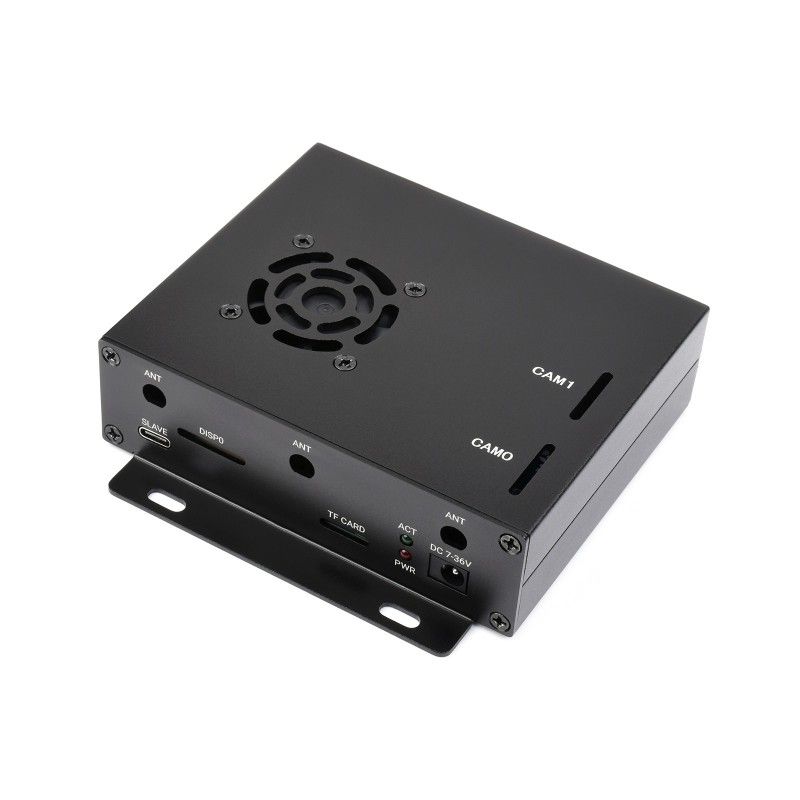

Raspberry Pi Compute Module 4 WiFi6 Dual ETH Mini-Computer (23808) — набір Waveshare: плата Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589) у металевому корпусі з вентилятором. Два Ethernet, Wi‑Fi 6 (802.11ax) (залежно від варіанту CM4 і/або модуля в слоті M.2 E key, наприклад AX200 / AX210), інтерфейси для дисплея, камер і USB-периферії. Made in China.

Увага: CM4 і модуль Wi‑Fi M.2 до комплекту зазвичай не входять — на ілюстраціях лише для прикладу; уточнюйте постачання.

Два RJ45 (Gigabit + 100 Мбіт/с) — сегментація WAN/LAN, шлюз, маршрутизація. Слот M.2 E key — бездротові NIC та інші сумісні E-key модулі (не NVMe SSD формату M key).

Призначення та застосування

Компактні мережеві пристрої на базі Compute Module 4: шлюзи, роутери, IoT-шлюзи, невеликі сервери, освітні та лабораторні стенди. Роз’єм CM4 і 40-pin GPIO — інтеграція з HAT і периферією Raspberry Pi.

Металевий корпус, вентилятор і настінне кріплення — зручно для щитів, стін і телекомунікаційних шаф.

Мережа та інтерфейси

Dual Ethernet — Gigabit і 100 Мбіт/с. Wi‑Fi 6 через сумісний CM4 і/або модулі в M.2 E key (AX200, AX210 тощо).

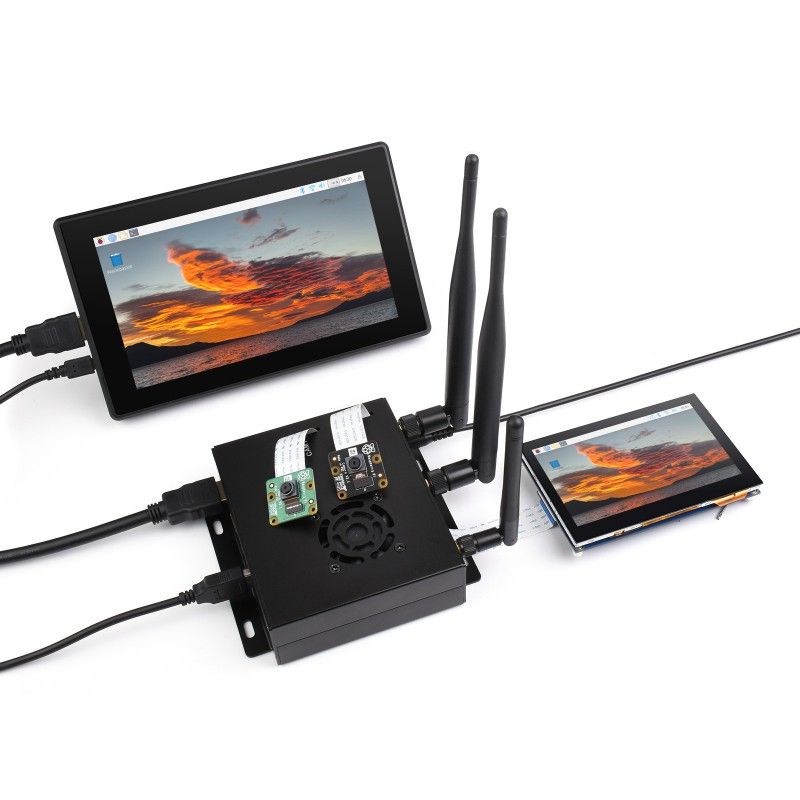

USB 2.0 × 3 — накопичувачі, адаптери, сенсори. HDMI × 2 — до 4K 30 fps; MIPI DSI × 1; MIPI CSI-2 × 2 — мультимедіа та відеоспостереження.

Конструкція та живлення

Підтримка CM4 Lite (microSD) і CM4 з eMMC. RTC з батареєю — коректний час для серверних і мережевих задач.

Вхід живлення 7–36 В — адаптери, промислові БЖ. У комплекті блок 12 В / 2 А. Корпус з вирізами під порти; вентилятор і вентиляційні отвори покращують охолодження під навантаженням.

Технічні характеристики (плата)

• CM4: усі варіанти Compute Module 4
• Мережа: Gigabit Ethernet RJ45 × 1; Ethernet RJ45 100 Мбіт/с × 1
• USB: USB 2.0 × 3
• PCIe: M.2 E key
• GPIO: 40-pin × 1
• DSI: MIPI DSI × 1 (FPC 15 pin, крок 1,0 мм)
• CSI: MIPI CSI-2 × 2 (FPC 15 pin, крок 1,0 мм)
• HDMI: × 2 — до 4K 30 fps
• RTC: з батареєю та виводами для CM4
• microSD: для CM4 Lite (без eMMC)
• Живлення: 7–36 В
• Розмір плати: 109,0 × 91,5 мм

Стандартний роз’єм CM4 і кольоровий 40-pin GPIO; серія Compute Module 4 Lite / eMMC.

M.2 E key — модулі Wi‑Fi (AX200, AX210 тощо).

Два RJ45: Gigabit і 100 Мбіт/с.

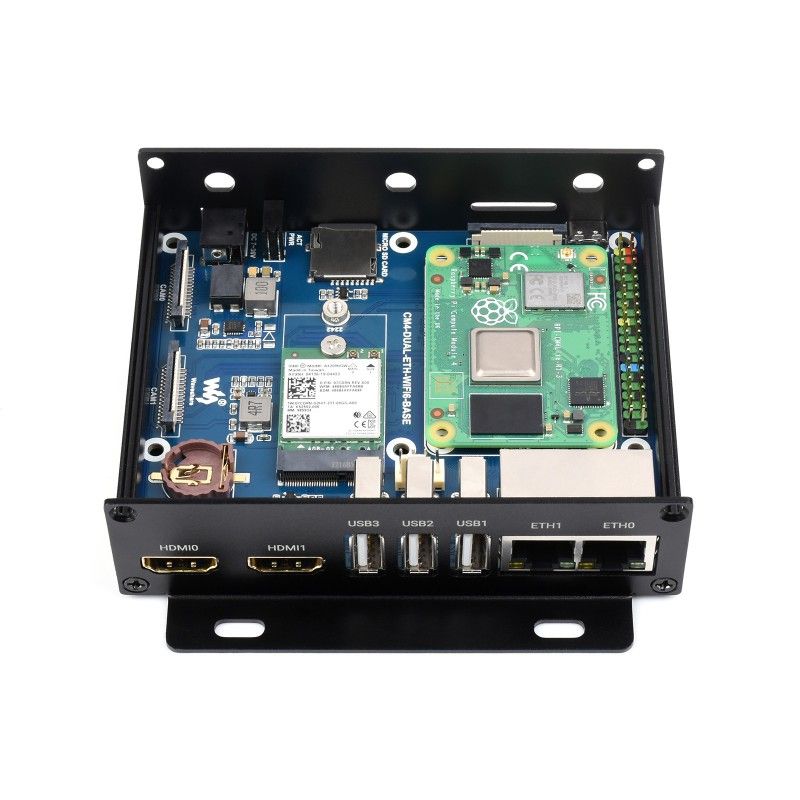

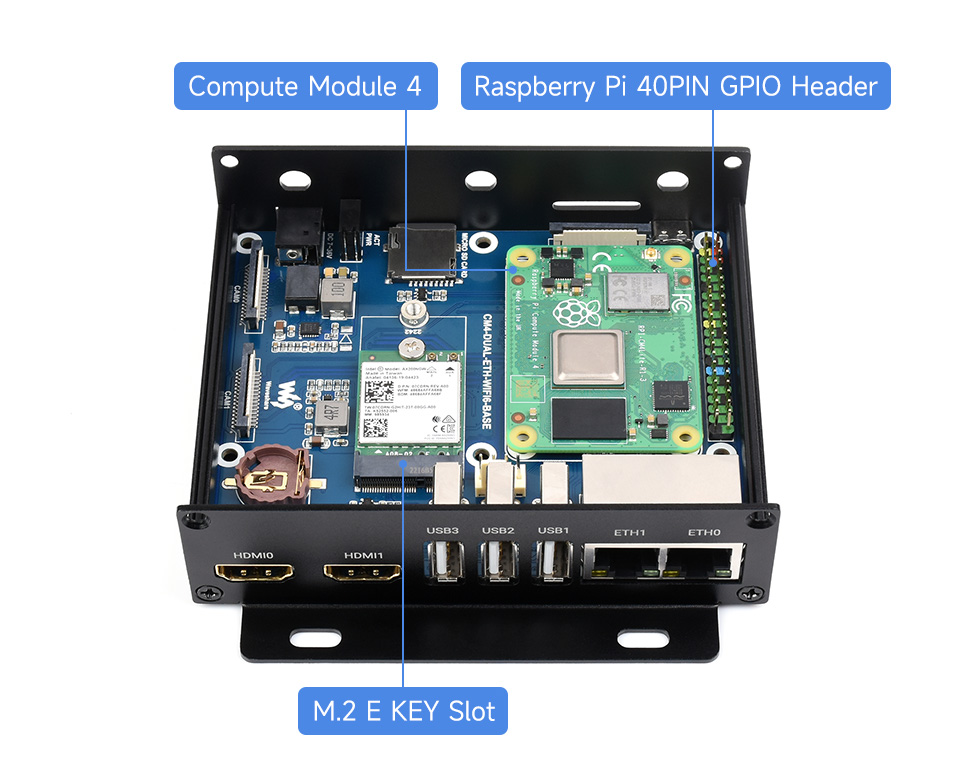

Елементи плати в корпусі:

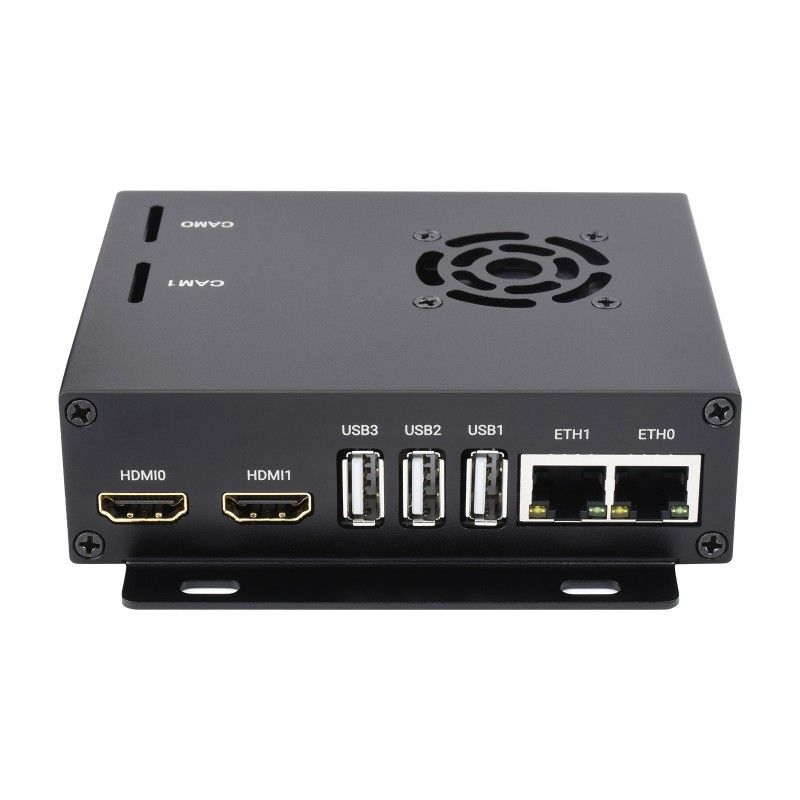

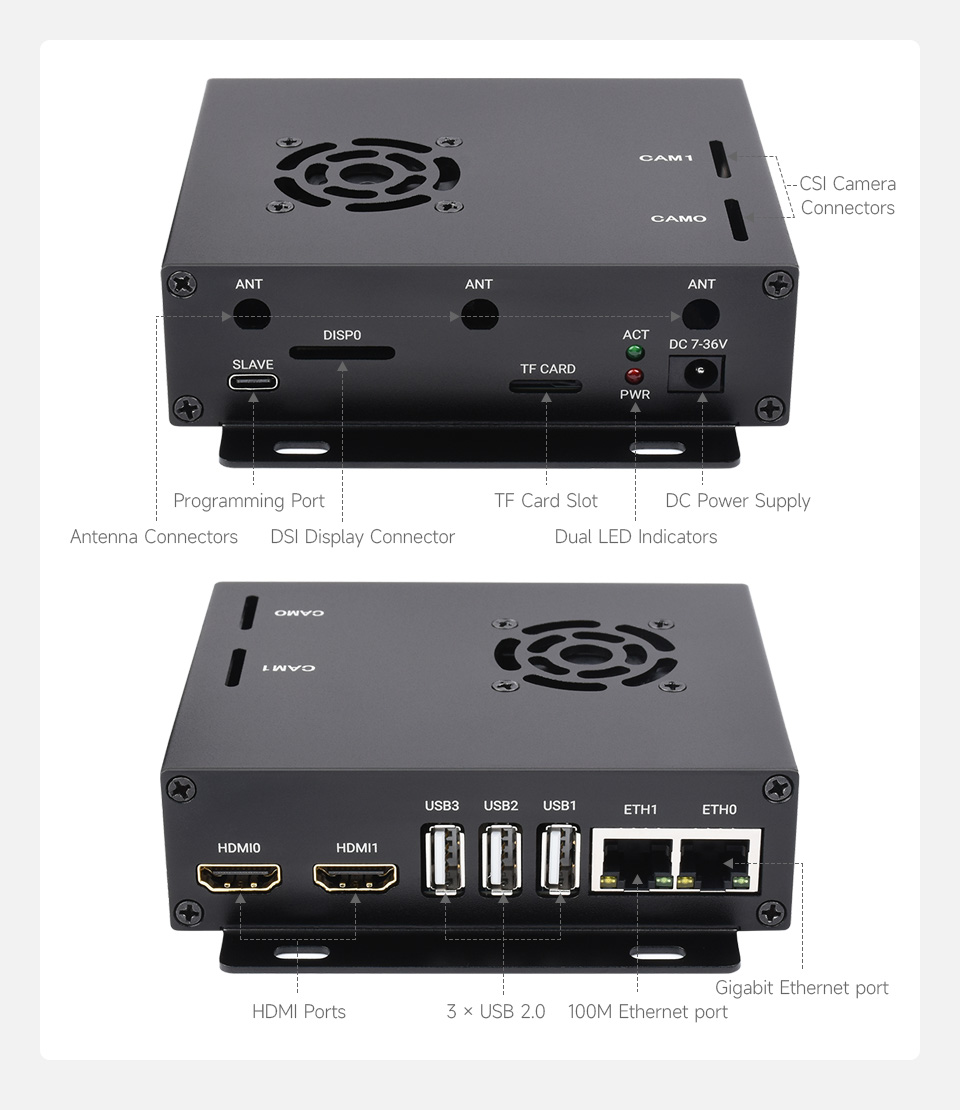

Точні вирізи в корпусі з маркуванням — кожен отвір збігається з роз’ємом.

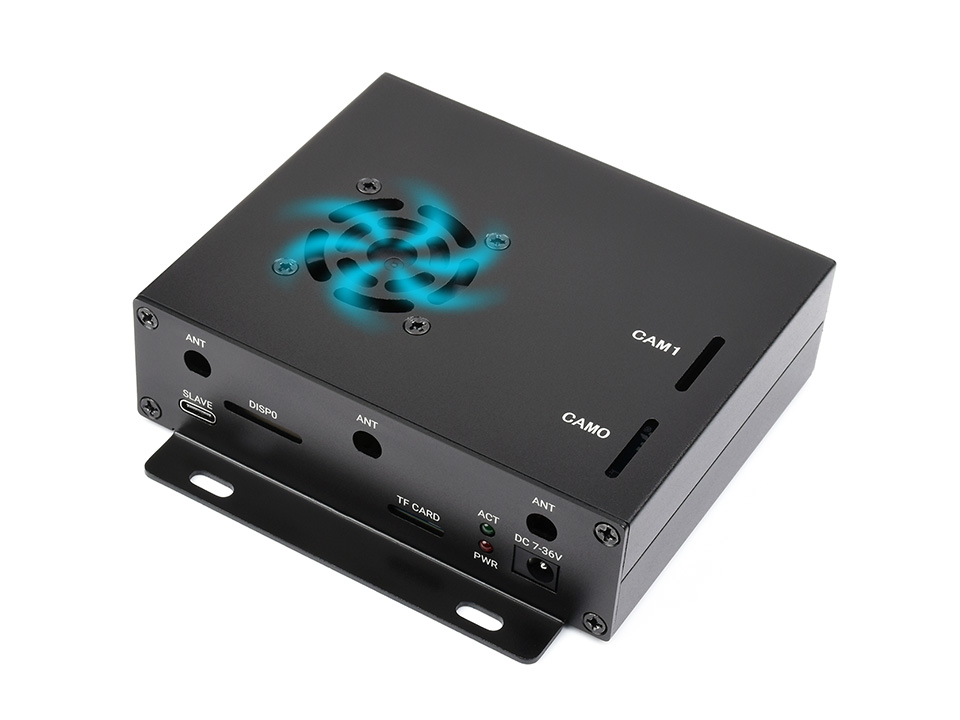

У комплекті вентилятор і вентиляційні отвори для кращого тепловідведення.

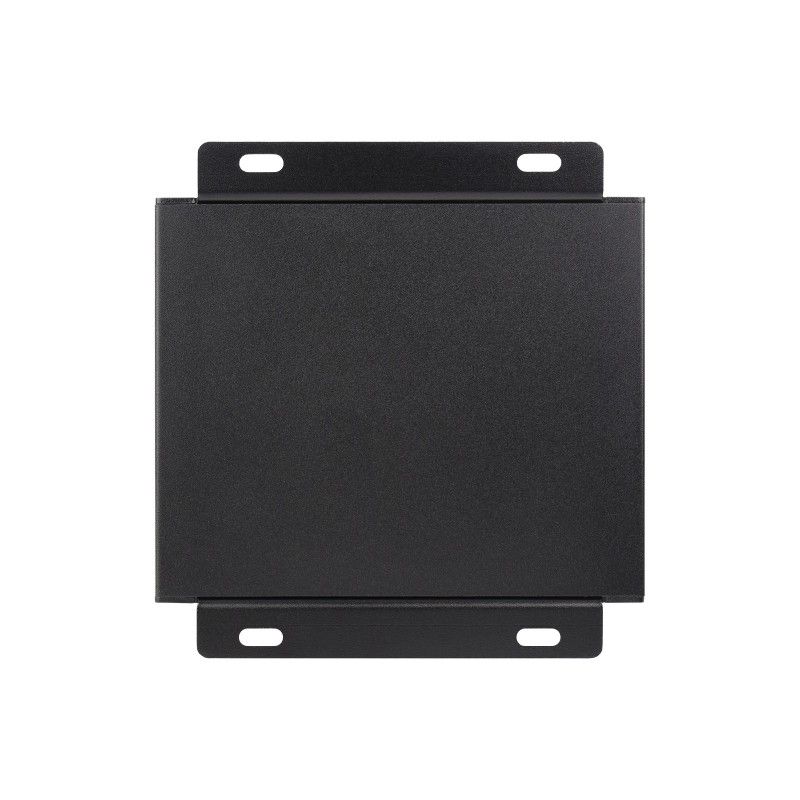

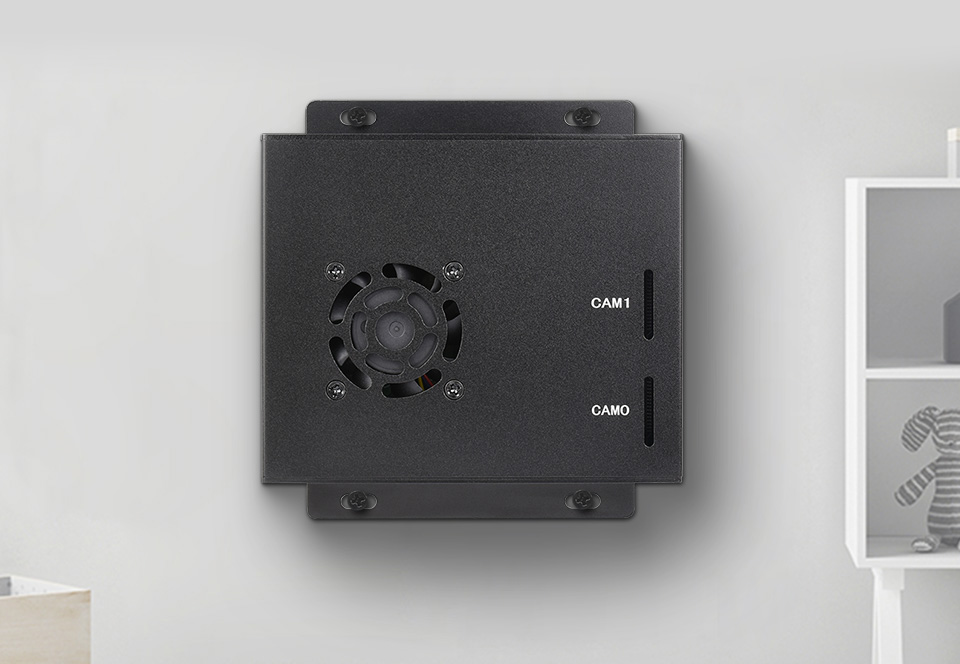

Отвори для настінного кріплення з двох боків корпусу.

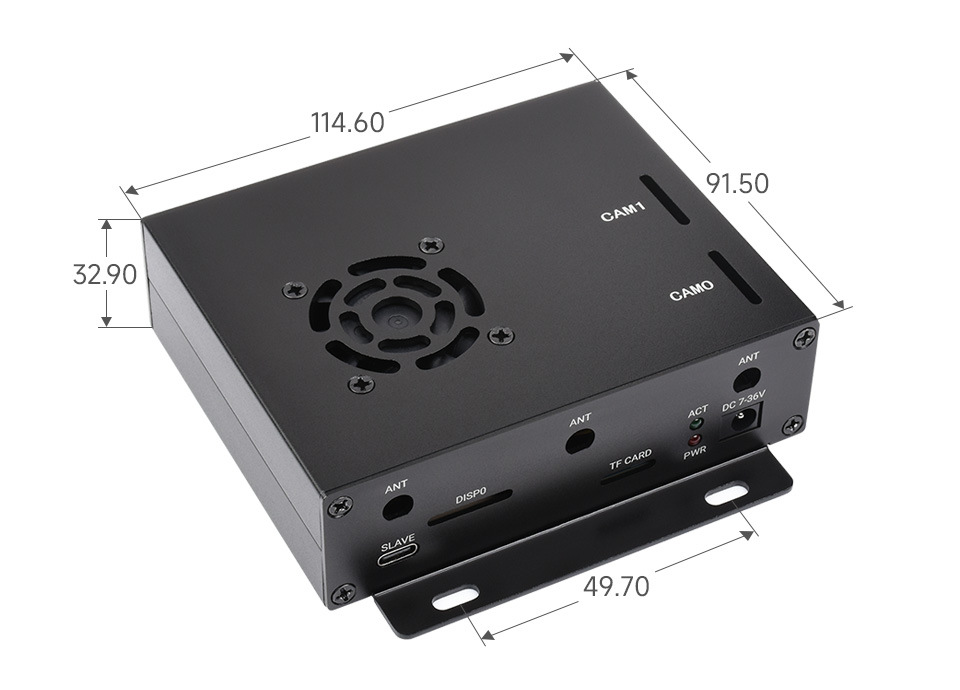

Габарити корпусу (збірка): 114,6 мм × 91,5 мм × 32,9 мм. Вага: 0,441 кг.

Wiki: CM4-DUAL-ETH-WIFI6-BASE

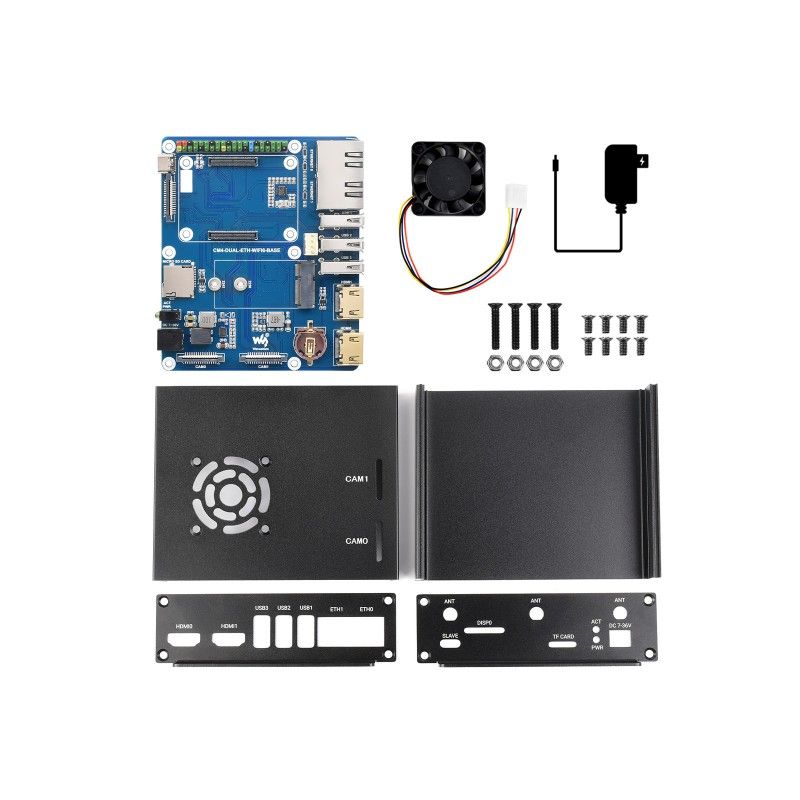

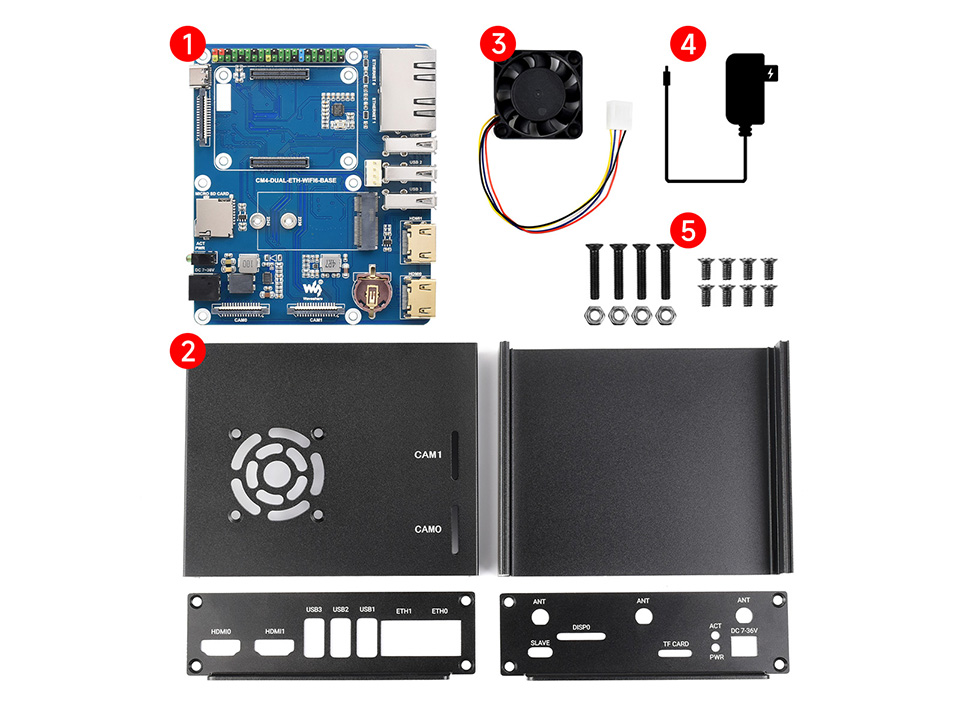

Комплект поставки

1. Плата CM4-DUAL-ETH-WIFI6-BASE × 1
2. Металевий корпус (верх і низ) × 1
3. Вентилятор Fan-4010-PWM-5V × 1
4. Блок живлення 12 В / 2 А × 1
5. Пакет гвинтів × 1
