Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589) плата розширення для CM4

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589) — розширювальна плата Waveshare для Compute Module 4. Два порти Ethernet, підтримка Wi‑Fi 6 (802.11ax) (залежно від варіанту CM4 і/або модуля в слоті M.2 E key, наприклад AX200 / AX210), інтерфейси для дисплея, камер і периферії. Для мережевих пристроїв, шлюзів, IoT і компактних робочих станцій. Made in China.

Увага: сам CM4 і окремий модуль Wi‑Fi M.2 (якщо не вбудований у ваш варіант CM4) до комплекту плати зазвичай не входять — уточнюйте комплектацію постачання.

Два RJ45: Gigabit і окремий порт 100 Мбіт/с — сегментація або резерв. Wi‑Fi 6 дає швидший і стабільніший WLAN порівняно з попередніми поколіннями.

Опис та призначення

Waveshare Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (модель 23589) — компактна носійна плата для CM4: дротові та бездротові мережі, дисплей, камери, розширення. Міні-сервери, шлюзи, мережеве обладнання, IoT.

Роз’єм CM4 і 40-pin GPIO — усі варіанти Compute Module 4 (Lite / eMMC) і сумісні HAT.

Мережа та бездротове підключення

• Gigabit Ethernet — RJ45 × 1
• Fast Ethernet — RJ45 × 1 (100 Мбіт/с) — окремий сегмент або резерв
• Wi‑Fi 6 (802.11ax) — за підтримки відповідного CM4 і/або модуля в M.2 E key
• M.2 E key — модулі Wi‑Fi (AX200, AX210 тощо) та інші сумісні E-key модулі (не NVMe SSD формату M key)

Інтерфейси та роз’єми

• CM4 — усі варіанти Compute Module 4
• USB 2.0 — × 3
• GPIO — 40-pin × 1
• MIPI DSI — × 1 (FPC 15 pin, крок 1,0 мм)
• MIPI CSI-2 — × 2 (FPC 15 pin, крок 1,0 мм)
• HDMI — × 2 — до 4K 30 fps
• RTC з гніздом під батарею та керуванням CM4
• microSD — для CM4 Lite (без eMMC)

Живлення, габарити та монтаж

• Живлення: 7–36 В — адаптери, промислові БЖ
• Плата: 109,0 × 91,5 мм

Основа для міні-комп’ютера на CM4 у вбудованих системах, лабораторних стендах і навчальних проєктах.

Технічні характеристики

• CM4: усі варіанти Compute Module 4
• Мережа: Gigabit Ethernet RJ45 × 1; Ethernet RJ45 100 Мбіт/с × 1
• USB: USB 2.0 × 3
• PCIe: M.2 E key
• GPIO: 40-pin × 1
• DSI: MIPI DSI × 1 (FPC 15 pin, крок 1,0 мм)
• CSI: MIPI CSI-2 × 2 (FPC 15 pin, крок 1,0 мм)
• HDMI: × 2 — до 4K 30 fps
• RTC: з батареєю та виводами для CM4
• microSD: для CM4 Lite (без eMMC)
• Живлення: 7–36 В
• Розміри: 109,0 × 91,5 мм

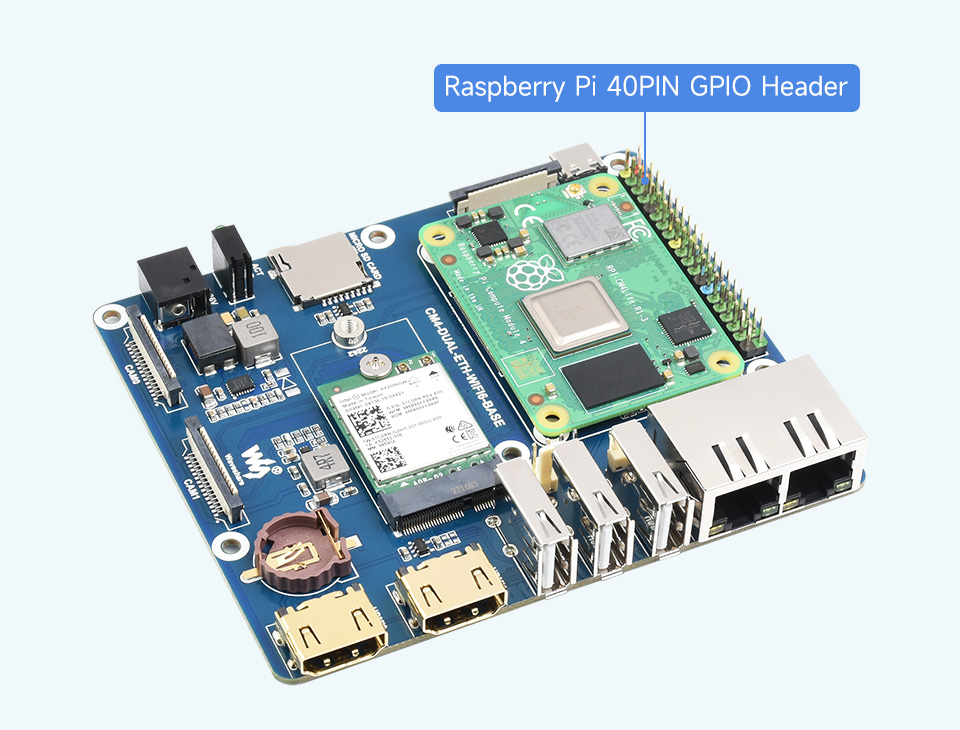

Стандартний роз’єм CM4 і кольоровий 40-pin GPIO; сумісність з серією Compute Module 4 Lite / eMMC.

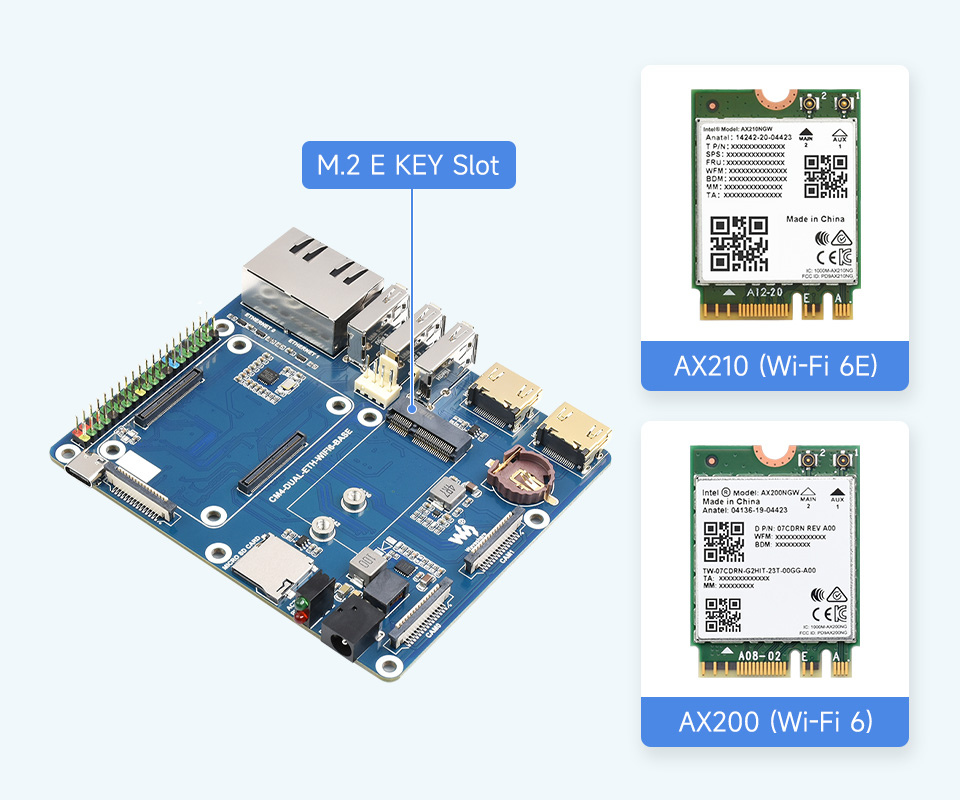

M.2 E key — під модулі Wi‑Fi (AX200, AX210 тощо).

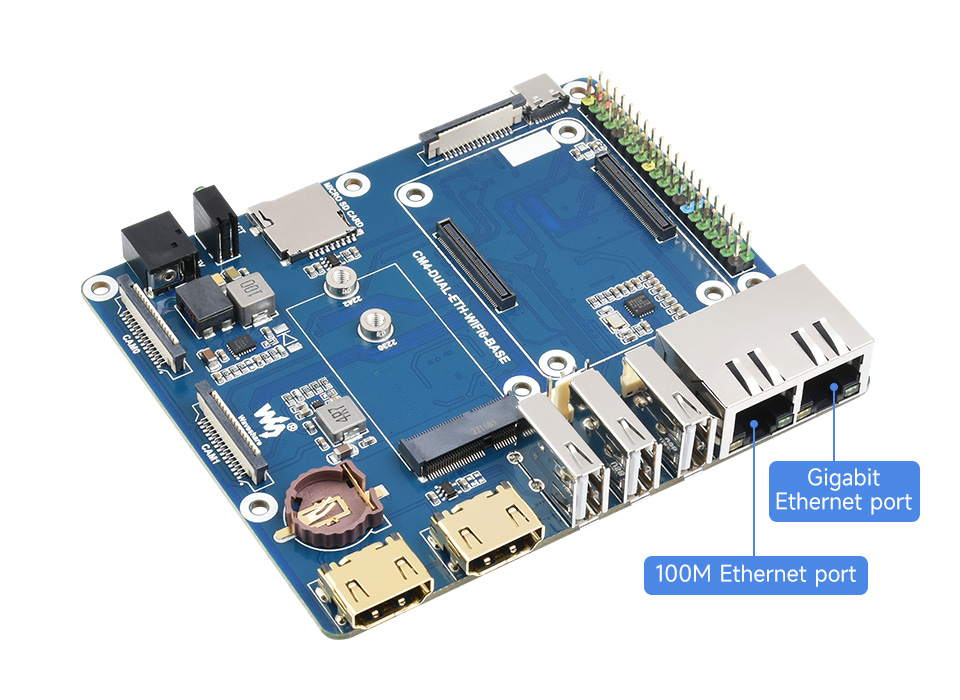

Два RJ45: Gigabit і 100 Мбіт/с.

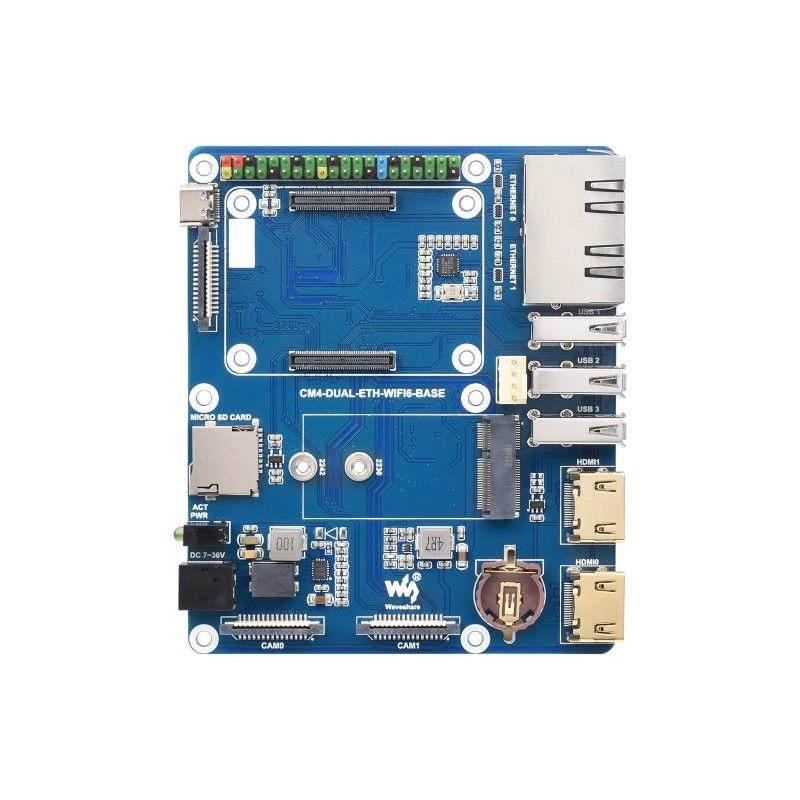

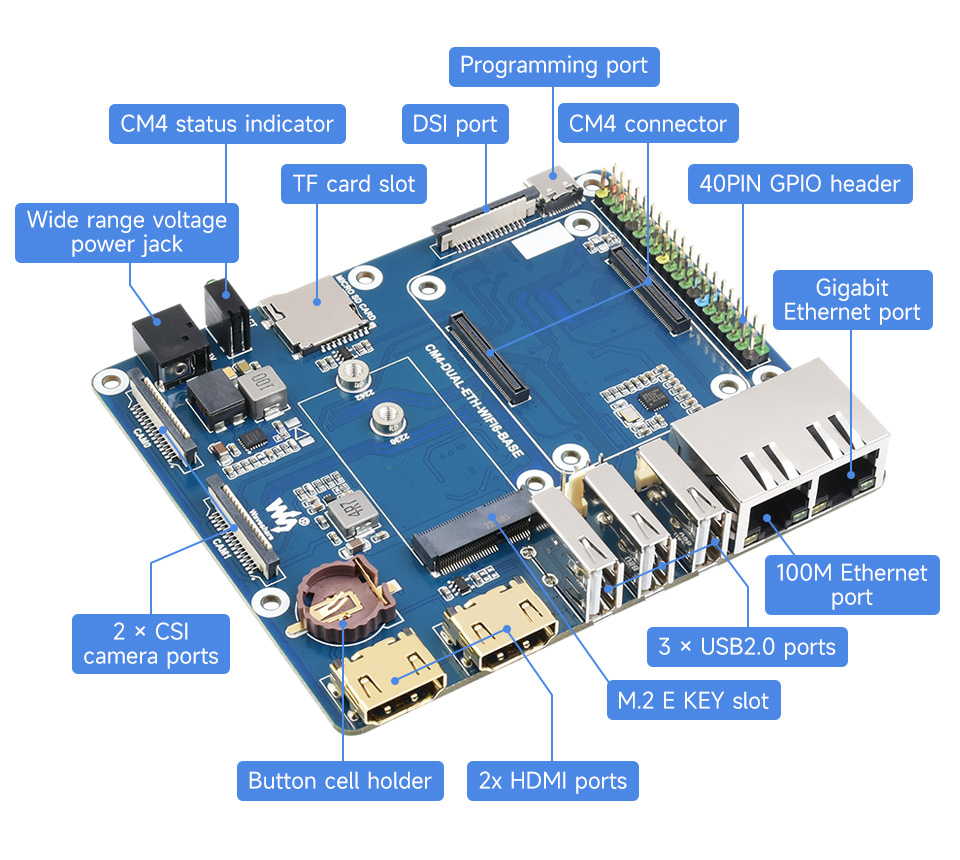

Елементи плати:

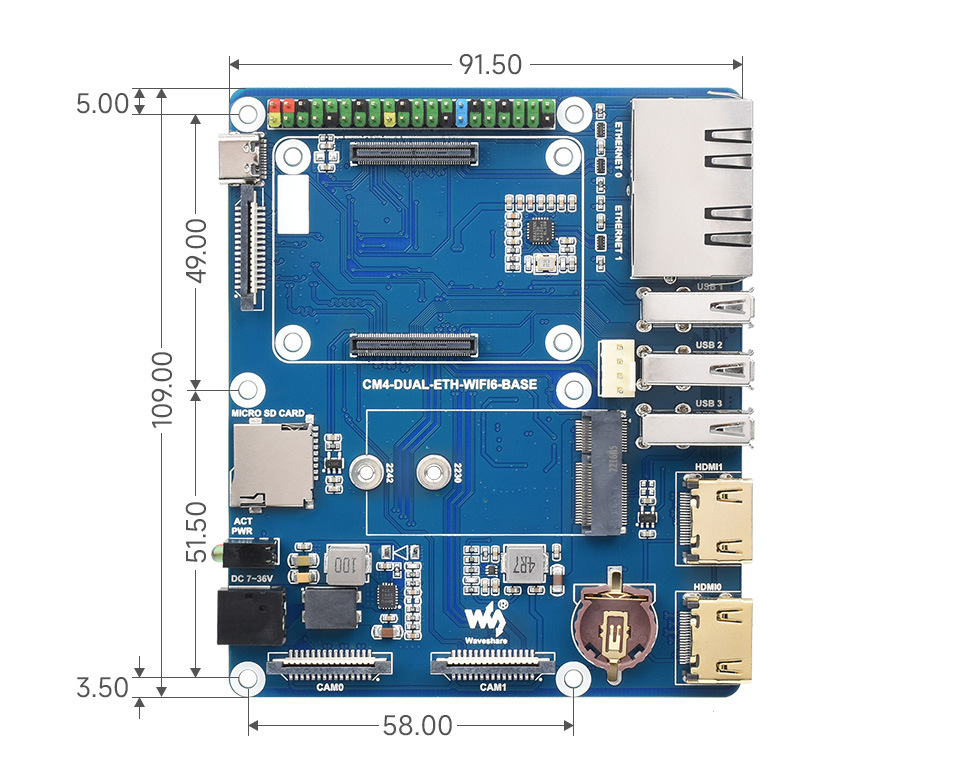

Габаритні розміри: 109 мм × 91,5 мм

Документація та комплект поставки

Wiki: CM4-DUAL-ETH-WIFI6-BASE

До комплекту входить:

1. Плата CM4-DUAL-ETH-WIFI6-BASE × 1

Вага: 0,082 кг
