Raspberry Pi Compute Module 4 PoE Mini-Computer (20016) міні-комп’ютер для вбудованих систем

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

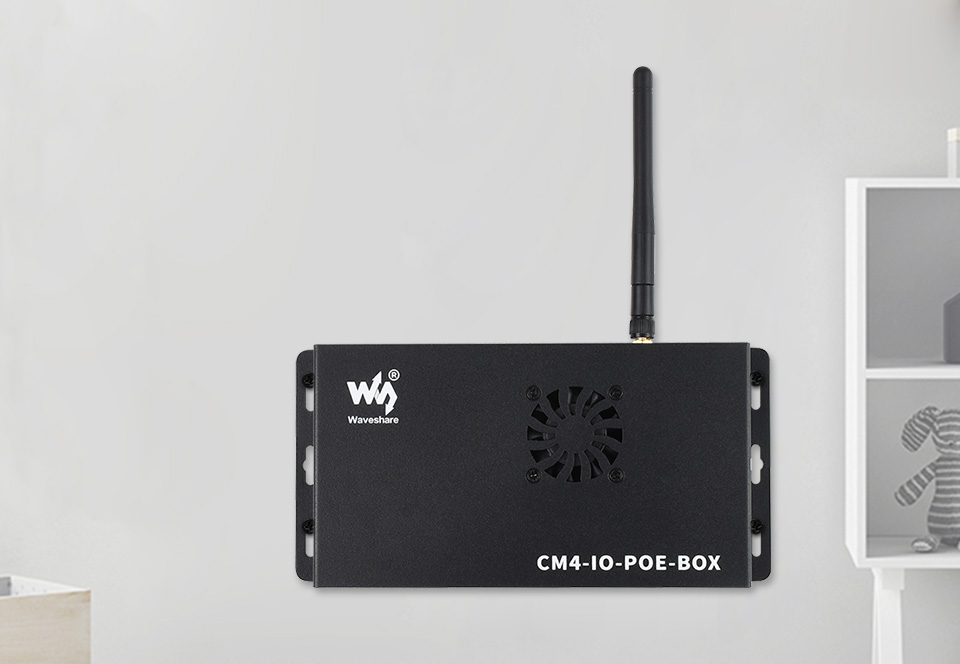

Raspberry Pi Compute Module 4 PoE Mini-Computer (20016) — міні-комп’ютер Waveshare (модель 20016, Made in China) у металевому корпусі з кріпленням на стіну та вентилятором примусового охолодження. Підтримка PoE — робота від одного мережевого кабелю (за сумісного комутатора / інжектора). Підходить для проєктів зі стереобаченням, відеоаналітикою та монтажу з PoE.

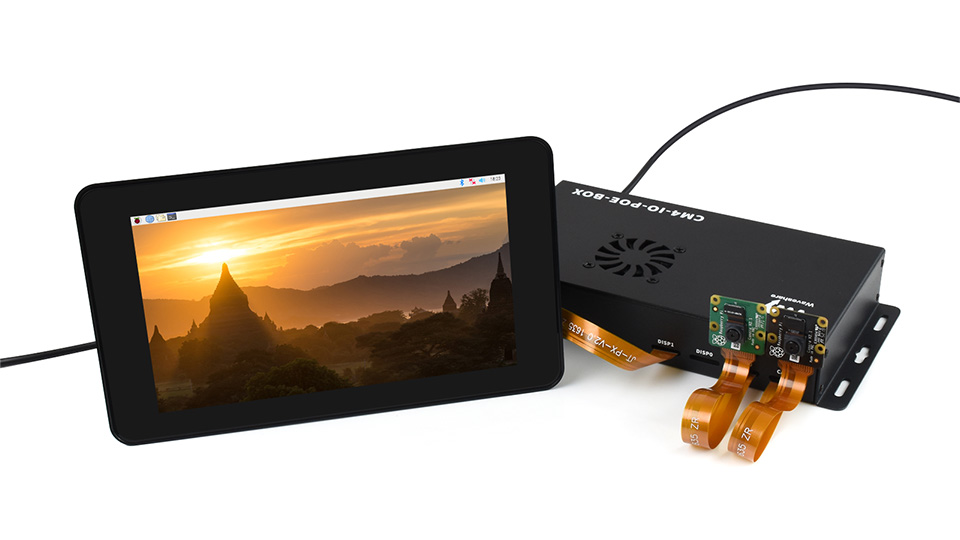

Увага: дисплей, камери та зовнішня антена до комплекту не входять (докуповуються окремо).

Функціональність та призначення

Готова до монтажу носійна платформа для Compute Module 4 з інтегрованим PoE (802.3af), Gigabit Ethernet і повним набором інтерфейсів: вбудовані системи, промислові контролери, відеоспостереження, навчальні стенди. Підтримуються всі варіанти CM4, включно з Lite (завантаження з microSD).

До двох дисплеїв (2 × HDMI або 2 × MIPI DSI), до двох камер MIPI CSI-2, USB-периферія, 40-pin GPIO. Живлення через PoE або вхід 7–36 В — зручно для мережевого та стельового монтажу, терміналів і медіацентрів.

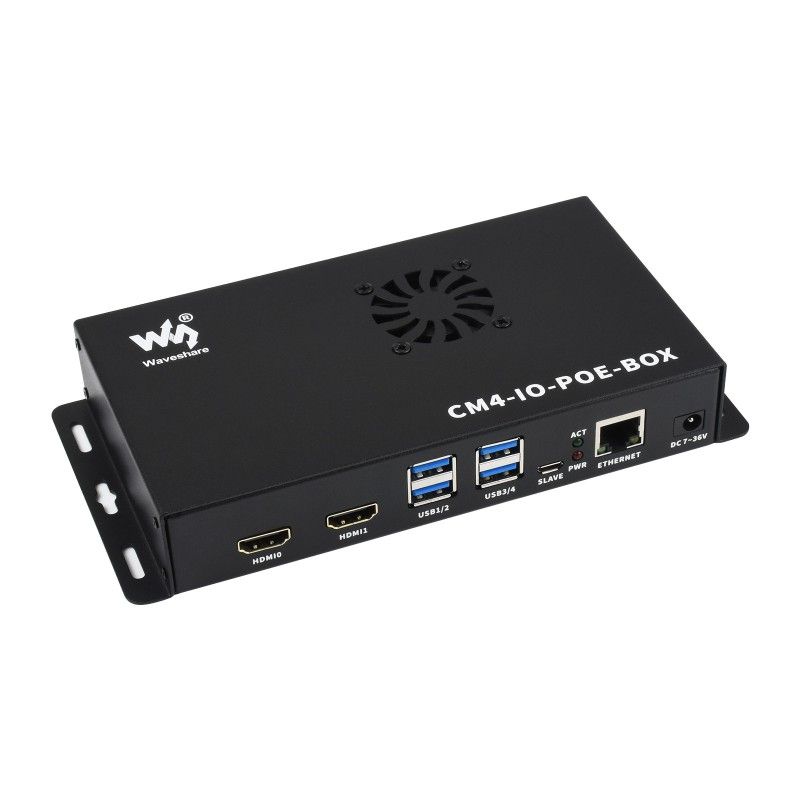

Основні інтерфейси та підключення

• Ethernet: Gigabit RJ45 з PoE, 10/100/1000 Мбіт/с
• HDMI: 2 × виходи для моніторів або ТВ
• USB: 4 × USB 3.2 Gen1 — накопичувачі, камери, клавіатура, адаптери тощо
• Micro-USB — сервісне підключення
• CSI: 2 × MIPI CSI — стереозір, аналітика, спостереження
• DSI: 2 × MIPI DSI — сумісні панелі
• GPIO: 40-pin з кольоровим кодуванням — HAT, датчики, виконавчі модулі
• microSD — для CM4 Lite (без eMMC)
• Вентилятор: роз’єм 5 В / 12 В — ШІМ та вимірювання обертів

Технічні характеристики

• PoE: 802.3af; подача на модуль до 5 В / 2,5 А (згідно з описом плати)
• USB: 4 × USB 3.2 Gen1
• Micro-USB — сервісний порт
• Ethernet: Gigabit RJ45 з PoE, 10/100/1000 Мбіт/с
• GPIO: 40-pin з кольоровим кодуванням
• Вентилятор: стандартний роз’єм 5 В / 12 В
• Вхід живлення: 7–36 В (альтернатива PoE)
• CM4: роз’єм для всіх варіантів Compute Module 4
• RTC: з батареєю та пробудженням
• DSI: 2 × FPC 22 pin, крок 0,5 мм
• CSI: 2 × FPC 22 pin, крок 0,5 мм
• microSD: для CM4 Lite (без eMMC)
• Розмір плати: 160 × 90 мм

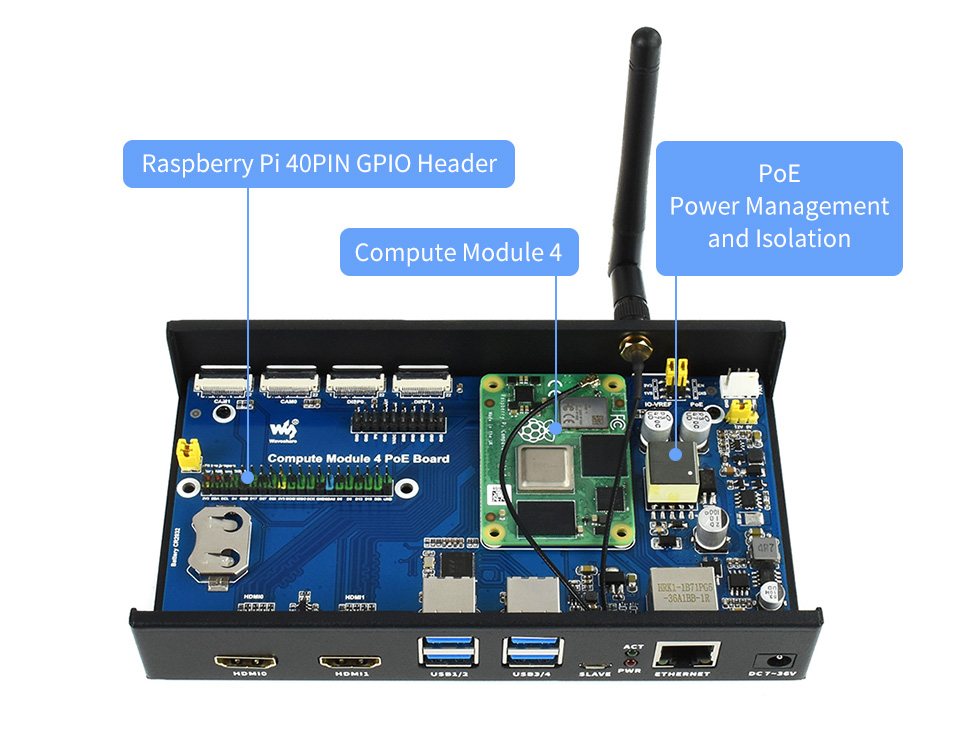

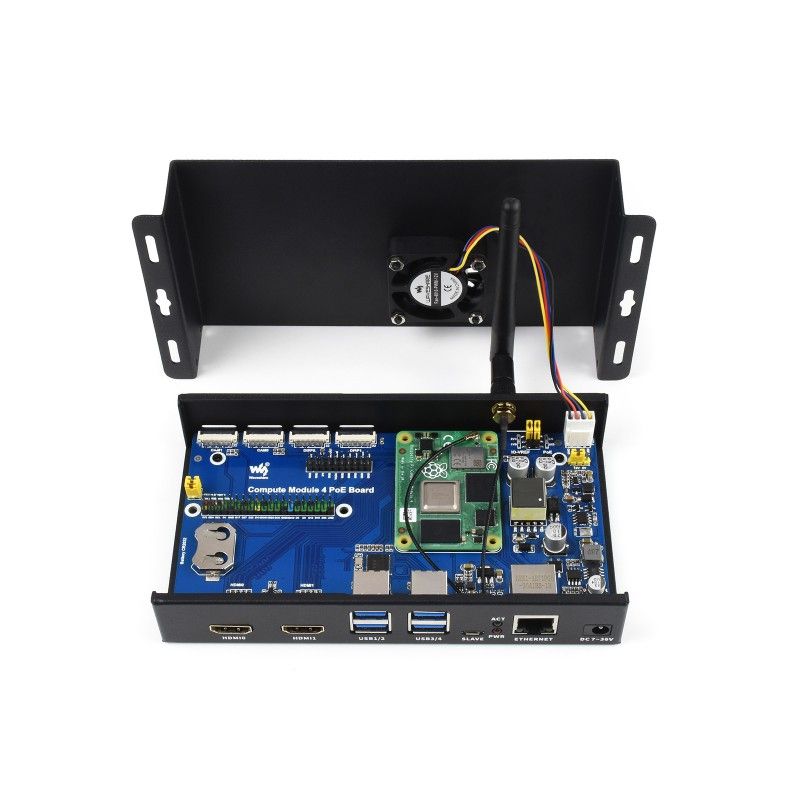

Елементи пристрою (огляд):

Raspberry Pi 40-pin GPIO — стандартний роз’єм для HAT і периферії.
Compute Module 4 — обчислювальний модуль докуповується окремо.
PoE — керування живленням (схема PoE на платі).

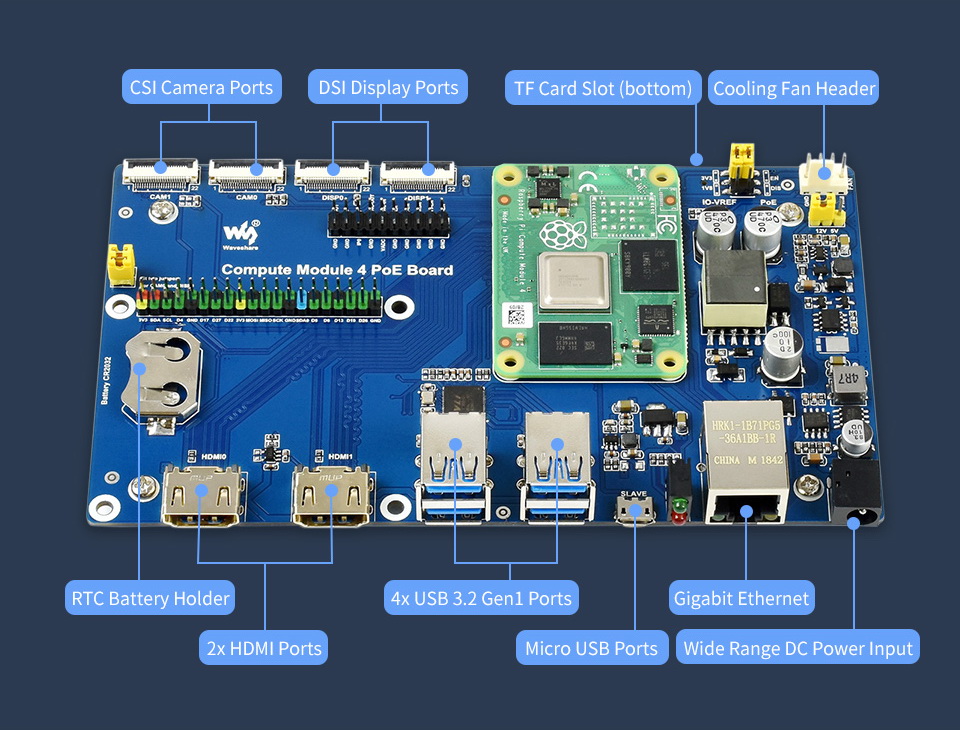

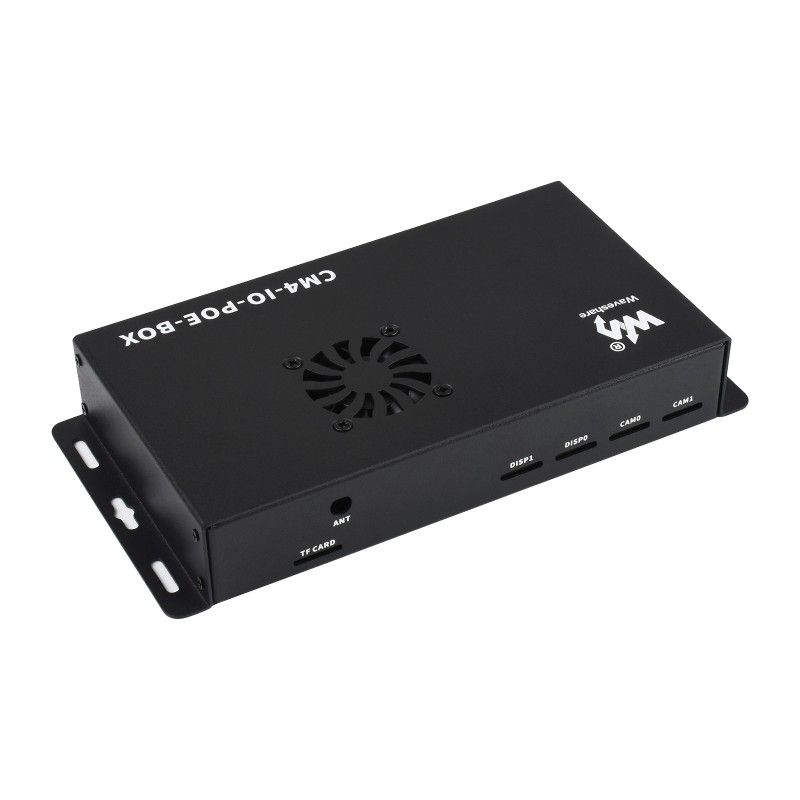

Периферійні роз’єми:

1. 2 × MIPI CSI — камери
2. 2 × MIPI DSI — дисплеї
3. microSD — для Lite-версій CM4
4. Роз’єм вентилятора — регулювання та вимірювання швидкості
5. Тримач батареї RTC
6. 2 × HDMI
7. 4 × USB 3.2 Gen1
8. Micro-USB
9. Gigabit Ethernet RJ45 — 10/100/1000 Мбіт/с, PoE
10. Роз’єм живлення 7–36 В

Зовнішні габарити зборки — на кресленні нижче (розмір плати без корпусу: 160 × 90 мм).

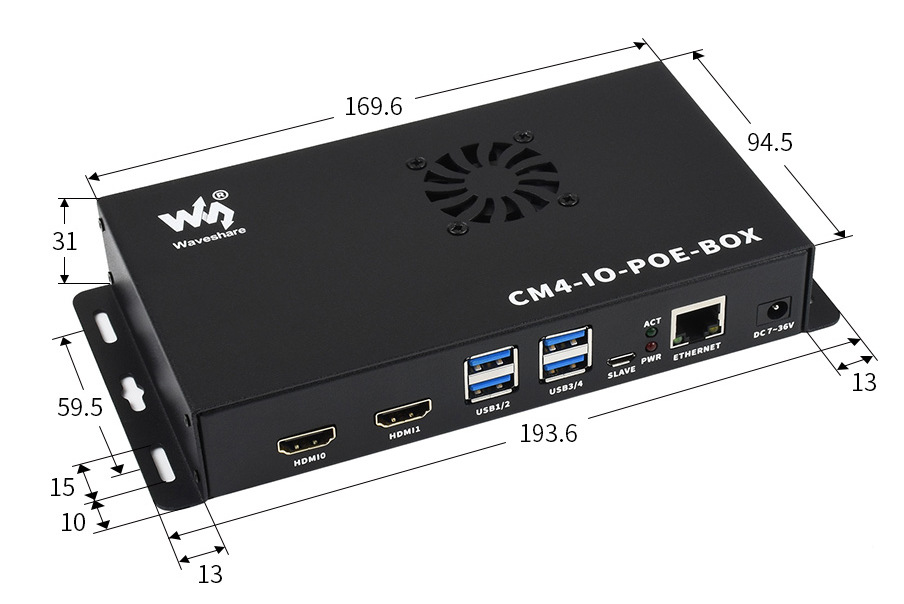

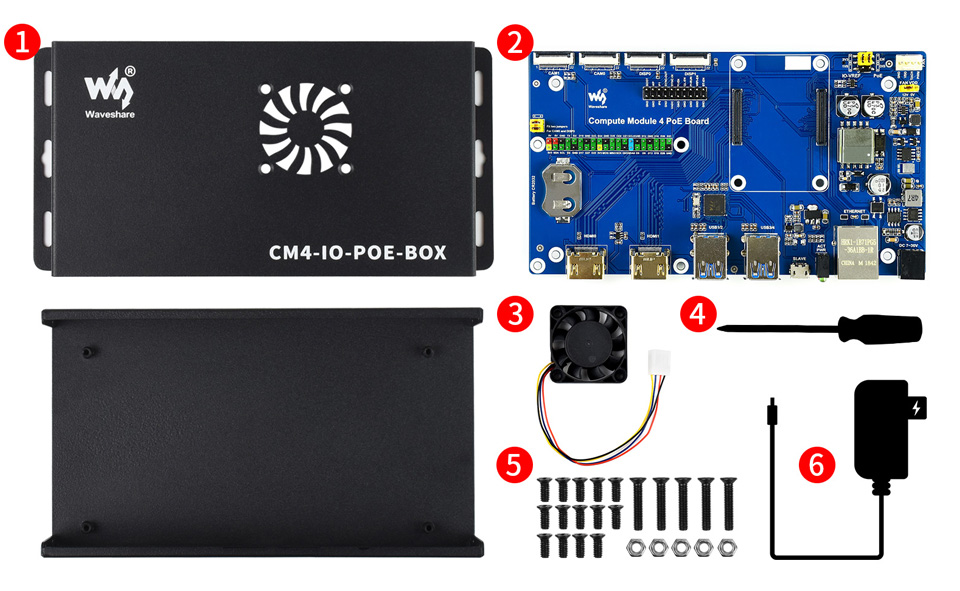

Комплектація

1. Металевий корпус (верх і низ) × 1
2. Базова плата PoE mini-computer × 1
3. Вентилятор Fan-4010-PWM-12V × 1
4. Викрутка × 1
5. Набір гвинтів × 1
6. Адаптер живлення 12 В / 2 А × 1

Вага: 0,627 кг
