Raspberry Pi Compute Module 4 Nano Base Board (C) 23451 – базова плата для CM4

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

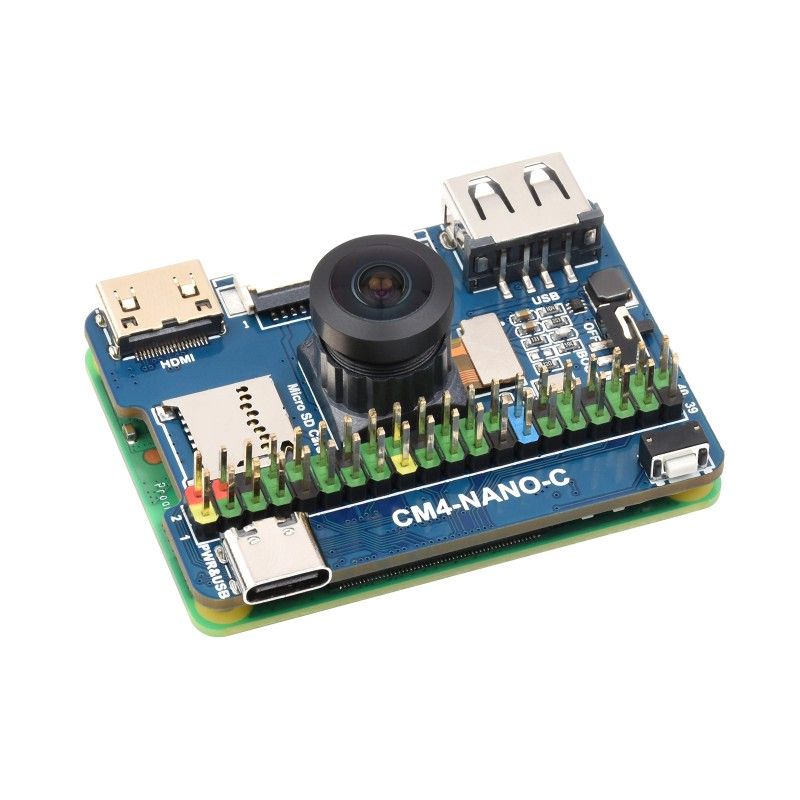

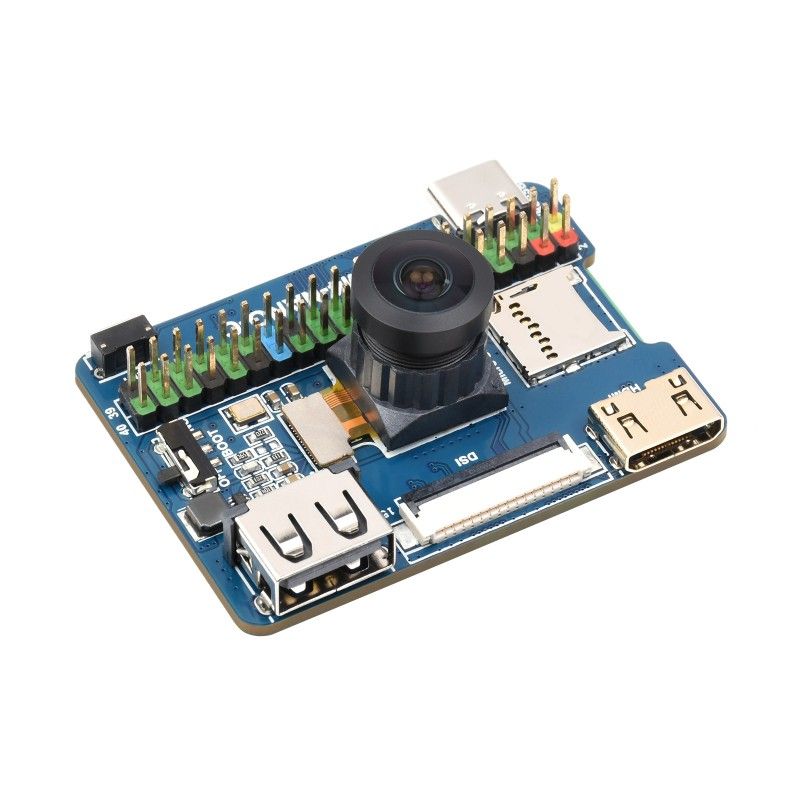

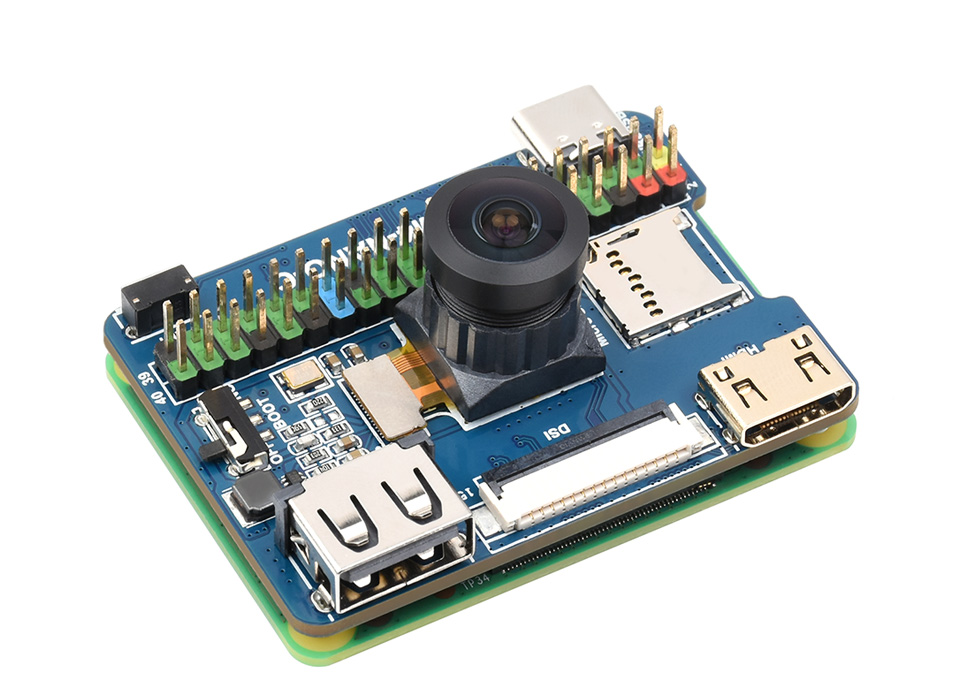

Raspberry Pi Compute Module 4 Nano Base Board (C) (23451) — розширювальна плата Waveshare для Compute Module 4. Форм-фактор збігається з CM4 (55 × 40 мм) — зручне поєднання модуля з платою. На платі вбудована камера IMX219-D160 (8 Мп, кут огляду 160°) для фото, відео та проєктів комп’ютерного зору.

Є GPIO, HDMI, USB, microSD та інші інтерфейси для повсякденної роботи з CM4.

Nano Base Board (C) зручна для швидких прототипів і пристроїв із вбудованою камерою без окремого модуля CSI.

Призначення та сумісність

Raspberry Pi Compute Module 4 Nano Base Board (C) (модель 23451) — компактна носійна плата для всіх варіантів Raspberry Pi Compute Module 4, включно з Lite (без eMMC). Підходить для вбудованих систем, промислових і навчальних проєктів.

Вироблено в Китаї (Made in China). HDMI-вивід, MIPI DSI для дисплея та вбудована камера на одній платі.

Основні можливості та інтерфейси

• Роз’єм CM4 — усі варіанти Compute Module 4
• 40-pin GPIO — HAT-модулі та датчики
• USB 2.0 Type-A — миша, клавіатура, флешки та інша периферія
• USB Type-C — живлення 5 В і програмування (запис eMMC, режим завантаження)
• Mini HDMI — до 4K 30 fps
• MIPI DSI — FPC 15 контактів, крок 1,0 мм
• microSD — для CM4 Lite (без eMMC)
• Камера IMX219-D160 — 8 Мп, 160° FOV
• Кнопка користувача — GPIO21
• Перемикач BOOT:
  • Увімкнено: USB на Type-C; режим завантаження (запис eMMC)
  • Вимкнено: USB на Type-A; завантаження з eMMC або microSD
• Індикатор ACT — активність CM4
• Індикатор PWR — живлення

Технічні характеристики

• CM4: усі варіанти Compute Module 4
• GPIO: 40-pin × 1
• USB: USB 2.0 Type-A × 1; USB Type-C (живлення / програмування)
• Дисплей: MIPI DSI × 1 (FPC 15 контактів, крок 1,0 мм)
• Камера: IMX219-D160 (8 Мп, 160° FOV)
• Відео: Mini HDMI × 1 — до 4K 30 fps
• Зберігання: microSD для CM4 Lite (без eMMC)
• Живлення: 5 В
• Розміри: 55,0 × 40,0 мм

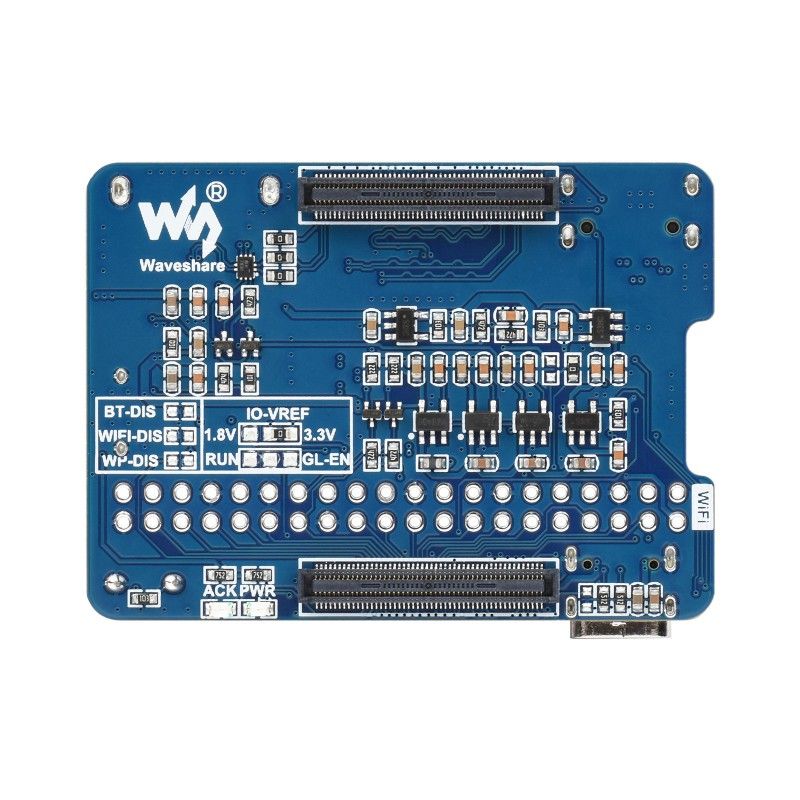

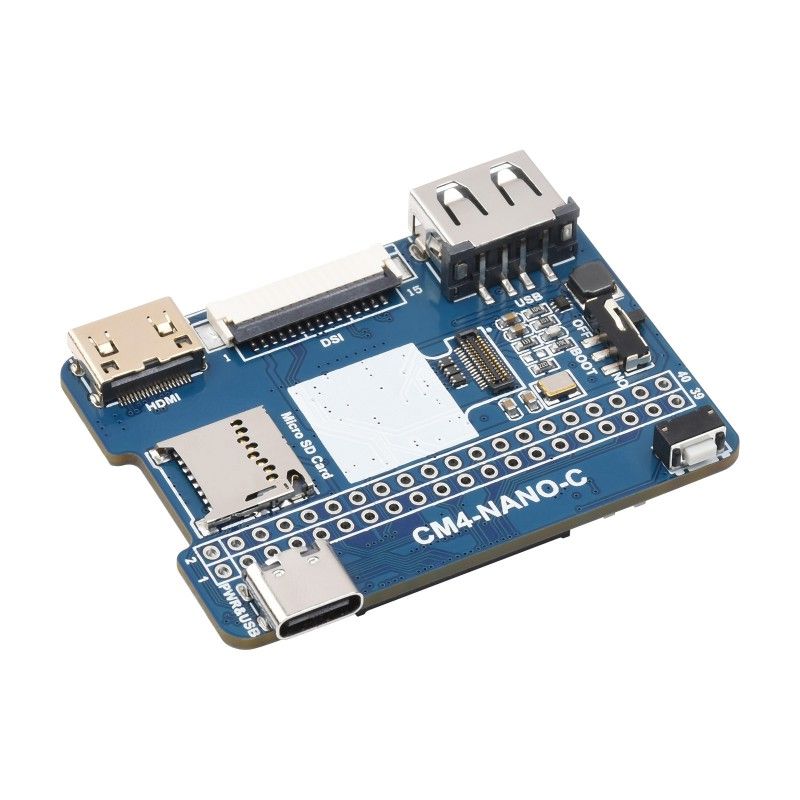

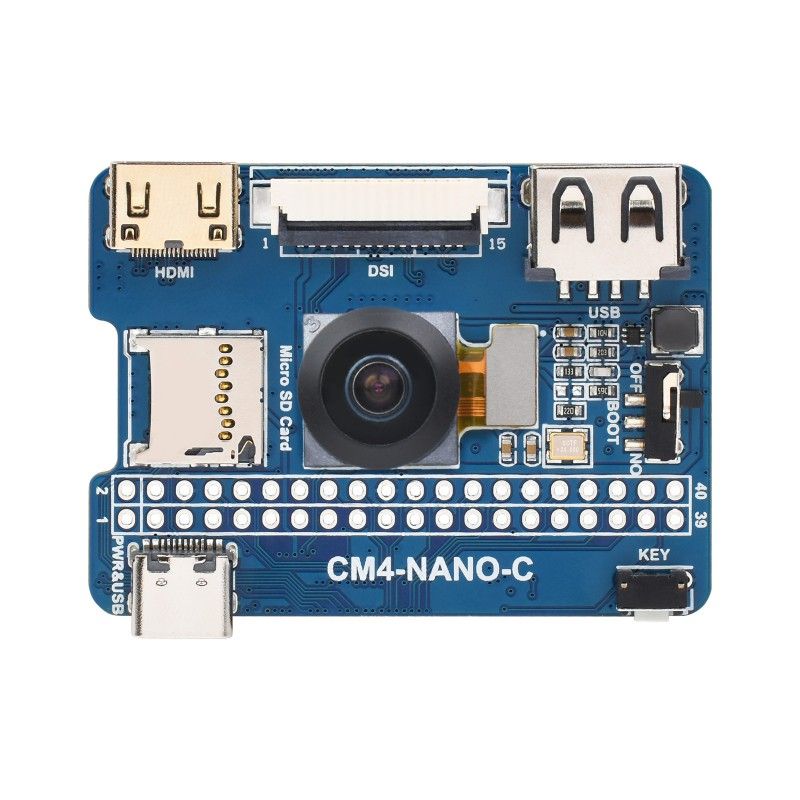

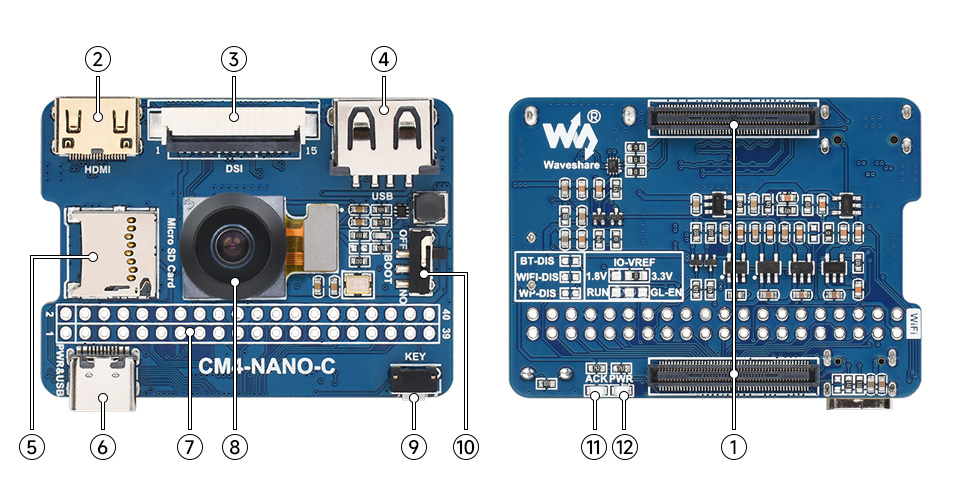

Елементи плати та завантаження

1. Роз’єм CM4 — усі варіанти Compute Module 4
2. Mini HDMI — до 4K 30 fps
3. DSI — MIPI DSI для дисплея
4. USB 2.0 Type-A — периферія
5. microSD — лише для Lite-версій CM4
6. USB Type-C — живлення 5 В / програмування (запис eMMC)
7. 40-pin GPIO — HAT
8. IMX219-D160 — 8 Мп, 160° FOV
9. Кнопка користувача — GPIO21
10. Перемикач BOOT:
    • Увімкнено: USB на Type-C; режим завантаження (eMMC через інструменти RPi)
    • Вимкнено: USB на Type-A; завантаження з eMMC або microSD
11. Індикатор ACT — стан CM4
12. Індикатор PWR — живлення CM4

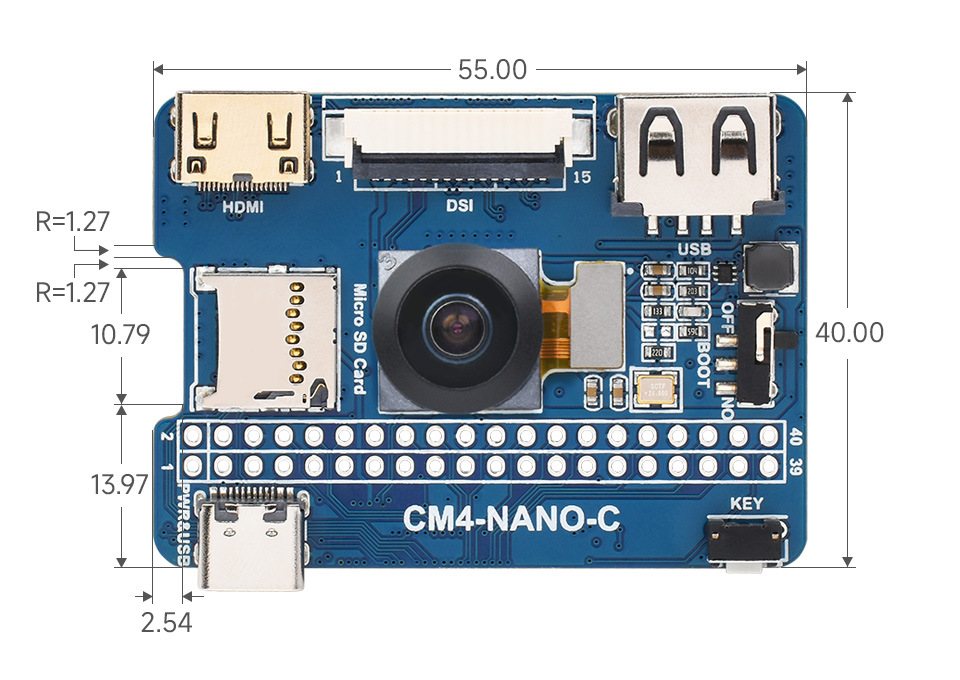

Габаритні розміри: 55 мм × 40 мм

Документація та комплект поставки

Апаратна документація та приклади — на Wiki Waveshare.

Wiki: CM4-NANO-C

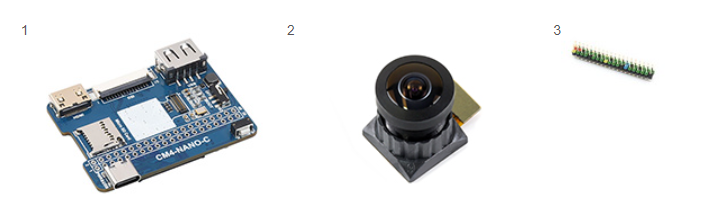

До комплекту входить:

1. Плата CM4-NANO-C × 1
2. IMX219-D160 × 1
3. 2×20-pin кольоровий прямий pin header × 1

Вага: 0,002 кг
