Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Base Board (22360) для CM4

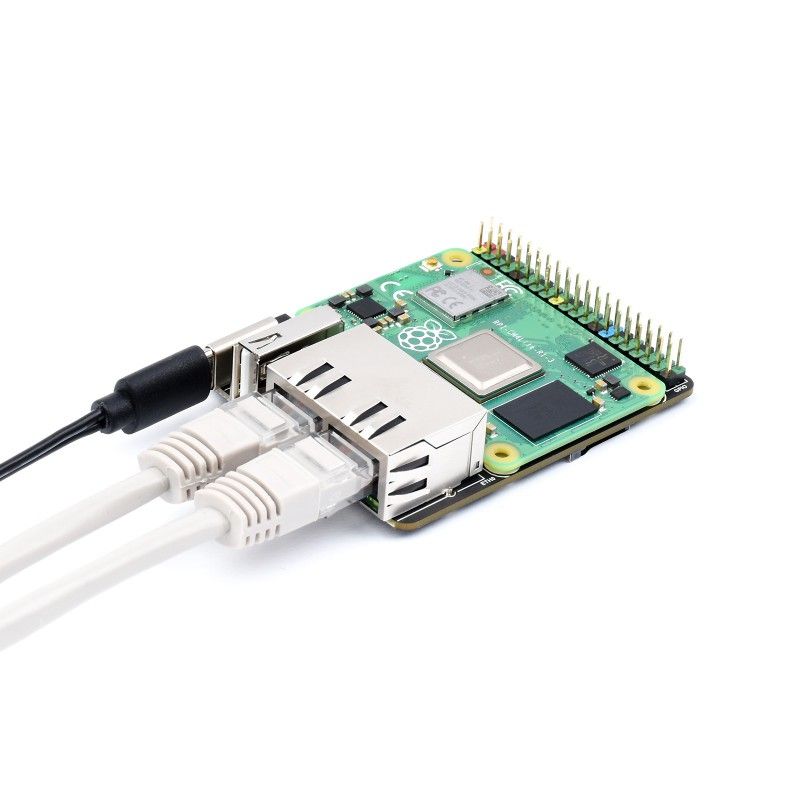

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

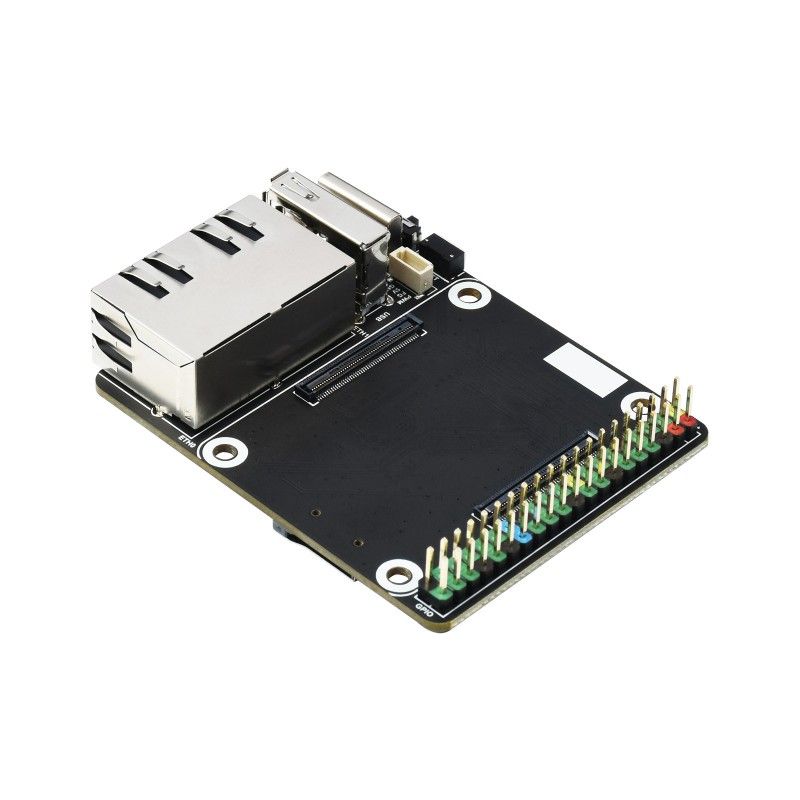

Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Base Board (22360) — компактна носійна плата для Raspberry Pi Compute Module 4 (CM4) і кінцевих продуктів з підвищеними вимогами до мережі. Ключова особливість — два порти Gigabit Ethernet.

Призначення та сумісність

Waveshare Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Base Board (22360) — для всіх варіантів Raspberry Pi Compute Module 4, зокрема Lite без eMMC. Компактна носійна плата для вбудованих рішень, мережевих пристроїв, шлюзів і навчальних стендів.

Два Gigabit RJ45 і 40-контактний GPIO Raspberry Pi — для проєктів із надійною дротовою мережею, платами розширення та базовою USB-периферією. Країна виробництва: Made in China.

Основні особливості

• роз’єм CM4 — усі варіанти Compute Module 4

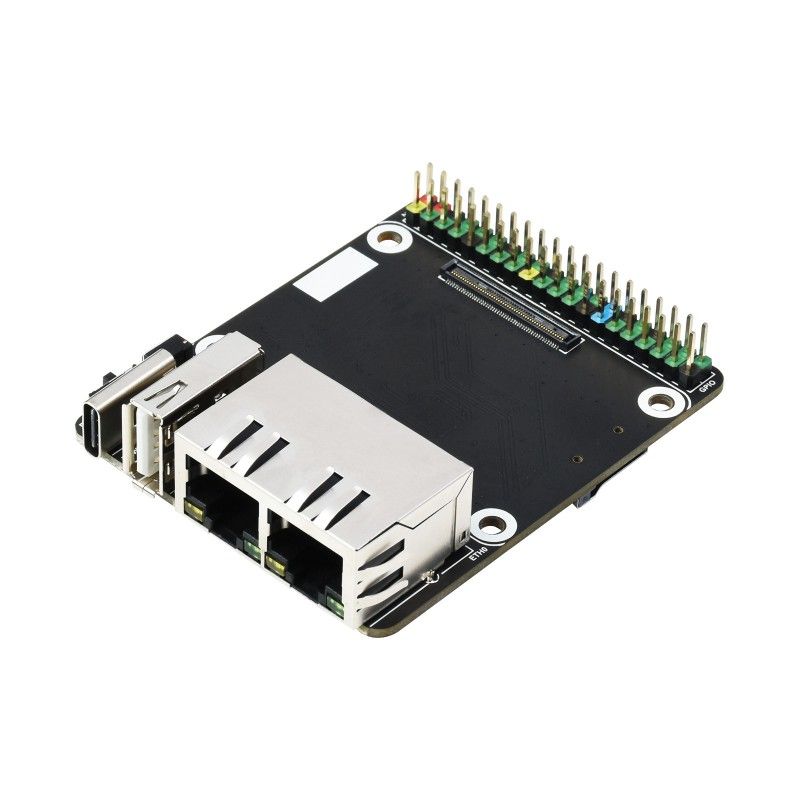

• подвійний Gigabit Ethernet RJ45
• USB 2.0 типу A — 1 порт
• 40-контактний GPIO Raspberry Pi
• слот microSD для CM4 Lite (без eMMC)
• 4-провідний роз’єм SH1.0 для вентилятора (5 В), регулювання та вимірювання швидкості
• живлення 5 В, інтерфейс USB Type-C
• габарити: 55,0 × 68,0 мм

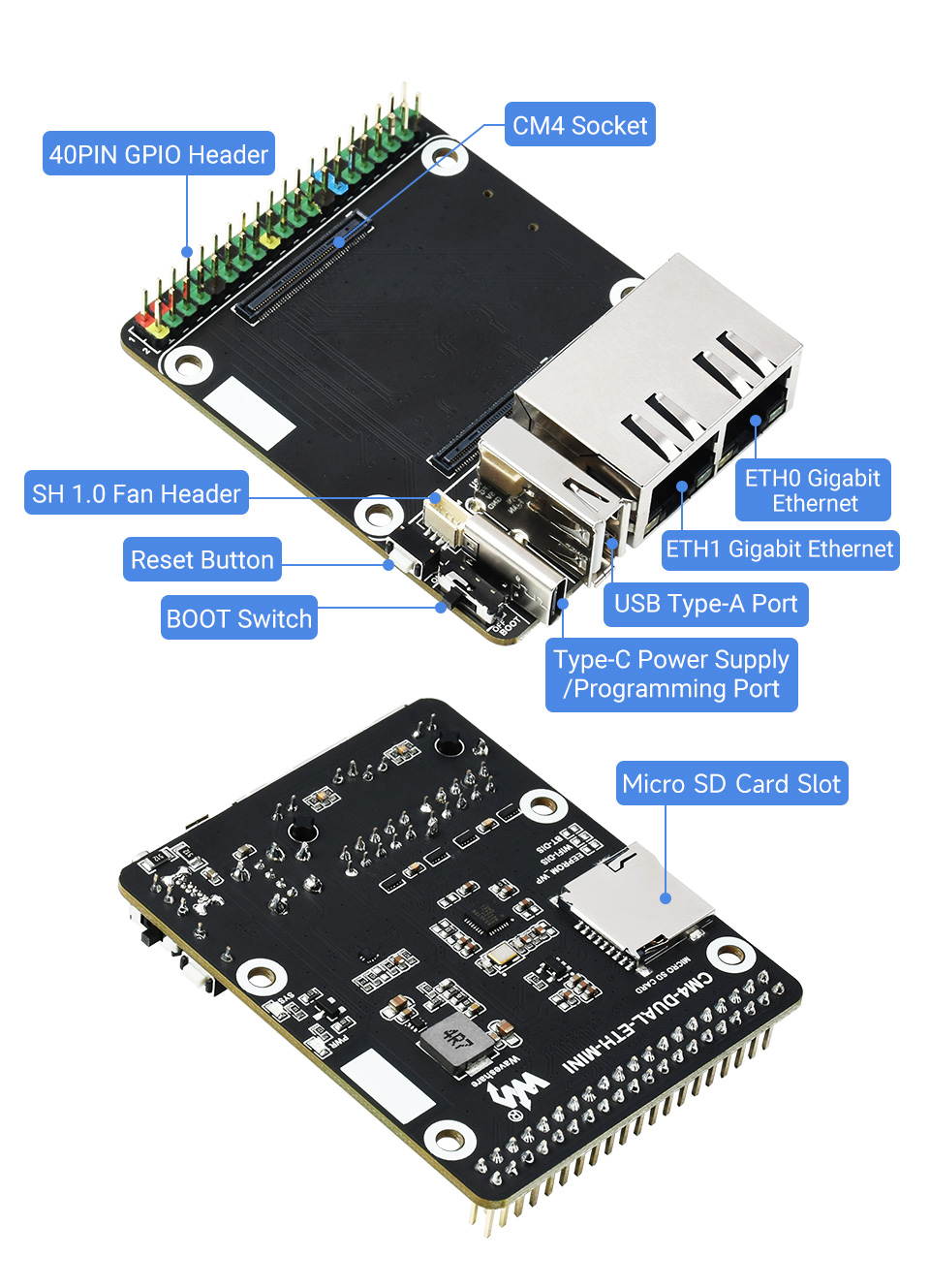

Інтерфейси та елементи плати

Інтерфейси плати:

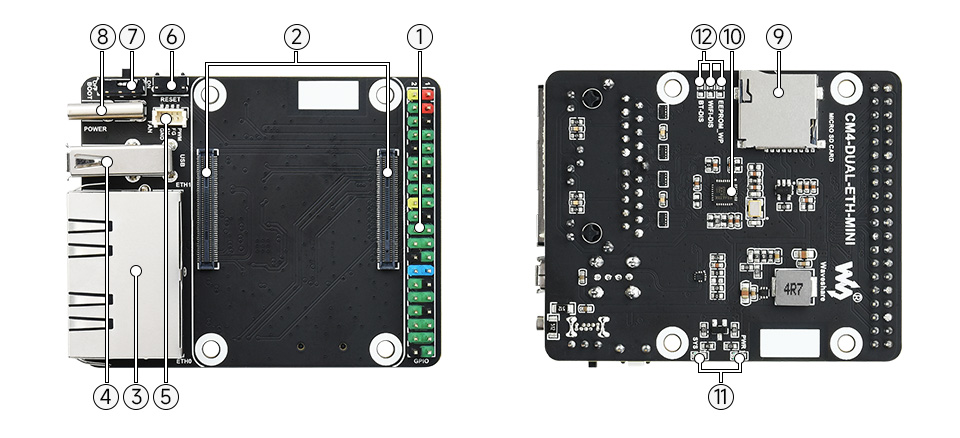

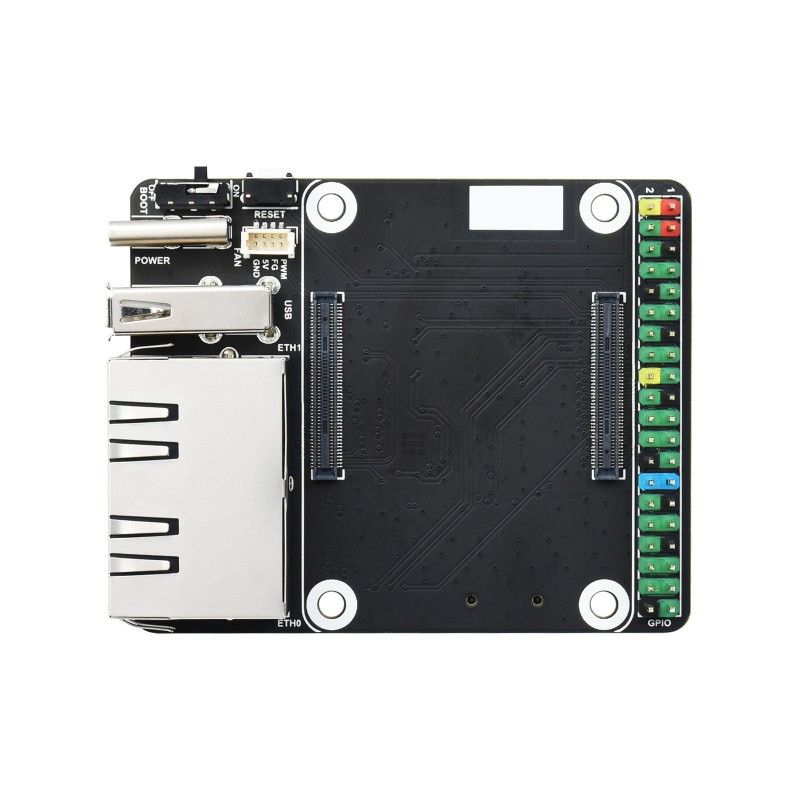

Елементи плати:

1. 40-контактний GPIO для плат розширення
2. Гніздо CM4 — усі варіанти Compute Module 4
3. Подвійний Gigabit Ethernet RJ45:
   • 10/100/1000 Мбіт/с
   • ETHERNET 0: вбудований порт CM4
   • ETHERNET 1: другий порт через PCIe (контролер RTL8111H)
4. USB 2.0 типу A
5. Роз’єм FAN — регулювання та вимірювання швидкості
6. Кнопка скидання
7. Перемикач завантаження:
   • ON: завантаження з USB-C
   • OFF: завантаження з eMMC або microSD
8. USB Type-C — 5 В / 2,5 А або програмування eMMC

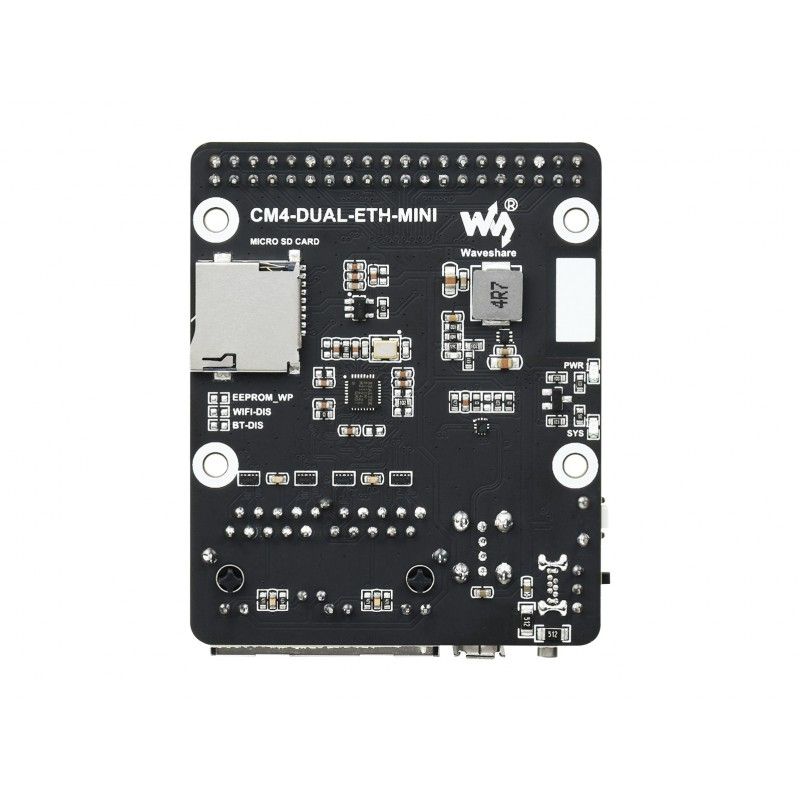

9. Слот microSD — карта з попередньо записаним образом (лише Lite)
10. Контролер другого Ethernet — RTL8111H
11. Індикатори:
    • PWR — живлення Raspberry Pi
    • SYS — робочий стан Raspberry Pi
12. Перемикач SYSTEM:
    • EEPROM_WP — захист від перезапису EEPROM
    • WiFi_DIS — вимкнення Wi‑Fi (лише для CM4 з антеною)
    • BT_DIS — вимкнення Bluetooth (лише для CM4 з антеною)

Живлення, габарити та типові сценарії

Живлення від USB Type-C 5 В (рекомендовано до 2,5 А); той самий порт — для програмування eMMC на CM4. Габарити 55 × 68 мм — зручно для компактних корпусів.

Підходить для:

• прототипування вбудованих систем на CM4;
• мережевих пристроїв із двома LAN;
• компактних шлюзів, роутерів, фільтрів трафіку;
• навчальних робіт з Compute Module 4.

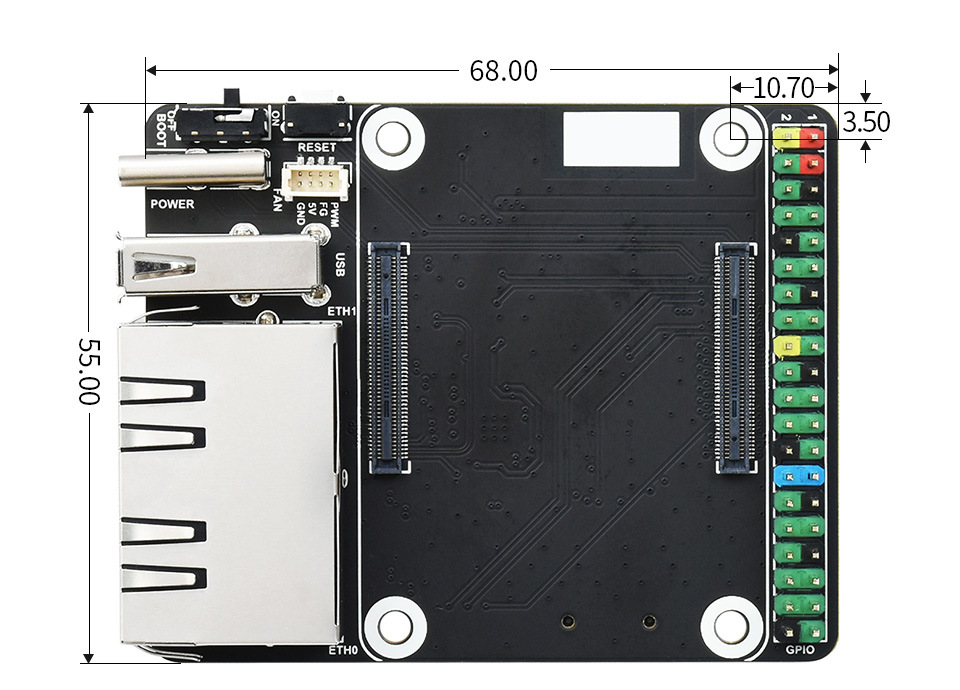

Габаритні розміри: 55 мм × 68 мм

Інформація для розробників (Wiki): CM4-DUAL-ETH-MINI

Комплект поставки

До комплекту поставки входить:

1. Плата CM4-DUAL-ETH-MINI × 1

Вага: 0,033 кг
