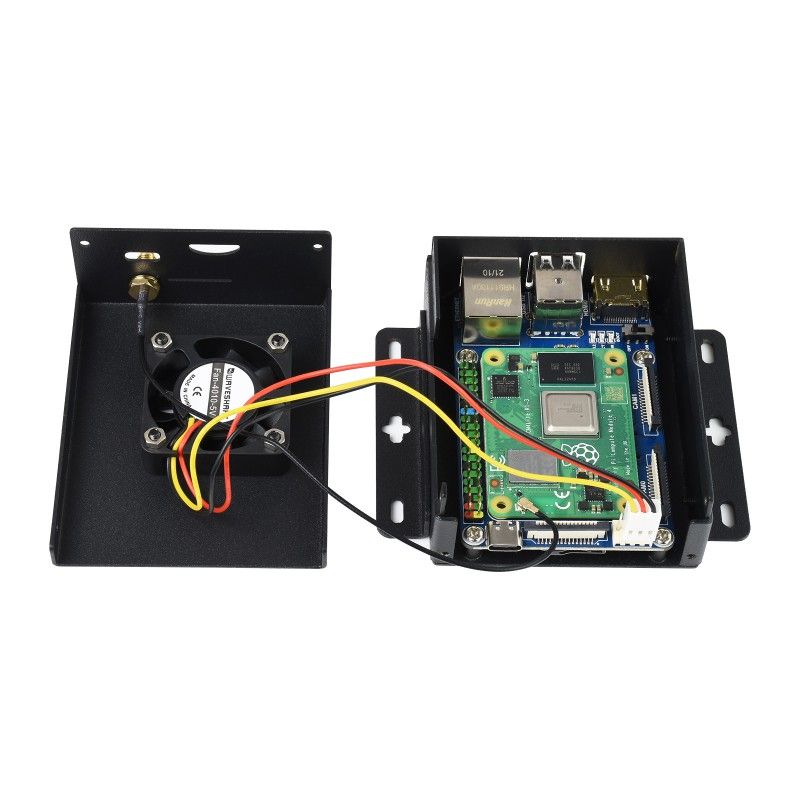

Raspberry Pi Compute Module 4 Mini-Computer Base Board (A) (20258) – базова плата для CM4

Raspberry Pi Compute Module 4 — не входить до комплекту поставки!

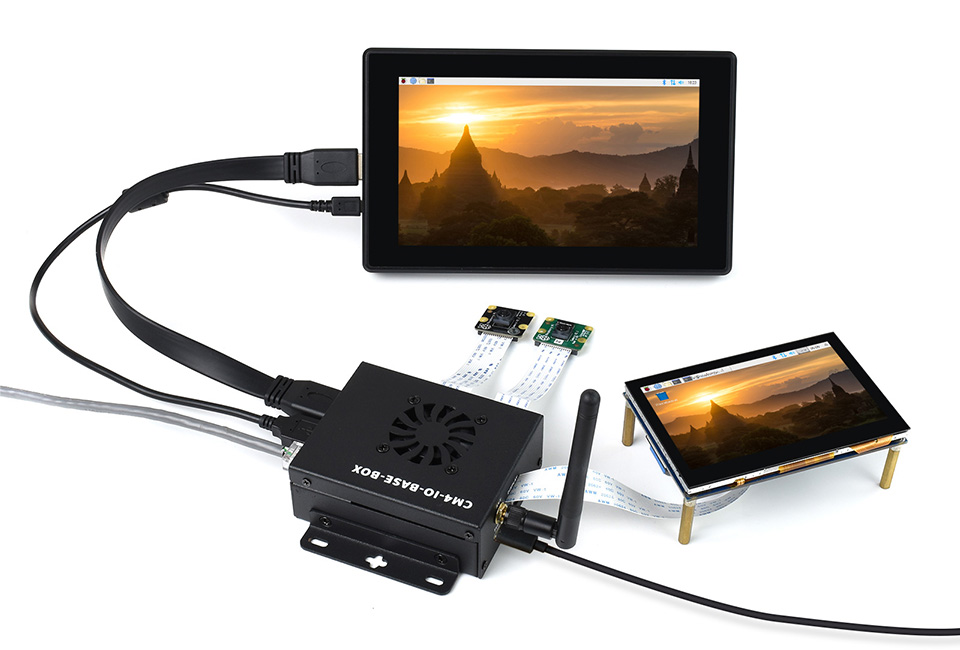

Raspberry Pi Compute Module 4 Mini-Computer Base Board (A) (20258) від Waveshare — набір із базової плати CM4-IO-BASE-A (носійна плата CM4) і металевого корпусу з вентилятором для збирання компактного міні-комп’ютера на базі Raspberry Pi Compute Module 4. Для промислових і вбудованих проєктів, зокрема зі стереобаченням (за наявності відповідних модулів).

Увага: до комплекту не входять дисплей, камери та зовнішня антена (докуповуються окремо).

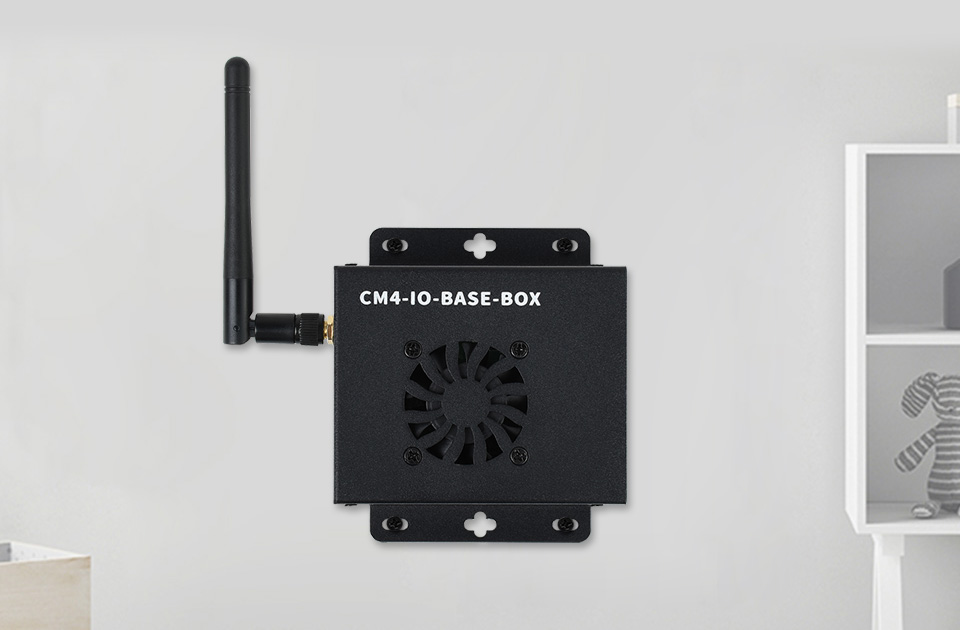

Корпус із кріпленням wall-mount — на стіну, щит або площину; зручно для збору даних, мережевого обладнання та стендів.

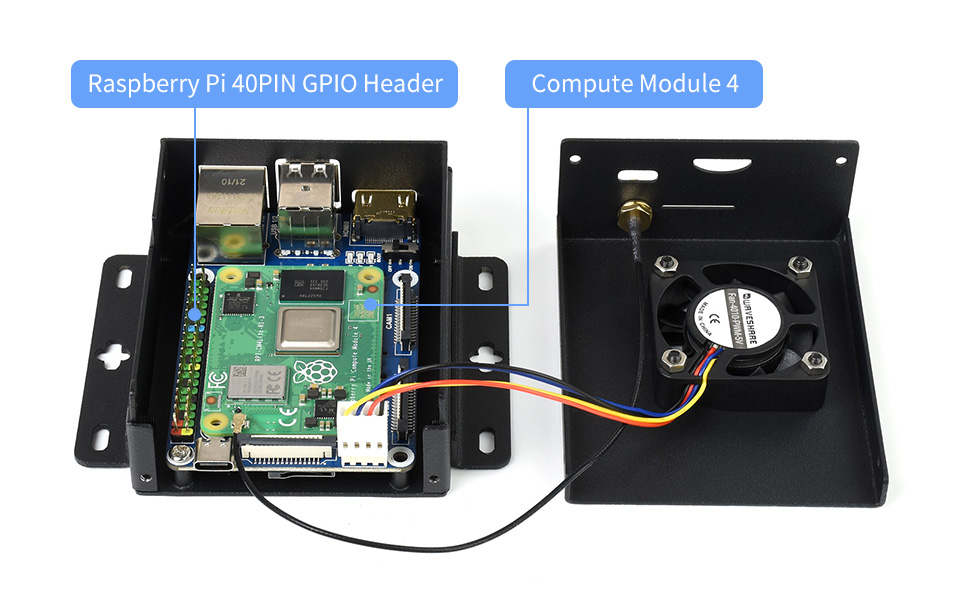

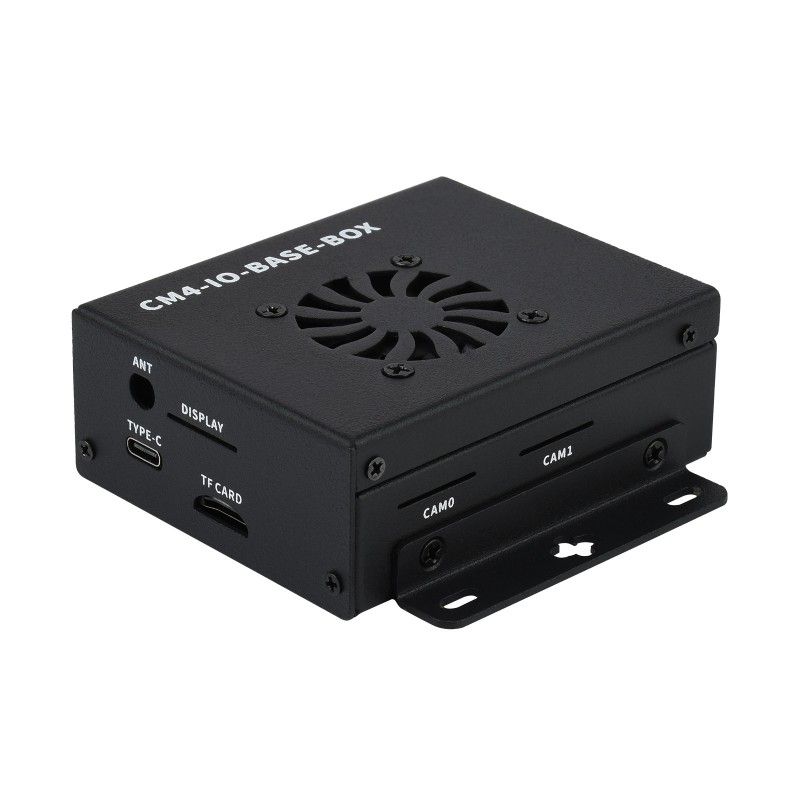

Після встановлення CM4 плата й модуль захищені двокомпонентним металевим корпусом з отворами під інтерфейси та вихід під зовнішню антену (антену докуповують окремо). Вентилятор з керуванням по ШІМ стабілізує температуру.

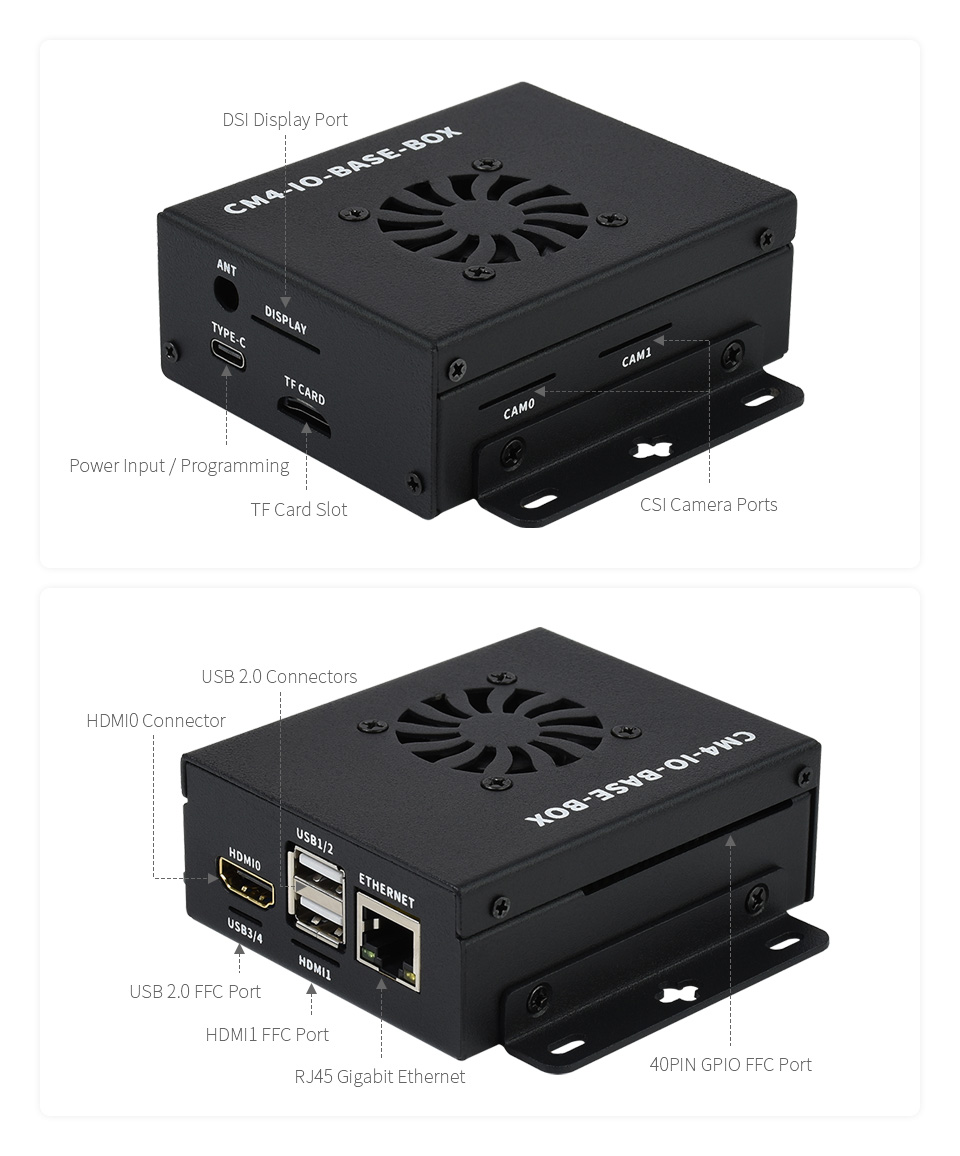

Виводи інтерфейсів промарковані на корпусі.

Основні можливості та інтерфейси

Плата CM4-IO-BASE-A виводить ключові інтерфейси Compute Module 4:

• Відео: 1 × HDMI — монітор або ТВ
• USB: 2 × USB 2.0 — клавіатура, миша, флеш-накопичувачі тощо
• Мережа: Gigabit Ethernet 10/100/1000 (фактична швидкість залежить від CM4 і мережі)
• Живлення: адаптер 5 В / 3 А (USB-C) з комплекту

Підходить для компактних серверів, шлюзів, лабораторій, тестових стендів і вбудованих систем на CM4.

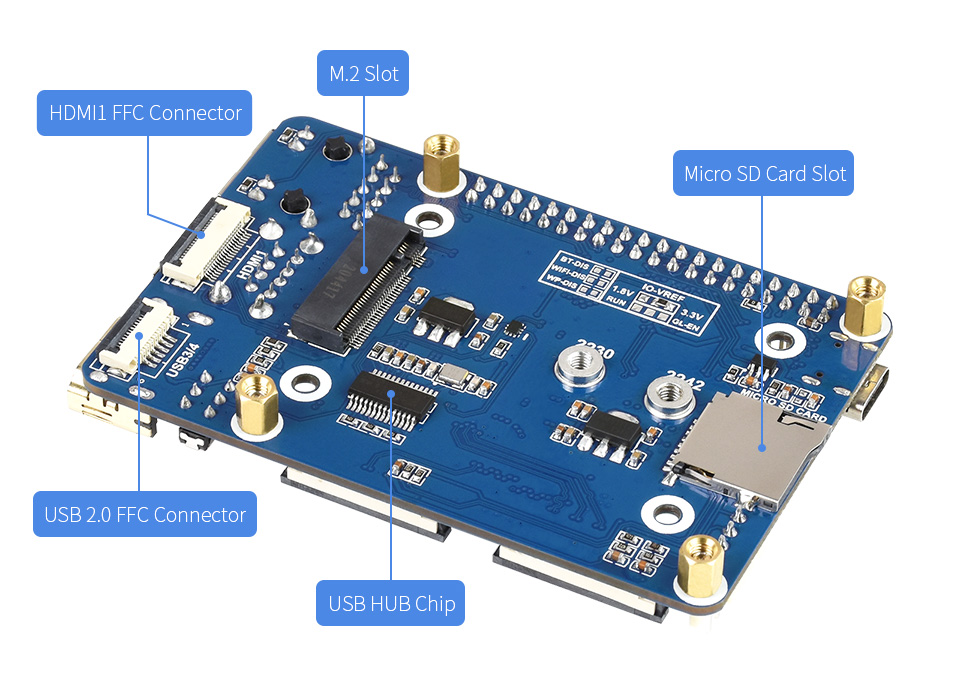

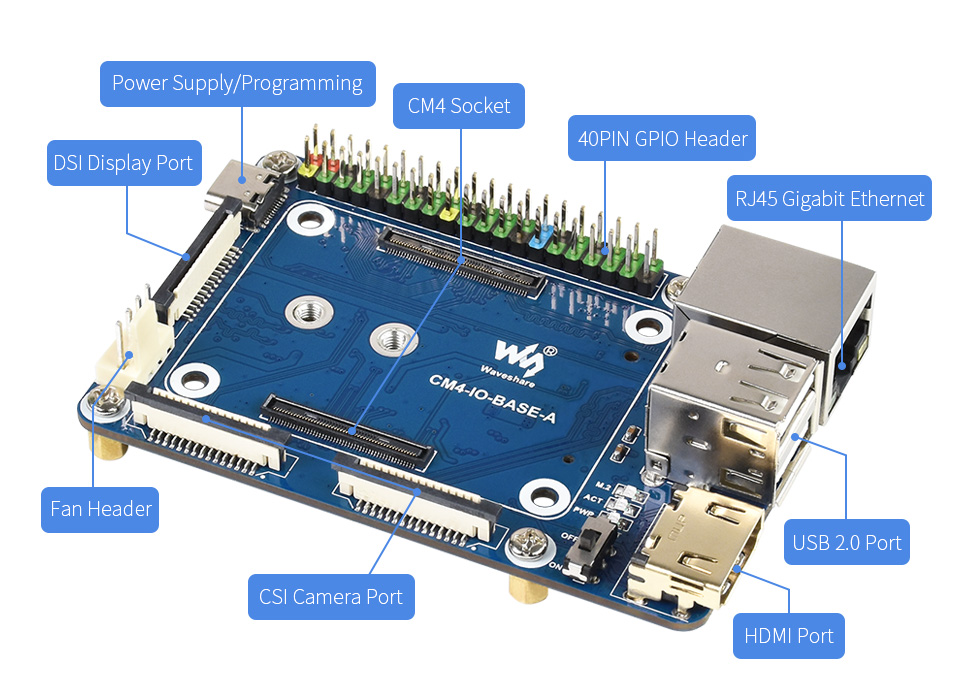

Основні елементи базової плати:

Габарити, характеристика та комплектація

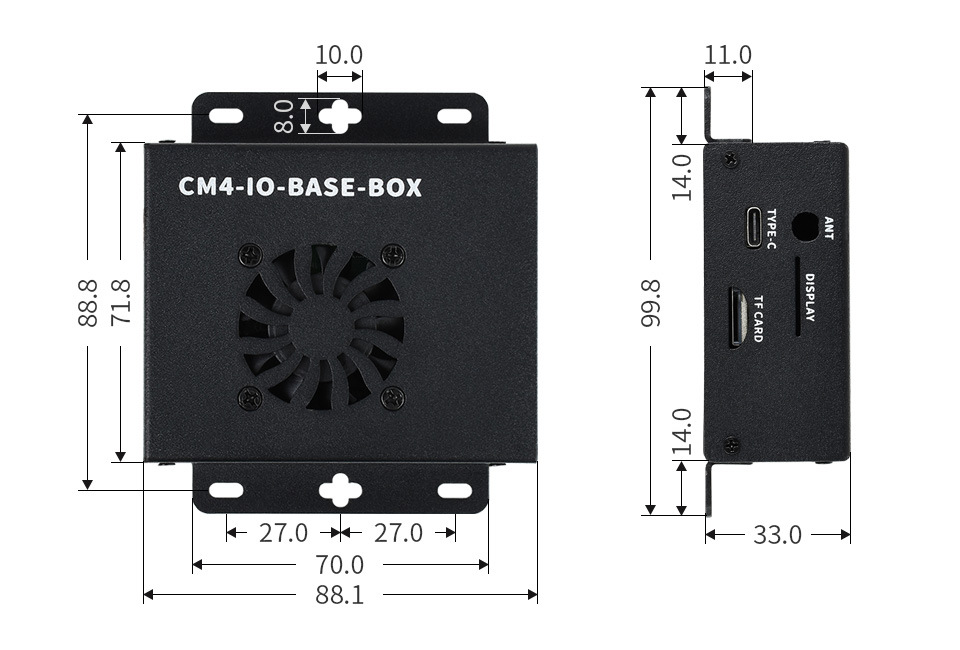

Габаритні розміри (у корпусі): 88,1 мм × 99,8 мм × 33 мм — компактний корпус для шаф і стійок (за потреби — додаткові кріплення).

Країна виробника: Made in China
Виробник: Waveshare
Модель: 20258
Вага: 0,379 кг

Інформація для розробників (Wiki): CM4-IO-BASE-A

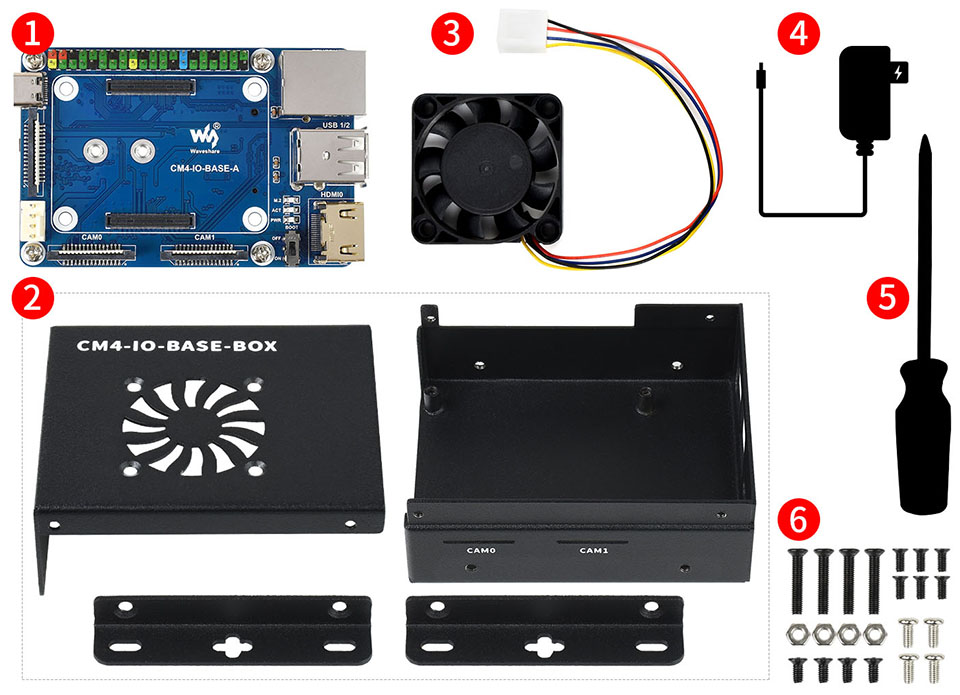

До комплекту поставки входить:

1. Базова плата CM4-IO-BASE-A × 1
2. Металевий корпус (верх і низ) × 1
3. Вентилятор Fan-4010-PWM-5V × 1
4. Адаптер живлення 5 В / 3 А (USB-C) × 1
5. Викрутка × 1
6. Пакет гвинтів × 1
